基于Multisim的4*4 乘法器原理图设计和仿真

---

前言

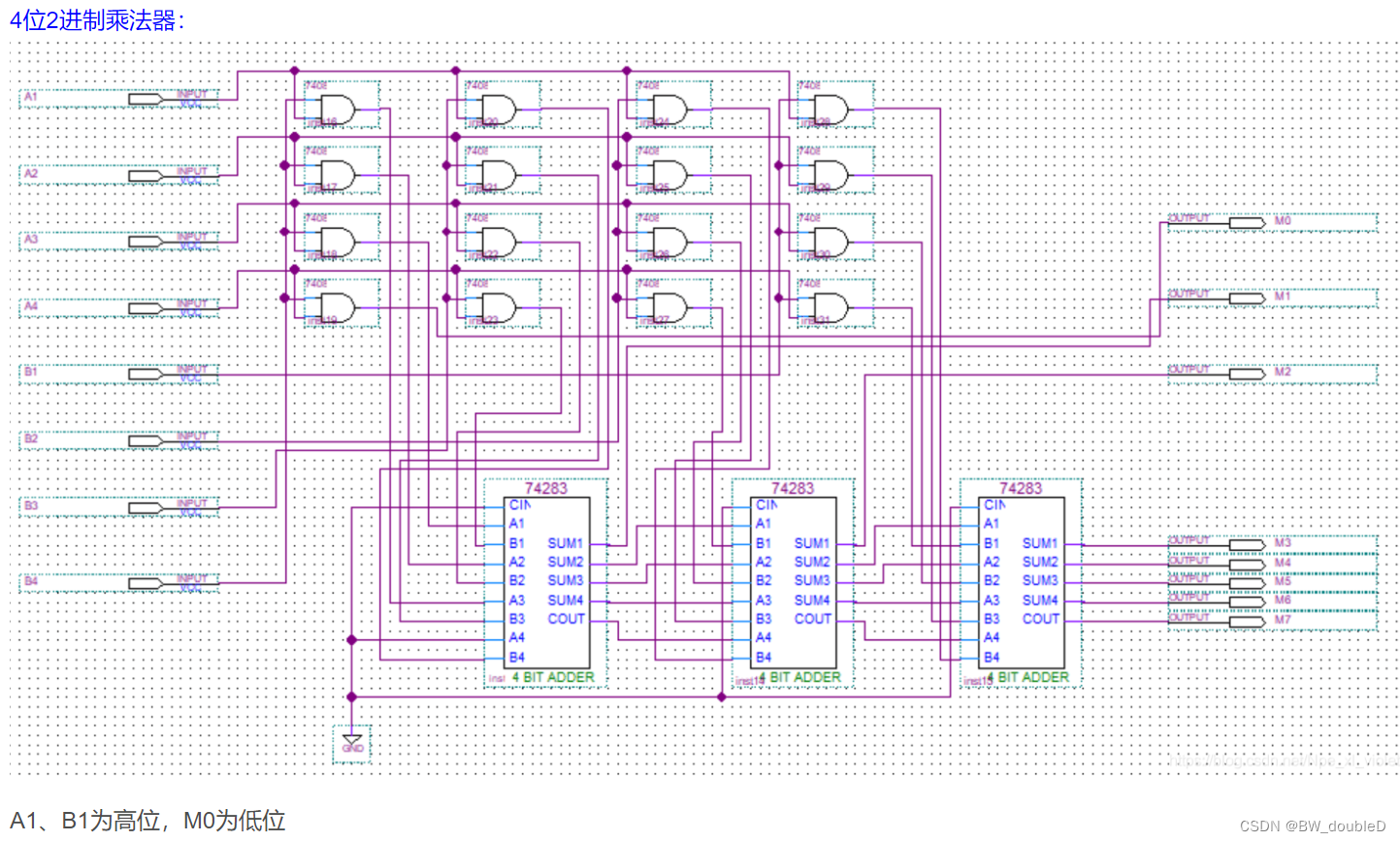

通过网络上查到的原理图，在Multisim上用层次电路搭建出4*4的乘法器。

---

一、电路搭建

从外往里搭建电路的顺序放图

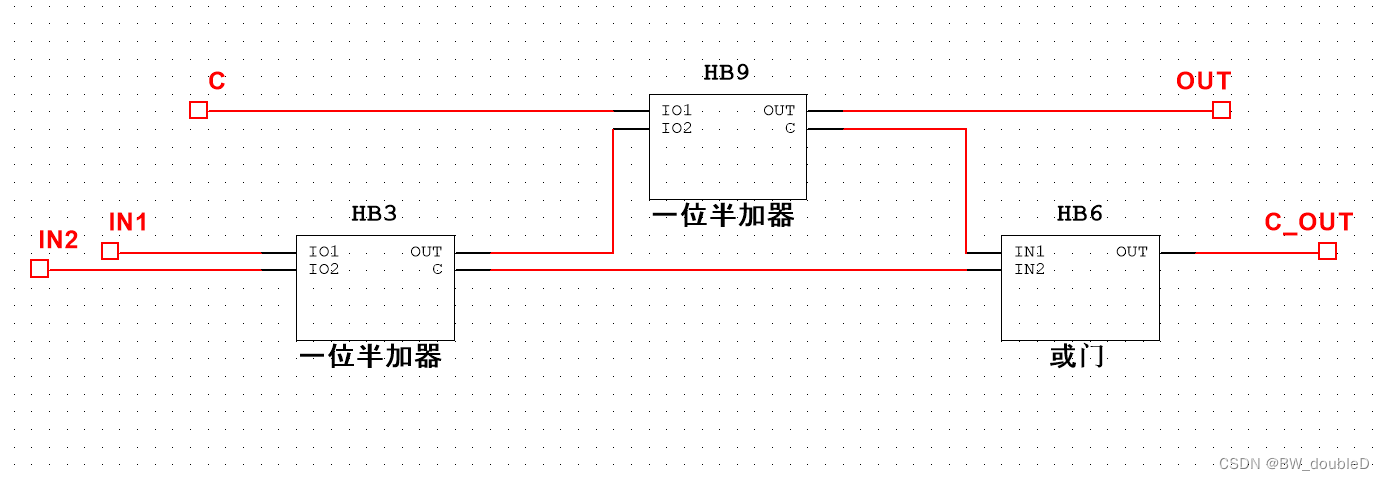

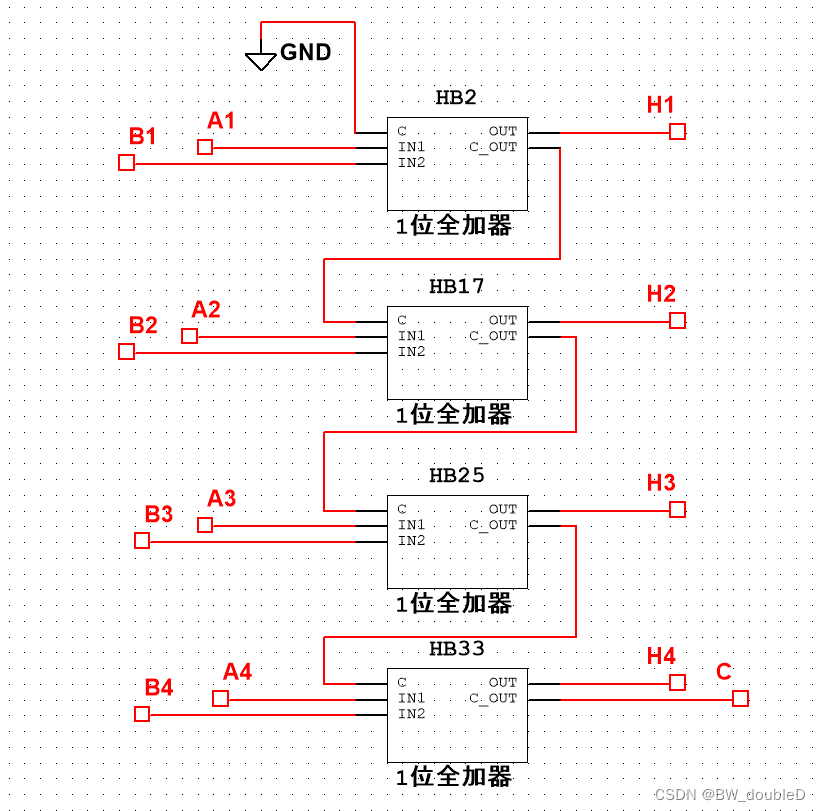

四位全加器：

一位全加器：

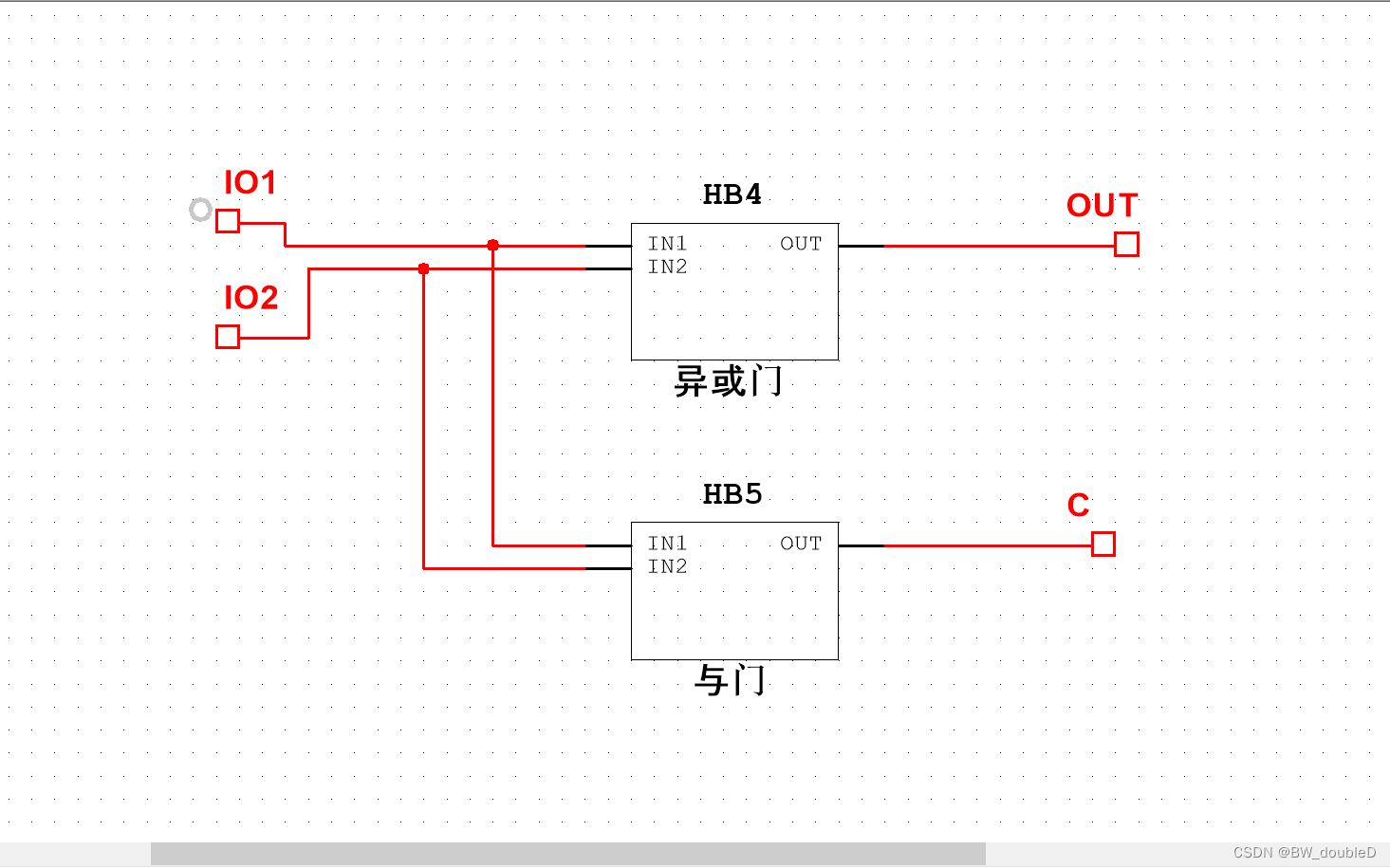

一位半加器：

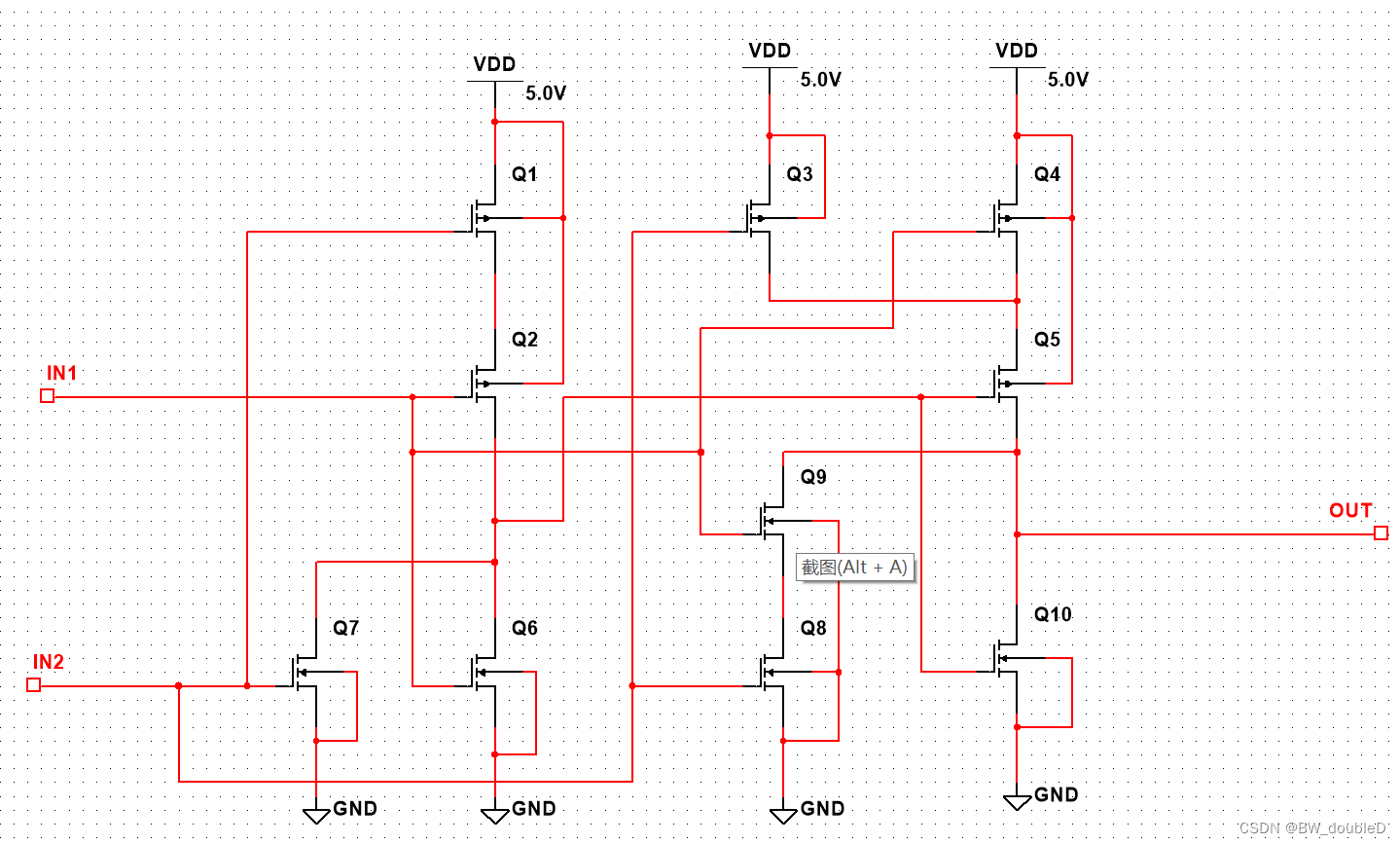

异或门：

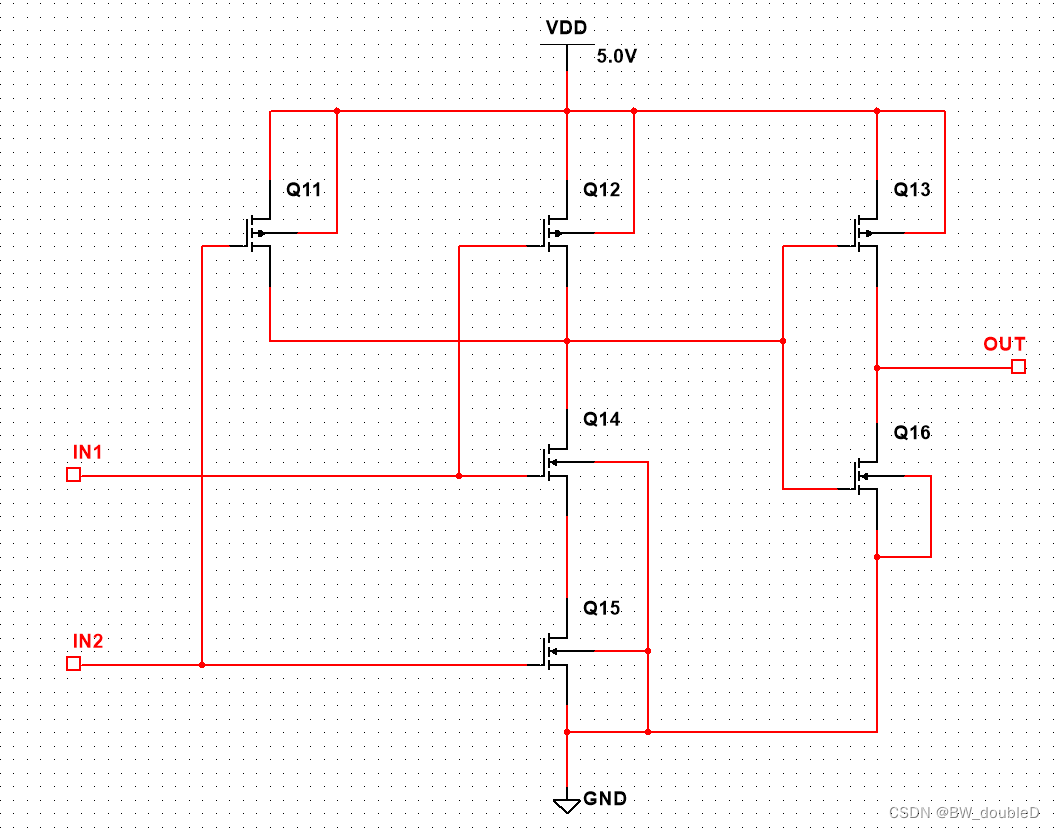

与门：

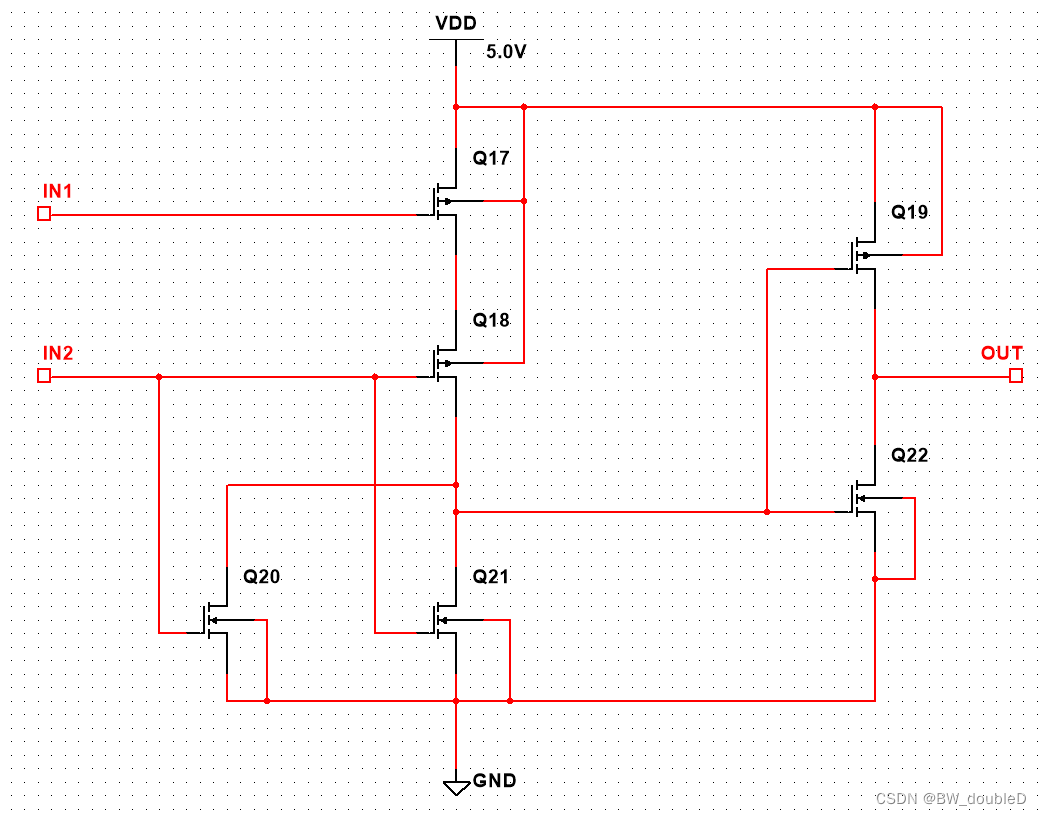

或门：

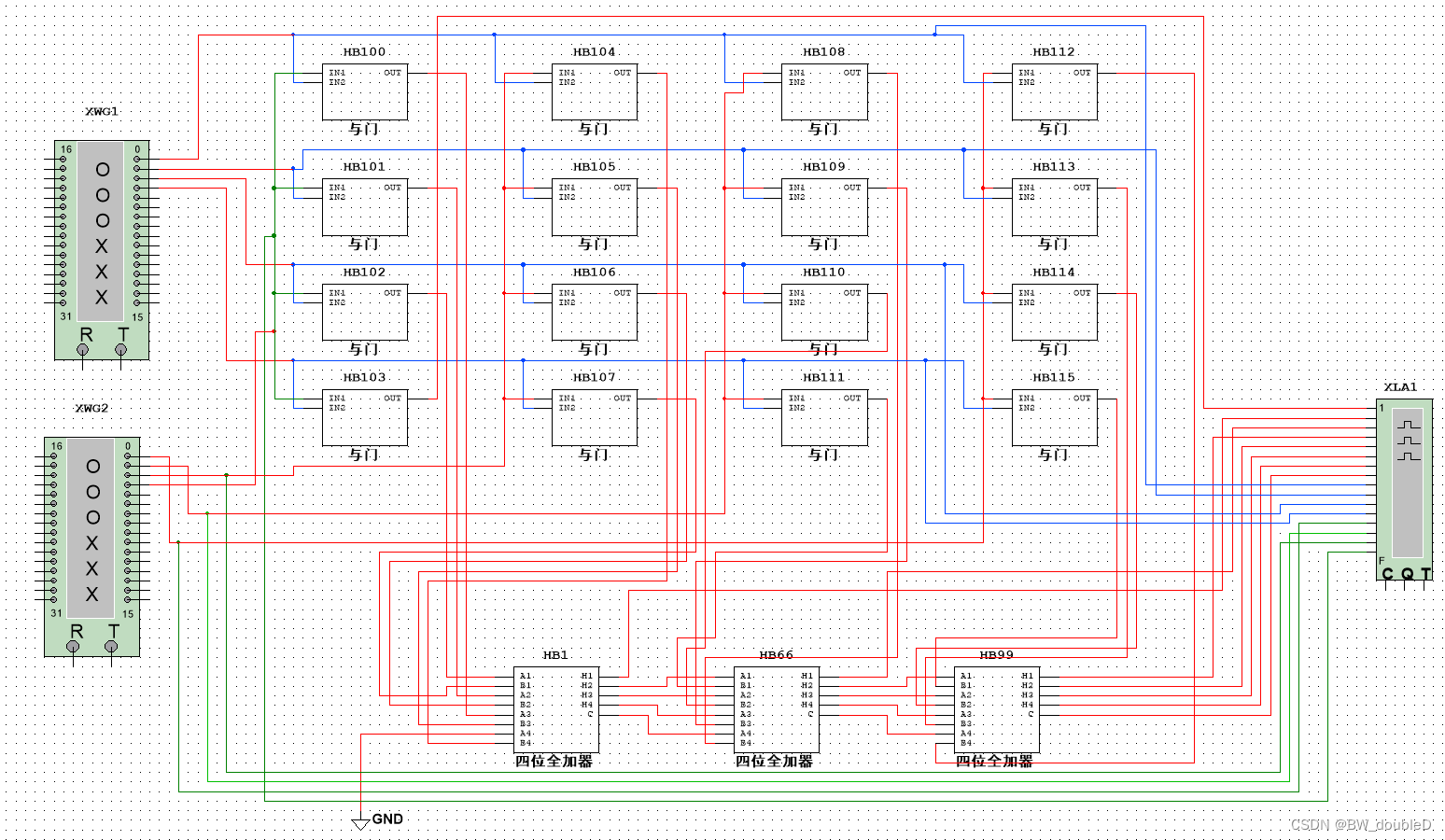

4*4 乘法器：

绿线和蓝线分别为四位二进制乘数，红线为八位二进制积

二、结果图

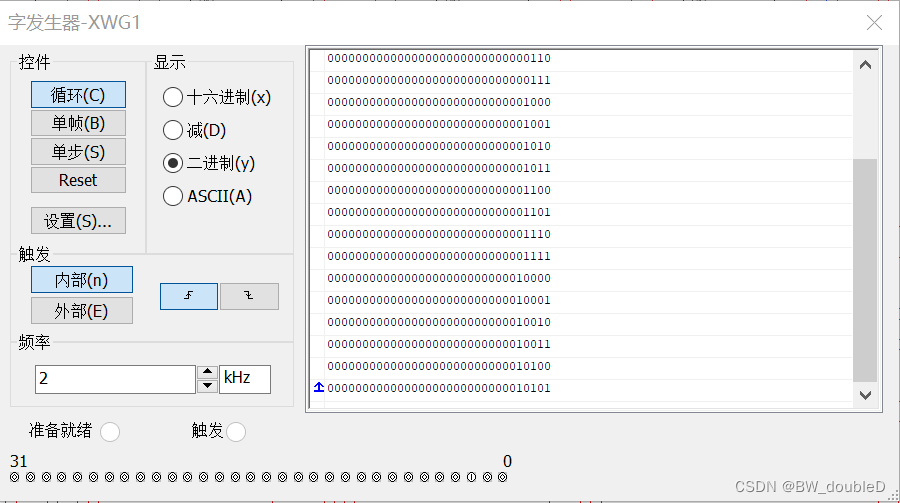

1.设置输入信号

两个四位二进制乘数都设置了1-4位的16种组合

2.逻辑分析仪效果图

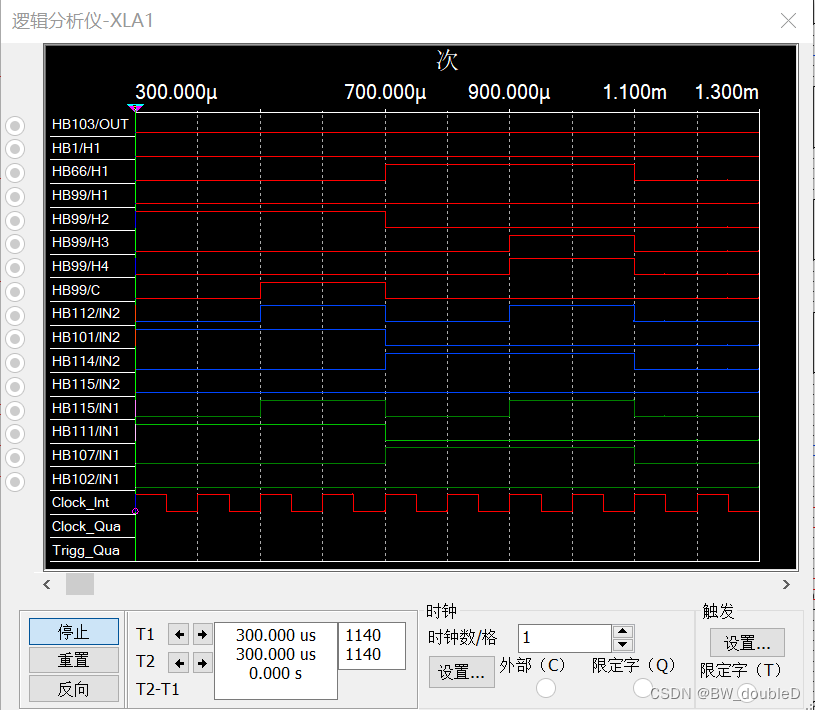

红色的线是八位二进制积，第一根红色线是高位，蓝色和绿色的线是四位二进制乘数，第一根蓝色的线是低位，第一根绿色的线是低位。
第一个是0100x0100=0001 0000
第二个是1100x1100=1001 0000
结果均正确

---

总结

画这种层次电路真的好累呀，线又多，最怕理不清。又是一次实验报告的记录，nice。
