【计算机网络实验】教程一：用最短的时间组建小型局域网（亲身经历）

【计算机网络实验】教程一：用最短的时间组建小型局域网（亲身经历）

一、前言

大家好，今天起我将陆续带来计算机网络的相关实验，帮助大家在计网这门课程中以最短的时间掌握相关的配置操作，以下是要做的一些说明：
软件名称：Cisco Packet Tracer
软件版本：8.2.0.0162（别的版本也是可以的）
登录模式：注册账户登录（游客登录也是可以的）

二、准备工作

考虑到大部分小伙伴是第一次进入软件，这里把准备工作给大家说一下，软件的安装与汉化这里就不赘述了，大家有需要的话欢迎私信或留言。

（一）认识窗口及相关组件

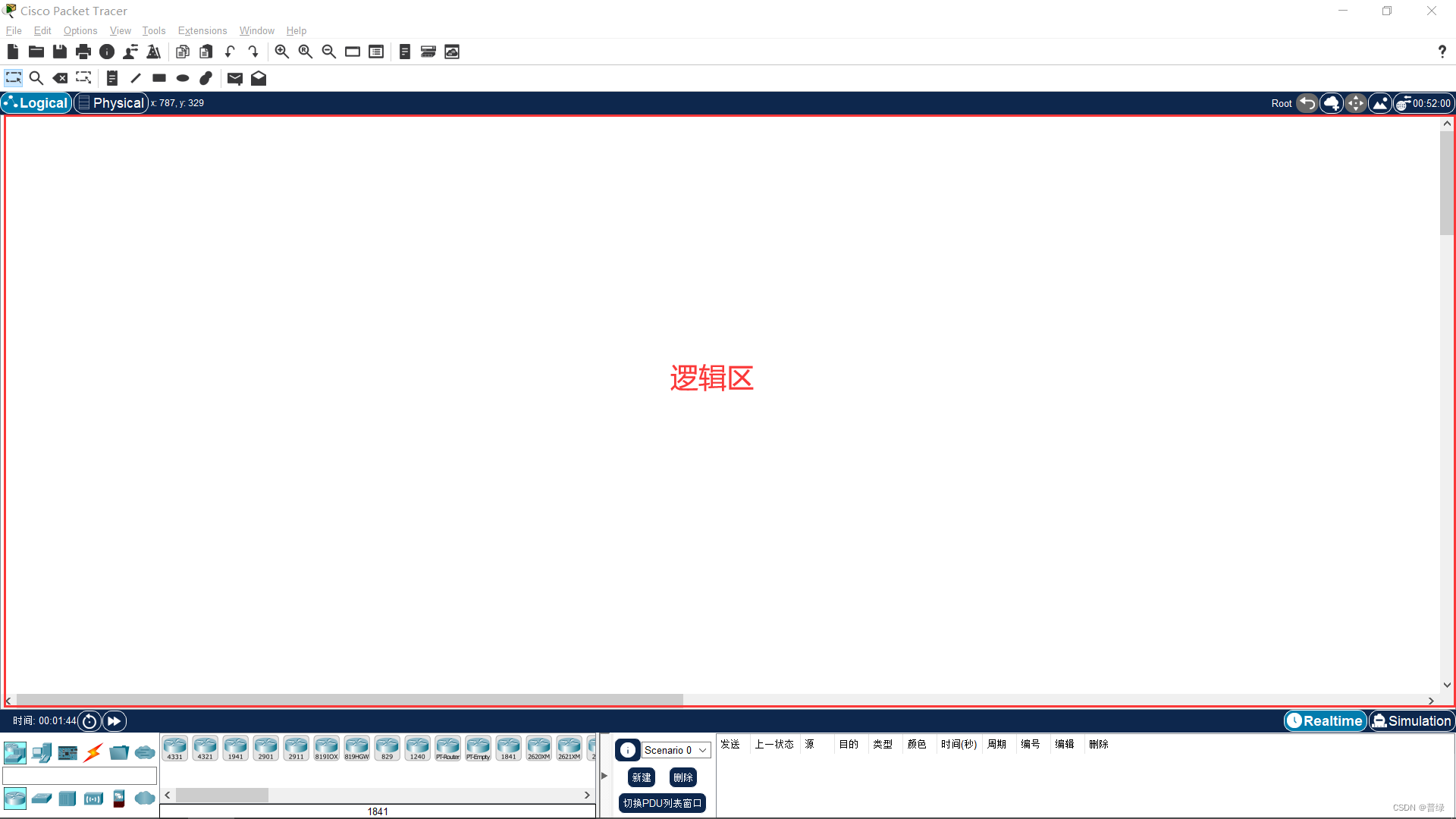

☝逻辑区，我们所有的实验均在这里完成
注：左上角的按钮必须选中Logical，才能进入逻辑区

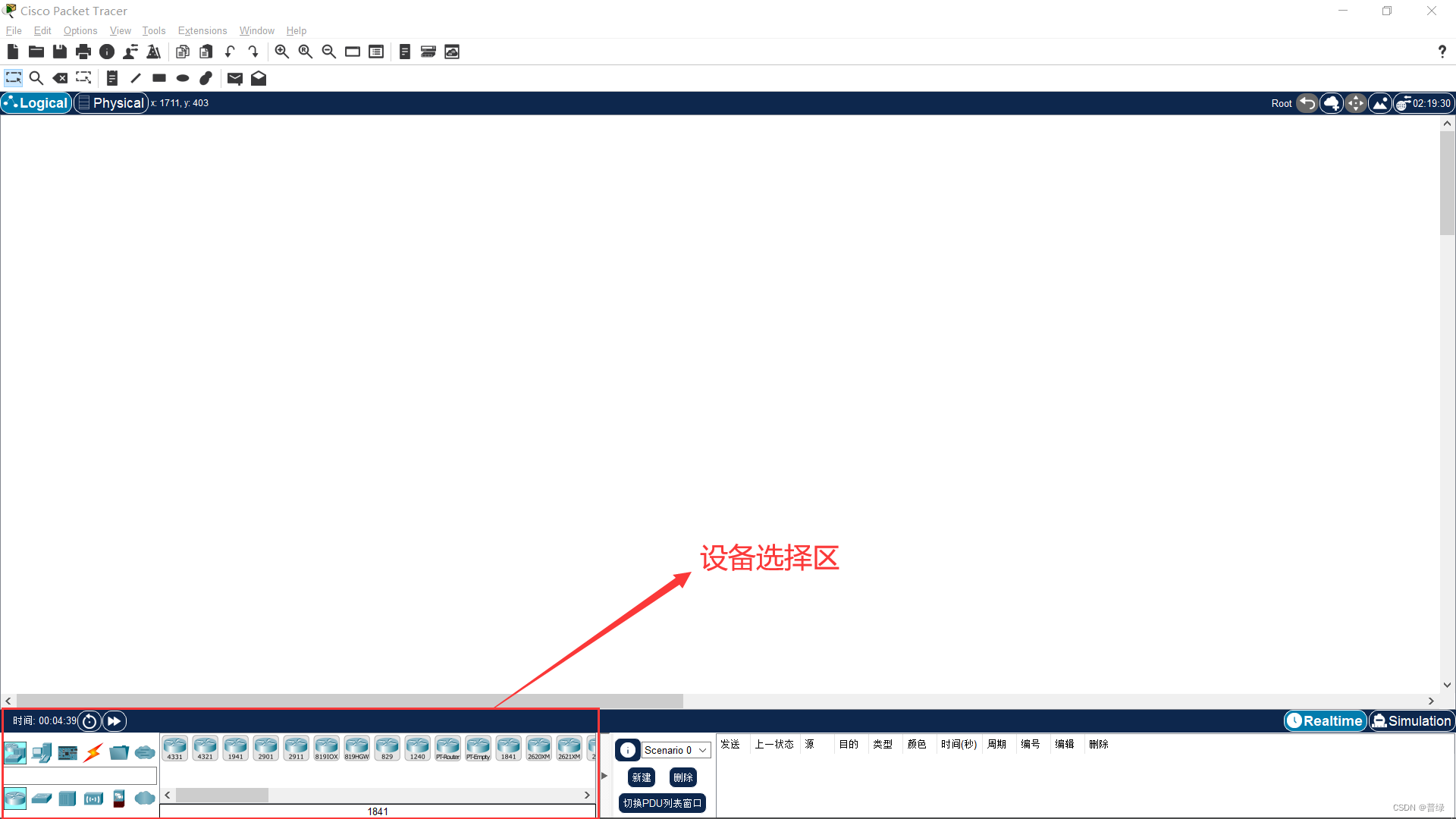

☝设备选择区，这里有我们所需实验的所有设备，大部分是用不到的
注：如果你用的是英文版也没事，这里的汉化用处不大

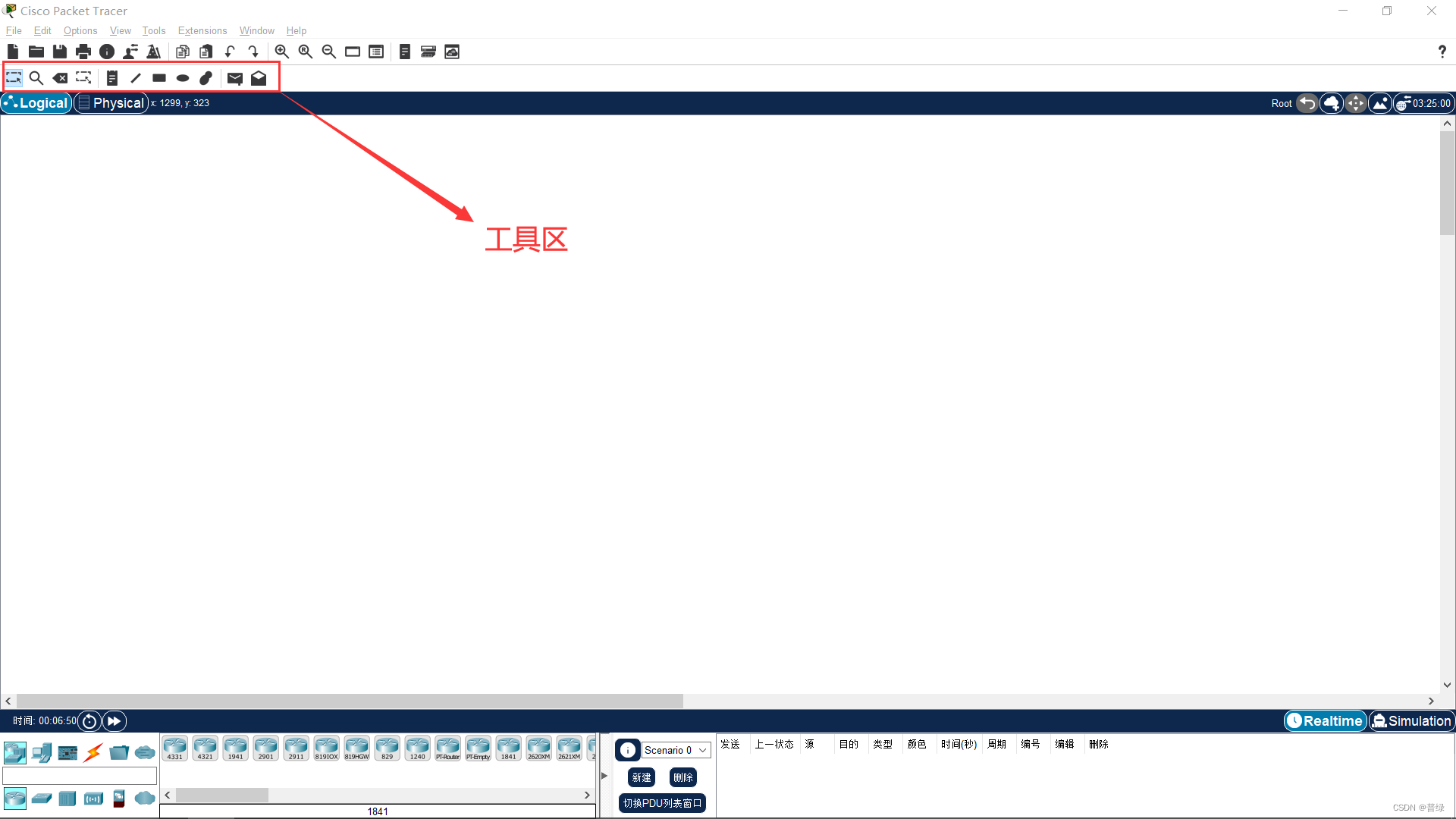

☝工具区，这里有我们常用到的一些工具，这里重点讲三个：

选择工具（Select，快捷键为ESC）

☝用于选中设备进行拖动、进一步操作等

删除工具（Delete，快捷键为Del）

☝用于对设备、连接线进行删除

笔记工具（Place Note，快捷键为N）

☝用于在点击的地方生成文本框，输入笔记等

（二）特别需要强调的一个问题

☝这里的时间模拟一定要改成Realtime，这样的话模拟传输速度就和现实一样了，不然会很慢的
注：我第一次用软件的时候就不小心点到了模拟时间，慢到我怀疑人生

最后要说的一点，本教程只设计实际操作，只对代码进行讲解，不涉及任何理论内容，有需要的话欢迎留言

三、开始实验

（一）新建项目

选中File→新建，然后新建一个网络

☝选择否，因为我们要新建一个网络，需要重置一下时间

（二）拖动组件

1.在设备选择区找到内容设备，选择交换机

☝箭头的指向代表选择顺序，先选择箭头尾端的，再选择顶端的，后续就不统一说明了

☝选中后右边显示就会是这样的，提示我们需要选择一台设备拖放至工作区

2.选择并拖动一台2960交换机到逻辑区

3.在设备选择区找到终端设备，选择终端设备

4.选择并拖动四台PC到逻辑区

5.按住Ctrl然后使用鼠标滚轮进行放大缩小，拖动左右、上下栏调整画面到合适的位置

6.在设备选择区找到连接，选择连接

7.选择直通线

8.将PC0的FastEthernet0端口连接到交换机0的FastEthernet0/1端口

☝PC0的FastEthernet0端口

☝交换机0的FastEthernet0/1端口

连接后如图所示：

注：为节省篇幅，以后连接端口的常规操作就不截图了，并且统一把FastEthernet0端口简称为fa 0端口，把FastEthernet0/1端口简称为fa 0/1端口

9.将PC1的fa 0端口连接到交换机0的fa 0/2端口；将PC2的fa 0端口连接到交换机0的fa 0/3端口；将PC3的fa 0端口连接到交换机0的fa 0/4端口

连接后如图所示：

注：刚连接端口后会显示橙色的圆圈，这是正常情况，稍等就变成绿色的三角了，代表可通信

☝这是正常情况，不用担心

（三）配置地址

1.点击PC0，进入详细配置页

2.点击桌面，找到IP配置

3.点击进入IP配置，找到如下内容

☝确保此处IP配置为静态，不为自动获取（DHCP）

4.将IPV4 Address填为192.168.1.2，子网掩码会自动填充为255.255.255.0，将默认网关填写为192.168.1.1

5.按右上角的x号退出，关闭窗口

6.打开PC1，将IP填为192.168.1.3；打开PC2，将IP填为192.168.1.4；打开PC3，将IP填为192.168.1.5

注：以后统一将IPV4 Address简称为IP，网关在没有特殊说明的情况下统一填写192.168.1.1

（四）测试连接

1.点击进入PC0的详细配置页，点击桌面，找到命令提示符，点击进入

2.查看本机网络连接情况

ipconfig

☝能看到我们前面输入的ip地址、子网掩码和网关

3.测试本机网络情况

ping 192.168.1.2

☝发现有Reply，括号里显示的0% loss，证明本机直连通信正常，无丢包情况。

4.测试本地局域网其他主机网络情况

ping 192.168.1.4 #测试与PC2的链接情况

☝发现也有Reply，括号里显示的0% loss，证明局域网通信正常，无丢包情况。

四、结语

大家下去还可以去尝试ping一下网关192.168.1.1，看看是否能够ping通，这里就不演示了
到这里本次的教程就结束了，如果你喜欢这篇文章，或者想看更多的有关计算机网络实验的教程或其他的内容，欢迎评论、私信我，感谢你们的支持，我们下次见~

普绿
2022.11.2
