【实验报告】实验六:局域网组网简单版

1.【实验题目】局域网组网

2.实验目的1、理解子网的划分 2、练习路由器配置 3、掌握对路由器有关状态获取和分析的方法

3.【实验设备PC 5台;Router_2620XM 3需要添加模块 WIC-2T 和 MN-4E 模块(也可以添加其他端口);Switch_2960 2

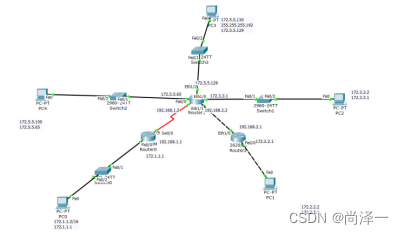

4.仿真实验拓补图

1.在连接线路前断开开关给路由器R0、R1、R2添加模块 WIC-2T 和 MN-4E 模块后加电

2.配置终端PC0、PC1、PC2、PC3、PC4如图





2.对路由器R0、R1、R2进行接口配置,如图是对R0接口的配置,并开启Port Status的开关on

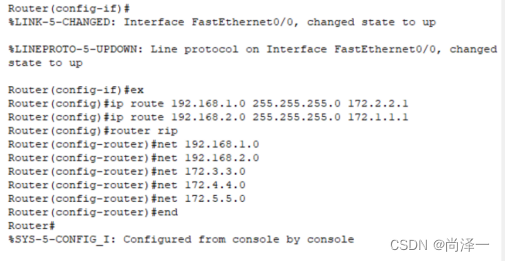

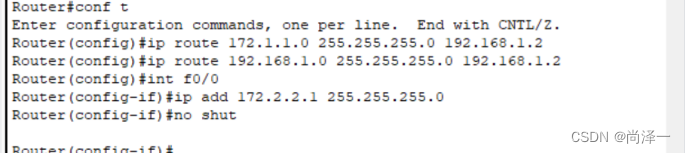

1.分别对路由器配置非直连网段的路由

R0

 R1

R2

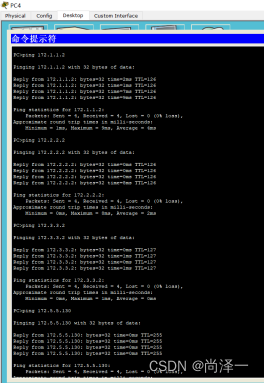

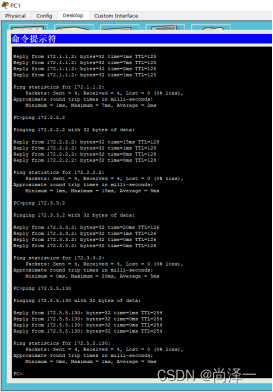

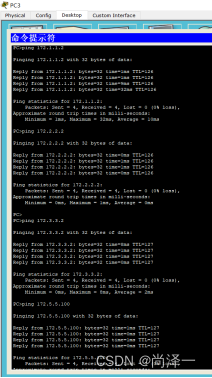

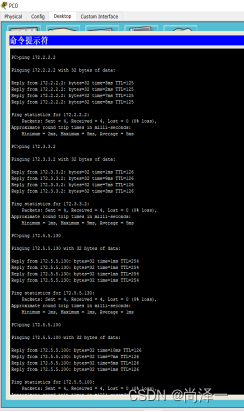

4.如图配置好之后发现所有终端都能相互ping通



要求:所有终端能相互 ping 通

提问:1.PC3 和 PC4的网关应该设置为多少?

  1. PC3 和 PC4 是否再同一个子网,是否能 Ping 通,为什么?
  1. 设置其网关为PC3:172.5.5.129  PC4:172.5.5.65
  2. 不在同一个子网

因为它们ip和子网掩码相与运算后的结果不同所以不在一个子网下

能够ping通

因为通过配置路由器R3使主机与该网段内的路由器地址之间可以通信

计算过程:

IP地址 172.5.5.130   子网掩码 255.255.255.192

转化为二进制进行运算

IP地址 10101100.00000101.00000101.10000010

子网掩码11111111.11111111.11111111.11000000

AND运算10101100.00000101.00000101.10000000

默认网关是转化为十进制后:172.5.5.128

IP地址 172.5.5.100 子网掩码 255.255.255.0

转化为二进制进行运算

IP地址  10101100.00000101.00000101.01100100

子网掩码   11111111.11111111.11111111.00000000

AND运算  10101100.00000101.00000101.00000000

默认网关为转化为十进制后:172.5.5.0

子网掩码是用来判断任意两台计算机的IP地址是否属于同一子网络的根据。
子网掩码与IP地址结构相同,是32位二进制数,其中网络号部分全为“1”和主机号部分全为“0”。利用子网掩码可以判断两台主机是否中同一子网中。若两台主机的IP地址分别与它们的子网掩码相“与”后的结果相同,则说明这两台主机在同一子网中。

5.实验总结

为了实现单路由器不同子网内的通信,我们需要做到以下两点:

1.为PC、路由器分配IP地址:完成子网内部的通信
2.为pc配置默认网关:完成不同子网间的通信(当主机发现目标地址不在自己网段内后,发送给默认网关来处理)
