HFSS工具栏介绍

1.View选项卡

 1.1 Visibility以及Zoom工具栏

HFSS软件中的“Visibility”（可见性）工具栏，用于控制3D模型中不同对象的可见性，“Zoom”（缩放）工具栏，用于控制3D模型视图的缩放操作。

Visibility 工具栏

1. Show All:选择此选项后，所有对象都将被显示在视图中。

2. Hide All:选择此选项后，所有对象都将被隐藏在视图中。

3. Invert Visibility:选择此选项后，当前可见的对象将被隐藏，而当前隐藏的对象将被显示。

4. Reset Visibility:选择此选项后，所有对象的可见性状态将被重置为默认设置。

Zoom 工具栏

1. Zoom Area:选择此选项后，你可以通过在视图中拖动鼠标来指定一个区域进行放大。释放鼠标后，该区域将被放大到整个视图。

2. Zoom Previous:选择此选项后，视图将恢复到上一次的缩放状态。这通常用于撤销最近的一次缩放操作。

3. Zoom In:选择此选项后，可以通过点击鼠标或使用快捷键来放大当前视图。每次点击都会使视图放大一定的比例。

4. Zoom Out:选择此选项后，可以通过点击鼠标或使用快捷键来缩小当前视图。每次点击都会使视图缩小一定的比例。

 1.2 平移旋转工具栏

HFSS软件中的“视图控制”工具栏，用于控制3D模型视图的平移、旋转和旋转中心点设置。

1. Pan:选择此选项后，你可以通过拖动鼠标来平移视图。这允许你在不改变视角的情况下移动整个视图区域。

2. Rotate:选择此选项后，你可以通过拖动鼠标来旋转视图。这允许你从不同的角度查看模型。其中：Axis：以当前坐标系原点为旋转中心，Center:以当前模型中心为旋转中心，Cursor:选择此选项后，以光标为旋转中心。

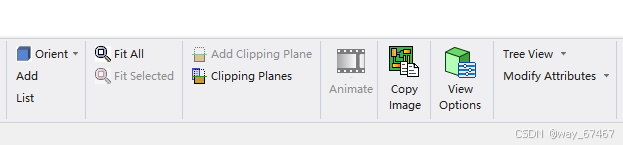

 1.3 视图控制工具栏选项

HFSS软件中的“视图控制”工具栏的一部分，用于控制3D模型视角的选择和缩放。

Orient:允许你从不同的角度查看模型

1. Top (-Z):选择此选项后，视图将从顶部（-Z轴方向）查看模型。

2. Bottom (+Z):选择此选项后，视图将从底部（+Z轴方向）查看模型。

3. Right (-Y):选择此选项后，视图将从右侧（-Y轴方向）查看模型。

4. Left (+Y):选择此选项后，视图将从左侧（+Y轴方向）查看模型。

5. Front (-X):选择此选项后，视图将从前侧（-X轴方向）查看模型。

6. Back (+X):选择此选项后，视图将从后侧（+X轴方向）查看模型。

7. Trimetric:选择此选项后，视图将以三等分角度显示模型，通常用于工程制图。

8. Dimetric:选择此选项后，视图将以二等分角度显示模型，通常用于工程制图。

9. Isometric:视图将以等距投影方式显示模型，提供三维效果的二维视图。

•   Add：添加自己设置的视角
•   List:打开视角列表，可以管理所添加视角

Fit All:视图将自动调整以显示整个模型的所有部分。

Fit Selected:视图将自动调整以仅显示选定的对象或组件，要提前选中一个对象才能选择这个选项

 1.4 剪切平面、动画及复制图像

Add Clipping Plane:选择此选项后，可以在当前视图中添加一个剪切平面。剪切平面可以用来隐藏或显示特定部分的模型，从而更好地查看内部结构。

Clipping Planes:选择此选项后，可以管理已添加的所有剪切平面。你可以查看、编辑或删除这些剪切平面。

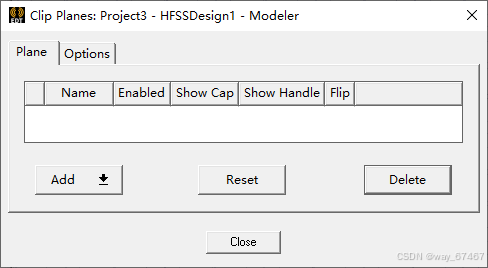

Clip Planes 对话框选项

1. Plane:选择此选项卡后，可以查看和管理已添加的剪切平面。

2. Options:选择此选项卡后，可以设置剪切平面的其他选项。

剪切平面列表

• Name: 显示剪切平面的名称。
• Enabled: 控制剪切平面是否启用。勾选表示启用，取消勾选表示禁用。
• Show Cap: 控制是否显示剪切平面的盖子。勾选表示显示，取消勾选表示不显示。
• Show Handle: 控制是否显示剪切平面的控制柄。勾选表示显示，取消勾选表示不显示。
• Flip: 控制是否翻转剪切平面的方向。点击该列可以切换方向。

按钮功能

1. Add:点击此按钮可以添加一个新的剪切平面。

2. Delete:点击此按钮可以删除当前选定的剪切平面。

3. Reset:点击此按钮可以重置当前选定的剪切平面的设置。

4. Close:点击此按钮关闭对话框

Animate:选择此选项后，可以启动动画模式。动画模式允许你通过一系列预设的视角变化来查看模型的不同方面，通常用于演示或检查模型的动态特性。

Copy Image:选择此选项后，可以将当前视图中的图像复制到剪贴板。这通常用于保存当前视图的快照，以便在其他应用程序中使用或记录。

1.5 Docking Windows 选项

HFSS软件中的“Docking Windows”（停靠窗口）菜单，用于控制不同工具窗口的显示和隐藏。

1. Status Bar:显示或隐藏状态栏。状态栏通常位于界面底部，显示当前操作的状态信息。

2. Project Manager:显示或隐藏项目管理器窗口。项目管理器窗口用于管理和查看项目的结构和文件。

3. Message Manager:显示或隐藏消息管理器窗口。消息管理器窗口显示模拟过程中的警告、错误和信息。

4. Properties:显示或隐藏属性窗口。属性窗口用于查看和编辑选定对象的属性。

5. Progress:显示或隐藏进度条。进度条显示当前任务的进度，如仿真进度。

6. ACT Extensions:显示或隐藏自定义工具扩展窗口。自定义工具扩展窗口包含用户自定义的工具和宏。

7. Component Libraries:显示或隐藏组件库窗口。组件库窗口包含预定义的组件和模型，方便快速使用。

8. Variables:显示或隐藏变量窗口。变量窗口用于管理和查看项目的变量设置。

9. Layers:显示或隐藏图层窗口。图层窗口用于管理和查看模型的不同图层。

10. Nets:显示或隐藏网络窗口。网络窗口用于管理和查看电路网络。

11. Components:显示或隐藏组件窗口。组件窗口用于管理和查看模型中的组件。

1.6 Layouts 选项

 HFSS软件中的“Layouts”（布局）菜单，用于管理和保存不同的界面布局。

1. Default:恢复默认布局。选择此选项将使界面恢复到出厂设置的布局。

2. Save Current Layout…:保存当前布局。选择此选项可以将当前界面的布局保存为一个预设，以便以后快速恢复。

3. Remove Saved Layouts…:删除已保存的布局。选择此选项可以删除之前保存的所有布局预设。

1.7 View Options

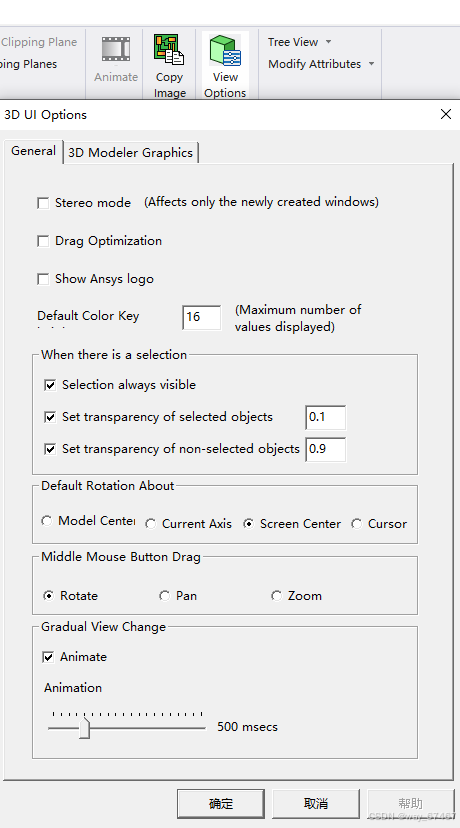

HFSS软件中的“3D UI Options”设置窗口，主要用于配置3D建模界面的显示和操作选项

General 选项卡

基本设置

• Stereo mode (立体模式): 影响新创建的窗口。启用后，可以使用立体视觉效果。
• Drag Optimization (拖动优化): 启用后，优化拖动操作的性能。
• Show Ansys logo (显示Ansys标志): 启用后，在界面上显示Ansys的标志。

默认颜色键

• Default Color Key (默认颜色键): 设置默认的颜色键值，最大显示的数量为16个。

当选中某个对象时

• Selection always visible (选择始终可见): 启用后，被选中的对象始终可见。
• Set transparency of selected objects (设置选中对象的透明度): 设置选中对象的透明度，默认值为0.1。
• Set transparency of non-selected objects (设置未选中对象的透明度): 设置未选中对象的透明度，默认值为0.9。

默认旋转中心

• Default Rotation About (默认旋转中心):
  • Model Center (模型中心): 以模型的中心为旋转中心。
  • Current Axis (当前轴): 以当前选定的轴为旋转中心。
  • Screen Center (屏幕中心): 以屏幕的中心为旋转中心。
  • Cursor (光标): 以鼠标光标的位置为旋转中心。

中间鼠标按钮拖动

• Middle Mouse Button Drag (中间鼠标按钮拖动):
  • Rotate (旋转): 按住中间鼠标按钮进行旋转操作。
  • Pan (平移): 按住中间鼠标按钮进行平移操作。
  • Zoom (缩放): 按住中间鼠标按钮进行缩放操作。

渐进视图变化

• Gradual View Change (渐进视图变化):
  • Animate (动画): 启用后，视图变化将带有动画效果。
  • Animation (动画时间): 设置动画的时间长度，默认为500秒

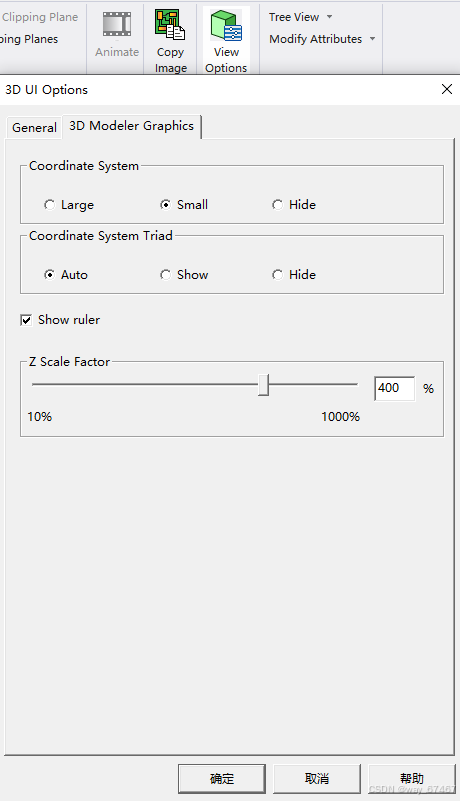

3D Modeler Graphics

坐标系设置

• Coordinate System (坐标系):
  • Large (大): 显示较大的坐标系。
  • Small (小): 显示较小的坐标系。
  • Hide (隐藏): 隐藏坐标系。

坐标系三轴设置

• Coordinate System Triad (坐标系三轴):
  • Auto (自动): 自动调整坐标系三轴的显示。
  • Show (显示): 显示坐标系三轴。
  • Hide (隐藏): 隐藏坐标系三轴。

尺寸标尺显示

• Show ruler (显示尺寸标尺): 启用后，在视图中显示尺寸标尺。

Z轴缩放因子

• Z Scale Factor (Z轴缩放因子):
  • 滑块用于调整Z轴的缩放比例，范围从10%到1000%。
  • 默认值为400%，表示Z轴的缩放比例为400%。

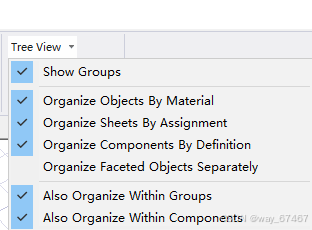

1.8  Tree View 设置选项

就是用来设置模型树的组织结构的选项

HFSS软件中的“Tree View”（树状视图）设置对话框，用于控制3D模型中对象的组织方式。

1. Show Groups:选择此选项后，树状视图中将显示对象组。

2. Organize Objects By Material:选择此选项后，对象将按照材料进行分组。

3. Organize Sheets By Assignment:选择此选项后，表单（如边界条件、材料分配等）将按照分配进行分组。

4. Organize Components By Definition:组件将按照定义进行分组。

5. Organize Faceted Objects Separately:多面体对象将单独分组。

6. Also Organize Within Groups:选择此选项后，除了上述分组方式外，还将进一步在每个组内进行组织。这可以提供更详细的层次结构。

7. Also Organize Within Components:选择此选项后，组件内部也将进行进一步的组织。这对于管理复杂组件内的细节非常有用。

 1.9 Modify Attributes选项

HFSS软件中的“Modify Attributes”（修改属性）菜单，用于调整3D模型视图的各种属性。

1. Add Orientation…:选择此选项后，可以添加一个新的视角方向。这允许你保存特定的视角设置，以便在需要时快速切换。

2. Orientation List…:选择此选项后，可以查看和管理已保存的所有视角方向。你可以选择、编辑或删除这些视角方向。

3. Lighting…:选择此选项后，可以调整视图中的光照效果。这包括光源的位置、强度和颜色等设置，以改善模型的视觉效果。

4. Projection…:选择此选项后，可以调整投影方式。这通常包括正交投影和平行投影等选项，以改变模型的显示方式。

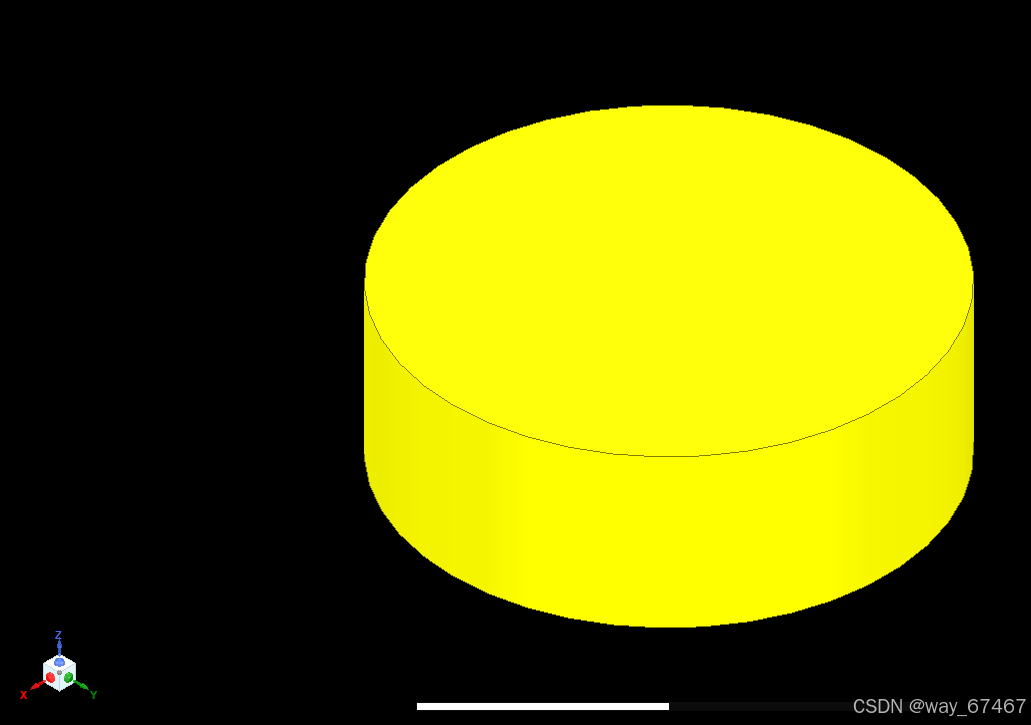

5. Background Color…:选择此选项后，可以更改视图背景的颜色。当我们需要导出HFSS模型的图片时，有时会对模型背景有要求，背景默认是纯白色，可以在这里按自己要求更改。比如设置为黑色。
