一、前言

以太网的帧格式对于我们理解mac地址与局域网间通信有着很大的帮助。

这篇博客主要记录了以太网的帧格式与各个字段对应的内容。

二、以太网的帧格式

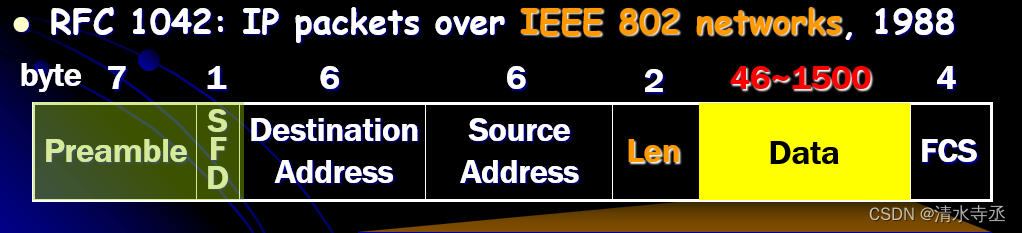

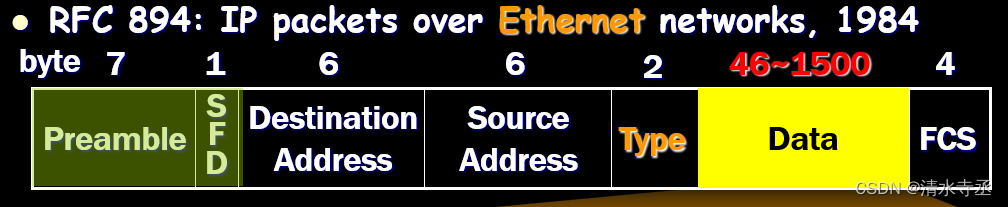

以太网的帧格式有两种，如下图，其中RFC 894与RFC 1042的主要区别就是 有两个字节的命名方式不同，分别是Type和Len，其余字段相同。



---------------------------------------------------------------------------------------------------------------------------------

Preamble（前导码）：

preamble是以太网帧的前七个字节，其中每个字节的内容都相同，都为 10101010

具体长下面这样

 preamble:10101010 10101010 10101010 10101010 10101010 10101010 10101010

 前导码的作用为进行发送方与接收方的时钟同步，比如发送方物理设备一秒发送十个比特，则通过接收前导码，接收方的就可以通过前导码的01变换来判断发送方发送比特的速度，以便在出现如00这样的相同比特（电平相同，但是持续时间为两倍）时能通过时间将他们区分开来。

---------------------------------------------------------------------------------------------------------------------------------

SFD（帧开始定界符）：

SFD（start of frame delimiter）——帧开始定界符。

长度为一字节，也就是8比特。

内容为：10101011

前面的101010可以看作时钟同步的一部分。后面的11代表着时钟同步结束，接收到11时接收方已经通过前面的10知道了发送方的发送速度，因此能识别出这个11，这个11代表着后面的内容为真正的数据。

---------------------------------------------------------------------------------------------------------------------------------

Destination Address，Source Address：

Destination Address：目的MAC地址，标志着帧的接收方的MAC地址。

Source Address：源MAC地址，也就是帧的发送方的MAC地址。

两者大小都为6字节.

---------------------------------------------------------------------------------------------------------------------------------

Type/Len（类型/长度）：

长度为两个字节，也就是16位。

这两个字节被解读为Type还是Len取决于这两个字节组成的整数的数字大小。

当数值>=1536时，这两字节为类型(Type)。

当数值<=1500时，这两个字节被解释为长度，长度为其数值。

Type：类型，如0x0800为ip协议帧，0x0806 为ARP协议帧，还有各种上层网络层协议。

Len：表示这Data字段有多少个字节

---------------------------------------------------------------------------------------------------------------------------------

Data(数据)：

Data（数据）：也就是真正要发送的信息，其他字段都是用来描述这段信息的。

如 MAC 为1 的发送方对MAC为2的发送方发送了“你好！”则“你好！”就为Data。

DATA的长度len应有  46字节<=len<=1500字节

---------------------------------------------------------------------------------------------------------------------------------

FCS（Frame Check Sequence）（帧校验码）：

FCS：长4个字节，用于检验数据在传输过程中数据是否出现了错误。为CRC32校验码。

两个不同的帧只有很小的几率有相同的校验码，故如果出现比特位翻转，很容易通过CRC32发现。
