• 晶闸管（晶体闸流管VT）又叫可控硅。
• 晶闸管具有功率大，效率高，体积小，质量轻和寿命长的优点，广泛用于电机调速，电解，电镀，电焊机，发电机励磁等领域。
• 晶闸管的缺点：过载能力差，抗干扰能力差，控制线路较复杂，易使电网电压波形畸变导致对其他电子设备干扰。
• 按电能转换和调节方式来划分晶闸管，常用作可控整流器，交流调压器，变频器和无触点开关。
• 晶闸管种类很多，本章介绍单向晶闸管和双向晶闸管。

晶闸管结构和工作原理

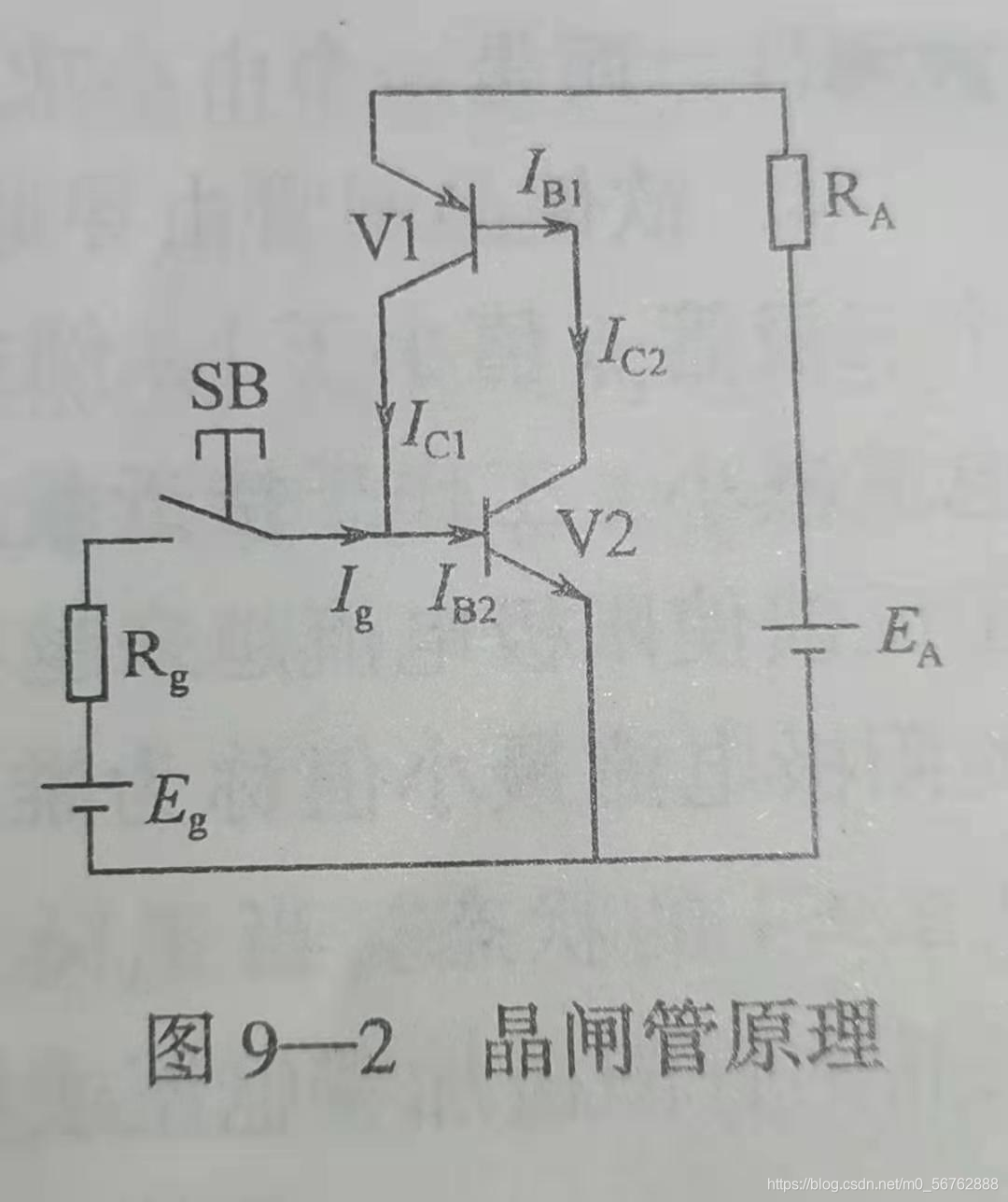

• 晶闸管由三个PN结的四层半导体组成，四层半导体的晶闸管可看作由PNP和NPN两个晶体管连接而成，每个晶体管的基极与另外一个晶体管的集电极相连，阳极A相当于PNP管的发射极，阴极相当于NPN管的发射极，门极相当于NPN管的基极。


• 阳极加负电压，两边的两个PN结反偏，称为反向阻断状态。

• 阳极加正电压，门极悬空或接零，中间的PN结反偏，称正向阻断状态。

• 阳极加正电压，门极给一短暂时间的正电压，两个三极管的放大倍数之积大于1时，
