迪文屏开发-小白教程

最近买了个迪文串口屏，网上资料参差不齐，简单的东西搞了很久才发现问题所在，走了很多弯路，但是开发的过程中弯路必不可少，ANYWAY，将我的开发过程记录一下，供小白参考，节省时间。

先看最后的显示结果：

简单使用迪文屏的触控功能

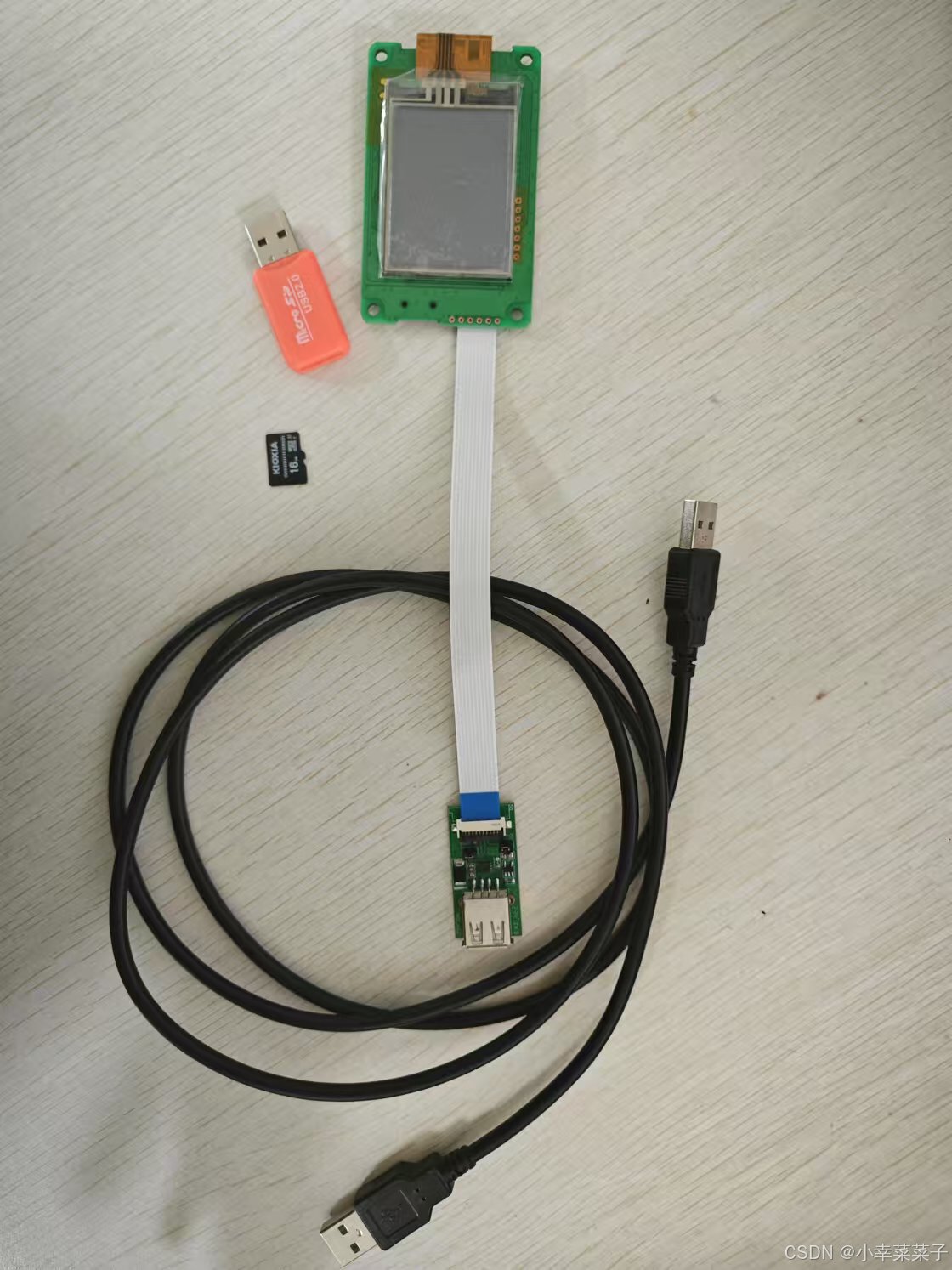

1.使用工具

DWG32240C020_03WTR 迪文屏一个

FCC 10PIN的软排线一条

HDL662 usb转串转接板一个

USB连接线一条

SD卡+读卡器（烧录文件比较大的时候节省时间）

2.使用软件

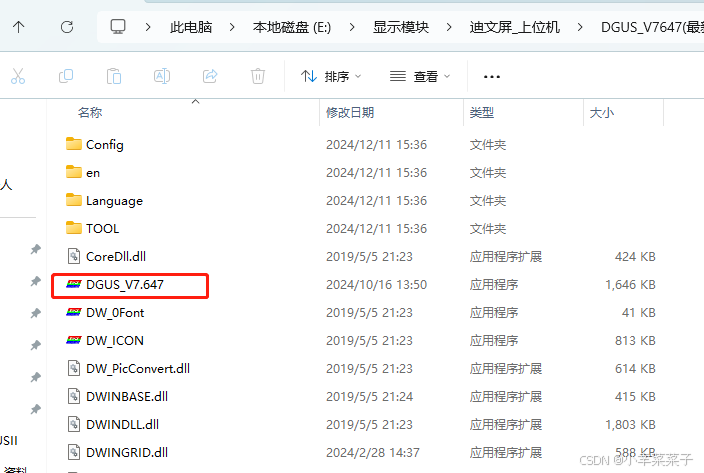

迪文自己的上位机：DWIN DGUS，可在官网下载。

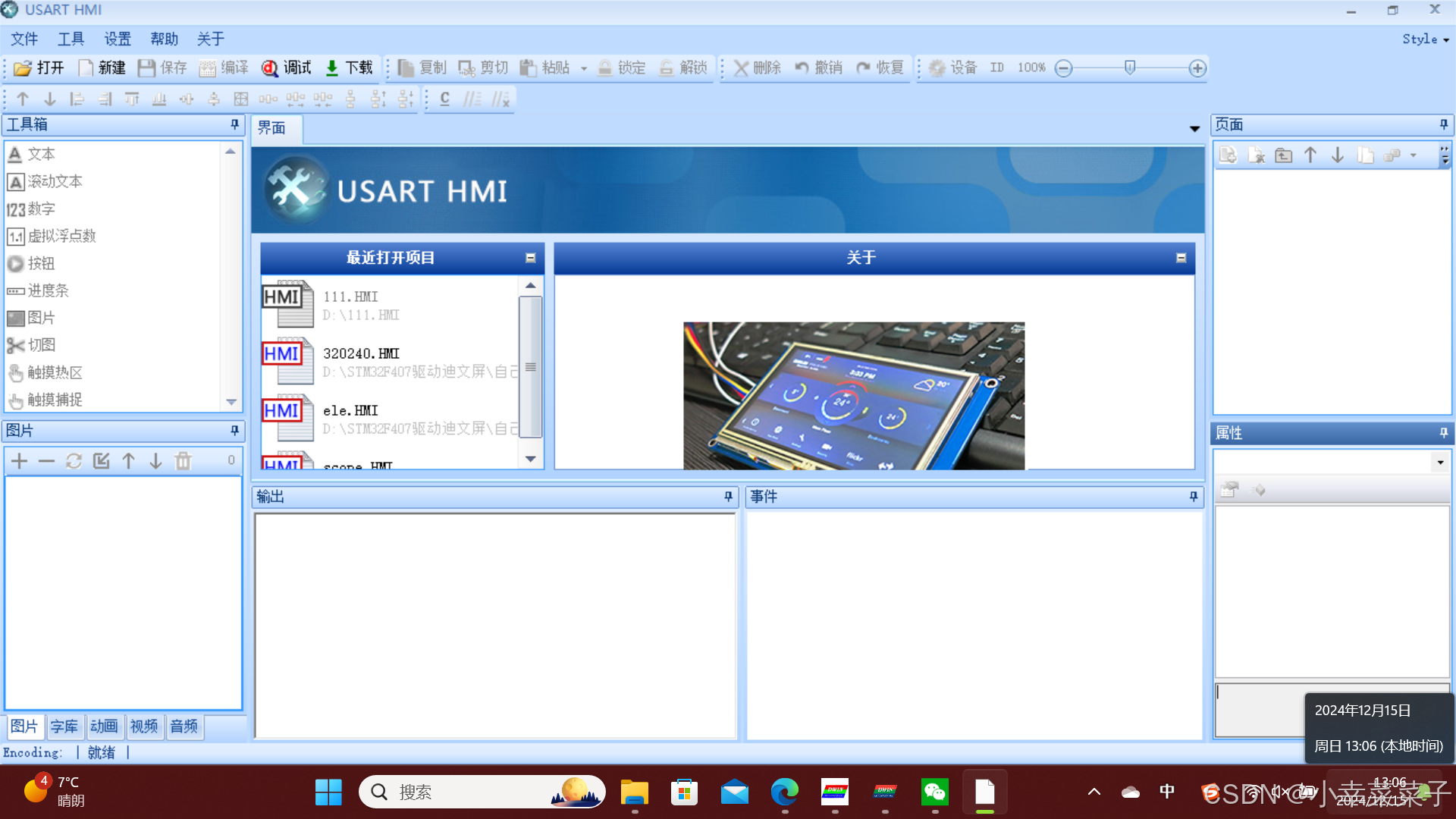

（一开始在网络上搜索，大部分串口屏都使用陶驰晶的一款上位机软件-USART HMI，也可在官网直接下载，如图：

 下载使用了，但是发现不能正常配置，作罢。）

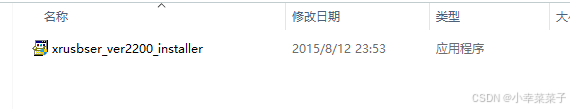

3.准备开始前需要在电脑中安装的驱动

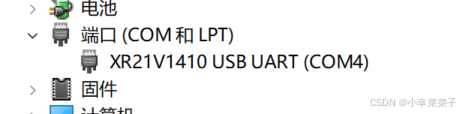

安装好了在电脑设备管理器中会出现如下：

tips: 如果不安装的话在后面进行串口通讯时会发现能读出串口，但无法通讯，烧录文件失败。（我就是这样，花了很久才排查出问题，一直以为是板子出现问题了，另外可以用sscom串口调试助手发指令，没有返回可以先排查是否安装了驱动。）

4.具体步骤

4.1上位机设置

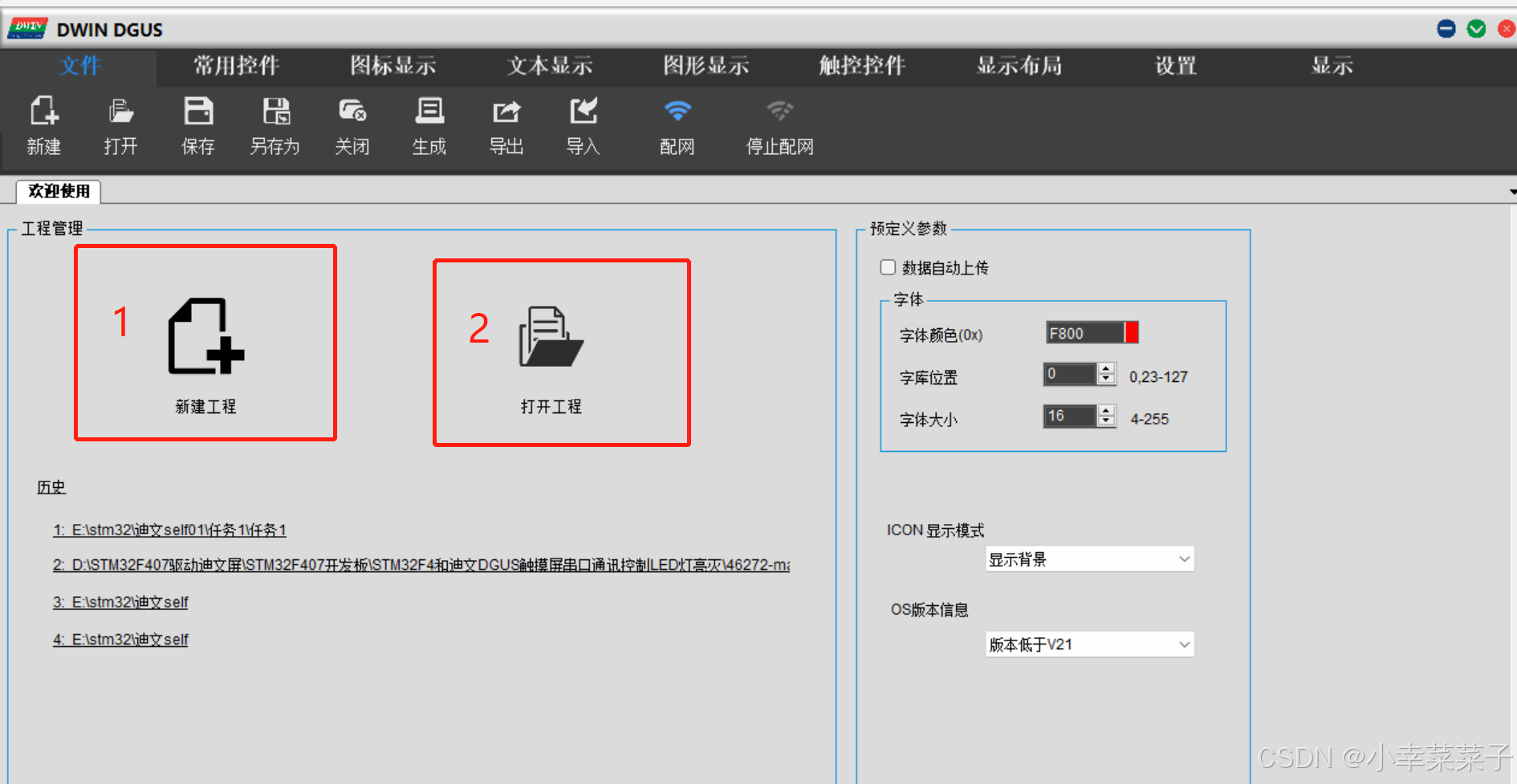

1——创建新工程

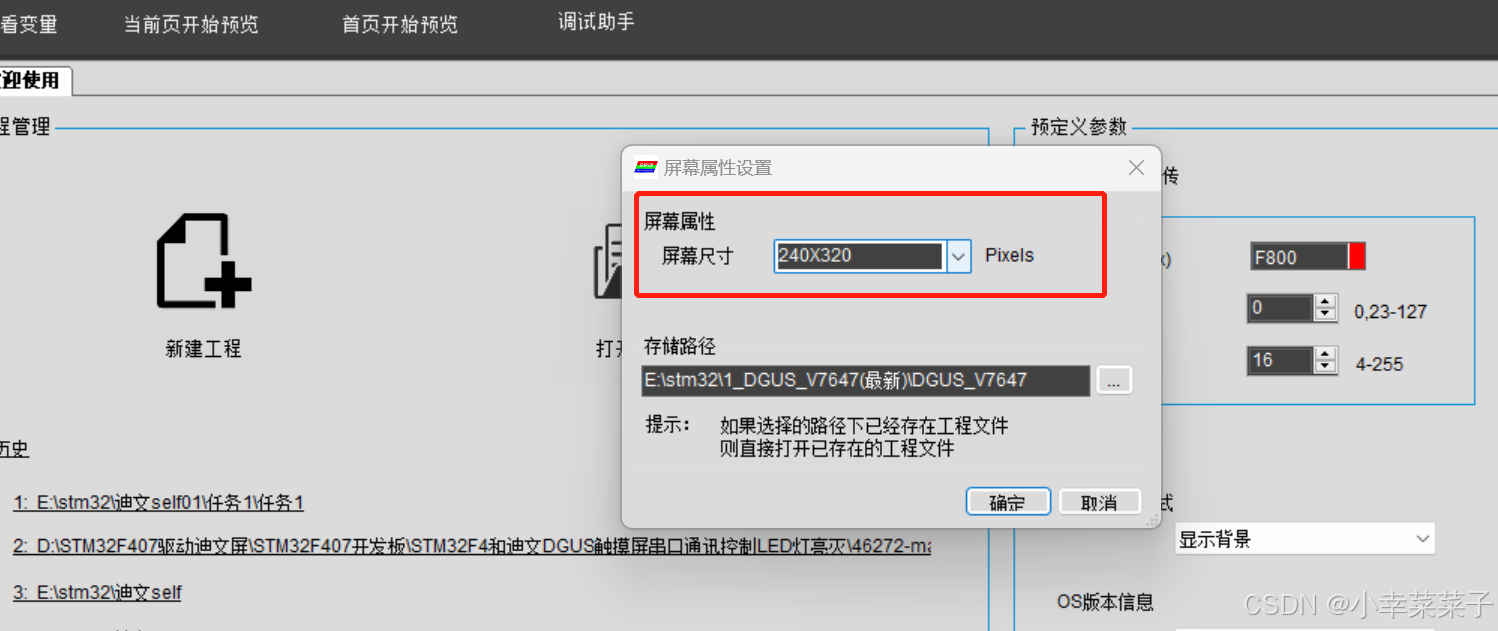

先设置对应屏幕的尺寸，我使用的是240*340

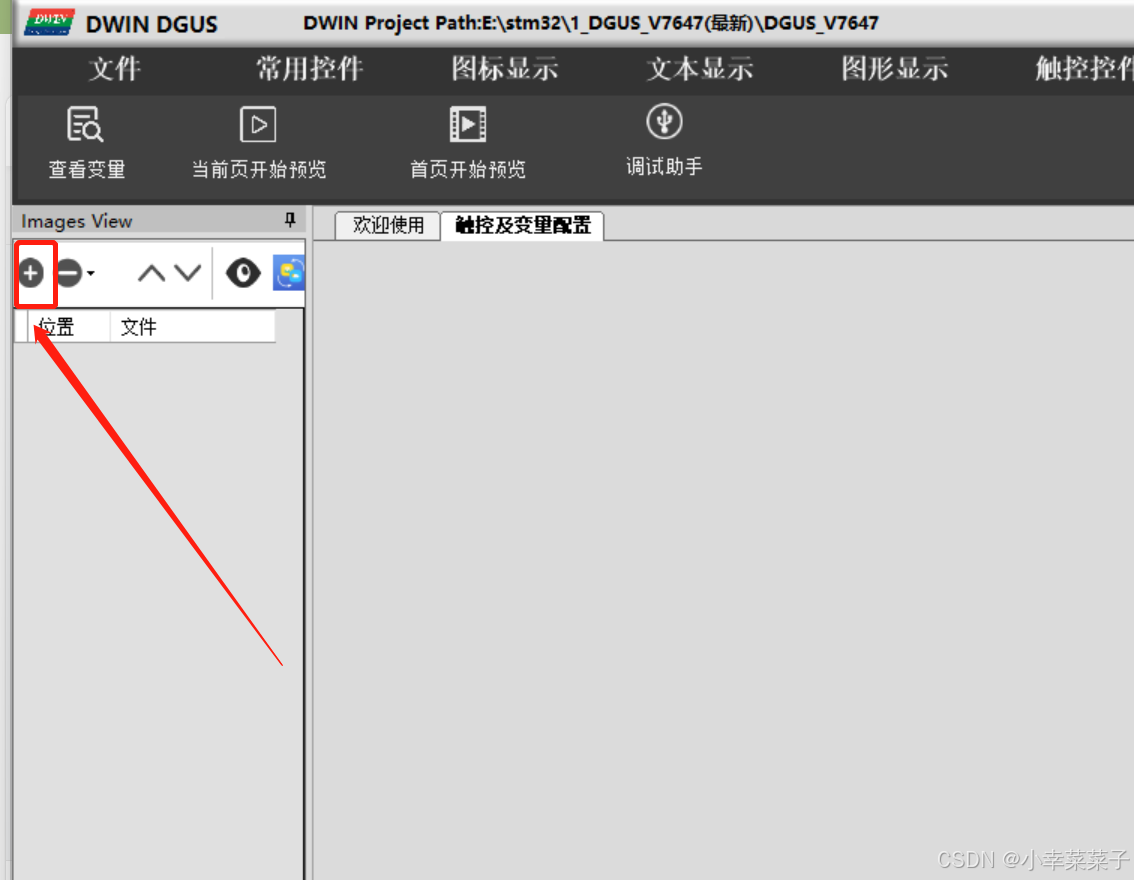

打开以后先添加所需背景图

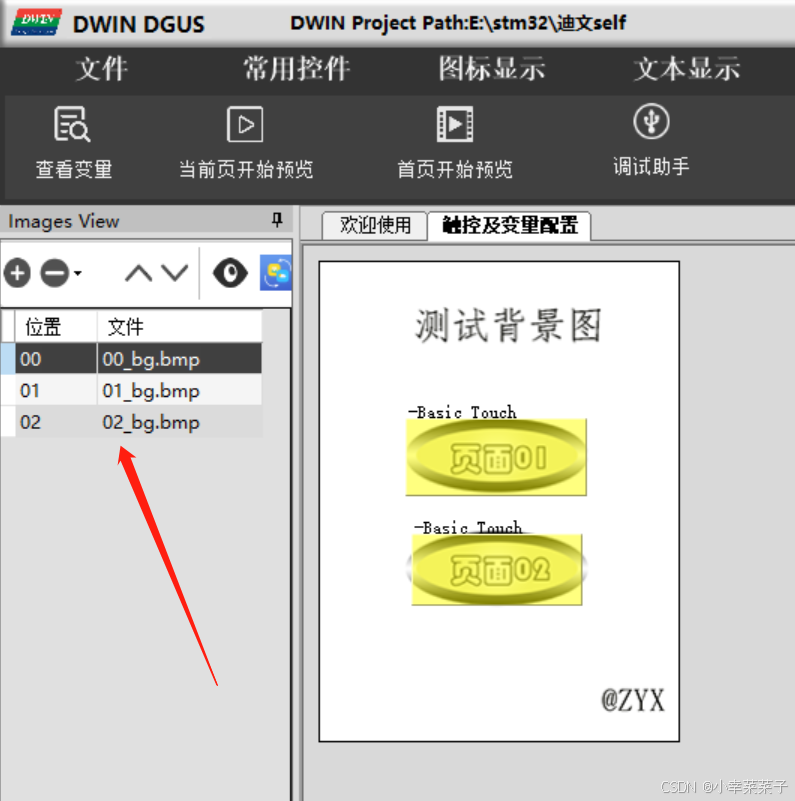

注意命名需要从0开始，建议最好依次00 01 02，以免出错。

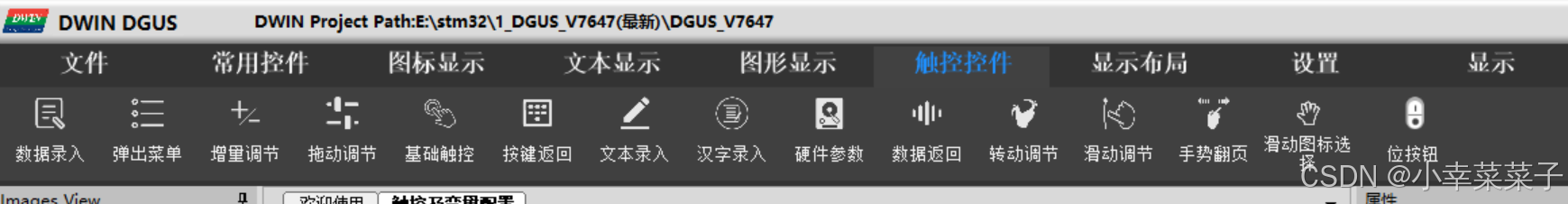

导入图片以后就可以在此基础上添加各种控件，我使用了2个基础触摸控件做演示。

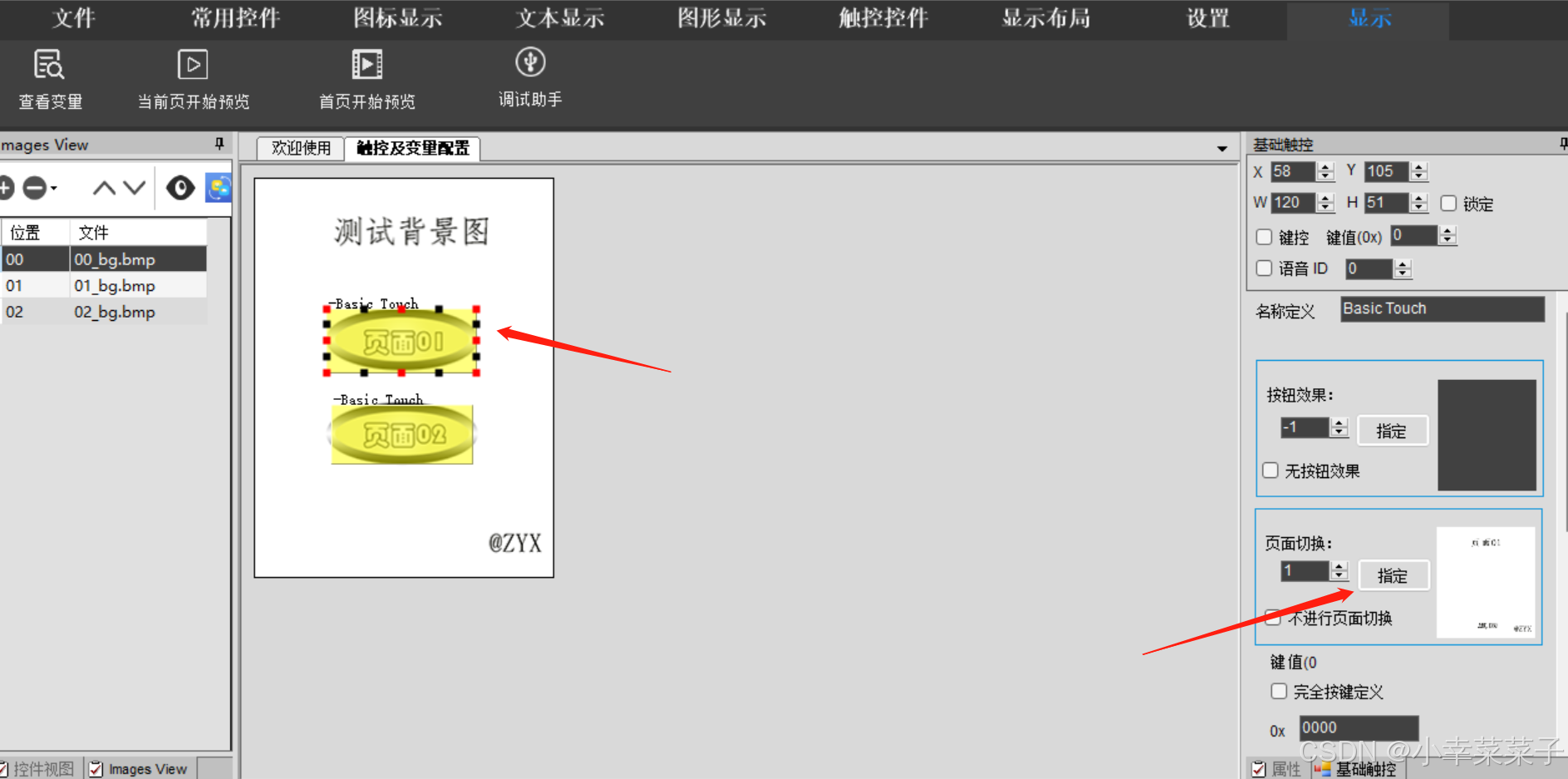

在页面1 和页面2 位置添加了基础触控，设置了对应跳转页面，以此来实现页面跳转功能。

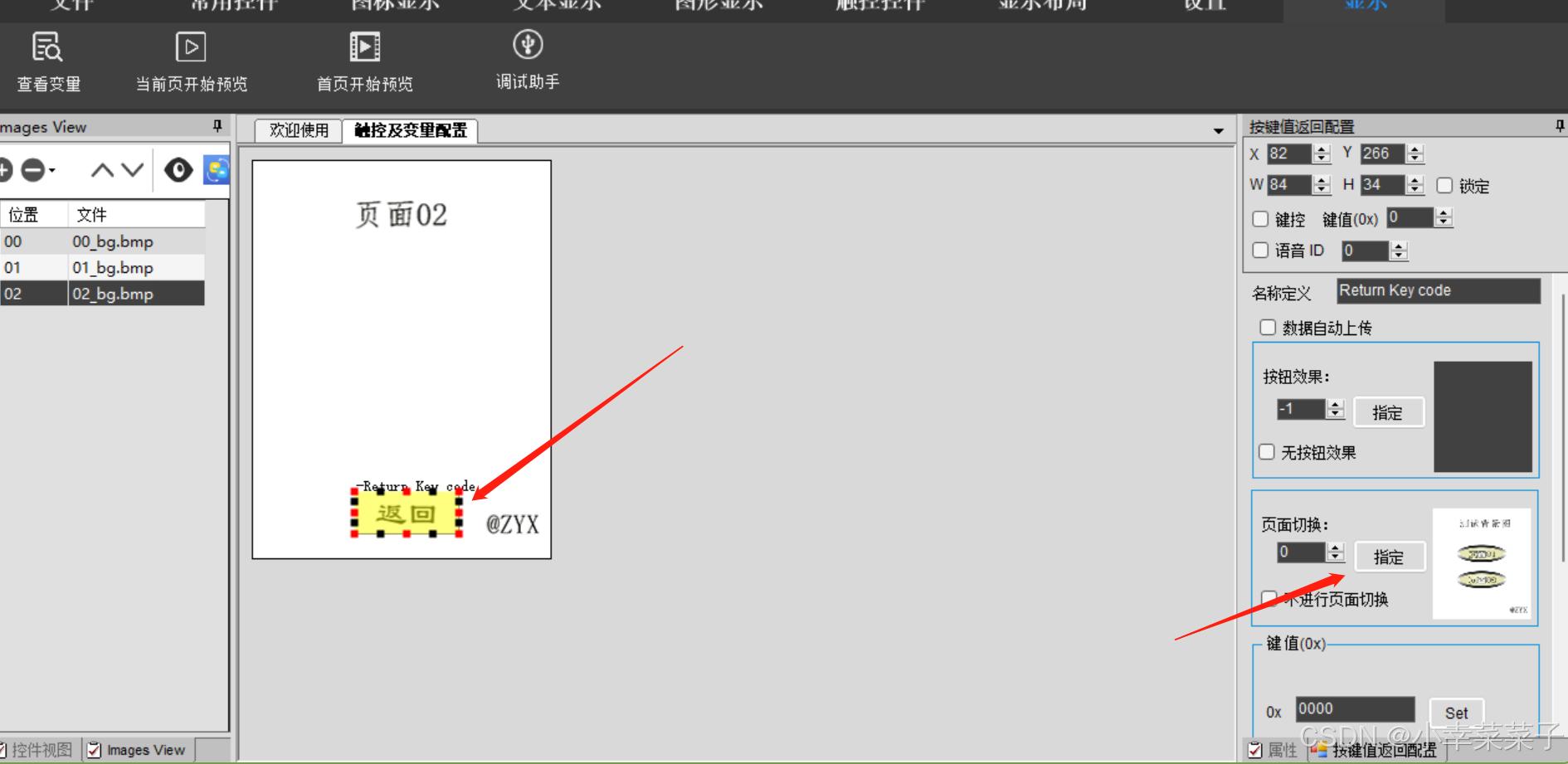

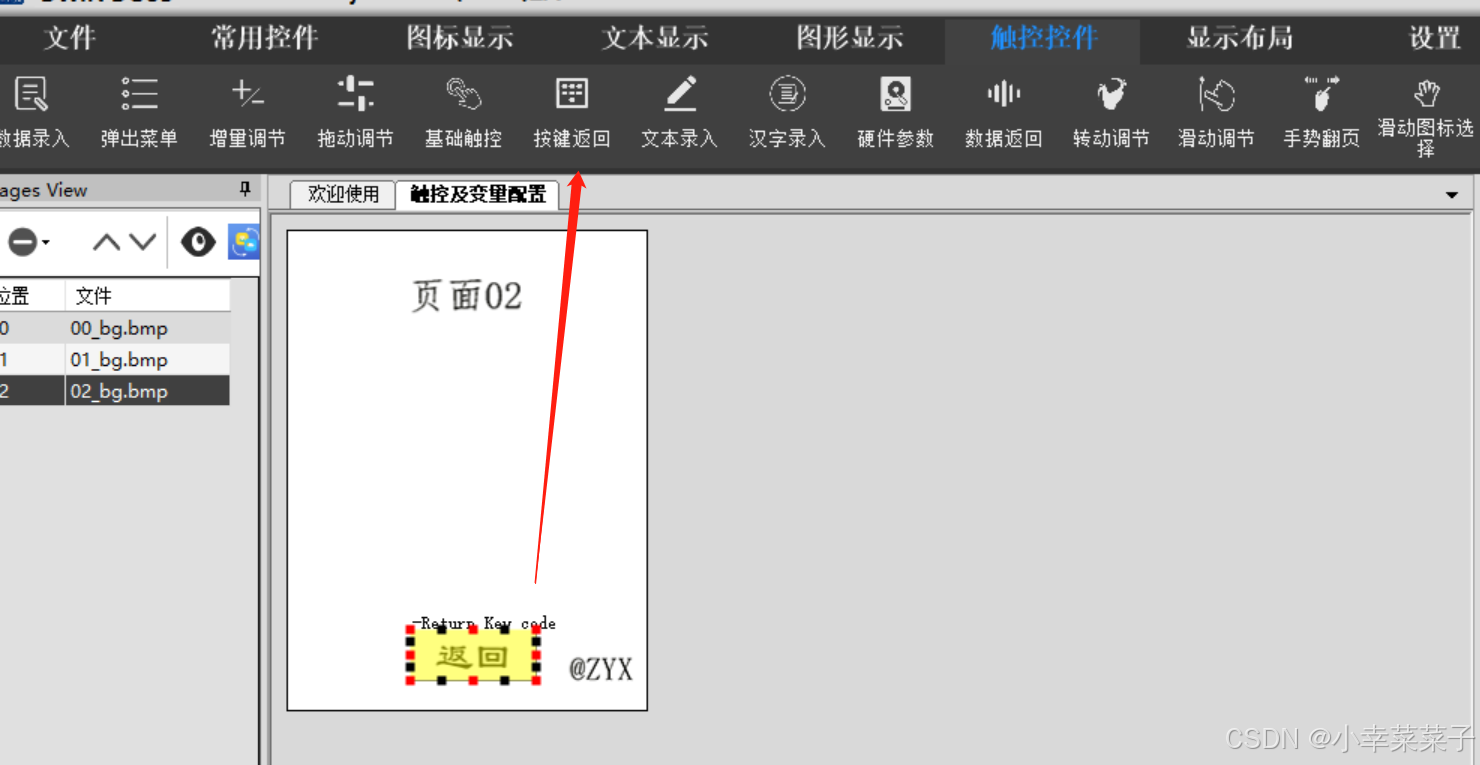

在页面1 和页面2的返回位置添加了按键返回，以此来实现返回首页的目的。

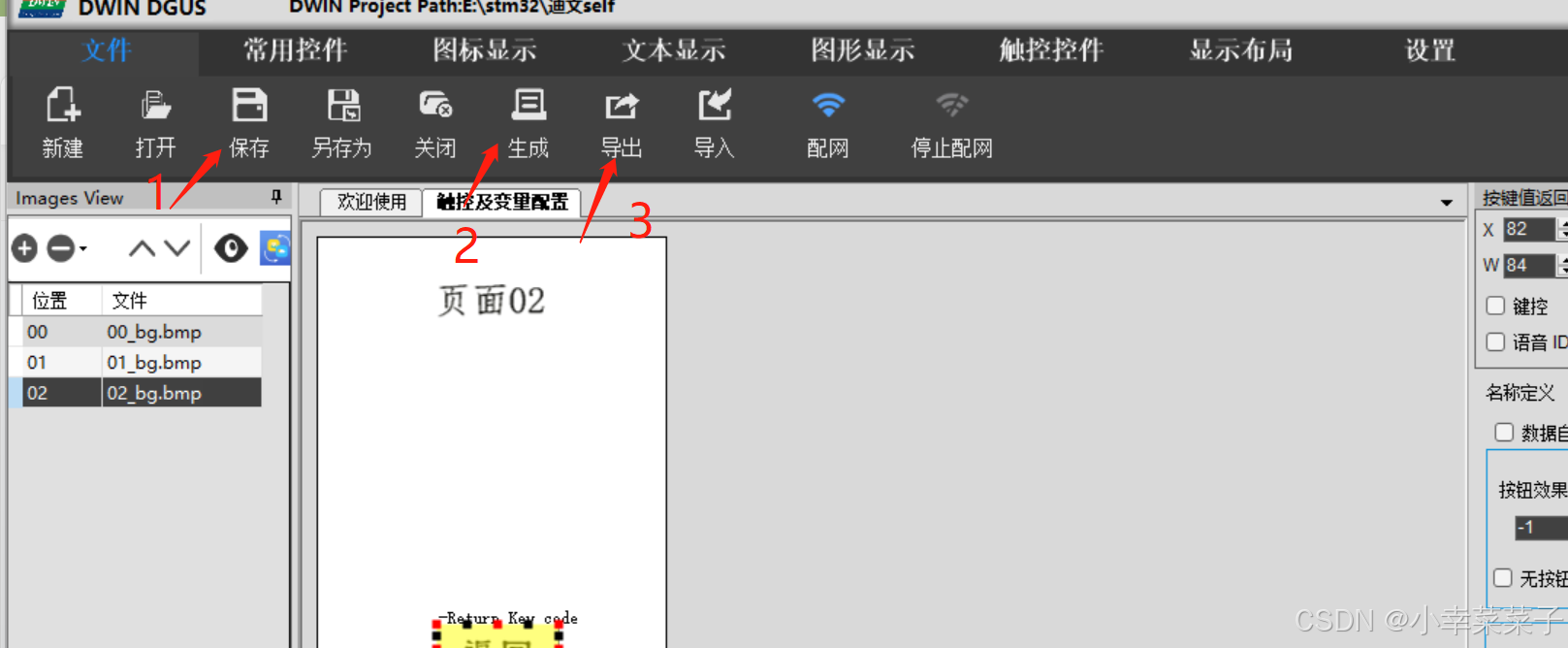

简单的页面切换就设置好了，然后依次点击：

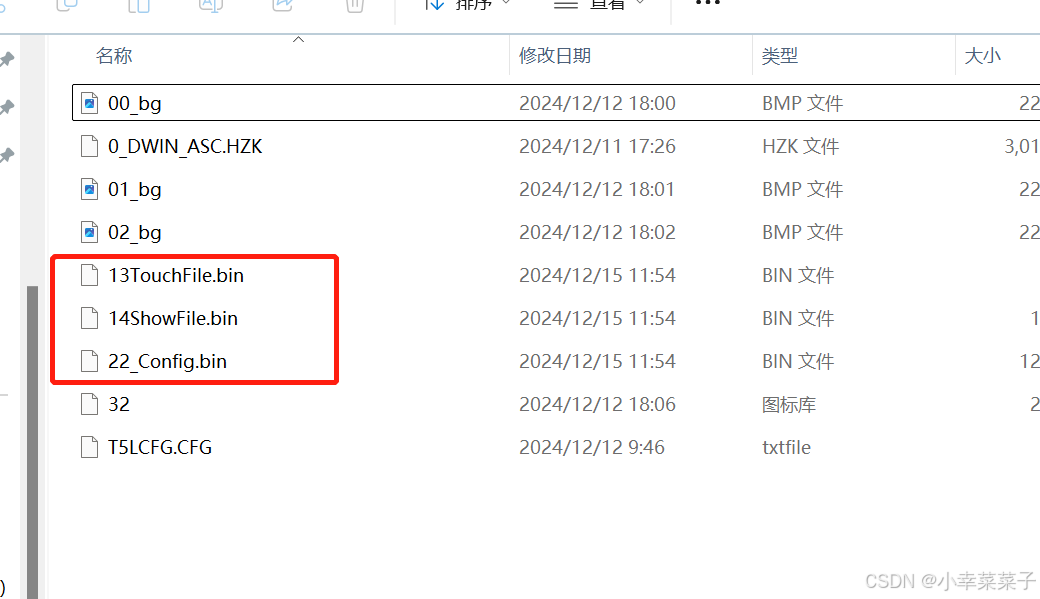

会生成13 14 22 的bin文件 ，保存在DOWN_SET文件夹中

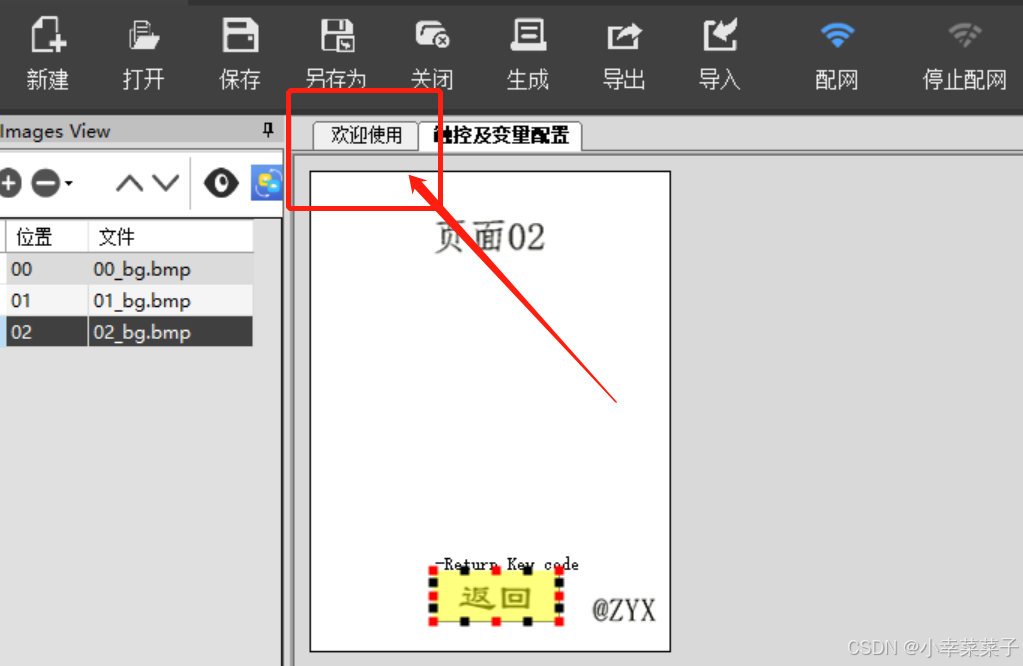

保存完后点击“欢迎使用”

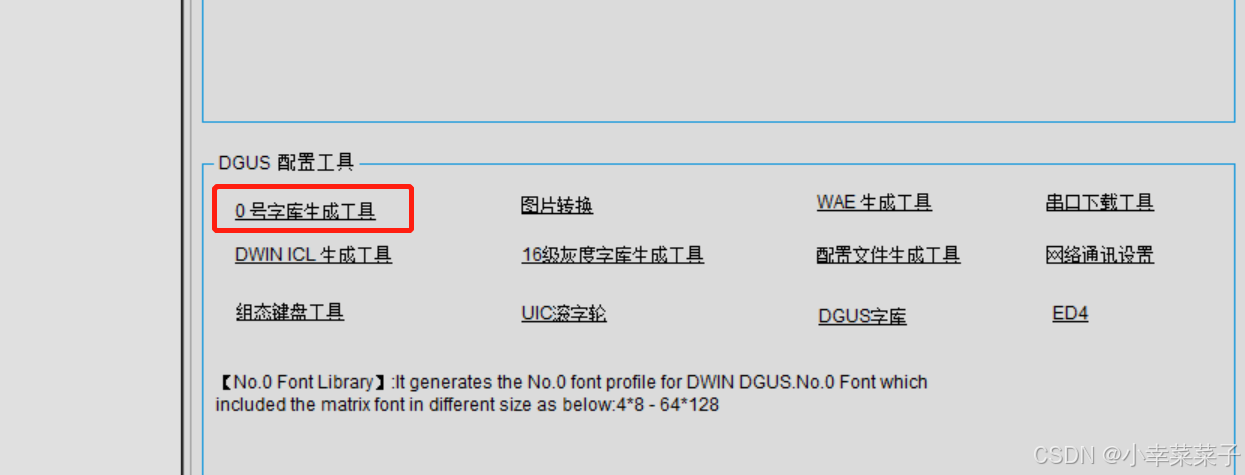

下滑后找到DGUS配置工具，点击0号字库生成工具，一般出厂屏幕应该已经烧录进去了，但是以防万一可以再烧录一次。

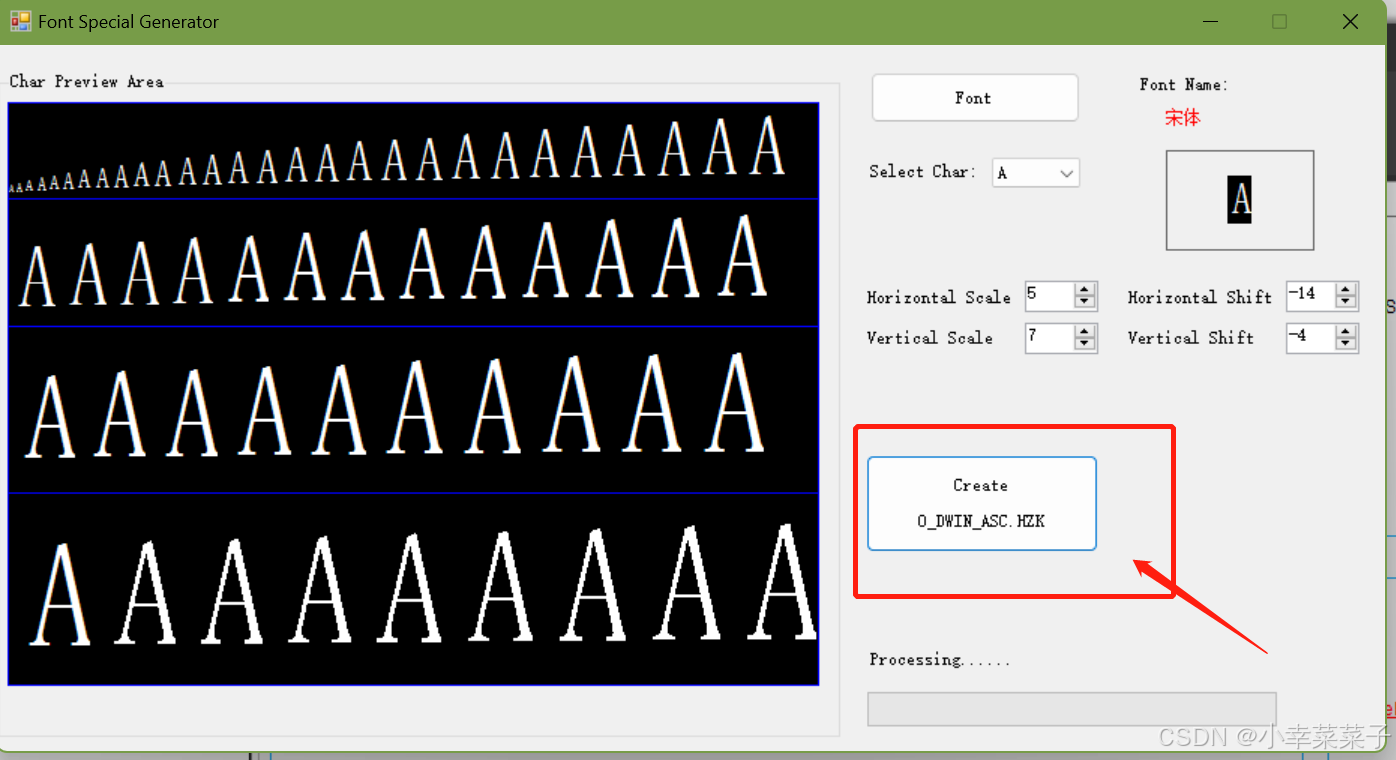

点击创建文件

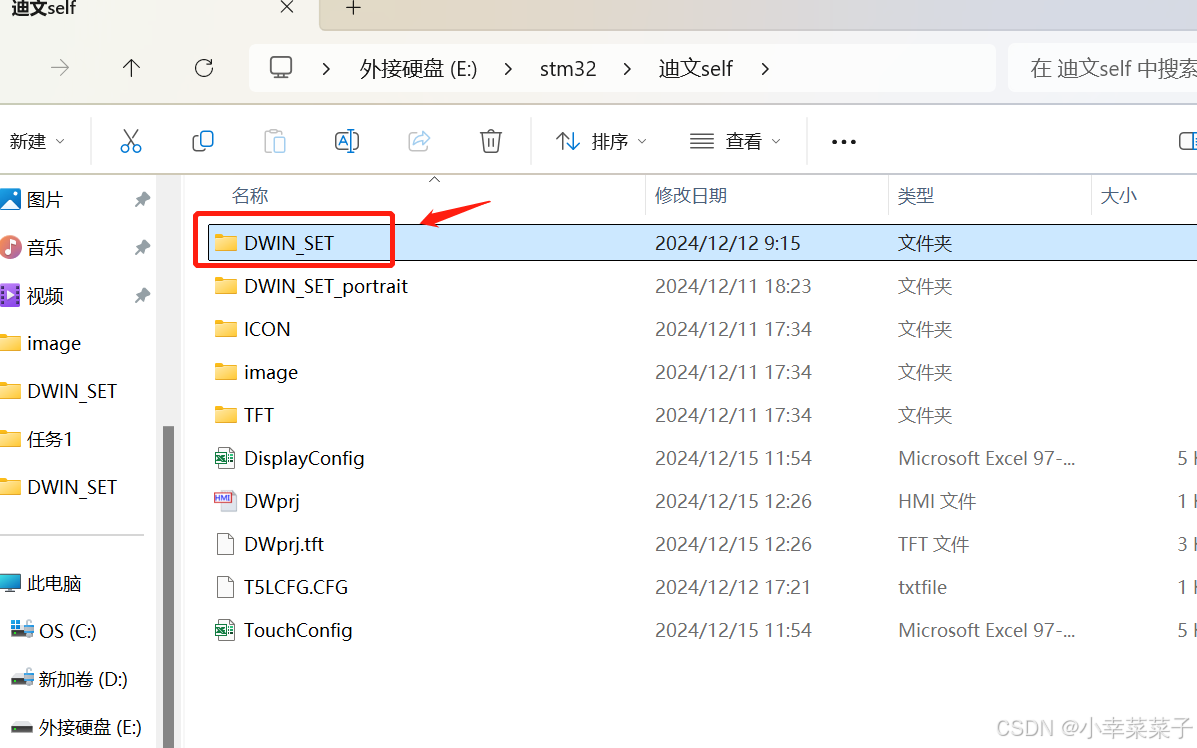

在前面的文件保存路径中找到DOWN_SET文件夹，将创建好的0号字库文件剪贴进去。

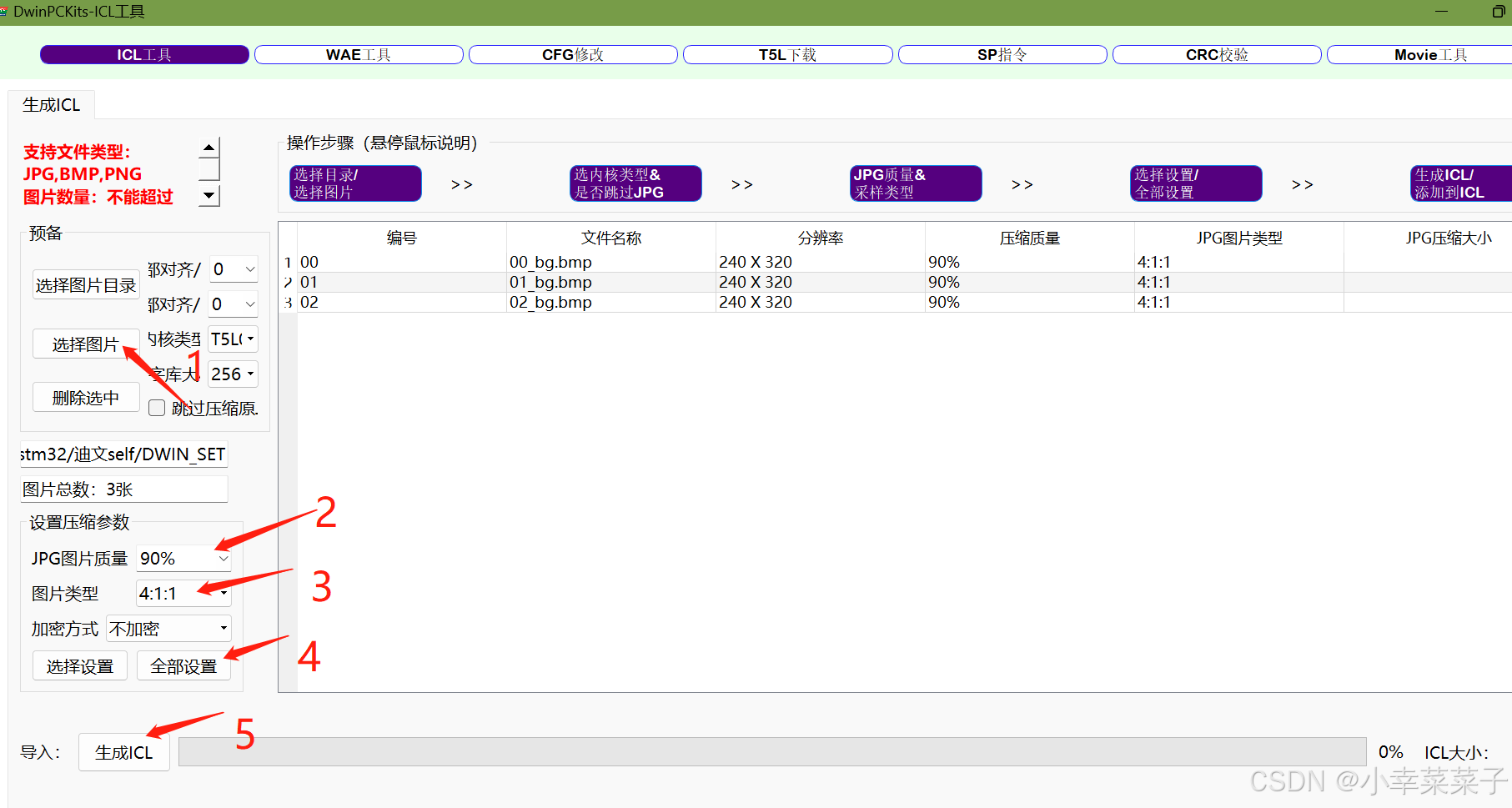

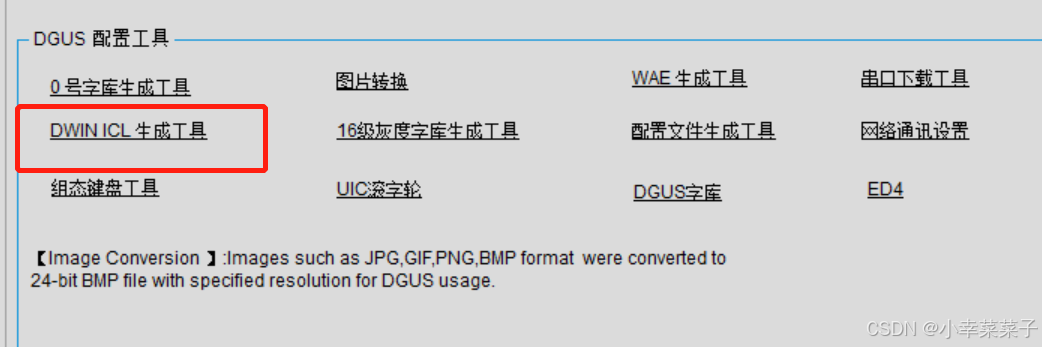

然后点击ICL文件生成，此步的作用是将背景图转化为屏幕可以直接读取的背景信息

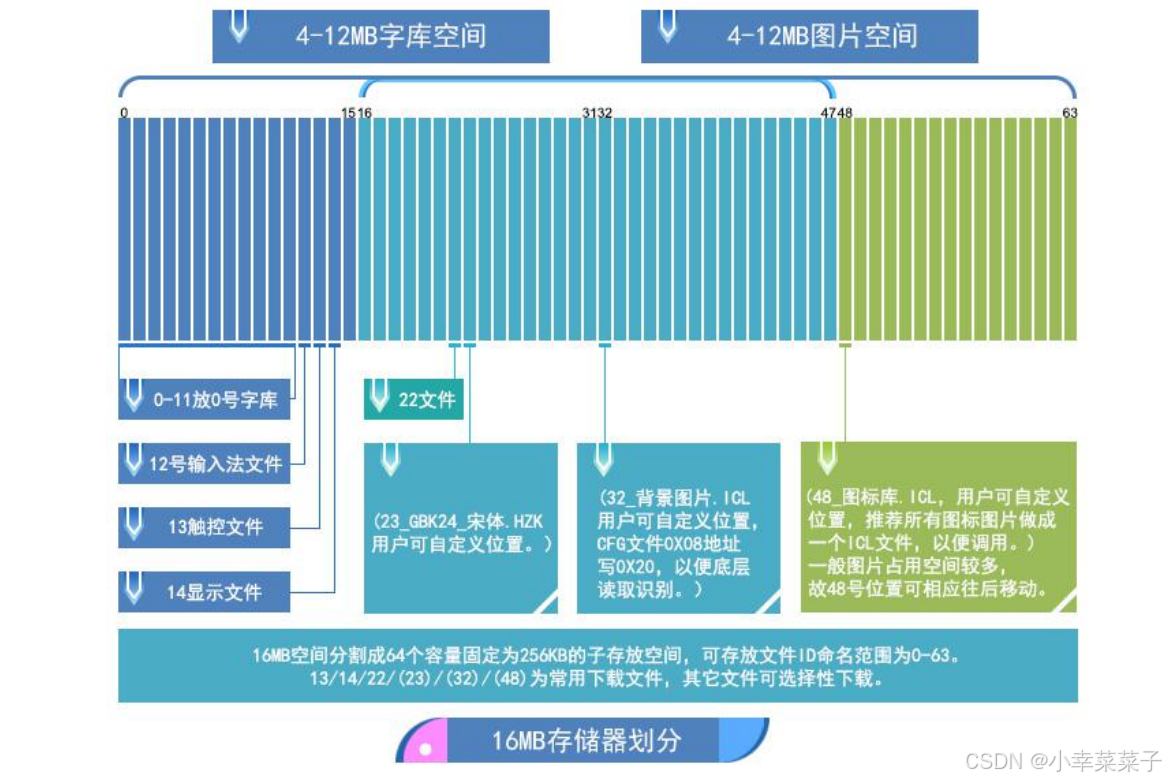

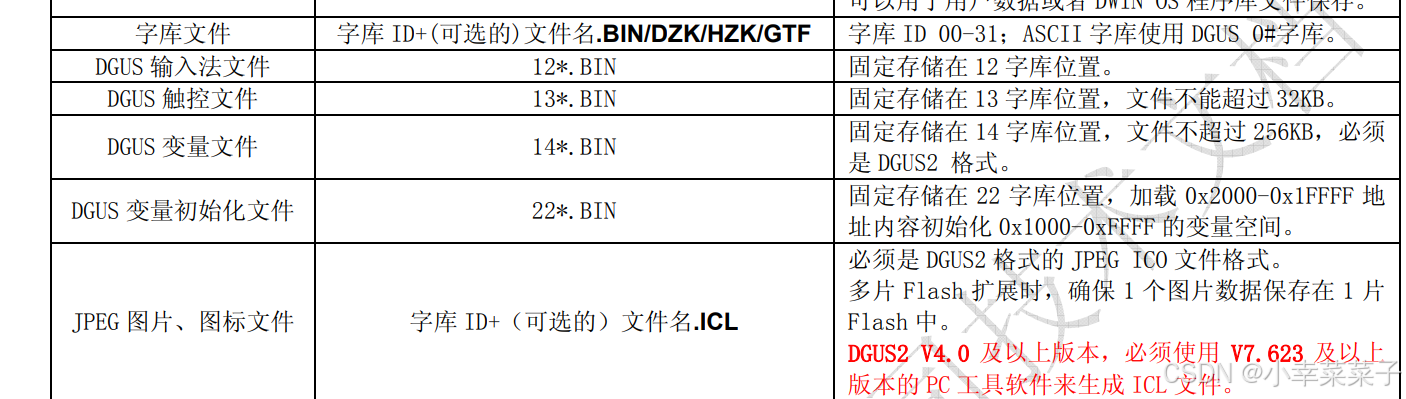

点击生成后保存，注意文件的命名需要是32开头，从通讯协议上可以查到为什么。

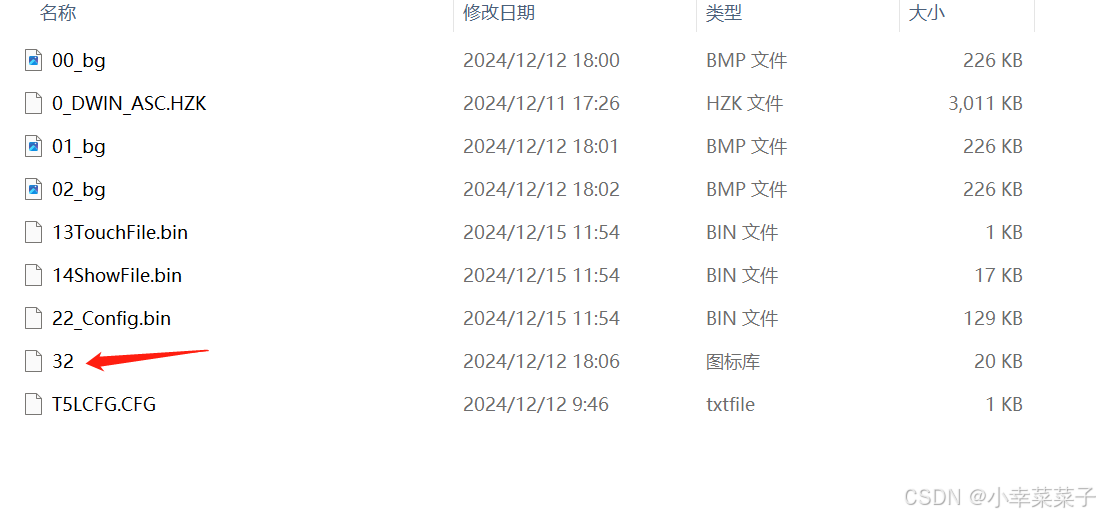

同样的保存在DOWN_SET文件夹中

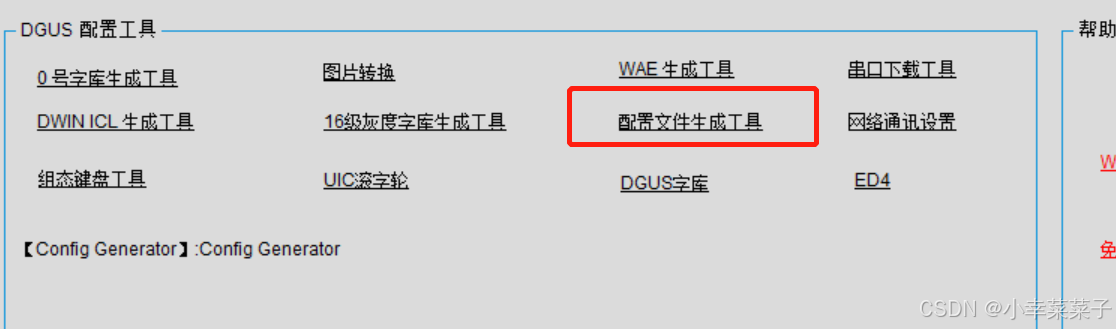

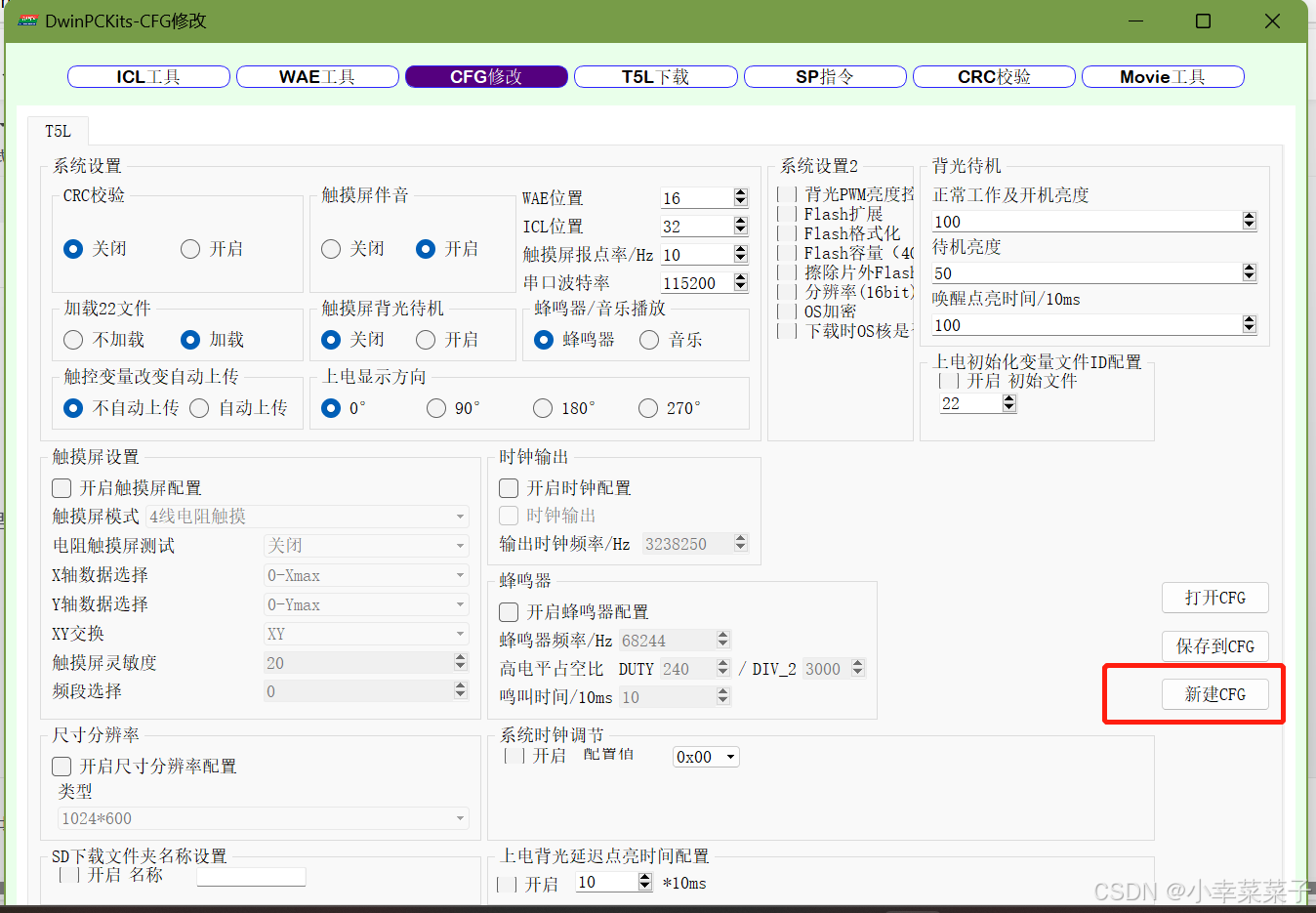

点击：配置文件生成，默认设置不用改，直接生成T5LCFG.CFG保存在DOWN_SET文件夹中

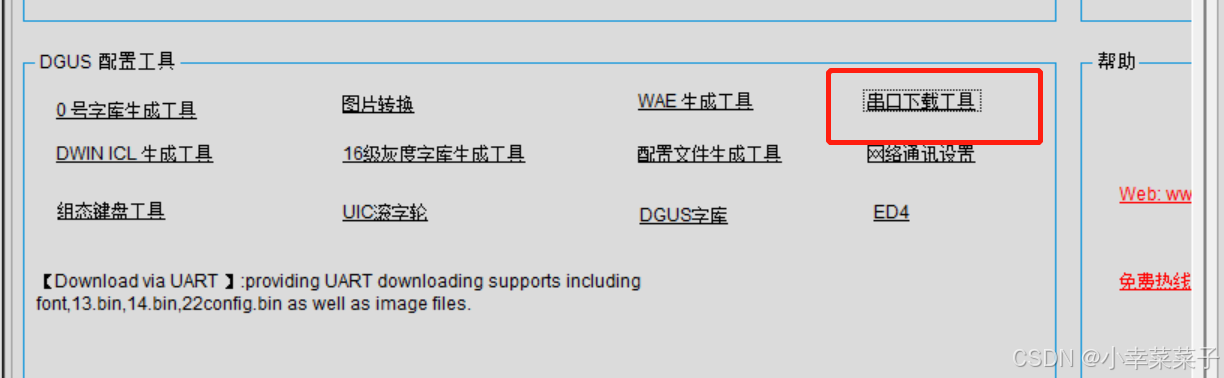

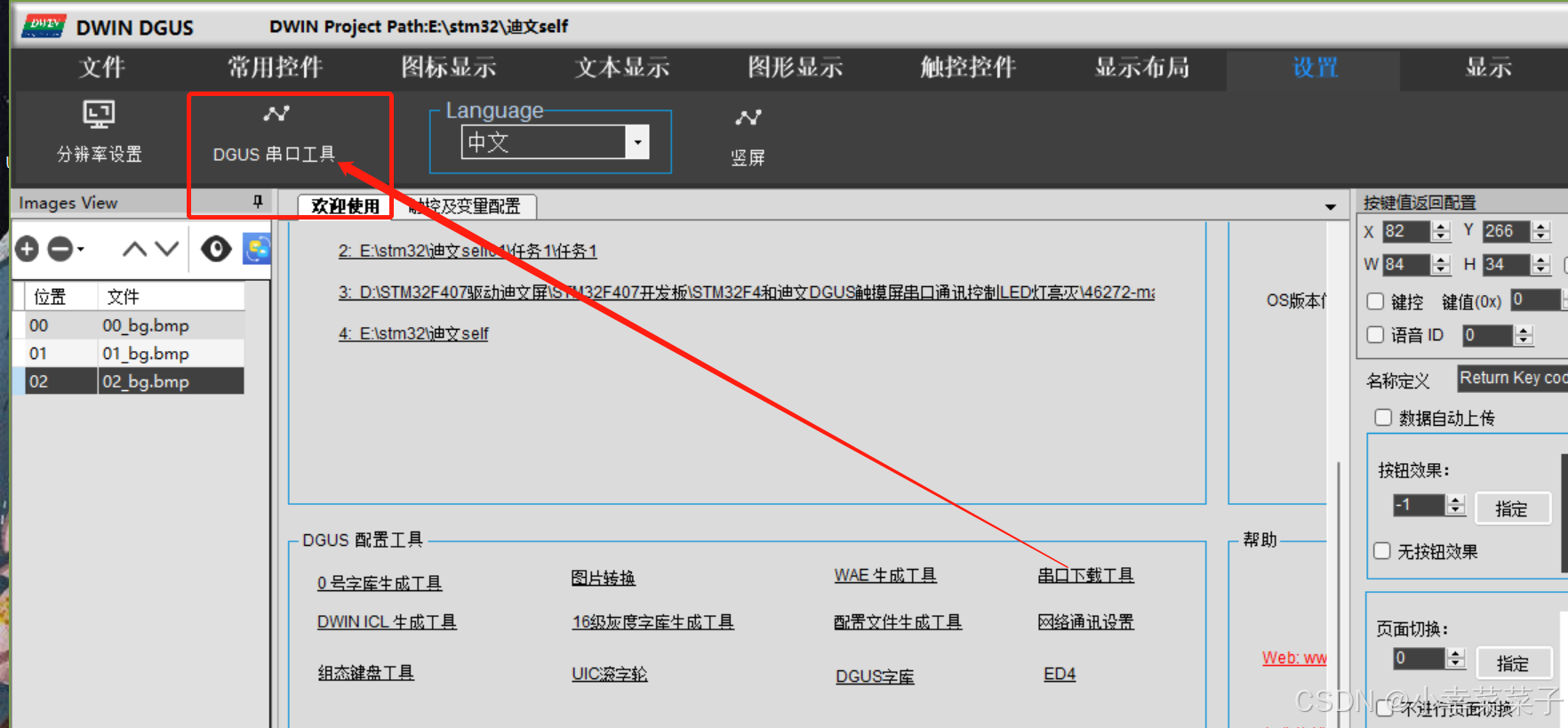

至此所有步骤结束，可以开始往屏幕中烧录文件。点击串口下载工具或者在顶部操作栏中点设置，选择DGUS串口工具。

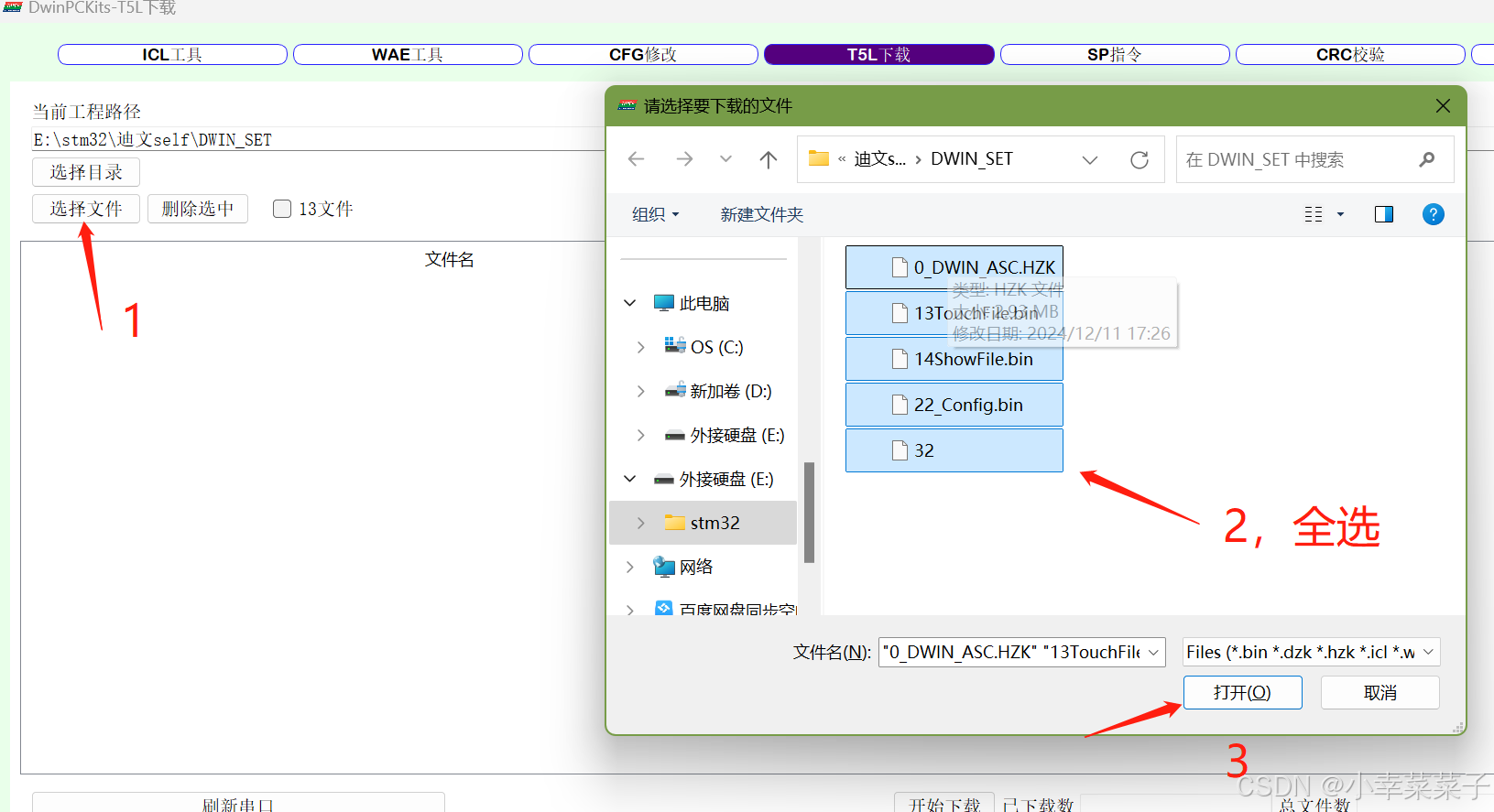

依次点击：

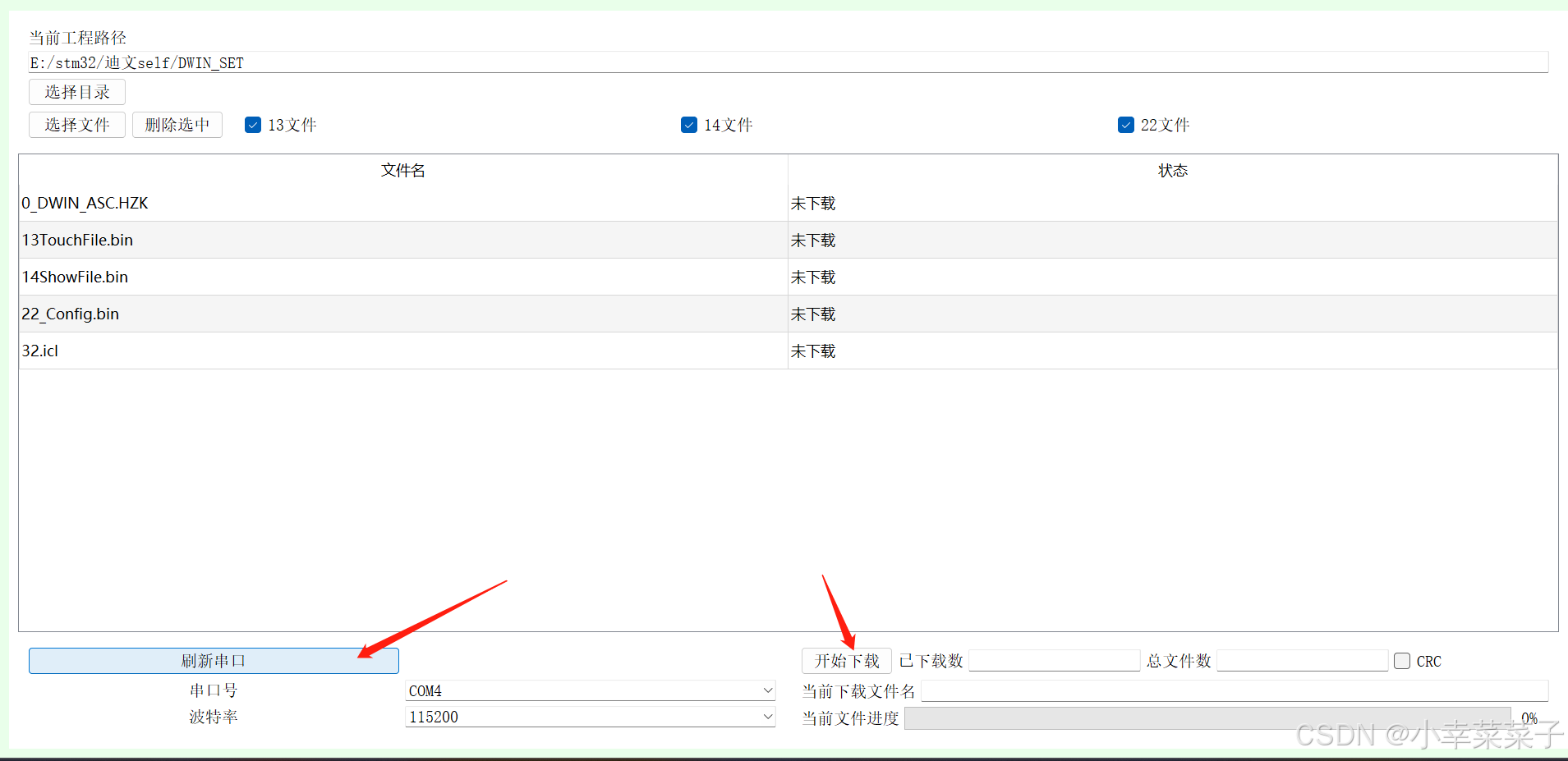

选择串口-开始下载-底部进度条可查看进度，0号字库烧录比较慢，除第一次烧录后，后面再烧录就可以不用选择了。

后续在此基础上重新配置文件主要点击保存-生成-导出，主要下载13 14 22 和配置的32背景图文件。

下载完成之后屏幕就直接显示在上位机上配置的内容了。

后面个性化需求可据此随意发挥。

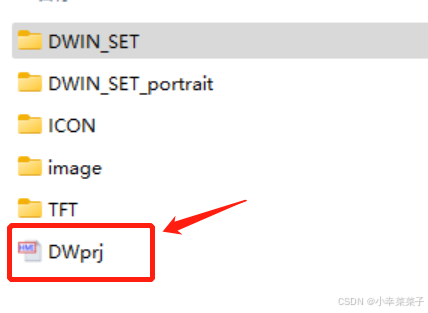

2——打开已有工程，对应的HMI文件，可直接在此基础上修改。

【过程中碰到的一些脑残问题】

问题很简单，但是碰到了就得耗费大量时间排查，很搞人心态。

*屏与电脑无法通信问题——上面第三点已解释

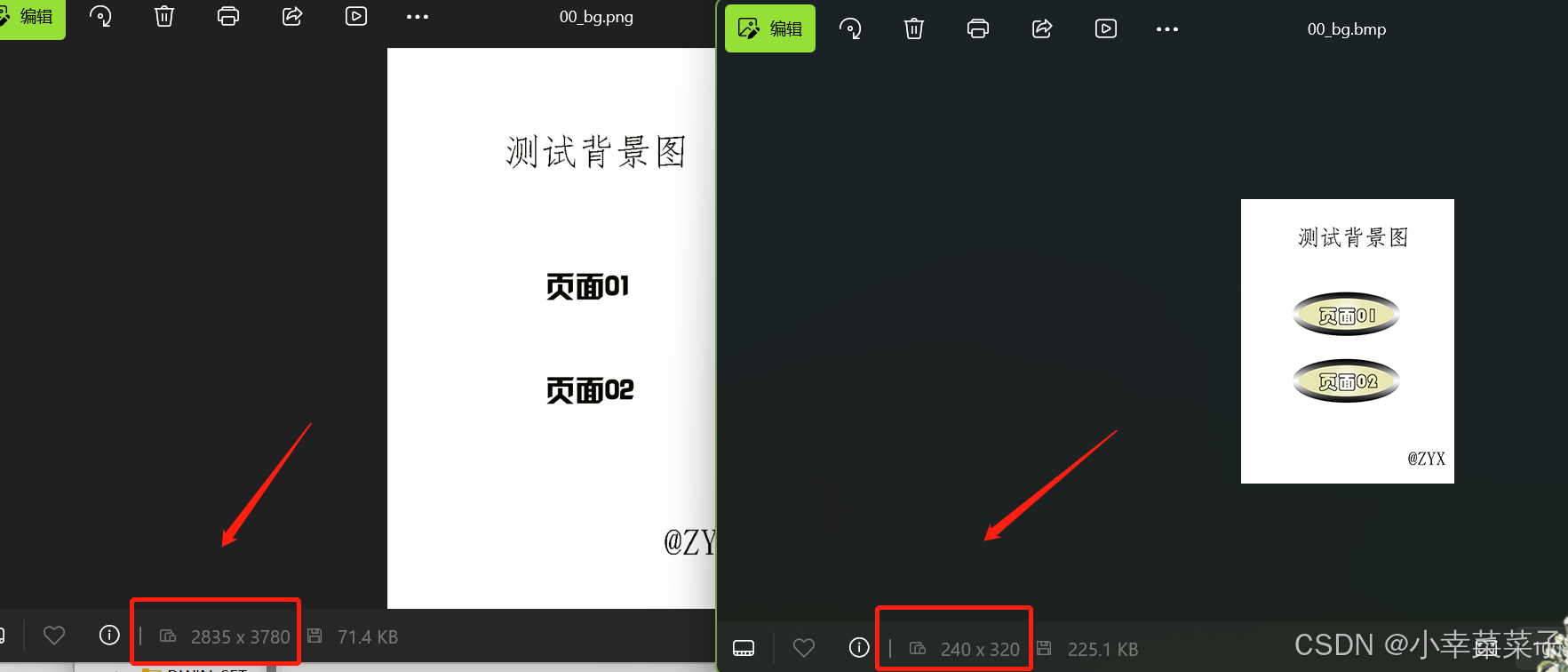

*所有东西都设置好以后，串口烧录/SD卡烧录屏幕无法显示——检查背景图的尺寸是否和屏幕尺寸一致（在这步我是用PS直接导出的图片，尺寸是用像素点设置的，没有注意具体导出尺寸，结果影响显示，修改好以后显示正常。）
