一、下载库文件
EPLAN 的部件库是可以更新的,一般元器件厂商会提供其部件文件,以 SIEMENS 为例
1、进入网站,点击EPLAN 的图标
https://www.automation.siemens.com/bilddb/index.aspx?lang=en

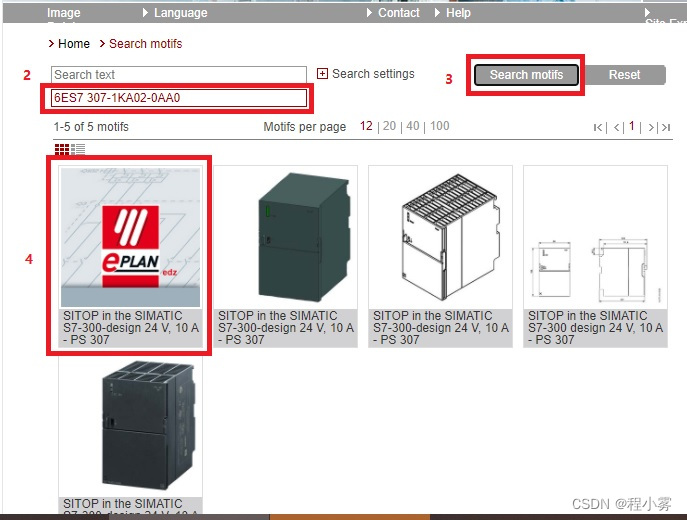

2、在订货号搜索框中输入所需部件订货号
3、点击搜索按钮
4、点击搜索结果中带 EPLAN 图标的链接

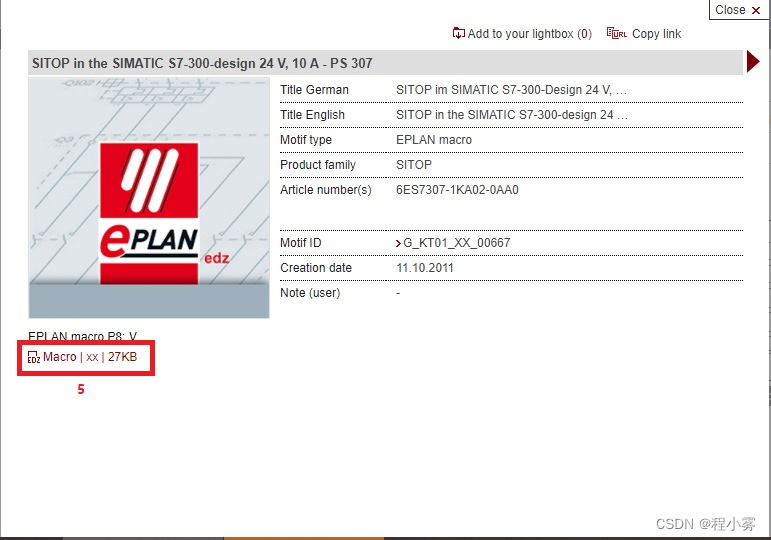

5、进入下载页面,点击下载链接
6、将文件下载到指定目录,并重命名为可以识别的名字,这里下载一个 PLC 电源模块的库文件,重命名为 PS 307 10A,这样做方便以后的识别与管理。
二、更新导入库文件

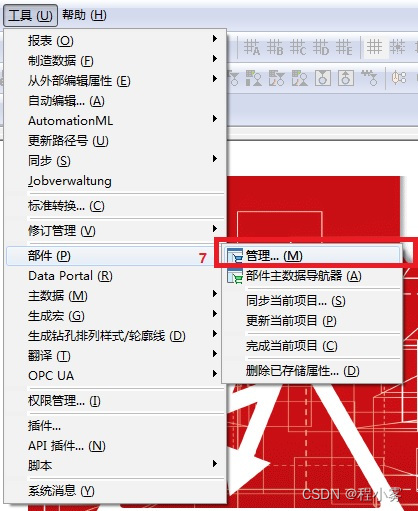

7、点击菜单"工具"-“部件”-“管理”
8、进入“部件管理” 对话框 ,选择 “部件”-“电气工程”-零部件
9、点击右下方第一个按钮 “附加”
10、在弹出的快捷菜单中点击 “导入”

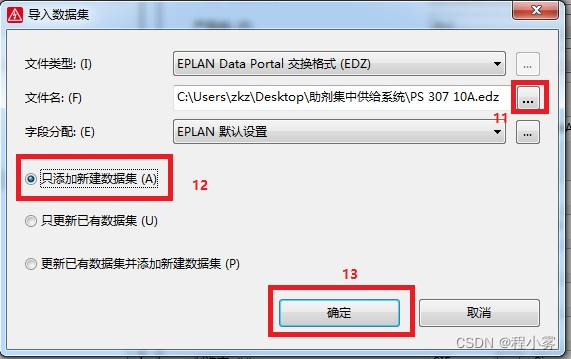

11、点击 文件名项最右侧的 “…” 找到刚才下载并重命名后的库文件,并打开
12、选择 “只添加新建数据集” ,该选项在更新数据库的时候只更新新添加的数据记录,因此速度较快
13、点击 “确定” 按钮
14、稍等几秒钟,就添加进去了,在 “部件”-“零部件”-“PLC”-“常规”-“SIE” 中选中我们添加的部件订货号6ES7 307-1KA02-0AA0
15、为了我们查找方便,在名称1中添加一些注释文本,这里为:PLC 电源 PS307 10A,然后关闭该窗口

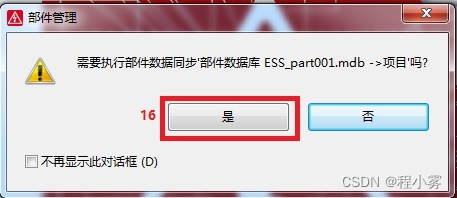

16、系统会自动弹出一个询问是否更新同步部件数据库,我们当然选择“是”
三、使用库文件

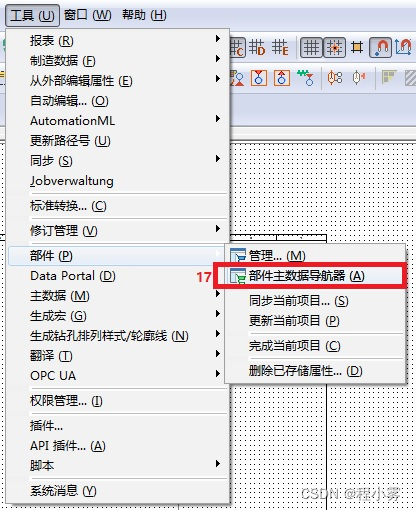

17、选择 “工具”-“部件”-“部件主数据导航器”

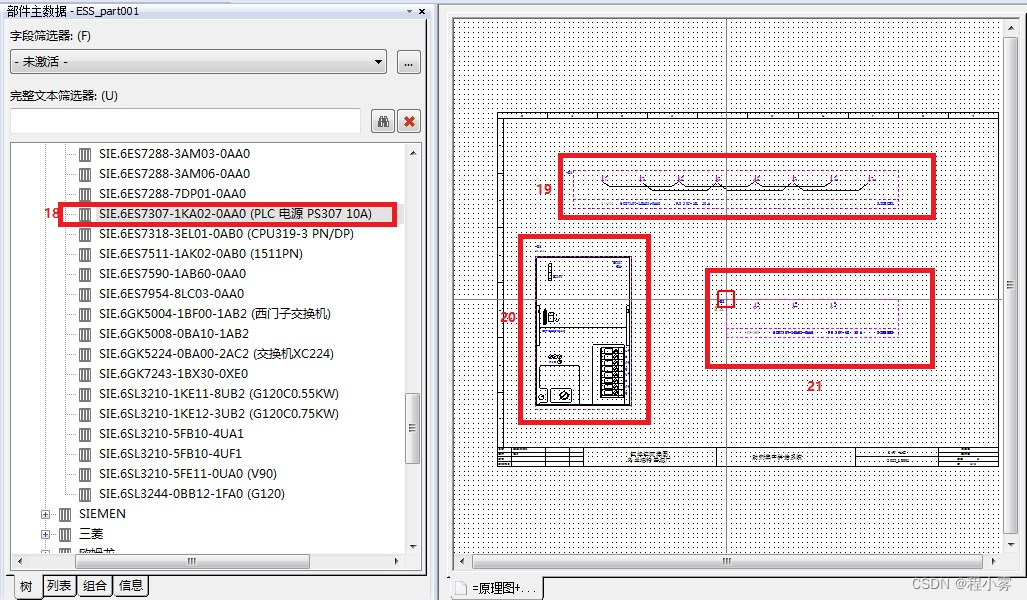

18、找到刚才更新的部件,因为我们做了注释,因此非常容易的就找到了。将它拖入到绘图区中,并按 “Tab” 键,更换显示形式
19、形式1
20、形式2
21、形式3
库文件的下载、更新导入以及使用就写到这里
如有错误敬请高人指点,书写的易读性可否,希望大家多提意见。
