[IPSec]手工方式建立IPSec隧道

适配

适用于华为所有版本、所有形态的路由器

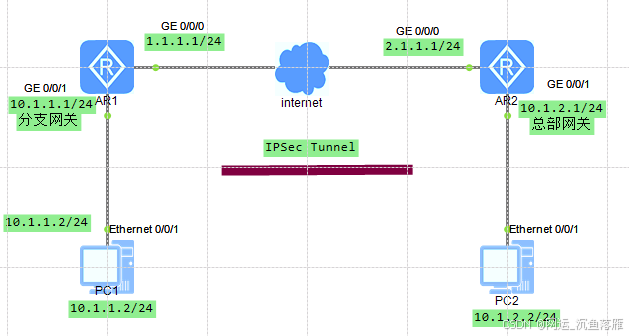

需求目的

1. RouterA为企业分支网关，RouterB为企业总部网关，分支与总部通过公网建立通信。
2. 分支子网为10.1.1.0/24，总部子网为10.1.2.0/24。
3. 企业希望对分支子网与总部子网之间相互访问的流量进行安全保护。
4. 分支与总部通过公网建立通信，可以在分支网关与总部网关之间建立一个IPSec隧道来实施安全保护。
5. 由于维护网关较少，可以考虑采用手工方式建立IPSec隧道。

操作步骤

1. 分支网关AR1配置

#
system
#
undo in en
#
sysname RA
#
acl number 3001     //配置扩展ACL（3000-3999任意）
 rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255       //匹配从分支子网到总部子网的流量   permit 允许  any 禁止
#
ipsec proposal tran1     //设置ipsec提议，名字叫tran1
 esp authentication-algorithm sha2-256   //设置ESP认证算法模式SHA-256
 esp encryption-algorithm aes-128    //指定ESP的加密算法模式AES-128
#
ipsec policy cyly 10 manual      //配置IPsec策略，名字叫cyly，优先级10，设置手动模式
 security acl 3001     //使用指定的ACL
 proposal tran1        //指定提议
 tunnel local 1.1.1.1   //设置本地隧道IP地址
 tunnel remote 2.1.1.1  //设置远程隧道IP地址
 sa spi inbound esp 54321   //配置入方向的SA  使用SPI值为54321
 sa string-key inbound esp cipher %$%$kerE(q-se7BvE0Hy>c!=,.2n%$%$    //设置SA配置的 加密密钥（注意，这里我写的明文密码是Huawei@123，自己根据需求定义，你按照正常的密码输入即可，使用命令： d th 他就会转换成密文）
 sa spi outbound esp 12345   //配置出方向的SA  使用SPI值为12345
 sa string-key outbound esp cipher %$%$kerE(q-se7BvE0Hy>c!=,.2n%$%$    //设置SA配置的 加密密钥（注意，这里我写的明文密码是Huawei@123，自己根据需求定义，你按照正常的密码输入即可，使用命令： d th 他就会转换成密文）
#
interface GigabitEthernet0/0/0
 ip address 1.1.1.1 255.255.255.0
 ipsec policy cyly   //策略调用到接口
#
interface GigabitEthernet0/0/1
 ip address 10.1.1.1 255.255.255.0
#
ip route-static 2.1.1.0 255.255.255.0 1.1.1.2   //配置一条目的地址是总部外网出口的静态路由
ip route-static 10.1.2.0 255.255.255.0 1.1.1.2  //配置一条目的地址是总部内网的静态路由
#

2. 总部网关AR2配置
   配置和RA1一样，只是改变一下方向

#
system
#
undo in en
#
sysname RB
#
acl number 3001     //配置扩展ACL（3000-3999任意）
 rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255       //匹配从分支子网到总部子网的流量   permit 允许  any 禁止
#
ipsec proposal tran1     //设置ipsec提议，名字叫tran1
 esp authentication-algorithm sha2-256   //设置ESP认证算法模式SHA-256
 esp encryption-algorithm aes-128    //指定ESP的加密算法模式AES-128
#
ipsec policy use 10 manual
 security acl 3001
 proposal tran1
 tunnel local 2.1.1.1
 tunnel remote 1.1.1.1
 sa spi inbound esp 12345
 sa string-key inbound esp cipher %$%$kerE(q-se7BvE0Hy>c!=,.2n%$%$
 sa spi outbound esp 54321
 sa string-key outbound esp cipher %$%$kerE(q-se7BvE0Hy>c!=,.2n%$%$
#
interface GigabitEthernet0/0/0
 ip address 2.1.1.1 255.255.255.0
 ipsec policy use
#
interface GigabitEthernet0/0/1
 ip address 10.1.2.1 255.255.255.0
#
ip route-static 1.1.1.0 255.255.255.0 2.1.1.2
ip route-static 10.1.1.0 255.255.255.0 2.1.1.2
#

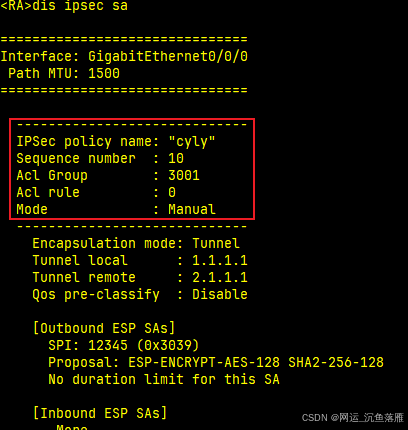

3. 验证

dis ipsec sa
