LDO反馈引脚的兼容设计

LDO反馈引脚的兼容设计方案

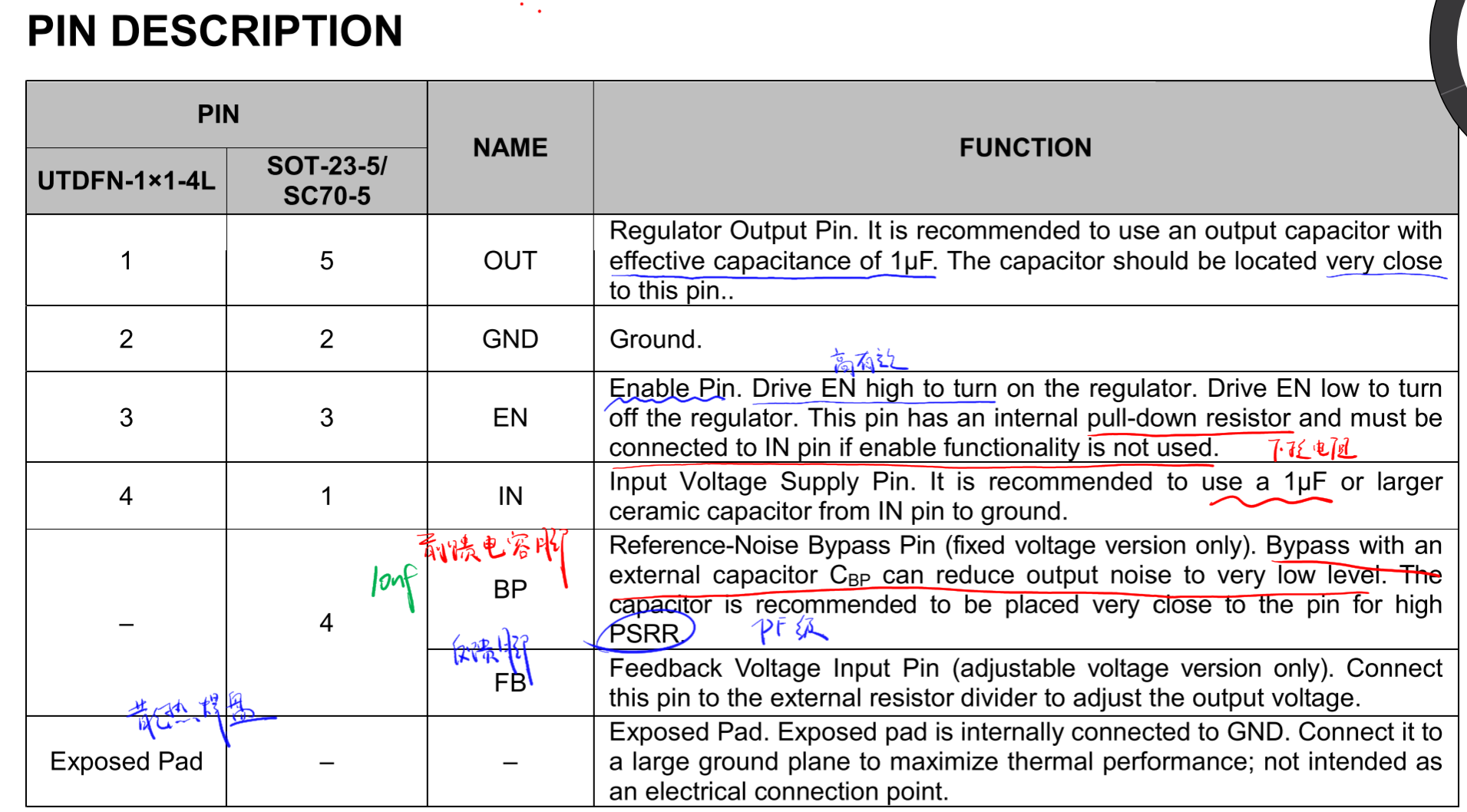

图示为一款LDO芯片的引脚描述,其中4脚为反馈引脚,我们来看一下反馈引脚的设计。这个引脚有两个功能,它可以作为前馈引脚,放置一个旁路电容,可以减少噪声。作为反馈引脚的话可以台调节输出带你呀,方法就是使用两个电阻进行分压。在设计的时候我们可以预留一个电容的位置,同时兼顾两种功能,当需要使用到前馈功能的时候就把电容焊接上,需要使用反馈功能的时候把两个电阻焊接上。如图所示为兼容设计。
