电子学综合实验装置
一、装置介绍

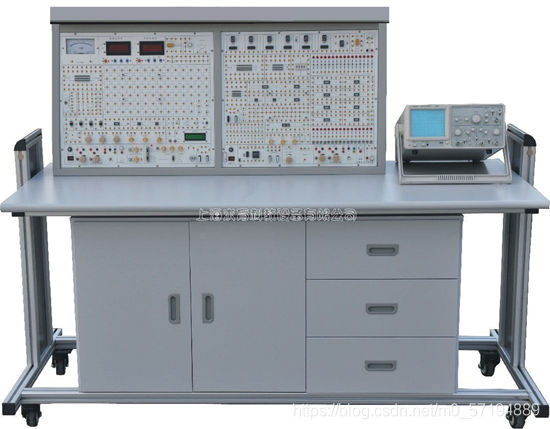

QY-DQJ05电子学综合实训台是依据目前我国数字电子技术、EDA 技术及其应用、教学实验开发生产，能对上述实验项目和课程设计进行操作，符合实验教学大纲的要求。
1 、输入电源：单相三线 220V±10% 50Hz
2 、工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85%( 25 ℃ ) 海拔＜ 4000m
3 、装置容量：＜ 200VA
4 、外形尺寸： 155×80× 123cm
二、装置配置
装置主要由实验控制屏和实验桌两部分组成。实验控制屏由两套数电功能板组成，可以同时开设两组数电实验。主要功能组成如下 :
直流稳压电源压电源 :±5V/1A 两路 ;0.0 ～ 18V/0.75A 连续可调两路 ( 通过适当的连接 , 可得到 0 ～ ±18V 及 0 ～ 36V 连续可调电源 ),+5V 电源还设有短路报警、指示功能，以上电源均有短路软截止自动恢复保护功能。
脉冲信号源：计数脉冲源 0.5Hz ～ 300kHz 分档连续可调；输出四路 BCD 码基频、二十分频、四分频、八分频，基频输出频率分 1Hz 、 1kHz 、 20kHz 三档粗调，每档附近又可进行细调；正负各两路输出的单次脉冲源。
提供五功能逻辑笔、 LED 发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器（六位）、拨码盘、复位按钮、杨声器、音乐片及电位器等。
还设有高可靠圆脚集成块插座（ 40P2 只、 28P1 只、 24P1 只、 16P5 只、 14P6 只、 8P2 只）及镀银长紫铜管等，供插各种集成块及器件等。
数电实验功能板设有可装、卸固定线路实验小板的插座四只，可选购数字 EDA 下载板。
三、实验项目
装置提供数电实验指导书，具有相当的深度和广度，各级各类学校可根据自己教学的需要进行选择，还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。
