Sniffer与Wireshark抓包实验：揭秘ICMP与TCP协议

使用Sniffer和Wireshark抓取网络包头的实验可以帮助你理解网络协议的工作原理，特别是ICMP和TCP协议。以下是实验的原理、过程和步骤：

---

实验原理

1. ICMP协议：ICMP（Internet Control Message Protocol）是网络层协议，主要用于在IP网络中传递控制消息，如ping命令使用的就是ICMP协议。
2. TCP协议：TCP（Transmission Control Protocol）是传输层协议，提供可靠的、面向连接的通信服务。TCP包头包含源端口、目的端口、序列号、确认号等信息。
3. Sniffer和Wireshark：Sniffer和Wireshark都是网络抓包工具，可以捕获和分析网络流量。Sniffer通常用于抓取特定类型的包（如ICMP），而Wireshark则是一个功能更强大的网络协议分析工具，支持多种协议的抓包和分析。

---

实验步骤

使用Sniffer抓取百度的ICMP包头

• 准备工作：

  • 确保你的计算机连接到互联网。
  • 安装Sniffer工具（如Microsoft Network Monitor或类似工具）。
  • Sniffer工具在Win7以上系统会有兼容性错误，建议在XP系统上安装使用。

安装sniffer pro网络监听工具的完整教程https://blog.csdn.net/2301_77001831/article/details/138806130

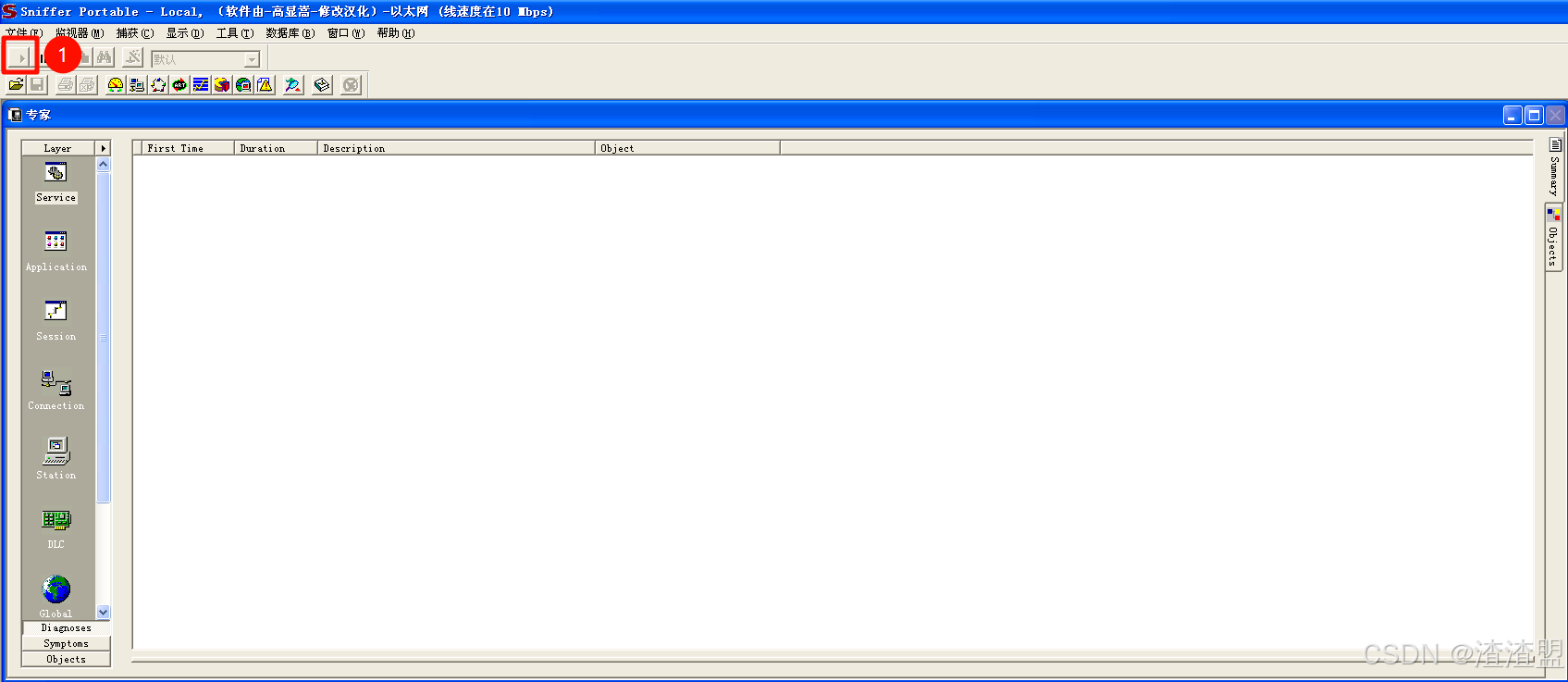

• 启动Sniffer：

  • 打开Sniffer工具，选择要监听的网络接口（通常是你的网卡）。

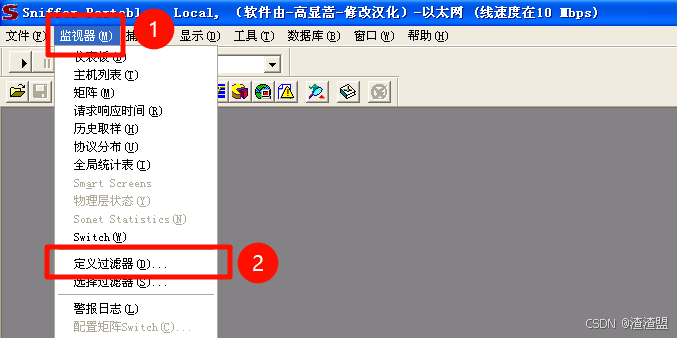

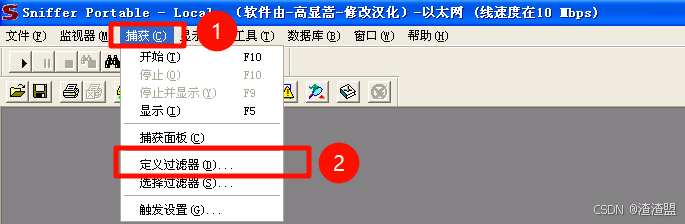

• 设置过滤器：

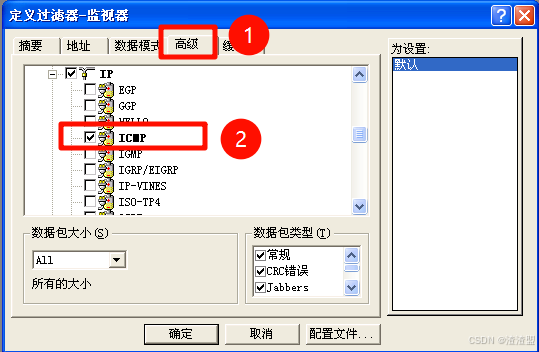

  • 在Sniffer中设置监视器与捕获的过滤器，只捕获ICMP协议的数据包。
  • 通常可以在过滤器中输入 icmp 或 protocol == icmp。

设置步骤同上

• 开始抓包：

  • 点击“开始”按钮，开始捕获网络流量。

• 发送ICMP请求：

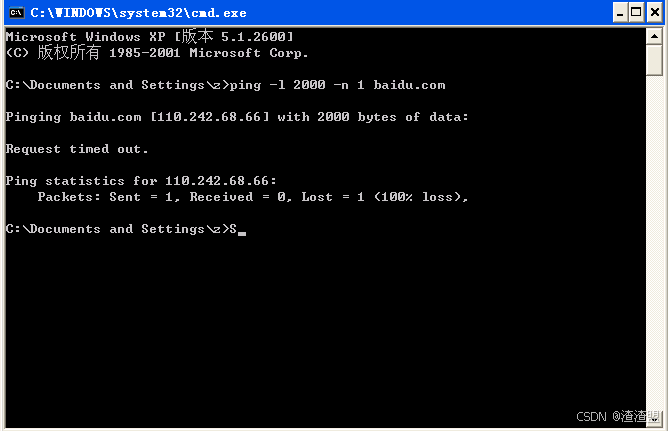

  • 打开命令提示符（Windows）或终端（Linux/Mac），输入 ping www.baidu.com，向百度发送ICMP请求。

• 停止抓包：

  • 在Sniffer中点击“停止”按钮，停止捕获。

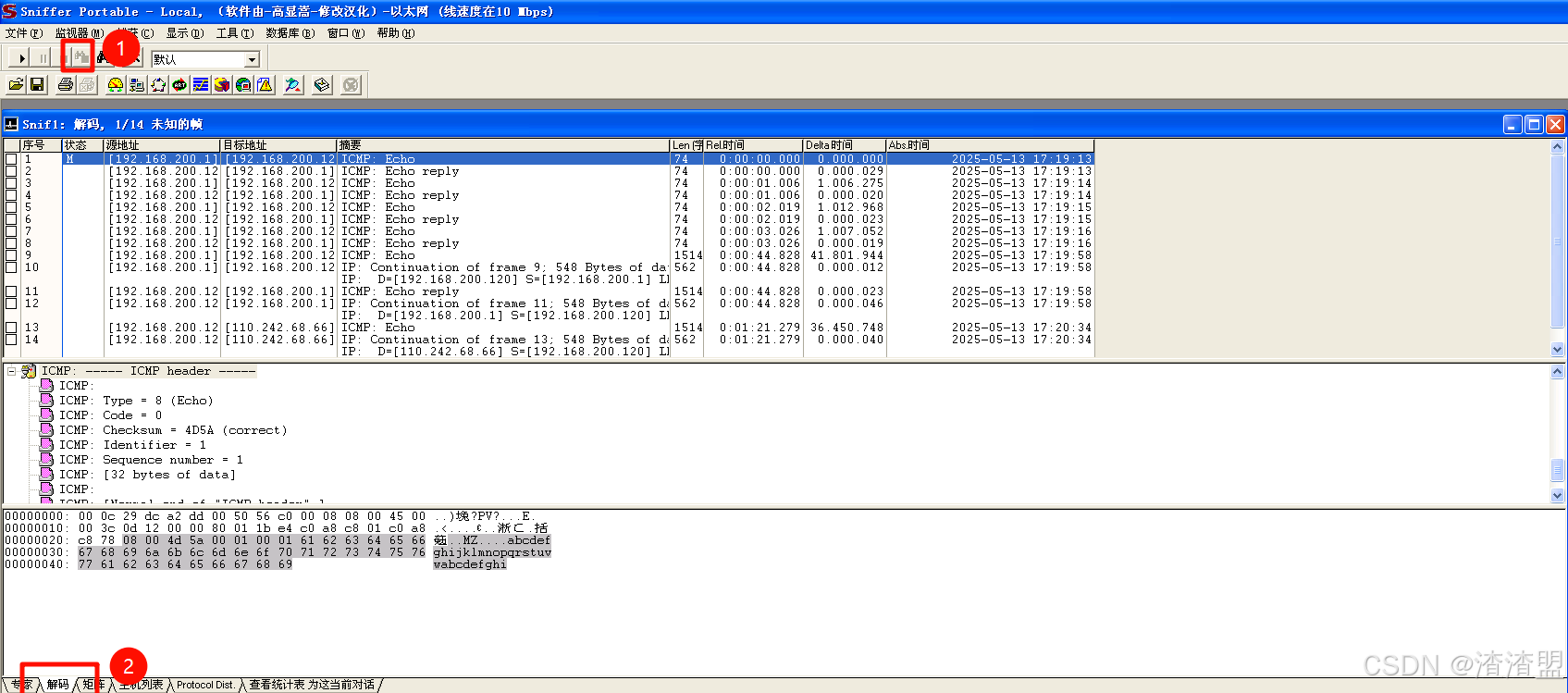

• 分析ICMP包头：

  • 在捕获的数据包列表中，找到与百度相关的ICMP包，查看其包头信息，包括类型、代码、校验和等。

---

使用Wireshark抓取TCP包头

• 准备工作：

  • 确保你的计算机连接到互联网。
  • 安装Wireshark工具。

• 启动Wireshark：

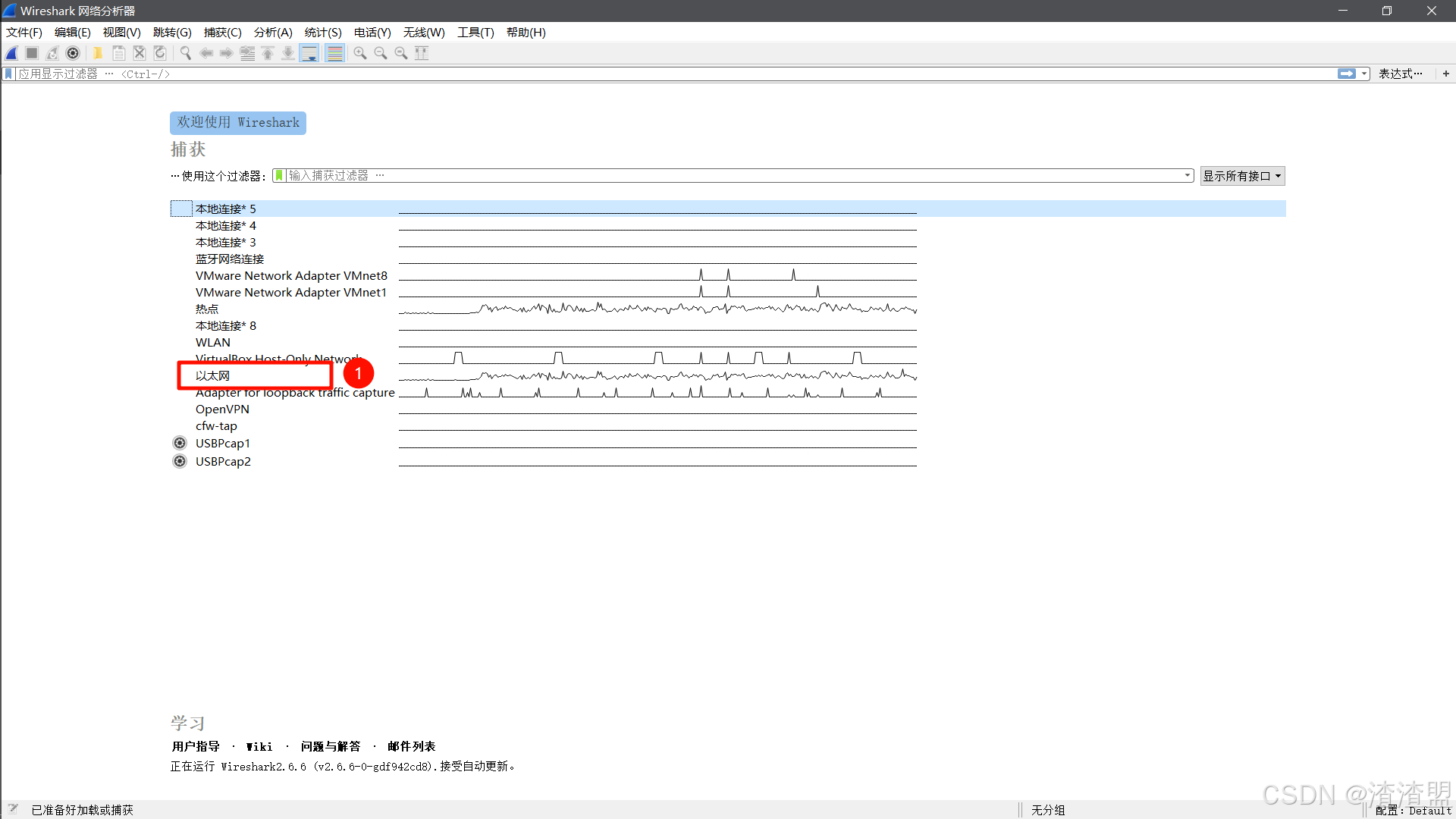

  • 打开Wireshark，选择要监听的网络接口（通常是你的网卡）。

• 设置过滤器：

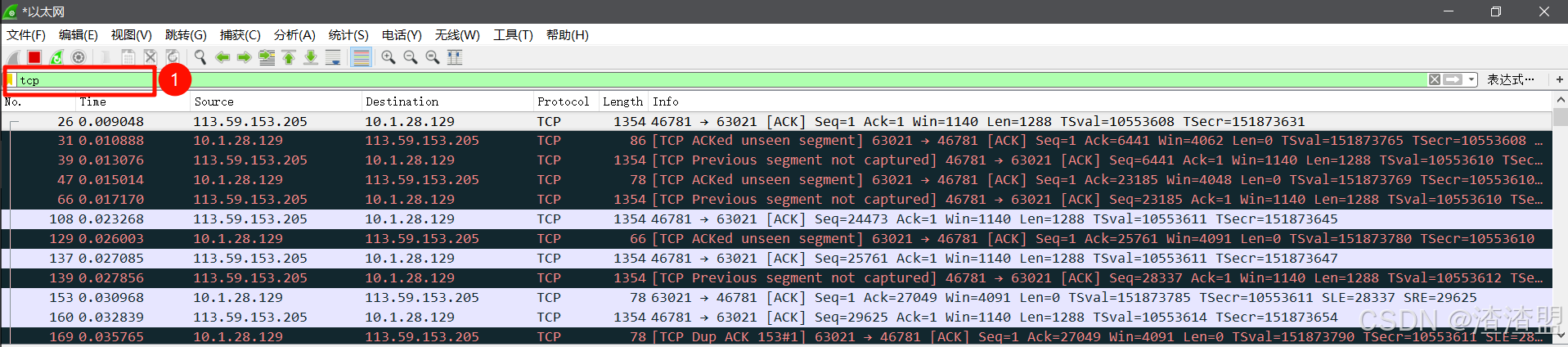

  • 在Wireshark的过滤器中输入 tcp，只捕获TCP协议的数据包。

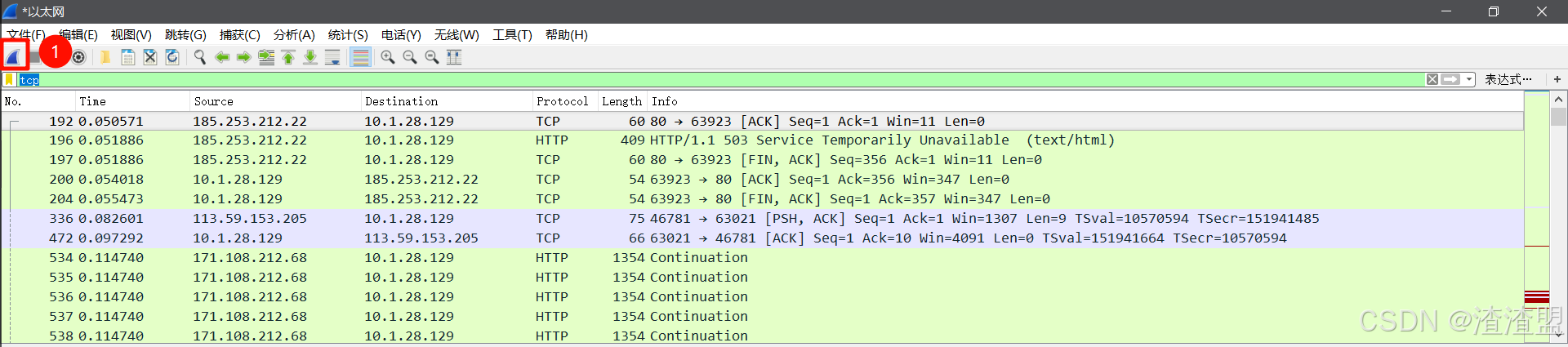

• 开始抓包：

  • 点击“开始”按钮，开始捕获网络流量。

•  建立TCP连接：

  • 打开浏览器，访问一个使用TCP协议的网站（如 blog.csdn.net），建立TCP连接。

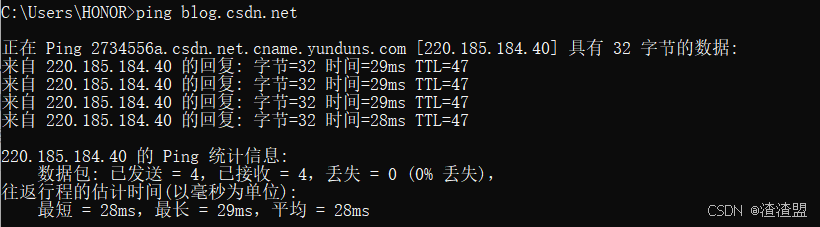

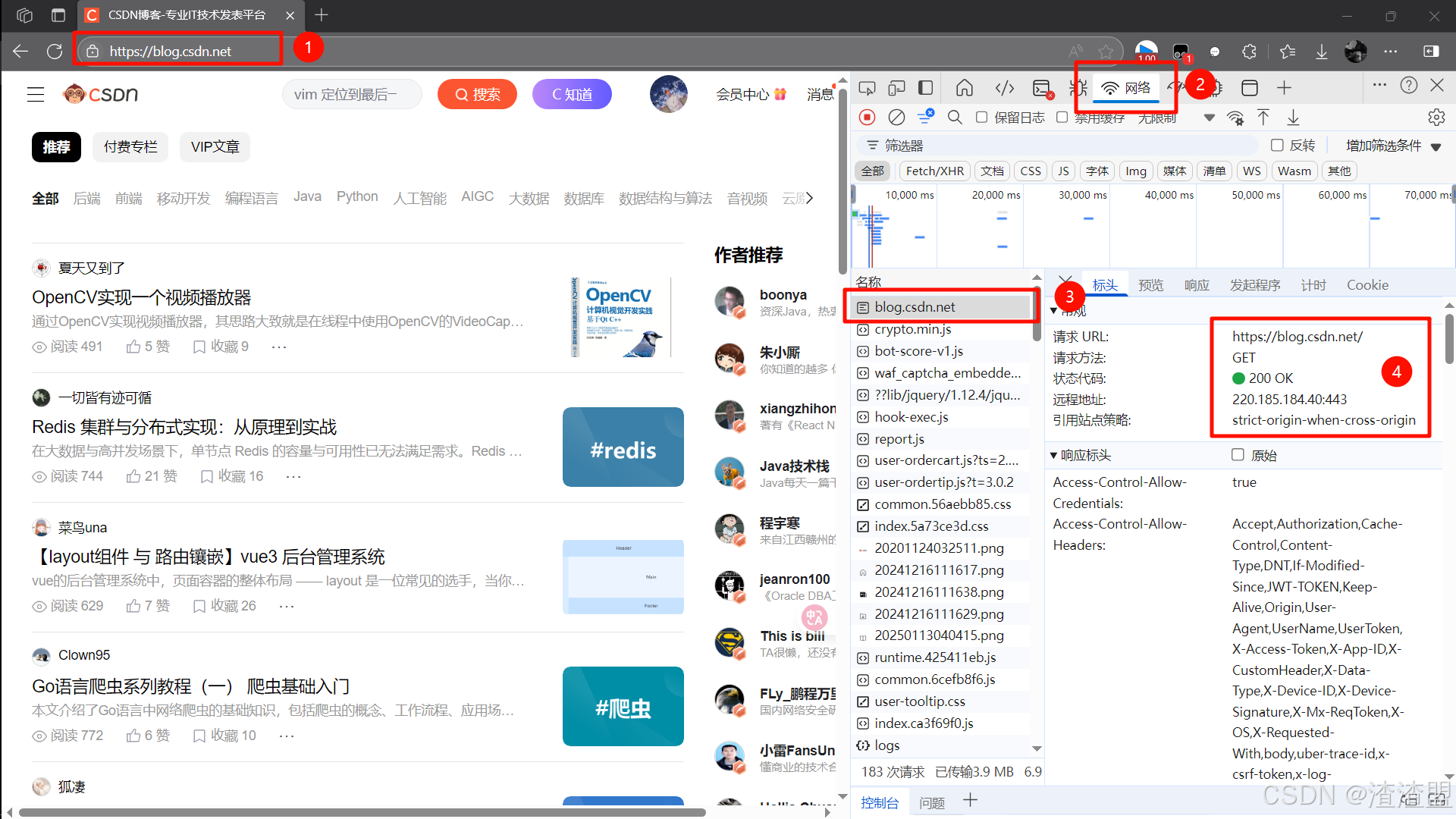

  • 通过F12进入控制台，选择网络查看请求获取到网站的IP地址（或者通过PIN​G域名的方式获取）

• 停止抓包：

  • 点击“结束”按钮，停止捕获网络流量。

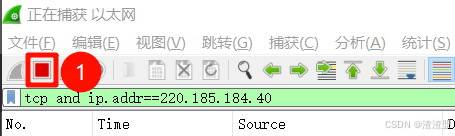

• 再次设置过滤器：

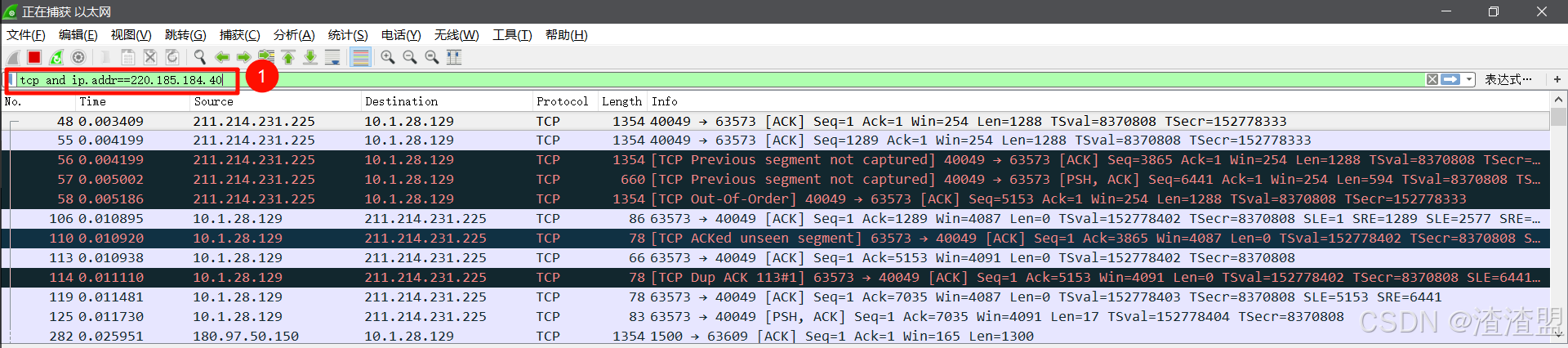

  • 在Wireshark的过滤器中输入 追加网站的IP地址，只捕获TCP协议+该地址的的数据包。

• 分析TCP包头：

  • 在捕获的数据包列表中，找到与该网址三次握手相关的TCP包，查看其包头信息，包括源端口、目的端口、序列号、确认号、标志位等。

解析后的TCP数据包信息如下：

---

数据包1（No.57857）

• 时间: 19.216344秒
• 源IP: 10.1.28.129
• 目标IP: 220.185.184.40
• 协议: TCP
• 源端口: 15782 → 目标端口: 443
• 标志: SYN（发起连接请求）
• 关键字段:
  • Seq=0（初始序列号）
  • Win=64240（窗口大小）
  • MSS=1460（最大报文段长度）
  • SACK_PERM=1（支持选择性确认）
  • 时间戳选项:
    • TSval=7594330（本地时间戳值）
    • TSecr=0（回传时间戳值）

---

数据包2（No.58138）

• 时间: 19.236515秒
• 源IP: 220.185.184.40
• 目标IP: 10.1.28.129
• 协议: TCP
• 源端口: 443 → 目标端口: 15781（疑似OCR错误，应为15782）
• 标志: [SYN, ACK]（同步确认）
• 关键字段:
  • Seq=0（服务器初始序列号）
  • Ack=1（确认客户端SYN的下一个序列号）
  • Win=1448（窗口大小，可能受窗口缩放影响）
  • SACK_PERM=1（支持选择性确认）
  • 时间戳选项:
    • TSval=1483713837（本地时间戳值）
    • TSecr=7594320（回传时间戳值）

---

数据包3（No.58139）

• 时间: 19.236585秒
• 源IP: 10.1.28.129
• 目标IP: 220.185.184.40
• 协议: TCP
• 源端口: 15781 → 目标端口: 443
• 标志: [ACK]（确认连接建立）
• 关键字段:
  • Seq=1（确认服务器SYN+ACK后的序列号）
  • Ack=1（确认服务器序列号）
  • Win=262656（窗口大小）
  • 时间戳选项:
    • TSval=7594351（本地时间戳值）
    • TSecr=1483713837（回传时间戳值）

---

总结

1. 客户端（10.1.28.129:15782）发送SYN到服务器（220.185.184.40:443）。
2. 服务器回应SYN+ACK（443→15782），携带时间戳和SACK选项。
3. 客户端发送ACK（15782→443），确认连接建立。

---

实验总结

通过使用Sniffer和Wireshark抓取ICMP和TCP包头，你可以深入了解这两种协议的工作原理和包头结构。实验过程中，注意观察和分析包头中的各个字段，理解它们在网络通信中的作用。

注意事项

• 确保你有权限在网络上进行抓包操作，避免违反网络安全政策。
• 在抓包过程中，尽量减少其他网络活动，以避免捕获到无关的数据包。
• 分析数据包时，注意区分不同协议的数据包，避免混淆。

通过这个实验，你将能够更好地理解网络协议的工作原理，并掌握使用抓包工具进行网络分析的基本技能。
