4g主要采用正交频分复用技术（OFDM）和多输入多输出技术（MIMO）。OFDM将宽频带划分为多个窄频带，从而提高了频谱的利用效率，并减少了信号间的干扰。

4G网络采用了全IP网络架构，所有数据和语音通信都是通过IP（InternetProtocol）传输的。相比之前的移动通信技术（如2G和3G），4G能够更有效地处理数据流量，尤其是用于互联网服务和多媒体应用。

今天我们一起来学习查找和设置mobile频段，并获取相关参数。

一、准备硬件环境

1 .1开发板准备

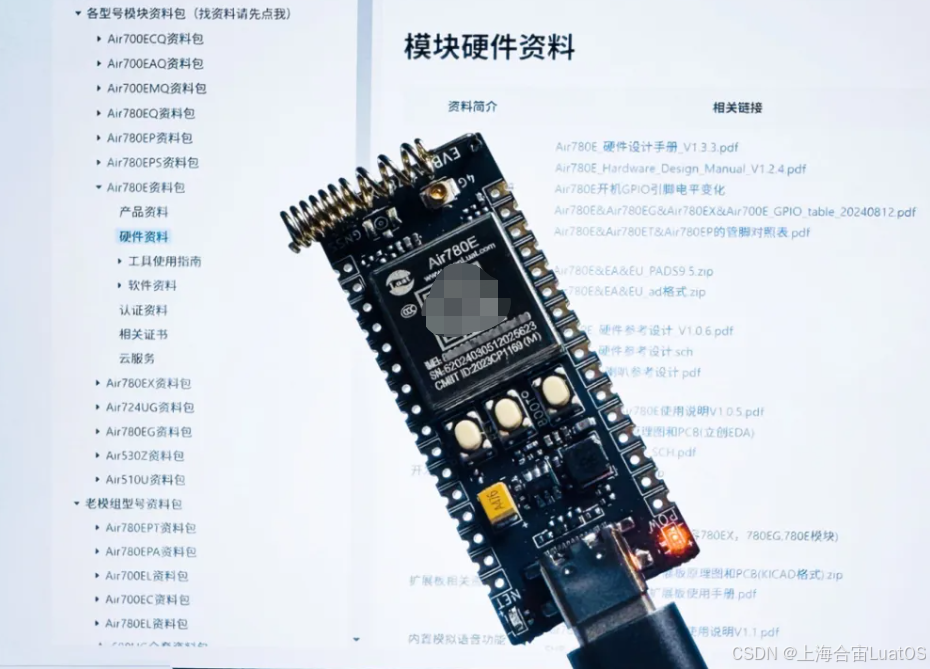

1）Air780E核心板一个：

https://item.taobao.com/item.htm?id=693774140934

2）此核心板的详细使用说明参考：

https://docs.openluat.com/air780e/product/

Air780E产品手册中的《开发板Core_Air780E使用说明V1.0.5.pdf》，核心板使用过程中遇到任何问题，可以直接参考这份使用说明pdf文档。

1.2 SIM卡

请准备一张可正常上网的SIM卡，该卡可以是物联网卡或您的个人手机卡。

特别提醒：
请确保SIM卡未欠费且网络功能正常，以便顺利进行后续操作。

1.3 数据通信线

typec接口USB数据线即可。

1.4 PC电脑

Windows系统。

二、准备软件环境

2.1 基本的下载调试工具

使用说明参考：
Luatools下载和详细使用：

Luatools新手必看：从下载开始的保姆级教程！-CSDN博客

三、mobile 的使用软硬件资料

3.1 常量消息

这里是发布的消息，可以使用 sys.waitUntil()或者 sys.subscribe()函数来获取消息是否发布。

常量	类型	解释
mobile.UNREGISTER	number	未注册
mobile.REGISTERED	number	已注册
mobile.SEARCH	number	正在搜索中
mobile.DENIED	number	注册被拒绝
mobile.UNKNOW	number	未知
mobile.REGISTERED_ROAMING	number	已注册,漫游
mobile.SMS_ONLY_REGISTERED	number	已注册,仅 SMS
mobile.SMS_ONLY_REGISTERED_ROAMING	number	已注册,漫游,仅 SMS
mobile.EMERGENCY_REGISTERED	number	已注册,紧急服务
mobile.CSFB_NOT_PREFERRED_REGISTERED	number	已注册,非主要服务
mobile.CSFB_NOT_PREFERRED_REGISTERED_ROAMING	number	已注册,非主要服务,漫游
mobile.CONF_RESELTOWEAKNCELL	number	小区重选信号差值门限,需要飞行模式设置
mobile.CONF_STATICCONFIG	number	网络静态模式优化,需要飞行模式设置
mobile.CONF_QUALITYFIRST	number	网络切换以信号质量优先,需要飞行模式设置,0 不开,1 开启,2 开启并加速切换,功耗会增加
mobile.CONF_USERDRXCYCLE	number	LTE 跳 paging,需要飞行模式设置,谨慎使用,0 是不设置,1~7 增大或减小 DrxCycle 周期倍数,1:1/8 倍 2:1/4 倍 3:1/2 倍 4:2 倍 5:4 倍 6:8 倍 7:16 倍,8~12 配置固定的 DrxCycle 周期,仅当该周期大于网络分配的 DrxCycle 周期时该配置才会生效,8:320ms 9:640ms 10:1280ms 11:2560ms 12:5120ms
mobile.CONF_T3324MAXVALUE	number	PSM 模式中的 T3324 时间,单位 S
mobile.CONF_PSM_MODE	number	PSM 模式开关,0 关,1 开
mobile.CONF_CE_MODE	number	attach 模式，0 为 EPS ONLY 2 为混合，遇到 IMSI detach 脱网问题，设置为 0，注意设置为 EPS ONLY 时会取消短信功能
mobile.CONF_SIM_WC_MODE	number	SIM 写入次数的配置和读取
mobile.CONF_FAKE_CELL_BARTIME	number	伪基站禁止接入的时间，取值为 0 时取消，0xffff 永久
mobile.CONF_RESET_TO_FACTORY	number	删除已保存的协议栈参数，重启后会使用默认配置
mobile.CONF_USB_ETHERNET	number	蜂窝网络模块的 usb 以太网卡控制，bit0 开关, 1开,0关，bit1 模式, 1NAT,0独立IP(在 usb 以太网卡开启前可以修改，开启过就不行)，bit2 协议 1ECM,0RNDIS，飞行模式里设置
mobile.CONF_DISABLE_NCELL_MEAS	number	关闭邻区测量 1 关，0 开，除了功耗测试外不建议使用
mobile.PIN_VERIFY	number	验证 PIN 码操作
mobile.PIN_CHANGE	number	更换 PIN 码操作
mobile.PIN_ENABLE	number	使能 PIN 码验证
mobile.PIN_DISABLE	number	关闭 PIN 码验证
mobile.PIN_UNBLOCK	number	解锁 PIN 码

3.2 源码和工具

780E模块使用固件：SDK& Demo - 合宙文档中心，本 demo 使用的固件版本是：LuatOS-SoC_V1112_EC618_FULL.soc
本教程使用的 demo：https://gitee.com/openLuat/LuatOS-Air780E/tree/master/demo/mobile
将固件和脚本烧录到模块中，使用说明参考：Luatools 下载和详细使用
源码和固件已打包，如下所示：点我,下载完整压缩文件包
mobile-全部api地址，如果只看本demo的api直接看下面的5.3 demo使用api介绍即可。

3.3 demo使用api介绍

mobile.status()

作用：获取网络状态。

参数：

无

返回值：

返回值类型	解释
int	当前网络状态

mobile.getBand(band, is_default)

作用：获取当前使用/支持的 band

参数：

参数	传入值类型	解释
band	zbuff	输出 band
is_default	boolean	true 默认支持，false 当前支持的，默认是 false，当前是预留功能，不要写 true

返回值：

返回值类型	解释
boolean	成功返回 true，失败返回 false

mobile.setBand(band, num)

作用：设置使用的 band

参数：

参数	传入值类型	解释
band	zbuff	输入使用的 band
num	int	band 数量

返回值：

返回值类型	解释
boolean	成功返回 true，失败返回 false

mobile.flymode(index, enable)

作用：进出飞行模式

参数：

参数	传入值类型	解释
index	int	编号，默认 0。在支持双卡的模块上才会出现 0 或 1 的情况
enable	bool	是否设置为飞行模式，true 为设置，false 为退出，可选

返回值：

返回值类型	解释
boolean	原飞行模式的状态

mobile.vsimOnOff(enable)

作用：切换内置虚拟卡和外置实体卡

参数：

参数	传入值类型	解释
enable	bool	true 开启，false 关闭

返回值：

返回值类型	解释
nil	无返回值

mobile.rtime(time, auto_reset_stack, data_first)

作用：设置 RRC 自动释放时间间隔

参数：

参数	传入值类型	解释
time	int	RRC 自动释放时间，等同于 Air724 的 AT+RTIME，单位秒，写 0 或者不写则是停用，不要超过 20 秒
auto_reset_stack	boolean	网络遇到严重故障时尝试自动恢复，与飞行模式/SIM 卡切换冲突，true 开启，false 关闭。本参数于 2023 年 9 月 14 日已废弃。
data_first	boolean	是否启用数据传输优化，true 启用，false 关闭，开启后在 ACK 或超时失败时才允许 RRC 提前释放。此功能于 2024 年 8 月 12 日启用。

返回值：

返回值类型	解释
nil	无返回值

mobile.setAuto(check_sim_period, get_cell_period, search_cell_time, auto_reset_stack, network_check_period)

作用：设置一些辅助周期性或自动功能

参数：

参数	传入值类型	解释
check_sim_period	int	SIM 卡自动恢复时间，单位毫秒，建议 5000~10000。写 0 或不写则关闭功能
get_cell_period	int	周期性获取小区信息的时间间隔，单位毫秒。写 0 或不写则关闭功能
search_cell_time	int	每次搜索小区时最大搜索时间，单位秒，不要超过 8 秒
auto_reset_stack	boolean	网络故障时尝试自动恢复，和飞行模式/SIM 卡切换冲突，true 开启，false 关闭
network_check_period	int	设置定时检测网络是否正常的间隔，单位毫秒，建议 60000 以上，留空则不做更改。

返回值：

返回值类型	解释
nil	无返回值

mobile.imei(index)

作用：获取 IMEI。

参数：

参数	传入值类型	解释
index	int	编号，默认 0。支持双卡模块上才会出现 0 或 1 的情况

返回值：

返回值类型	解释
string	当前的 IMEI 值，失败返回 nil

mobile.imsi(index)

作用：获取 IMSI。

参数：

参数	传入值类型	解释
index	int	编号，默认 0。支持双卡模块上才会出现 0 或 1 的情况

返回值：

返回值类型	解释
string	当前的 IMSI 值，失败返回 nil

mobile.iccid(id)

作用：获取或设置 ICCID。

参数：

参数	传入值类型	解释
id	int	SIM 卡的编号，例如 0，1，默认 0

返回值：

返回值类型	解释
string	ICCID 值，失败返回 nil

mobile.csq()

作用：获取 CSQ。

参数：

无

返回值：

返回值类型	解释
int	当前 CSQ 值，失败返回 0。范围 0 - 31，值越大越好

mobile.rssi()

作用：获取 RSSI。

参数：

无

返回值：

返回值类型	解释
int	当前 RSSI 值，失败返回 0。范围 0 到 -114，值越小越好

mobile.rsrp()

作用：获取 RSRP（参考信号接收功率）。

参数：

无

返回值：

返回值类型	解释
int	当前 RSRP 值，失败返回 0。取值范围 -44 ~ -140，值越大越好

mobile.rsrq()

作用：获取 RSRQ（参考信号发送功率）。

参数：

无

返回值：

返回值类型	解释
int	当前 RSRQ 值，失败返回 0。取值范围 -3 ~ -19.5，值越大越好

mobile.snr()

作用：获取 SNR（信噪比）。

参数：

无

返回值：

返回值类型	解释
int	当前 SNR 值，失败返回 0。范围 0 - 30，值越大越好

mobile.simid(id, prefer_sim0)

作用：获取当前 SIM 卡槽或切换卡槽。

参数：

参数	传入值类型	解释
id	int	SIM 卡的编号，例如 0，1。支持双卡模块可填 2 自适应，但会占用特定 IO 口。如果不填，默认读取当前卡槽
prefer_sim0	boolean	是否优先使用 SIM0，仅在 SIM 卡编号为 2 时有效。true 表示优先使用 SIM0，false 表示按平台默认设置，必须开机时配置才能有效

返回值：

返回值类型	解释
int	当前 SIM 卡槽编号，失败返回 -1

mobile.apn(index, cid, new_apn_name, user_name, password, ip_type, protocol, delete_apn)

作用：获取或设置 APN。

参数：

参数	传入值类型	解释
index	int	编号，默认 0。支持双卡的模块上才会出现 0 或 1 的情况
cid	int	CID，默认 0。如果要使用非默认 APN 激活，必须大于 0
new_apn_name	string	新的 APN 名称，不填表示获取 APN，填入表示设置 APN，设置是否支持取决于底层实现
user_name	string	新的 APN 的用户名，如果 APN 不为空，必须填写。如果没有则留空 ""；如果 APN 为空，则可为 nil
password	string	新的 APN 的密码，同上
ip_type	int	激活 APN 时的 IP 类型，1=IPv4，2=IPv6，3=IPv4v6，默认 1
protocol	int	APN 鉴权协议类型，0 表示无，1= PAP，2=CHAP，3=自动选择，默认 3。一般无用户名密码时填 0，有时填 3。如果不行可尝试 1 或 2
delete_apn	boolean	是否删除 APN，仅当参数 new_apn_name 不为 string 时有效

返回值：

返回值类型	解释
string	获取到的默认 APN 值，失败返回 nil

mobile.scell()

作用：获取当前服务小区的详细信息。

参数：

无

返回值：

返回值类型	解释
table	服务小区的详细信息

mobile.getCellInfo()

作用：获取基站信息。

参数：

无

返回值：

返回值类型	解释
table	包含基站数据的数组

mobile.config(item, value)

作用：网络特殊配置。

参数：

参数	传入值类型	解释
item	int	配置项目，参照 mobile.CONF_XXX
value	int	配置值，依据具体配置的 item 决定

返回值：

返回值类型	解释
boolean	是否配置成功

mobile.reqCellInfo(timeout)

作用：发起基站信息查询，包含临近小区信息。

参数：

参数	传入值类型	解释
timeout	int	超时时长，单位秒，默认 15，范围 5 - 60

返回值：

返回值类型	解释
nil	无返回值

mobile.number(id)

作用：获取手机卡号。

参数：

参数	传入值类型	解释
id	int	SIM 卡的编号，例如 0，1，默认 0

返回值：

返回值类型	解释
string	手机卡号，失败返回 nil

四、代码示例介绍

4.1 查询 mobile 的 band 和 iccid 和 csq 等信息。

4.1.1 查询、更改、和恢复 band 的设置

log.info("status", mobile.status())
    local band = zbuff.create(40)
    local band1 = zbuff.create(40)
    mobile.getBand(band)
    log.info("当前使用的band:")
    for i=0,band:used()-1 do
        log.info("band", band[i])
    end
    band1[0] = 38
    band1[1] = 39
    band1[2] = 40
    mobile.setBand(band1, 3)    --改成使用38,39,40
    band1:clear()
    mobile.getBand(band1)
    log.info("修改后使用的band:")
    for i=0,band1:used()-1 do
        log.info("band", band1[i])
    end
    mobile.setBand(band, band:used())    --改回原先使用的band，也可以下载的时候选择清除fs

    mobile.getBand(band1)
    log.info("修改回默认使用的band:")
    for i=0,band1:used()-1 do
        log.info("band", band1[i])
    end

4.1.2 查询 mobile 相关数据

log.info("imei", mobile.imei())
        log.info("imsi", mobile.imsi())
        local sn = mobile.sn()
        if sn then
            log.info("sn",   sn:toHex())
        end
        log.info("status", mobile.status())


        log.info("iccid", mobile.iccid())
        log.info("csq", mobile.csq()) -- 4G模块的CSQ并不能完全代表强度
        log.info("rssi", mobile.rssi()) -- 需要综合rssi/rsrq/rsrp/snr一起判断
        log.info("rsrq", mobile.rsrq())
        log.info("rsrp", mobile.rsrp())
        log.info("snr", mobile.snr())
        log.info("simid", mobile.simid()) -- 这里是获取当前SIM卡槽
        log.info("apn", mobile.apn(0,1))
        log.info("ip", socket.localIP())
        log.info("lua", rtos.meminfo())
        -- sys内存
        log.info("sys", rtos.meminfo("sys"))

4.1.3 订阅查询的信息：

-- 订阅式, 模块本身会周期性查询基站信息,但通常不包含临近小区
sys.subscribe("SCELL_INFO", function()
    log.info("cell", json.encode(mobile.scell()))
end)
-- 基站数据的查询

-- 订阅式, 模块本身会周期性查询基站信息,但通常不包含临近小区
sys.subscribe("CELL_INFO_UPDATE", function()
    log.info("cell", json.encode(mobile.getCellInfo()))
end)

4.1.4 轮询搜索小区信息

-- 轮询式, 包含临近小区信息，这是手动搜索，和上面的自动搜索冲突，开启一个就行
sys.taskInit(function()
    sys.wait(5000)
    mobile.config(mobile.CONF_SIM_WC_MODE, 2)
    while 1 do
        mobile.reqCellInfo(10)
        sys.wait(11000)
        log.info("cell", json.encode(mobile.getCellInfo()))
        mobile.config(mobile.CONF_SIM_WC_MODE, 2)
    end
end)

4.1.5 获取 SIM 卡状态

-- 获取sim卡的状态

sys.subscribe("SIM_IND", function(status, value)
    log.info("sim status", status)
    if status == 'GET_NUMBER' then
        log.info("number", mobile.number(0))
    end
    if status == "SIM_WC" then
        log.info("sim", "write counter", value)
    end
end)

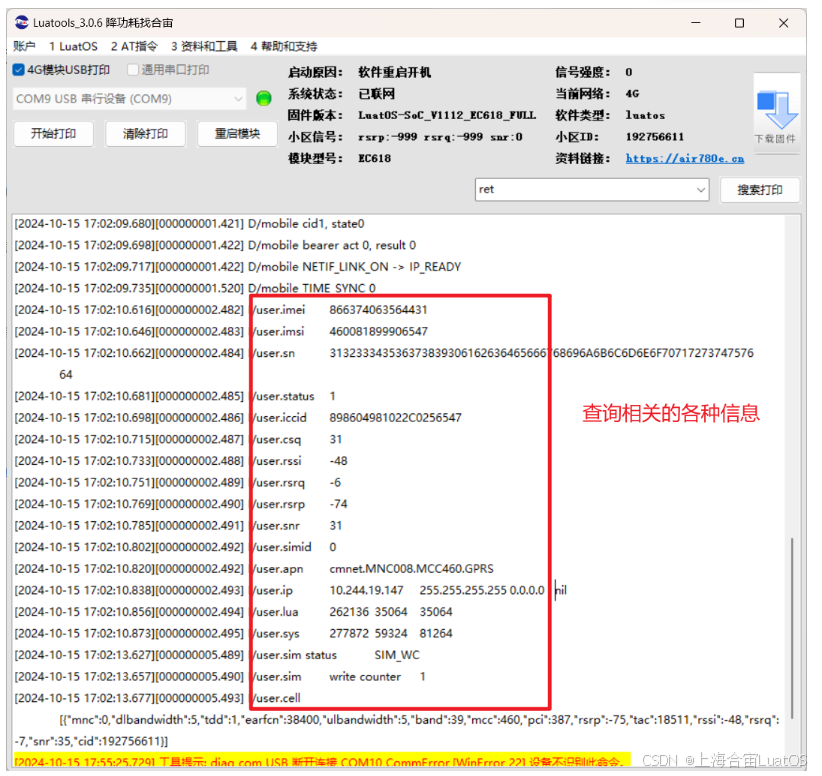

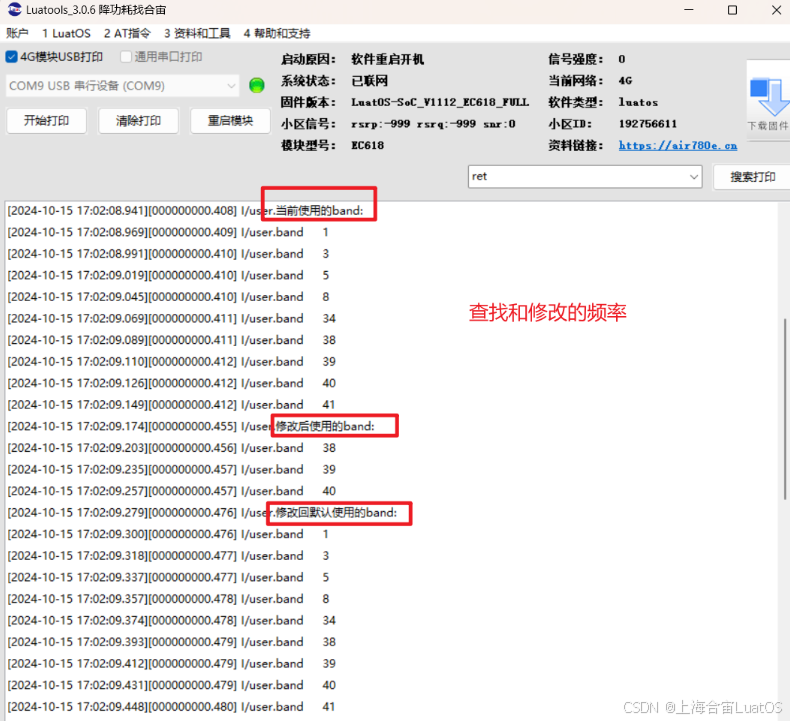

五、功能验证

实现了设置频率和查找到的 mobile 相关参数的功能。

六、总结

本 demo 实现了查找和设置 mobile 频段，和获取 imei、imsi、iccid、csq、rssi、rsrq、rsrp、snr 等相关参数。

七、常见问题

1、获取模块 SN

出厂未必有写 SN，一般用途的唯一 id, 可以用 mobile.imei()代替，如需要真正的唯一 ID, 使用 mcu.unique_id()。

2、专网卡如何上网

使用函数 mobile.apn()时，专网卡设置的 demo，name，user，password 联系卡商获取。
