PWM性能突破，软件算法与硬件设计缺一不可！

脉冲宽度调制（PWM）作为嵌入式系统的核心技术，其效率直接关系到系统整体性能。开发者若只聚焦软件层面的时序逻辑优化，或单纯依赖硬件外设升级，均易陷入局部优化的误区。唯有将软件算法与硬件架构统筹考量，通过代码与电路的协同设计，才能释放PWM技术的全部潜能，满足精密控制与实时响应的高标准要求。

典型应用场景：

电机控制：通过PWM调节电机转速。

LED调光：模拟LED亮度变化。

传感器控制：周期性触发红外传感器或超声波模块。

通信协议模拟：如PWM编码的红外信号发射。

以Air780EPM模组为例，PWM功能通过特定的GPIO引脚复用实现，需结合LuatOS的API进行配置。

一、Air780EPM模组PWM功能支持

Air780EPM的PWM功能需满足以下条件：

1.1 硬件支持：

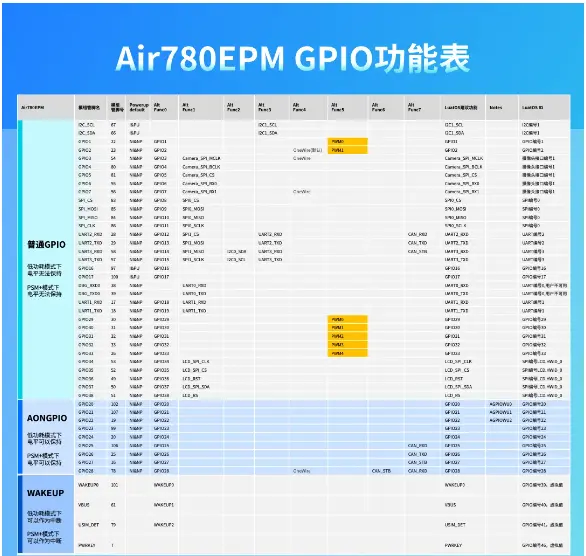

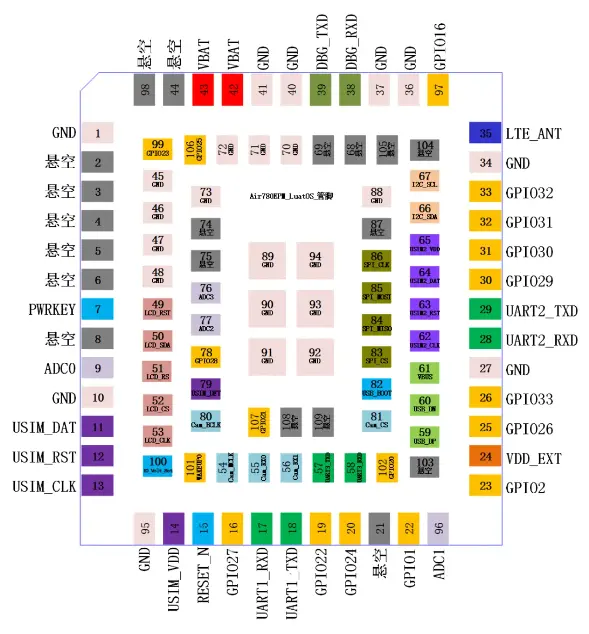

模组支持部分GPIO引脚复用为PWM功能（需参考GPIO复用表，确定哪些引脚支持PWM）。

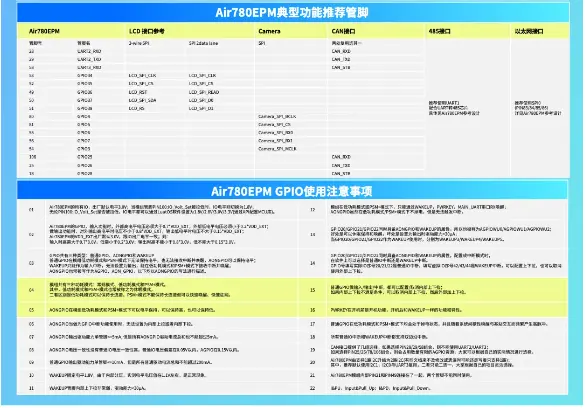

具体引脚及功能需查阅Air780EPM的硬件手册或LuatOS官方文档中的GPIO复用表。

下载链接详见：https://docs.openluat.com/air780epm/product/shouce/

1.2 软件支持：

LuatOS提供PWM API：通过Lua脚本控制PWM参数(如频率、占空比、极性等)。

需注意：Air780EPM的PWM功能可能受限于硬件设计，例如支持的频率范围、通道数等。

最新API说明详见：https://docs.openluat.com/air780epm/luatos/api/core/pwm/

二、PWM驱动蜂鸣器应用示例

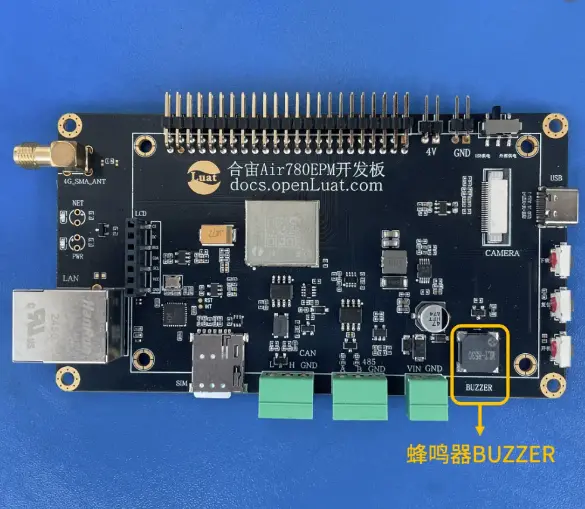

我们以PWM驱动Air780EPM开发板蜂鸣器为例，介绍PWM在硬件电路中的实际应用。

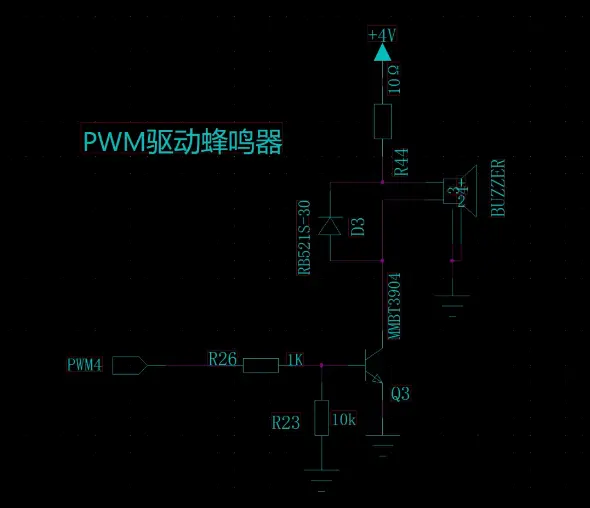

2.1 硬件电路

相比模拟控制电路，PWM无需依赖精密元件，电路设计复杂度低且成本可控‌。

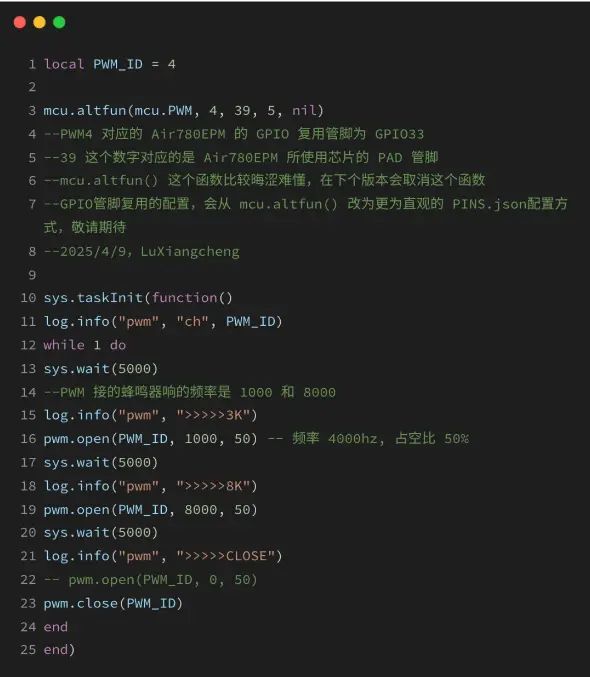

2.2 示例代码

在实际开发中可通过软件编程调整频率和占空比，以适配不同应用需求（如电机驱动、显示屏调光、逆变器等）‌。

三、PWM开发注意事项

3.1 GPIO引脚选择

复用功能确认：

确保所选GPIO支持PWM功能（需查阅GPIO复用表，例如：某些引脚可能仅支持普通GPIO或UART、SPI等其他功能）。

示例：若引脚GPIO1支持PWM复用，则需在代码中配置其为PWM模式。

3.2 PWM参数配置

频率限制：

硬件支持的PWM频率范围需参考数据手册（Air780EPM支持1Hz到13MHz）；过高的频率，可能导致占空比精度下降。

占空比精度：

PWM 的分辨率由硬件定时器位数决定（如 10 位分辨率对应 0.1% 精度）；须确保配置的占空比，在合理范围内（0%~100%）。

3.3 代码开发注意事项

API使用规范：

使用LuatOS提供的PWM API，如pwm.setup()、pwm.close() 等。

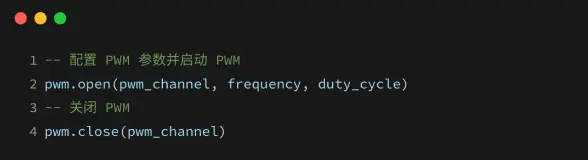

示例代码：

注意：pwm_channel需对应Air780EPM的硬件PWM通道编号（请参考Air780EPM硬件手册相关说明）。

资源冲突：

确保同一GPIO引脚未被其他功能（如UART、ADC）占用；多通道PWM需确认硬件是否支持多路独立输出。

3.4 功耗与稳定性

低功耗模式：

Air780EPM无法在低功耗模式和PSM+模式下保持PWM输出。

信号干扰：

PWM信号因为频率较大，可能对其他模拟电路（如ADC）产生干扰，需通过硬件滤波或布局优化（如隔离走线）解决。

温度影响：

高频PWM可能导致GPIO引脚过热，需确保散热设计合理。

3.5 其他关键点

波形校准：

使用示波器验证PWM波形的频率和占空比是否符合预期。

固件版本：

确保使用的LuatOS固件版本支持PWM功能。

错误处理：

在代码中添加异常处理（如PWM配置失败时的重试机制）。
