数据通信基础之双绞线

今天不讲有关数据通信的一大推公式，讲讲她的原理和所使用的物理线材

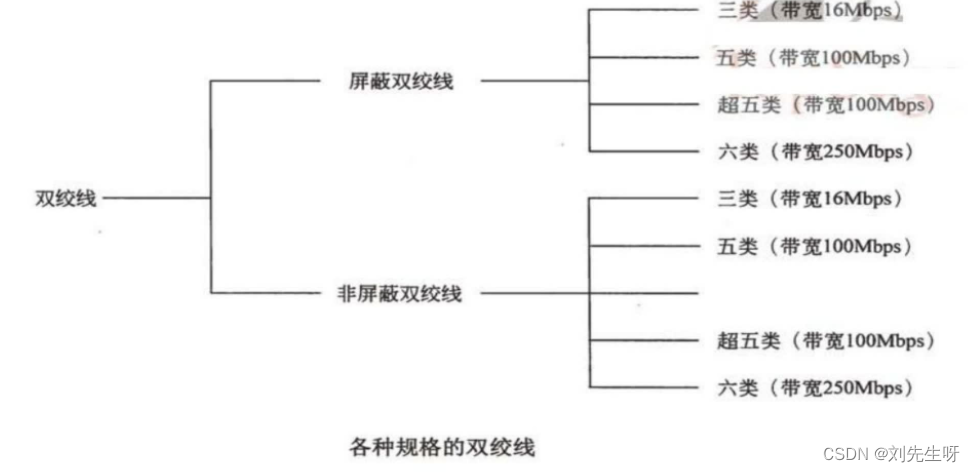

在目前市场主要流通的家用网线线材，主要分为UTP非屏蔽双绞线以及STP屏蔽双绞线，这两种双绞线细分的话，又分为三类、五类、超五类、六类和超六类

其中以家用网线使用最多的五类UTP举例，她可实现的带宽为100Mbps，即100米可以稳定传输的速率最高可达100Mb/s ，超过这个距离会有传输损耗和数据丢失，又如六类UTP，相较于五类，稳定性更好，传输距离长，一般情况下200米传输数据无信号损耗问题。

那市面上怎么多类型绞线方式的UTP，应该如何选择？

市面使用最多的绞线方法的型号好像是T568B

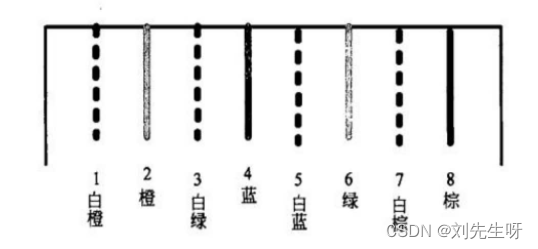

568B线序：橙白—1，橙—2，绿白—3，蓝—4，蓝白—5， 绿—6，棕白—7，棕—8

其中1、2、3、6，2根传输数据和2根用于接收数据

、

                                     该图为DTE公头

那4、5、7、8是干嘛的？---她可以用于保留电话使用

其实UTP的各个传输线，密集绞在一起会产生电磁干扰，不利于数据的传输，那这4条线就是防止1、2、3、6相互干扰

但是也会有的人会使用7、8作为电话线，节省成本，一条双绞线同时作为网络传输线和电话线。

但是，凡是但是都要进行长远的考虑，当，某个公司因后期的需求网络逐渐增大，升级为千兆网线，那这八条线都要使用，如果想要达到千兆需要使用4对线，即8根芯线全部用于收发数据。就是不能在4、5、7、8拿出线用作电话线，因为千兆网线为确保它的传输稳定性，不可产出干扰，防止后期升级时成本增加，所以当公司的采购员向宽带师傅提出网络装线标准时，就直接说明网线不可用作电话用途即可。

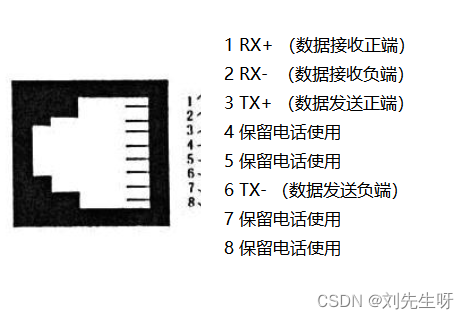

                                         该图为DCE母头

同时简单提下交叉线和直通线的概念和适用范围

交叉线是一端设备使用绞法为T568B，一端设备使用T568A

其中，568A线序：绿白—1，绿—2，橙白—3，蓝—4，蓝白—5， 橙—6，棕白—7，棕—8

主要用于同种类型设备之间，如电脑和电脑间、交换机和交换机间、路由器和路由器间，由于电脑本身十分集成，可用作路由器，所以路由器和电脑间也是使用交叉线连接。

相反，不同类型设备之间使用直通线连接，如交换机和路由器间。

现在的设备大多是自适应的，也解释了为什么T568B绞法的网线占据多数，只有一小部分使用T568A。
