Lab3实验报告

Lab3实验报告

一、思考题

Thinking 3.1

思考envid2env 函数:

为什么envid2env 中需要判断e->env_id != envid 的情况？如果没有这步判断会发生什么情况?

在通过索引取envs数组中的第”id“个进程块时只取了envid的后10位，但是envid的后10位在生成的时候只与进程页的物理位置有关，要保证一个进程的id号完全对应，仅仅看后十位是不够的，也要确保前22位是一样的，因此e->env_id != envid这一步确定进程的id确实是传入的envid。

如果没有这步判断则可能出现输入的id并不是进程id号，而仅仅是进程的物理位置与另一个进程相同的情况，从而造成错误。

Thinking 3.2

结合include/mmu.h 中的地址空间布局，思考env_setup_vm 函数：

• UTOP 和ULIM 的含义分别是什么，UTOP 和ULIM 之间的区域与UTOP以下的区域相比有什么区别？
• 请结合系统自映射机制解释代码中pgdir[PDX(UVPT)]=env_cr3的含义。
• 谈谈自己对进程中物理地址和虚拟地址的理解。

UTOP是用户进程读写部分的最高地址；ULIM是用户进程的最高地址，是kseg0和kuseg的分界线。UTOP到ULIM之间的区域是存放用户进程的进程块和页表信息的地方，只能被用户读取而不能被用户更改，而UTOP以下部分是用户进程可以自由读写的部分。

在env_cr3中保存进程的页目录的物理地址，pgdir[PDX(UVPT)]是页目录的页目录项；pgdir[PDX(UVPT)]=env_cr3把页目录的PDX(UVPT)项映射到了该进程的页目录的自身，即建立了自映射机制。

进程对应的地址都是虚拟地址，通过查询页表得到对应的物理地址；在实验中，不同的进程对于内核的2G的地址空间是相同的，而对于用户的2G有各自相互独立的地址空间，因此不同进程对应着不同的虚拟地址，但有可能会映射到相同的物理地址。

Thinking 3.3

找到 user_data 这一参数的来源，思考它的作用。没有这个参数可不可以？为什么？（可以尝试说明实际的应用场景，举一个实际的库中的例子）

不可以。

user_data是为了向内层的函数传值，缺乏它的话，传递的函数指针对应的函数就获得不了所需的外部参数。

举例，C语言中的快排qsort函数中的width参数是为了给内部调用的compare函数提供信息：

void qsort(
    void* base,
    size_t num,
    size_t width,
    int (*compare)(const void* e1,const void* e2)
);

Thinking 3.4

结合load_icode_mapper 的参数以及二进制镜像的大小，考虑该函数可能会面临哪几种复制的情况？你是否都考虑到了？

有四种情况：首尾均对齐、首对齐尾不对齐、首不对齐尾对齐、首尾均不对齐。

最坏的情况即为指导书中给出的首尾均不对齐的情况。

若内存的首地址没有页对齐，则需要分配一页来存它；若加载text和data段后末尾未页对齐，需要再分配一页存储尾部；如果前一段未页对齐，并且bss段的首地址也未页对齐，需要再分配一页存储，并将相应的地方清空；如果bss段末尾未对齐，需要单独分配一页存储，并将其清空。

Thinking 3.5

思考上面这一段话，并根据自己在lab2 中的理解，回答：

• 你认为这里的 env_tf.pc 存储的是物理地址还是虚拟地址?
• 你觉得entry_point其值对于每个进程是否一样？该如何理解这种统一或不同？

env_tf.pc存储的是虚拟地址。

entry_point对于每个进程都是一样的；因为entry_point的值是一个虚拟地址，每次执行时都从一个固定的虚拟地址开始，这种统一对CPU比较友好，可以降低操作系统的复杂度；并且由于进程PCB不同，所以可以映射到不同的物理地址，这种不同可以依据不同的物理地址对应进程的不同含义，增加灵活性。

Thinking 3.6

请查阅相关资料解释，上面提到的epc是什么？为什么要将env_tf.pc设置为epc呢？

epc是CP0的EPC寄存器的值，保存的是进程发生中断时进程的地址；

将env_tf.pc设置为epc是为了使处理完异常中断重新执行后，可以从发生中断的地方继续向下执行。

Thinking 3.7

关于 TIMESTACK，请思考以下问题：

• 操作系统在何时将什么内容存到了 TIMESTACK 区域
• TIMESTACK 和 env_asm.S 中所定义的 KERNEL_SP 的含义有何不同

操作系统在时钟中断时，把存放CPU寄存器状态的栈的栈顶地址存到了TIMESTACK区域。

TIMESTAKCK是时钟中断时固定的栈顶地址，KERNEL_SP是其他中断时的栈顶地址。

Thinking 3.8

试找出上述 5 个异常处理函数的具体实现位置。

handle_sys函数在syscall.S中；

handle_int、handle_reserved、handle_tlb、handle_mod都在genex.S中。

Thinking 3.9

阅读 kclock_asm.S 和 genex.S 两个文件，并尝试说出 set_timer 和timer_irq 函数中每行汇编代码的作用。

set_timer:（见注释）

 LEAF(set_timer)                        //定义set_timer函数

      li t0, 0xc8						//将0xb5000100写入0xc8,表示1秒钟中断200次
      sb t0, 0xb5000100
      sw  sp, KERNEL_SP					//将sp寄存器的值存到KERNEL_SP中,保存当前栈指针
 setup_c0_status STATUS_CU0|0x1001 0	//将状态寄存器的第0位和第12位置1(4号中断)
      jr ra								//函数返回

      nop
 END(set_timer)							//定义结束

timer_irq:（见注释）

timer_irq:

     sb zero, 0xb5000110				//0xb5000110写入0,关闭实时钟
 1:  j   sched_yield					//跳转到调度函数
     nop
     /*li t1, 0xff
     lw    t0, delay
     addu  t0, 1
     sw  t0, delay
     beq t0,t1,1f
     nop*/
     j   ret_from_exception				//跳转到ret_from_exception
     nop

Thinking 3.10

阅读相关代码，思考操作系统是怎么根据时钟周期切换进程的。

设置了两个链表队列，最开始时在队列1中。定时器负责产生中断，若时间片未用完，则时间片-1；当前进程的时间片用完之后，会将其从当前的队列取出，装入另一个队列的队尾。之后取出当前队列的头部进程，若为RUNNABLE状态，则执行，否则继续查找至找到为止。当前队列若为空，则切换另一个队列查找，如此进行调度。

二、实验难点图示

1、设置进程控制块

这一部分的难点主要在env_alloc和env_setup_vm两个函数上。env_alloc作用是分配一个空闲PCB，在执行过程中调用了env_setup_vm函数，env_setup_vm函数的作用是初始化该进程的页目录。

在上面的思考题中已经提到过，在我们实验中，用户态的2G是私有的，并且各不相同，而内核态的2G对所有进程都是相同的。填写env_setup_vm最大的难点便在于看懂内存分布图。

ULIM以上的页目录项即和内核的页目录项完全相同；ULIM以下的为用户区特有的地址。

ULIM=0x80000000是操作系统分配给用户的2G地址空间的最大值，UTOP=0x7f400000是用户能够自由读写的地址空间的最大值。UTOP到ULIM这段空间映射的是记录页面使用情况的4M大小的pages数组，4M进程控制块envs数组和用户页表域的4M虚拟空间，用户不能写只能读，用于使用户进程查看其他进程信息。

具体到env_setup_vm函数，首先要申请页目录，此时对于用户而言，UTOP以下的区域为用户可以自由读取的区域，页目录要清零，UTOP以上的部分要和内核保持一致，要复制内核；其次为进程设置页目录和其物理地址；最后填入页目录自映射项。

对于env_allc函数，从env_free_list中申请出一个进程后进行初始化，并分配新资源，最后从程序链表中移出这一进程。

2、加载二进制镜像

这部分函数的最大难点在于对齐的问题，指导书上给了提示之后，思考时也容易了很多。

这一任务由load_icode函数完成，而load_icode函数又靠load_elf和load_icode_mapper完成。

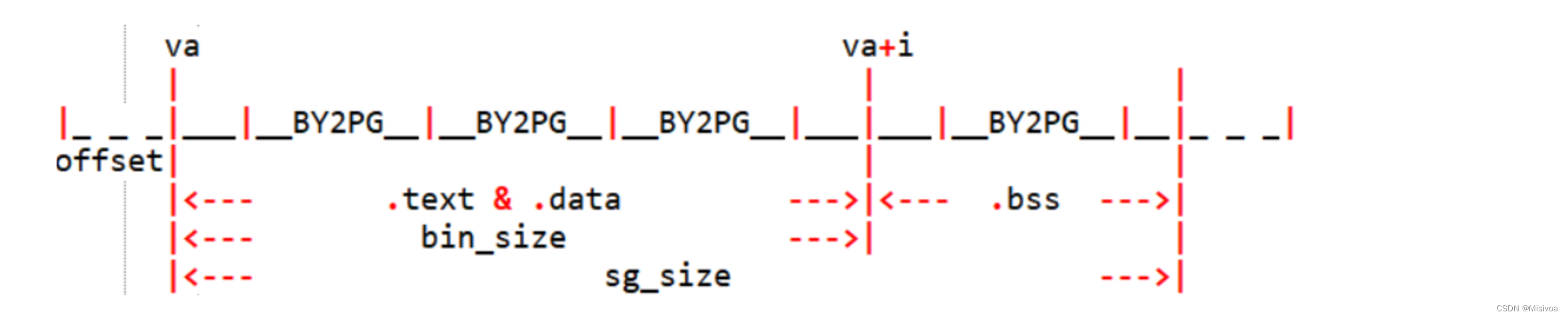

在load_icode_mapper中，要加载一个ELF文件到内存，就要将ELF文件中所有需要加载的segment加载到对应的虚地址va上。但是va和文件大小都不一定对齐4KB，并且若一段内存不满一个页，则仍要分配一整个页面来存储。最开始需要检查开头一段是否对齐，如果不对齐，申请一个页面存储这一段，拷贝也只能拷贝这一段，接着申请之后对齐的页面，最后考虑binsize<sgsize是否成立，如果是，则将这一段全部赋0。

对于load_elf，完成对elf文件的解构，并将文件映射到内存。

最后是load_icode，这是真正的加载二进制镜像的函数。首先分配进程的运行栈空间（这里是用户栈），为栈空间预分配一个页面。即分配一个物理页，然后将用户栈的地址该物理页建立映射，映射的内存空间是 (USTACKTOP - BY2PG, USTACKTOP)，之后调用load_elf函数把二进制文件加载到内存，并设置pc寄存器，要运行的进程的代码段预先被载入到了entry_ point为起点的内存中，运行进程时，CPU从pc所指的位置开始执行二进制码。

3、进程调度

lab3-2里题目少了很多，相较之下sched_yield的实现难度稍大。这个函数思路很简单，但是处理时一些细节问题很容易导致**^^^^too low^^^^**的问题。

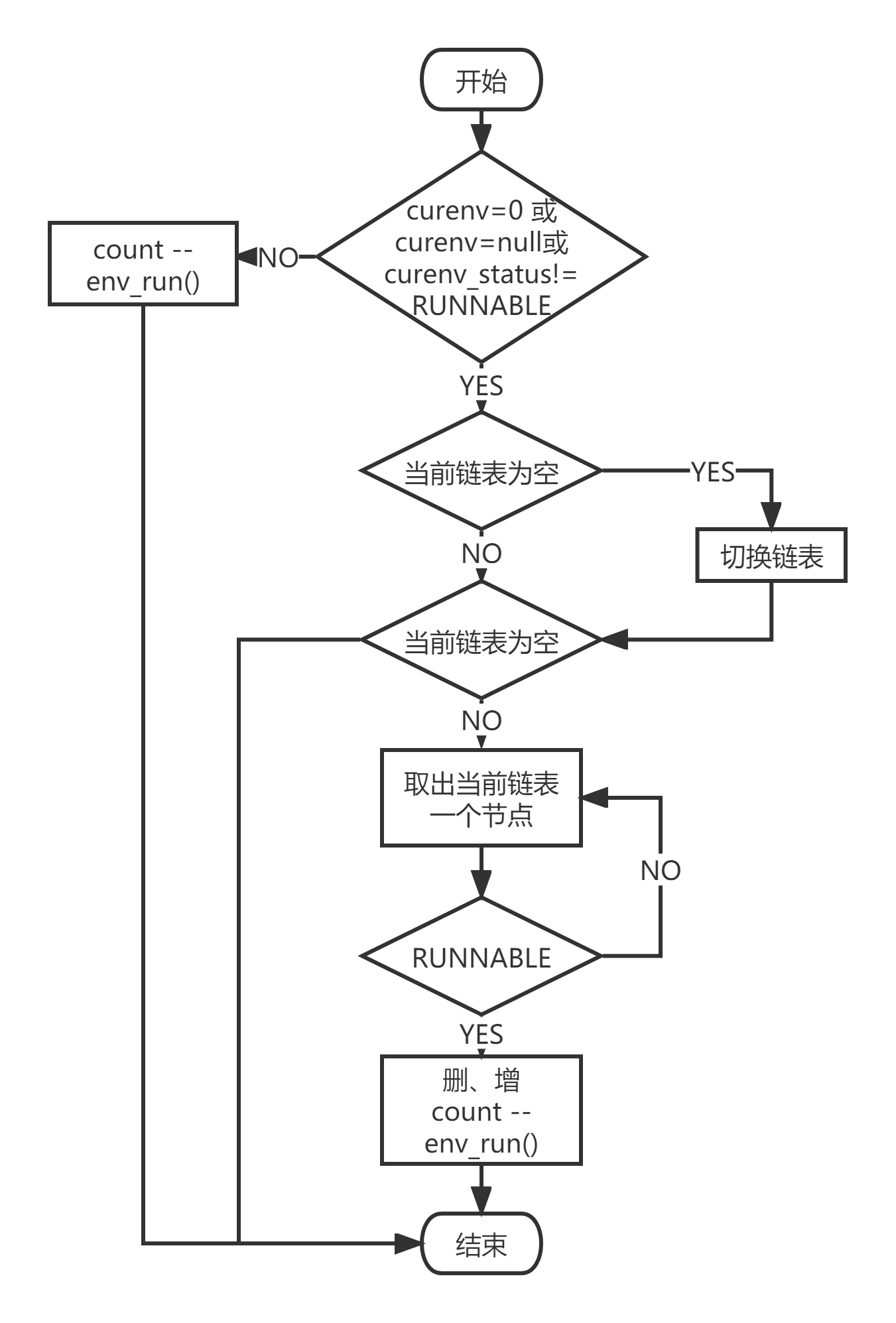

思路：

关于题目的一些理解：

• 使用两个链表，每个链表里存储着的都是待调度的进程，而且两个链表里的结点应该一样，只是存在的时间和顺序不一样；
• 正在执行的进程是存在在当前所持链表的表头位置的，当该进程的时间片用完需要切换进程时，才将该进程从当前链表头删除，添加到另一个链表尾；

一些我踩过的坑🕳：

• env_run()函数必须放在LIST_REMOVE()、LIST_INSERT()、count--等后面，因为env_run()之后的语句执行不了；
• 必须先LIST_REMOVE()再LIST_INSERT_TAIL()，因为删除的时候并不指明是从哪一个链表里删除，如果先INSERT再REMOVE，就会把刚刚插进去的删除掉；

三、体会与感想

这次lab第一部分花费时间较多，花了两天的时间都在断断续续的学习，大概有10个小时；第二部分学习所花费的时间相对较少，但也在解决**^^^TO LOW^^^**问题上花费了不少的时间，可能有6个小时左右。总的来说，感觉前半部分的内容比较多，很多题目在一开始学的时候理解起来还比较困难，不过经过不懈的软磨硬泡，最终也基本能看懂，不过还是还是很遗憾lab3第一次考试挂掉了，原因在于最后调用了env_run()（不过也可能有其他问题），感觉课上和课下关联不是很大，课下学习成果和课上考试结果貌似没有必然联系，虽然也很心疼丢掉的分，但是还是真正学到东西最重要；第二部分要填的空比较少，个人感觉写汇编的难度比较大，但是Exercise没有考察这方面的知识，上机考试也没有涉及，这次上机很顺利的通过了（泪目）。

四、指导书反馈

第一是关于curenv，我之前一直以为它和e一样，是需要自己定义的，也因此出了很多错，后来grep之后才知道curenv是全局变量，希望能针对这一点稍微提醒一下。

第二是关于load_icode_mapper这个函数，这个函数在给的时候只给了for循环，但是其实在for循环之前也有代码要填写，希望能在这里给出提示。

五、残留难点

感觉是指导书中涉及的那部分汇编的代码，让我自己写大概率写不出来。
