Linux路由选择与策略路由

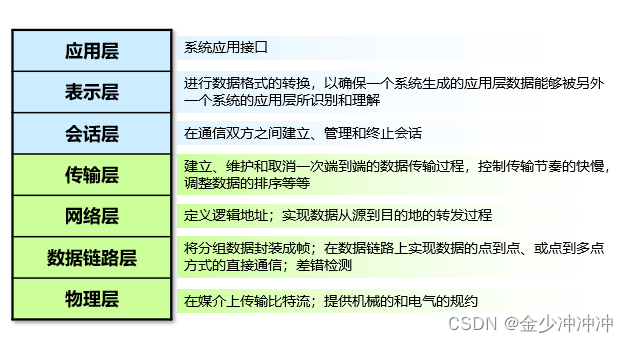

OSI七层参考模型

在这里插入图片描述在这里插入图片描述
二层交换、三层路由：
交换位于OSI七层模型的第二层数据链路层， 数据帧被封装了以太网头部，其中记录了目标网路的mac地址。
路由位于OSI七层模型的第三层网络层，数据包被封装了IP头部，其中记录了源IP地址和目的IP地址。

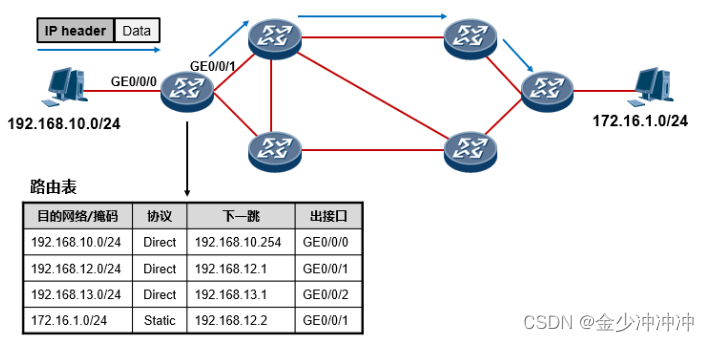

路由引入

在这里插入图片描述
二层交换、三层路由：
交换位于OSI七层模型的第二层数据链路层， 数据帧被封装了以太网头部，其中记录了目标网路的mac地址。
​路由位于OSI七层模型的第三层网络层，数据包被封装了IP头部，其中记录了源IP地址和目的IP地址。

​ 问题一：若192.168.10.1/24的PC0要和在相同网段的192.168.10.2/24的PC进行通信，如何实现？
​ 相同网段，通过ARP广播来获取到目的地址主机的MAC地址，从而将数据封装成数据帧后通过物理线路通信。

​ 问题二：假设192.168.10.1/24的PC0要跟172.16.1.1/24的PC1通信，如何实现？
​ PC0发出的数据包的目的地址是跨网段的，需要路由器负责转发数据包，每一个路由器都会维护一个路由表。路由表中记录了许多的条目，每一个条目被称作为route，每一个route包含了对应的目的网络、出接口和下一跳（网关）。
​ 当我们的路由器（或者说其他的具有路由功能的设备）收到一个IP的数据包时，会根据数据包中的目的IP地址在路由表中进行查找，如果找到了一个最匹配的表项，就会按照表项中出接口和下一跳进行转发。如果找不到匹配的表项，数据包就会被丢弃，路由器就会向数据包的起源发送一个ICMP报错消息，告知数据包不可达。

路由器

​ 路由器的工作内容：路由器支持各种路由协议（RIP、OSPF），根据路由协议填充路由表，依据路由表的条目转发数据包。

  • 路由器知道目的地址

  • 发现到达目标地址的可能的路由

  • 选择最佳路径（路由表）

  • 维护路由信息

  • 转发IP数据

路由表

IP网路由表

​ IP路由表是路由器能够工作的关键，相当于数据包转发的地图。在计算机网络中，路由表（ routing table ）又被称作路由信息数据库（ Routing Information Base ），简称RIP。

在这里插入图片描述

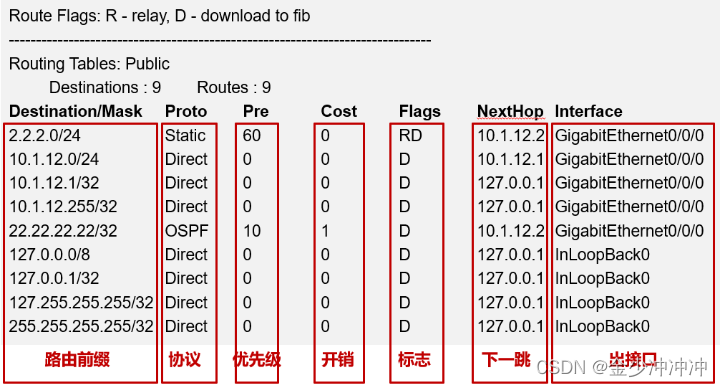

具备路由功能的华为数通产品（例如路由器，三层交换机等等）使用display ip routing-table命令查看路由表

在这里插入图片描述

关键项说明举例
目标网络/掩码目标网络加掩码长度，区别2.2.2.0/24和2.2.2.0/30192.168.1.0/24
协议表示该路由是通过什么协议获取到的direct、static、动态路由协议（OSPF、RIP）
优先级基于协议判断，当发现有多条不同协议的可达路由时，比较优先级，优先级越小就越优例如华为路由器：Direct-0；OSPF-10；Static-69；IGRP-80；RIP-110；OSPFASE-150；BGP-170
开销路由代价，cost值或metric值是同种路由协议用于选择最优路由的参数，一般值越小越优
标志路由表标识U：该条路由当前是可用的
G：该路由是到一个网关（路由器）的
H：该路由是到一个主机的
D：该路由已被下载到底层的转发信息表中
M：该路由已被重定向报文修改
R：使用动态路由重新初始化的路由
下一跳报文的下一跳IP地址192.168.10.254
出接口去往目的地的转发接口，也叫外出接口、转发接口GE0/0/0
路由条目的来源
直连路由

直连路由 – 直连接口所在网段的路由

  • 初始化情况下，路由器所知的网段，只有其直连接口所在网段。路由器自动将接口所在网段的路由写入路由表，这些路由被称为直连路由（Direct route），它们在路由表中的Protocol为Direct。

  • 直连路由出现在路由表中的前提，是该接口的物理状态及协议状态都为UP 。

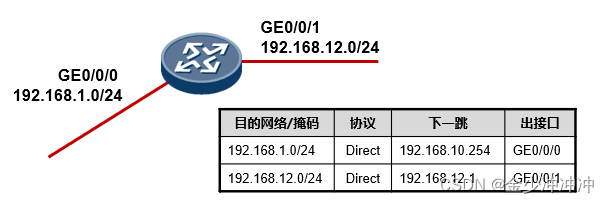

    直连路由举例：当给路由器的某一个接口配置上IP地址为192.168.1.1/24时（该地址的网络号为192.168.1.0/24），且接口的物理/协议状态都为up，这个直连接口的网络号就会被自动写入到路由表中，形成一个直连的路由表表项。

静态路由

静态路由 – 由网络管理员手工配置的路由条目

  • ip route-static 网络号 掩码 下一跳IP地址
  • ip route-static 网络号 掩码 出接口
  • ip route-static 网络号 掩码 出接口 下一跳IP地址

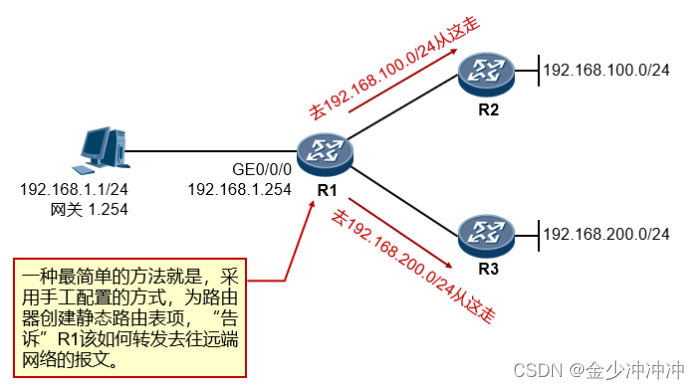

​ 静态路由举例：R1可以创建两条分别去往192.168.100.0/24和192.168.20.0/24网段的路由。静态路由便捷可控，但是若目标网络较多，就需要配置多个静态路由，面多规模较大的网络就显得力不从心，并且静态路由也无法相应拓扑动态的变化，若192.168.100.0/24这个网络发生故障，R1感知不到仍会将数据包转发给R2，R2则会把数据包丢弃。

在这里插入图片描述

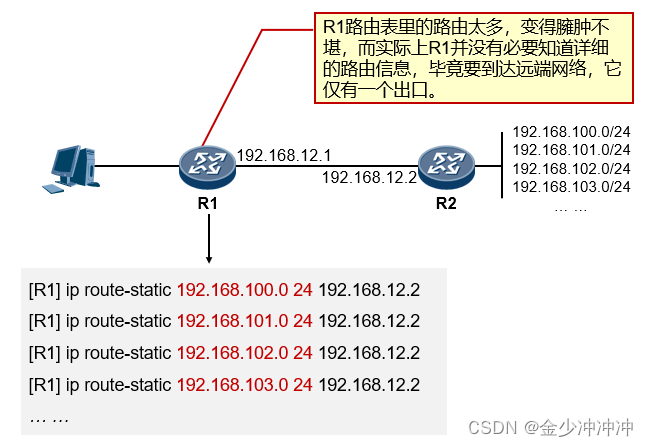

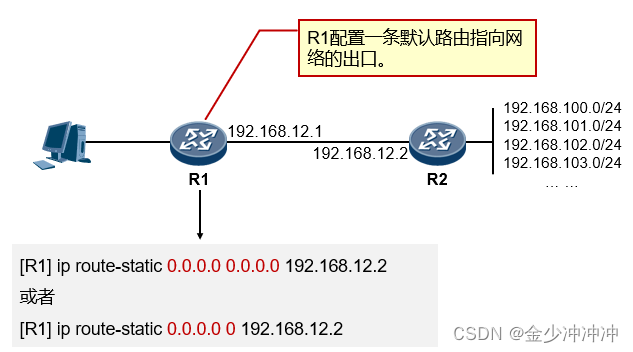

​ 默认路由举例：R1若要和192.168.100.0/24、192.168.101.0/24、192.168.102.0/24…的网段通信，一种方法是为每一个目标网络配置一条静态路由，如下面第一张如所示，另一种方法是配置一条默认路由（缺省路由），如下图二所示，默认路由可以匹配任意目的网络，路由表中没有其他表项可以匹配时则会去匹配默认路由，相当于一个最后的手段。

在这里插入图片描述

在这里插入图片描述

  • 默认路由（Default route）也被称为缺省路由，即0.0.0.0 0.0.0.0或者0.0.0.0/0路由，也就是网络地址及掩码都为0的路由。
  • 这是一条特殊的路由，可匹配任何目的IP地址。默认路由的下一跳可视为该设备的“最后求助对象”，或者缺省网关。
  • 当网络设备转发一个报文时，如果路由表中存在匹配该报文目的IP地址的路由表项（非默认路由表项），则使用该表项转发这个报文；如果没有任何具体的路由表项匹配，则使用默认路由转发这个报文；如果既无匹配的具体路由，也无默认路由存在，则该报文将被丢弃。
动态路由

动态路由 – 路由器通过动态路由协议学习到的路由

  • 当路由器激活某个动态协议的能力，路由器之间就会去动态完成路由学习的过程
查看及排错

Ping – 测试网络连通性

Tracert – 追踪去往目标节点的沿途每一跳IP地址

display ip routing-table – 查看路由表

display ip interface brief – 接口摘要信息

Linux路由表

Linux中使用下面的route -n命令可以查看Linux内核路由表 。

# route -n
Kernel IP routing table
Destination      Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0(default) 192.168.1.1     0.0.0.0         UG    0      0        0 eth0
192.168.1.0      0.0.0.0(*)      255.255.255.0   U     0      0        0 eth0
211.140.188.188  192.168.1.1     255.255.255.255 UGH   0      0        0 eth0
输出项说明
Destination目标网段或者主机，默认路由中Destination为0.0.0.0，也用default表示
Gateway网关地址，在路由器中也叫做下一跳，0.0.0.0表示目标是本主机所属的网络，不需要路由，也用"*"表示，直连路由的Gateway为0.0.0.0
Genmask网络掩码，默认路由的Genmask为0.0.0.0
Flags标记。
U — 路由是活动的
G — 路由指向网关
R — 恢复动态路由产生的表项
D — 由路由的后台程序动态地安装
M — 由路由的后台程序修改
! — 拒绝路由
Metric路由距离，到达指定网络所需的中转数（linux 内核中没有使用）
Ref路由项引用次数（linux 内核中没有使用）
Use此路由项被路由软件查找的次数
Iface该路由表项对应的输出接口
路由类型
主机路由

主机路由是路由选择表中指向单个IP地址或主机名的路由记录， 主机路由的Flags字段为H。 例如，在下面的示例中，本地主机通过IP地址192.168.1.1的路由器到达IP地址为10.0.0.10的主机。

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.0.0.10       192.168.1.1     255.255.255.255 UH   0      0        0 eth0
网络路由

网络路由是代表主机可以到达的网络。网络路由的Flags字段为N。例如，在下面的示例中，本地主机将发送到网络192.19.12.0的数据包转发到IP地址为192.168.1.1的路由器。

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
192.19.12.0     192.168.1.1     255.255.255.0   UN    0      0        0 eth0
默认路由

当主机不能在路由表中查找到目标主机的IP地址或网络路由时，数据包就被发送到默认路由（默认网关）上。默认路由的Flags字段为G。例如，在下面的示例中，默认路由是IP地址为192.168.1.1的路由器。

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
default         192.168.1.1     0.0.0.0   		UG    0      0        0 eth0
route命令使用
  • 添加到主机的路由
route add -host 192.168.1.2 dev eth0
route add -host 10.20.30.148 gw 10.20.30.40     #添加到10.20.30.148的网关
  • 添加到网络的路由
route add -net 10.20.30.40 netmask 255.255.255.248 eth0   #添加10.20.30.40的网络
route add -net 10.20.30.48 netmask 255.255.255.248 gw 10.20.30.41 #添加10.20.30.48的网络
route add -net 192.168.1.0/24 eth1
  • 添加默认路由
route add default gw 192.168.1.1
  • 删除路由
route del -host 192.168.1.2 dev eth0:0
route del -host 10.20.30.148 gw 10.20.30.40
route del -net 10.20.30.40 netmask 255.255.255.248 eth0
route del -net 10.20.30.48 netmask 255.255.255.248 gw 10.20.30.41
route del -net 192.168.1.0/24 eth1
route del default gw 192.168.1.1
  • 屏蔽一条路由
route add -net 224.0.0.0 netmask 240.0.0.0 reject
Linux系统打开路由转发功能
echo 1 > /proc/sys/net/ipv4/ip_forward

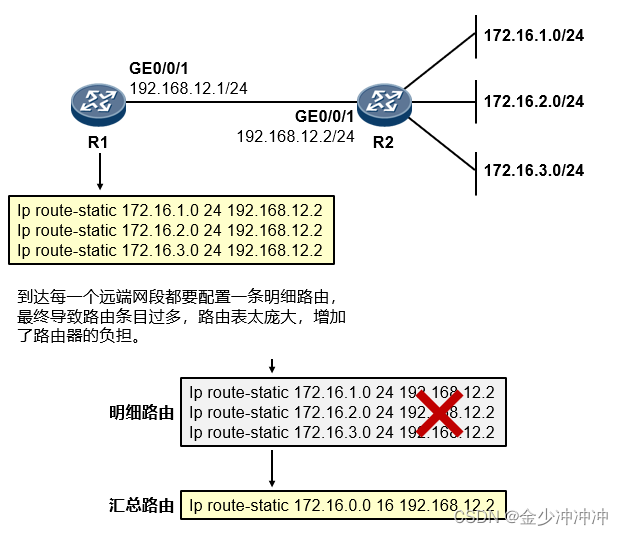

路由汇总

路由汇总一般指路由汇聚，路由汇聚的“含义”是把一组路由汇聚为一个单个的路由广播。路由汇聚的最终结果和最明显的好处是缩小网络上的路由表的尺寸，上述的默认路由也属于路由汇总。

  • 路由汇总，又被称为路由聚合（Route Aggregation，或route summary），即是将一组有规律的路由汇聚成一条路由，从而达到减小路由表规模以及优化设备资源利用率的目的。

  • 路由汇总是一个非常重要的网络设计思想，一个可汇总的网络设计方案将使得我们的网络更加优化、路由条目更加精简、网络管理更加简单。在网络设计及部署中应时刻保有路由汇总的意识。

  • 不仅仅静态路由能够部署路由汇总，动态路由协议也都支持路由汇总功能。

在这里插入图片描述

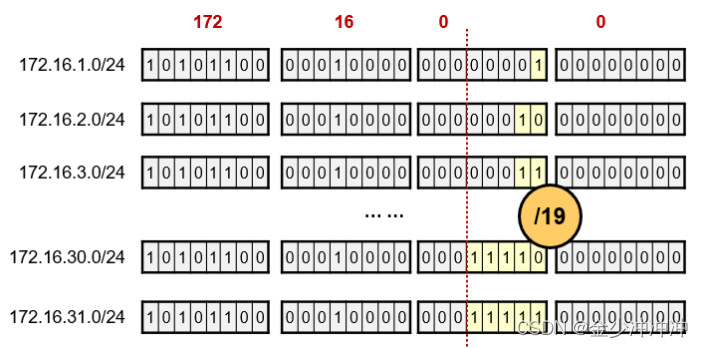

汇总路由的精确计算

现有明细路由：172.16.1.0/24至172.16.31.0/24，计算最精确的汇总路由，为172.16.0.0/19

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YVc3wry4-1639939115116)(Linux路由选择原理.assets/1639915451326.png)]

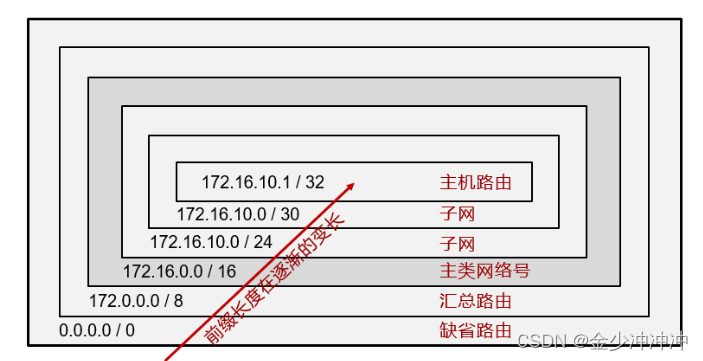

路由查找的最长匹配规则

当路由器将目的IP地址在路由表中执行查找时，采用的原则是“最长匹配原则”，也就是查找目的IP地址与路由前缀匹配度最长的表项，使用该表项作为最终数据转发的依据。

  • 计算方法

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-klXOwxta-1639939115117)(Linux路由选择原理.assets/1639918657690.png)]
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-R8BMNMc8-1639939115117)(Linux路由选择原理.assets/1639918619599.png)]

实例分析

例子一

在这里插入图片描述

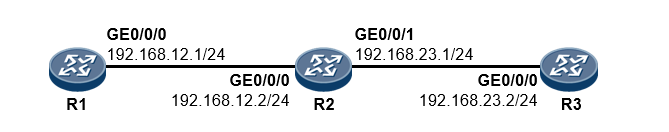

R1的192.168.12.1想要ping通R3的192.168.23.2

# 1. R1添加一条静态路由，指定目的ip为192.168.23.0/24的下一跳为192.168.12.2
[R1] ip route-static 192.168.23.0 24 192.168.12.2
	 route add -net 192.168.23.0/24 eth1 gw 192.168.12.2
# 2. 数据包到达R2，R2发现目的ip为192.168.23.2匹配到路由表中的直连路由，数据包通过GE0/0/1口到达R3，此时能否ping通R3？
不能！！！
注意：
通信是双向的，因此要留意往返流量（的路由）。
路由的行为是逐跳的，因此需保证沿途的每一台路由器都有路由。
# 3. R3返送回程数据，此时数据包的目的地址为192.168.12.1，R3并不知道192.168.12.0/24网段的路由，所以要在R3中添加以下路由。
[R3] ip route-static 192.168.12.0 24 192.168.23.1
     route add -net 192.168.12.0/24 eth1 gw 192.168.23.1
例子二

在这里插入图片描述

完成三台路由器的配置，使得1.1.1.1能够访问2.2.2.2。（ Loopback接口，也叫回环口，是一个逻辑的、虚拟的接口，可模拟路由器的直连网段，可用于测试）

# 1.1.1.1 -> 2.2.2.2
[R1] ip route-static 2.2.2.0 24 192.168.12.2    route add -net 2.2.2.0/24 eth1 gw 192.168.12.2
[R2] ip route-static 2.2.2.0 24 192.168.23.3	route add -net 2.2.2.0/24 eth1 gw 192.168.23.3

# 2.2.2.2 -> 1.1.1.1
[R3] ip route-static 1.1.1.0 24 192.168.23.2	route add -net 1.1.1.0/24 eth1 gw 192.168.12.2
[R2] ip route-static 1.1.1.0 24 192.168.12.1	route add -net 1.1.1.0/24 eth1 gw 192.168.12.1

扩展知识

静态路由三种写法的区别

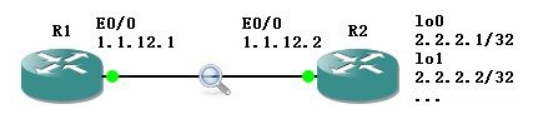

以太网中静态路由的写法一般有以下几种：
在这里插入图片描述

  • 下一跳： ip route 2.2.2.0 255.255.255.0 1.1.12.2
    R1去往2.2.2.0/24的路由，下一跳是1.1.12.2 ，因此需要知道1.1.12.2的mac地址，以便后续数据包封装。因此首先是arp广播请求下一跳的mac地址，再收到对端arp单播回复的过程，之后R1不管是ping 2.2.2.1或2.2.2.2等，都只是ICMP数据包正常交互过程了，不再需要arp广播。
  • 出接口： ip route 2.2.2.0 255.255.255.0 e0/0
    R1去往2.2.2.0/24的路由，从e0/0接口出去，意味着R1认为此路由是属于直连网段。也就是说R1与2.2.2.1通讯 ，需要从e0/0口出去先得到2.2.2.1的mac地址，以便后续数据包封装。因此首先是arp广播请求2.2.2.1的mac地址，再收到对端arp单播回复的过程。之后R1 ping 2.2.2.1，就是ICMP数据包正常交互过程了。那么同理，R1与2.2.2.2通讯，同样需要从e0/0口出去先得到2.2.2.2的mac地址，以便后续数据包封装。因此又是一次arp广播请求2.2.2.2的mac地址，再收到对端arp单播回复的过程。之后R1 ping 2.2.2.2，也是ICMP数据包正常交互过程了。以此类推R1与2.2.2.3、2.2.2.4通讯。。。
  • 下一跳+出接口： ip route 2.2.2.0 255.255.255.0 e0/0 1.1.12.2
    正常通讯过程其实和1一样。

区别：

  • 静态路由下一跳：一次（arp请求/回复）+ N次（数据通信）
  • 静态路由出接口：N次（arp请求/回复+数据通信）
  • 静态路由下一跳+出接口：一次（arp请求/回复）+ N次（数据通信）

优缺点：

  • 静态路由下一跳：ARP一次消耗小，但下一跳挂了，就是不通了。
  • 静态路由出接口：ARP多次消耗大，但相对有多个可能的下一跳，有冗余。
  • 静态路由下一跳+出接口：相对来说结合了两种优点。

Linux策略路由

前面讲的路由规则都是基于目标IP地址为匹配依据设置的路由规则， 策略路由则更加灵活。 Linux可以配置很多很多策略，数据包将依次通过各个策略，一旦匹配某个策略则进一步应用策略对应的路由表，如果当前路由表无法匹配到路由则继续执行后续策略匹配。

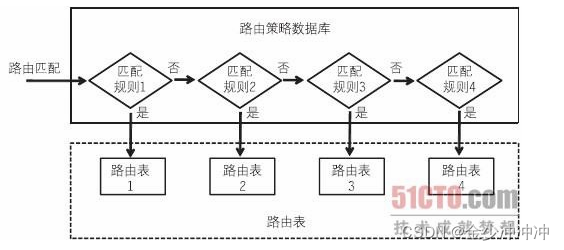

从网上找了一张很形象的图片：
在这里插入图片描述

策略路由样貌

使用ip rule show查看策略数据库的内容，即当前系统使用的路由规则

[root@localhost /]# ip rule show
0: from all lookup local
32765: from 135.105.115.149 lookup 231
32766: from all lookup main
32767: from all lookup default

策略路由由三部分组成：

  • part1：优先级，也就是上图中的0, 32766, 32767，数字越小优先级越高。
  • part2：条件，比如from all， from 135.105.115.149
  • part3：操作，比如lookup main 、 lookup 231

综上：32765: from 135.105.115.149 lookup 231 代表的含义是， 源地址是135.105.115.149的IP包，根据231号路由表进行路由。

路由策略工作原理

rule和table是如何协作的？会根据优先级依次遍历，直到决策出下一跳

例如： 一个IP报文源地址是135.105.115.180， 目的地址是155.18.49.20

  1. 判断路由策略0， 符合条件from all, 去查找local 路由表，local表中根据目的地址，最长匹配规则找不到路由
  2. 进而判断路由策略路由32765， 该策略源地址是135.105.115.149的， 去查找231号表。 不满足。
  3. 进而判断32766， 该路由策略的条件是from all满足。 去查找路由表main， 其中可以找到下一跳， 进而转发IP包。

iproute工具使用

早期在管理Linux系统的网络时，常使用ifconfig及route之类的命令，而这类工具并无法用于功能强大的基于策略的路由机制，取而代之的工具是iproute，该工具在我们的Linux系统中时默认安装的，可以通过ip -V命令检查工具是否安装

[root@localhost /]# ip -V
ip utility, iproute2-ss181023
路由表管理

之前介绍到的route命令仅能操作一个特定的路由表，但在基于策略的路由中，会同时存在多个路由表，所以route命令将不再适用，转而使用ip命令管理路由表

1. 查看路由表内容
  • 使用ip rule show或cat /etc/iproute2/rt_tables命令来查看目前使用了哪些路由表
  • 使用 ip route show [table id | name] 命令来查看路由表的内容
[root@localhost /]# ip rule show
0: from all lookup local
32766: from all lookup main
32767: from all lookup default
[root@localhost /]# cat /etc/iproute2/rt_tables
#
# reserved values
#
255     local
254     main
253     default
0       unspec
#
# local
#
#1      inr.ruhep
[root@localhost /]# ip route show table main
192.168.1.0/24 dev eth0 proto kernel scope link src 192.168.1.1
192.168.2.0/24 dev eth1 proto kernel scope link src 192.168.2.1
default via 192.168.1.254 dev eth0

在默认情况下，Linux系统创建了4张路由表，这四个路由表的功能如下 :

  • 系统保留表：table id 0

  • local：table id 255，本地路由表存有本地接口地址，广播地址，以及NAT地址 。由系统自动维护，管理员不能操作此表 。

  • main：table id 254，主路由表，使用传统命令route -n所看到的路由表就是main的内容。Linux系统在默认情况下使用这份路由表的内容来传输数据包。正常情况下，只要配置好网卡的网络设置，便会自动生成main路由表的内容。

    如上图所示，

    • 因为我们的设备上有eth0及eth1两块网卡，且为其设置的IP分别是192.168.1.1/24和192.168.2.1/24，因此路由表内的第1行告诉系统，如果有数据包要送到92.168.1.0/24这个网段，就直接将数据包由eth0接口送出即可，而本机临近这个网段的IP是192.168.1.1，第2行同理；以上这两行是只要将计算机网卡上的IP设置好，并在网络服务重启之后，默认就会生成的路由，无需特别的设置，类似与路由器中的直连路由。
    • 最后一行是默认路由，表示如果数据包不是送往192.168.1.0/24及192.168.2.0/24的网段时，那么数据包将统一转发给192.168.1.254的主机（一般是路由器）去处理，而192.168.1.254就是我们在网络配置中所设置的默认网关。

  • default：table id 253， 默认路由表，这个路由表在默认情况下内容为空 ，一般可将默认路由添加在该表中。

2. 添加路由

使用ip route add命令添加路由到所需的路由表中，route命令默认添加路由到main表，ip命令不指定路由表也默认添加到main表中。

[root@localhost /]# ip route show table main
192.168.1.0/24 dev eth0 proto kernel scope link src 192.168.1.1
192.168.2.0/24 dev eth1 proto kernel scope link src 192.168.2.1
[root@localhost /]# ip route add default via 192.168.1.254 table 254
[root@localhost /]# ip route add 192.168.3.0/24 via 192.168.1.1 table main
[root@localhost /]#
[root@localhost /]# ip route show table main
default via 192.168.1.254 dev eth0
192.168.1.0/24 dev eth0 proto kernel scope link src 192.168.1.1
192.168.2.0/24 dev eth1 proto kernel scope link src 192.168.2.1
192.168.3.0/24 via 192.168.1.1 dev eth0
3. 删除路由

使用ip route del命令删除路由，若不指定路由表，则会默认删除路由表main的中路由条目。

[root@localhost ~]# ip route show table 10
192.168.1.0/24 dev virbr0 scope link
default via 192.168.1.254 dev eth1
[root@localhost ~]#
[root@localhost ~]# ip route del default table 10
[root@localhost ~]#
[root@localhost ~]# ip route show table 10
192.168.1.0/24 dev virbr0 scope link
[root@localhost ~]#
[root@localhost ~]# ip route del 192.168.1.0/24 table 10
[root@localhost ~]#
[root@localhost ~]# ip route show table 10
[root@localhost ~]#
规则管理
1. 查看规则

使用ip rule show查看策略数据库的内容，即当前系统使用的路由规则

[root@localhost /]# ip rule show
0: from all lookup local
32766: from all lookup main
32767: from all lookup default
2. 添加规则

在添加规则时，必须先确定好条件、优先级别及路由表ID，此后才可以执行添加规则的操作。

  • 条件： 条件是用来决定哪类数据包可以符合这项规则，而可用来匹配的字段为Source IP、Destination IP、Type of Service、fwmark及dev等，这些字段的使用方式如下

    • Source IP：根据来源端IP来决定数据包参考哪个路由表发送出去。
      以下两个示例分别指出，如果数据包的来源端IP是192.168.1.10，就参考路由表10；如果来源端IP为192.168.2.0/24网段的IP，就参考路由表20
    [root@localhost /]# ip rule add from 192.168.1.10 table 20
[root@localhost /]# ip rule add from 192.168.2.0/24 table 10
[root@localhost /]# ip rule show

[root@localhost /]# ip route show table 10
[root@localhost /]#
#此时并看不到路由表10，因为没有添加路由到表10中
[root@localhost /]# ip route add 192.168.1.0/24 dev eth1 table 10
[root@localhost ~]# ip route add default via 192.168.1.254 table 10
[root@localhost ~]# ip route show table 10
192.168.1.0/24 dev eth1 scope link
default via 192.168.1.254 dev eth1
    • Destination IP： 根据目的端IP来决定数据包参考哪个路由表发送出去。

    以下两个示例分别指出，如果数据包的目的端IP是168.95.1.1，就参考路由表10；如果目的端IP是168.95.0.0/24网段的IP，就参考路由表20

     [root@localhost /]# ip rule add to 168.95.1.1 table 10
 [root@localhost /]# ip rule add to 168.96.0.0/24 table 20
    • dev： 使用数据包输入的接口来作为判断依据。
      在这里插入图片描述

    我们希望凡是由eth2接口送入的数据包都由eth0接口转发出去，由eth3接口送入的数据包都由eth1接口转发出去。以下命令组合将能满足我们的要求

     [root@localhost /]# ip rule add dev eth2 table 1
 [root@localhost /]# ip rule add dev eth3 table 3

  • 优先级别

    前面介绍了规则中条件的使用方式，接下来要讨论的是优先级别。优先级别用数字来表示，其范围由0~4亿多个。 添加规则时，如果没有特别设置优先级别，那么，优先级别默认会从32766开始递减，如32765、32764……，如果我们需要特别设置优先级别，可以在ip rule add命令的最后加上prio XXX参数。

    [root@localhost ~]# ip rule show
0: from all lookup local
32766: from all lookup main
32767: from all lookup default
[root@localhost ~]#
[root@localhost ~]# ip rule add from 192.168.1.0/24 table 1 prio 10
[root@localhost ~]# ip rule add from 192.168.2.0/24 table 2 prio 20
[root@localhost ~]#
[root@localhost ~]# ip rule show
0: from all lookup local
10: from 192.168.1.0/24 lookup 1
20: from 192.168.2.0/24 lookup 2
32766: from all lookup main
32767: from all lookup default

  • 路由表id：在Linux的基于策略的路由中，路由表用ID来表示。

注：创建完路由规则若需立即生效须执行以下命令，用以刷新路由缓冲

[root@localhost ~]# ip route flush cache
3. 删除规则

ip命令提供的删除规则的方式十分灵活，例如，要删除下列第2条规则，可以分别使用“优先级别”、“条件”及“路由表”当中任何一个唯一的值来设置所需删除的规则，如下：

[root@localhost ~]# ip rule show
0: from all lookup local
10: from 192.168.1.0/24 lookup 1
20: from 192.168.2.0/24 lookup 2
32766: from all lookup main
32767: from all lookup default
[root@localhost ~]# ip rule del prio 10
[root@localhost ~]# ip rule del from 192.168.1.0/24
[root@localhost ~]# ip rule del table 1
[root@localhost ~]# ip rule del from 192.168.1.0/24 table 1 prio 10
实例分析

我们的设备通过网线直连了10.6.124.0/24网段， 设备ip为10.6.124.206，要求使用自己配置的路由策略完成路由

  • 查看一下当前设备的ip，rule和table
[root@localhost /]# ifconfig
eth0      Link encap:Ethernet  HWaddr 6E:1E:DC:7D:B2:28
          inet addr:10.6.124.203  Bcast:10.6.124.255  Mask:255.255.255.0
          inet6 addr: fe80::6c1e:dcff:fe7d:b228/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:105989 errors:0 dropped:14985 overruns:0 frame:0
          TX packets:43 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:70277805 (67.0 MiB)  TX bytes:3330 (3.2 KiB)
          Interrupt:199

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

[root@localhost /]# ip rule show
0:      from all lookup local
32766:  from all lookup main
32767:  from all lookup default
[root@localhost /]# ip route show table main
10.6.124.0/24 dev eth0 scope link  src 10.6.124.203
  • 在当前已有的规则下，若要和网段10.6.124.0/24下的设备网路通信，走的是优先级为32766的rule，查询的是main表；
    对于不在eth0直连网段内的设备，在当前的规则下找不到任何匹配的如有条目，网络不可达。
[root@localhost /]# ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8): 56 data bytes
ping: sendto: Network is unreachable
[root@localhost /]# ip route get 8.8.8.8
ip: RTNETLINK answers: Network is unreachable
  • 添加规则，条件设置为源IP地址为all，优先级设置8，查询的路由表id为10
[root@localhost /]# ip rule add from all table 10 prio 8

  • 添加路由，

    由于网线在eth0上直连了10.6.124.0/24网段，所以这个网段的可以直接通过eth0网卡通信

    对于不在eth0直连网段内的设备， 则发给网关10.6.124.254，由它进一步路由向外转发

[root@localhost /]# ip route add 10.6.124.0/24 dev eth0 table 10
[root@localhost /]# ip route add default via 10.6.124.254 dev eth0 table 10
[root@localhost /]# ip route show table 10
default via 10.6.124.254 dev eth0
10.6.124.0/24 dev eth0 scope link
[root@localhost /]# ip rule show
0:      from all lookup local
8:      from all lookup 10
32766:  from all lookup main
32767:  from all lookup default

  • 测试

    测试网络是否能正常通信，ping一下我的服务器10.6.124.15

    测试是否使用了table 10，此时已匹配到目的地址为8.8.8.8的路由条目，说明使用了table 10

[root@localhost /]# ip route flush cache
[root@localhost /]# ip route get 10.6.124.15
10.6.124.15 dev eth0  src 10.6.124.203
[root@localhost /]# ip route get 8.8.8.8
8.8.8.8 via 10.6.124.254 dev eth0  src 10.6.124.203
金少冲冲冲
关注
  • 7
    点赞
  • 踩
  • 38
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
专栏目录
用Linux系统做策略路由
03-06
用linux做策略路由，linux现在做网络工具已经很普及了。
基于VLAN的策略路由的应用
04-16
简单介绍虚拟局域网（VLAN）及策略路由的概念，详细介绍在Linux下VLAN及策略路由的实现，根据具体问题并结合实例详细介绍在Linux下如何将二者结合解决实际问题。
Linux策略路由的分析及其应用.pdf
09-07
Linux策略路由的分析及其应用.pdf
Linux云计算之网络基础5——路由及路由配置
最新发布
m0_52432110的博客
03-28 785
默认路由就好比是路由器的"备胎"。当一个数据包到达路由器，但路由器的路由表中没有与该数据包的目的地址匹配的条目时，路由器会使用默认路由。是全局配置模式的一个子模式，用户可以在该模式下对指定接口进行配置，比如配置接口IP地址、启用或禁用接口、设置接口的速率和双工模式等。是交换机的默认模式，在该模式下用户只能执行有限的命令，主要是一些查看配置和状态信息的命令，不能对交换机进行配置修改。是特权模式的一个子模式，用户可以在该模式下对交换机进行全局配置，比如配置全局参数、设定系统级别的功能等。
Linux策略性路由应用
09-16
Linux策略性路由应用
linux中路由、策略路由
miner_k的博客
12-17 1667
linux中的路由和策略路由的配置
Linux策略路由设置
11-10
Linux策略路由设置，关于linux服务器设置的一些文档。
Linux 策略路由
u010674101的专栏
06-25 991
"ip rule show"命令用于显示Linux系统上的路由策略和策略路由规则。策略路由规则允许您根据不同的网络流量类型或者需要使用不同的路由策略，从而实现更灵活的路由管理。具体来说，"ip rule show"命令将列出当前系统中定义的所有策略路由规则，并显示每个规则的优先级、匹配条件、ACTIONS列表等信息。Linux 策略路由的实现需要多个路由表和一个路由策略数据库（RPDB）。通过使用"ip rule add"命令，您可以向系统添加新的策略路由规则，以便更好地控制网络流量的路由。
ip rule 命令
zhang6928的专栏
02-09 1588
linux 高级路由即基于策略的路由比传统路由在功能上更强大，使用也更灵活，它不仅能够根据目的地址来转发路径而且也能够根据报文大小、应用或ip源地址来选择路由转发路径从而让系统管理员能轻松做到： 1、 管制某台计算机的带宽。 2、 管制通向某台计算机的带宽 3、 帮助你公平地共享带宽 4、 保护你的网络不受DOS的攻击 5、 保护你的Internet不受到你的客户的攻击 6、 把多台服
linux策略路由
maimang1001的专栏
12-03 1644
linux策略路由 - kk Blog —— 通用基础 https://blog.csdn.net/guodong1010/article/category/6149064 linux策略路由 - 放飞自我 - 博客园 1.策略路由介绍 策略性是指对于IP包的路由是以网络管理员根据需要定下的一些策略为主要依据进行路由的。例如我们可以有这样的策略：“所有来直自网A的包，选择X路径；其他选择Y路径”，或者是“所有TOS为A的包选择路径F；其他选者路径K”。 Cisco 的网络操作系统 (Cisco I
linux策略路由设置
锅锅的博客
07-19 1952
route命令用于显示和操作IP路由表 linux 默认只支持一条默认路由，当重新启动网口时，会把其他默认路由去掉，只剩下一条该网口生成的默认路由。当然可以通过 route 命令手动添加多条默认路由，如果多条路由一样，则选择最开始找到的路由(排在前面的路由)。 命令格式 route [-CFvnee] route [-v] [-A family] add [-net|-host] target [netmask Nm] [gw Gw] [metric N] [mss M] [window
路由器重温——路由策略和策略路由-2
kaoa000的专栏——非淡泊无以明志，非宁静无以致远
02-04 3043
策略路由基础 “路由策略”（Routing Policy，RP）与“策略路由”（Policy-Based Routing，PBR）有着本质上的区别。“路由策略”中的“路由”是名词，而“策略”是动词，操作对象是路由信息。“路由策略”主要用来实现路由表中的路由过滤和路由属性设置等功能。它通过改变路由属性（包括可达性）来改变网络流量所经过的路径。而“策略路由”中的“策略”是名词，“路由”却变成了动词，是基于策略的路由（这里的“路由”也是动词），操作对象是数据报文，是在路由表已经产生的情况下，不按照路由表进行转发
linux系统软路由软件,Linux中增加软路由的三种方法
weixin_30465829的博客
04-29 826
2019独角兽企业重金招聘Python工程师标准>>> Linux中增加软路由的三种方法第一种:route add -net 172.16.6.0 netmask 255.255.255.0 gw 172.16.2.254 dev eth0/* 增加一条网络172.16.6.0/24 经过172.16.2.254 eth0 *//* -net增加网络 -host增加主机 netm...
ip协议采用何种路由策略实现路由选择_干货！详解路由策略与策略路由的区别和联系...
weixin_34526733的博客
12-08 700
在网络设备维护上，现在很多维护的资料上都讲到“路由策略”与“策略路由”这两个名词，但是有很多搞维护的技术人员对这两个名词理解的还不是很透彻，无法准确把握这两者之间的联系与区别。本文简单分析一下这两者之间的概念，并介绍一些事例，希望大家能从事例中得到更深的理解。路由策略路由策略，是路由发布和接收的策略。其实，选择路由协议本身也是一种路由策略。因为相同的网络结构，不同的路由协议因为实现的机制...
Linux下路由配置梳理
heguangsui123的博客
12-05 3472
Linux下路由配置梳理
linux操作系统 策略路由 —— 筑梦之路
筑梦之路
06-13 932
在某些情况下，我们不只是需要通过数据包的目的地址决定路由，可能还需要通过其他一些域：源地址、IP协议、传输层端口甚至数据包的负载。这就叫做：策略路由(policy routing)。linux系统有多张路由表，而路由策略会根据一些条件，将路由请求转向不同的路由表。例如源地址在某些范围走路由表A，另外的数据包走路由表，类似这样的规则是有路由策略rule来控制。在linux系统中，一条路由策略rule主要包含三个信息，即rule的优先级，条件，路由表。其中rule的优先级数字越小表示优先级越高，然后是满足什么条
Linux加路由详解
热门推荐
wanglei_11的博客
06-20 1万+
Linux加路由详解
linux网络设置
weixin_64413763的博客
08-16 2306
在Linux中配置IP地址的方法有以下这么几种：图形界面配置IP地址（操作方式如Windows系统配置IP，但在实际生产中，我们并不建议在我们的服务器上安装Linux的图形界面，因为安装了图形界面将一定程度地影响了服务器的安全性和稳定性，因此，在这里就不对该方式进行详细的介绍了。）ifconfig命令临时配置IP地址（临时配置IP地址，即当我们重启计算机或重启网络服务后，配置将失效）...
Linux策略路由基础
szkbsgy的专栏
08-13 746
策略路由 策略性是指对于IP包的路由是以网络管理员根据需要定下的一些策略为主要依据进行路由的。例如我们可以有这样的策略：“所有来直自网A的包，选择X路径；其他选择Y路径”，或者是“所有TOS为A的包选择路径F；其他选者路径K” Linux最多可以支持255张路由表，其中有3张表是内置的： 存在文件/etc/iproute2/rt_tables中 　　表255 本地路由表（Local t
linux 添加路由策略 waln
07-28
在Linux中添加Wi-Fi网络的路由策略可以通过以下步骤完成： 1. 首先，打开终端并以管理员身份登录。 2. 使用以下命令查看当前系统中的网络接口信息： ``` ifconfig ``` 3. 找到你要添加路由策略的Wi-Fi网络接口名字，通常以wlan开头，例如wlan0。 4. 使用以下命令将路由策略添加到该接口上： ``` sudo ip route add <目标网络CIDR> via <网关IP> dev <接口名> ``` 其中，目标网络CIDR是你要添加路由策略的目标网络的地址范围，网关IP是路由到该目标网络所需经过的网关的IP地址，接口名是你要添加路由策略的Wi-Fi接口名。 5. 确保添加的路由策略生效，可以使用以下命令查看： ``` ip route show ``` 6. 如果你希望该路由策略在系统重启后依然有效，可以将这个命令添加到启动脚本中，例如在/etc/rc.local或者/etc/network/interfaces文件中。 以上就是在Linux中添加Wi-Fi网络的路由策略的步骤。请根据自己具体的网络配置替换命令中的参数，并确保准确性和合法性，以免对网络造成不可预料的影响。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
