MEMS微镜核心技术参数解析与指南

引言：选型的重要性与挑战

在激光雷达、AR/VR显示、光谱分析和光通信等前沿领域，MEMS微镜作为核心光学组件，其性能直接决定着整个系统的表现。然而，市场上产品种类繁多，技术参数复杂，如何根据具体应用需求选择合适的MEMS微镜，成为许多工程师面临的关键挑战。

本文将从技术角度系统解析MEMS微镜的核心性能参数，建立科学的选型评估框架，帮助工程师做出最优决策。

一、光学性能参数解析

1. 孔径尺寸的技术影响与选择策略

定义：指微镜反射面的有效光学直径或对角线尺寸。

技术影响分析：

• 大孔径（>3mm）可收集更多光能量，提高信噪比，但会增加系统惯性和降低机械响应频率

• 小孔径（<1mm）适合高速扫描应用，但会限制光学分辨率和光通量

• 孔径尺寸与衍射极限直接相关，影响最终光学分辨率

选型建议：

• 激光雷达系统：推荐2-5mm，平衡分辨率与扫描速度

• 显示投影应用：选择3-7mm，确保足够的亮度和分辨率

• 光学通信：0.5-2mm即可满足需求，侧重高速性能

2. 表面平整度的技术要求

定义：反射表面与理想平面的偏差，用波长数(λ)表示。

技术影响：

• 影响波前误差和光学系统的 Strehl 比率

• 不平整表面导致光束质量下降和像差增加

• 对干涉测量和相干光学应用尤为关键

选型建议：

• 普通应用：λ/4-λ/10 可满足要求

• 高精度光学系统：需要 λ/20 或更高

• 红外应用：要求可适当放宽至 λ/2-λ/4

3. 反射率优化选择

技术影响：

• 直接决定系统光学效率

• 不同材料在不同波段的反射特性差异显著

镀层技术对比：

材料类型	可见光波段	近红外波段	技术特点	适用环境
铝镀层	85-92%	85-90%	宽带高反射，成本优化	常规室内环境
金镀层	<50%	>96%	红外性能优异，成本较高	红外专用系统
银镀层	95-98%	97-99%	最高反射率，需保护层	高要求可见光系统
介质膜	定制化	定制化	无吸收损耗，可定制	高功率激光应用

选型建议：根据工作波长范围和环境稳定性要求选择合适镀层方案。

二、机械性能参数深度分析

1. 扫描角度与系统设计关系

技术要点：

• 机械角度与光学角度为2倍关系（光学角度=2×机械角度）

• 大角度扫描需要更复杂的驱动结构和控制算法

• 扫描角度与谐振频率存在设计上的权衡关系

选型考量：

• 确定系统所需光学扫描角度范围

• 考虑光学设计中的场镜匹配问题

• 评估大角度带来的光学畸变校正需求

2. 谐振频率的动态特性

技术分析：

• 谐振频率决定系统最大扫描速度

• 高频微镜（>10kHz）适合视频显示应用

• 低频微镜（100Hz-1kHz）适合精密定位应用

设计权衡：

• 高频设计通常牺牲扫描角度

• 低频率可实现更大角度但限制速度

• 双轴微镜的两轴频率需要协调设计

3. 线性度的控制策略

技术挑战：

• 静电驱动具有固有的非线性特性

• 电磁驱动线性度较好但功耗较高

• 开环操作的线性度校正需求

解决方案：

• 采用闭环控制提高线性度

• 使用光学位置传感器实时反馈

• 数字预失真校正算法补偿

三、电气特性与系统集成

1. 驱动电压的工程考量

技术现状：

• 静电驱动：通常需要50-200V驱动电压

• 电磁驱动：1-5V低电压但需要电流驱动

• 压电驱动：中等电压(20-60V)但位移较小

系统影响：

• 高压驱动需要专门的驱动芯片

• 低电压方案更适合便携设备

• 驱动电路复杂度直接影响系统成本

2. 功耗优化的技术路径

功耗组成：

• 静态功耗：偏置电路消耗

• 动态功耗：与扫描频率和角度相关

• 驱动损耗：驱动电路效率损失

优化策略：

• 选择高效的驱动架构（如谐振驱动）

• 采用智能电源管理策略

• 优化机械结构降低驱动能量需求

四、可靠性工程设计

1. 工作寿命的评估方法

失效机理：

• 材料疲劳：长期往复运动导致

• 磨损：接触部位机械磨损

• 环境影响：温度、湿度加速老化

加速测试：

• 高低温循环测试

• 振动疲劳测试

• 长期连续工作测试

2. 环境适应性设计

温度影响：

• 材料热膨胀系数匹配

• 温度补偿算法需求

• 工作温度范围定义

振动防护：

• 机械结构抗振设计

• 振动隔离措施

• 振动抑制算法

五、选型方法论与实践指南

1. 需求分析框架

建立系统级需求到器件级参数的映射关系：

• 光学分辨率要求 → 孔径尺寸选择

• 系统帧频要求 → 谐振频率确定

• 使用环境条件 → 可靠性指标定义

• 功耗约束 → 驱动方式选择

2. 技术权衡策略

针对不同应用场景的优化方向：

• 速度优先型：选择高谐振频率方案

• 精度优先型：侧重大孔径和高线性度

• 功耗敏感型：优选静电驱动方案

• 环境严苛型：加强可靠性和环境适应性

3. 供应商评估维度

• 技术文档完整性和准确性

• 测试数据可靠性和一致性

• 技术支持响应能力和专业性

• 量产一致性和质量保证体系

六、典型应用技术规范

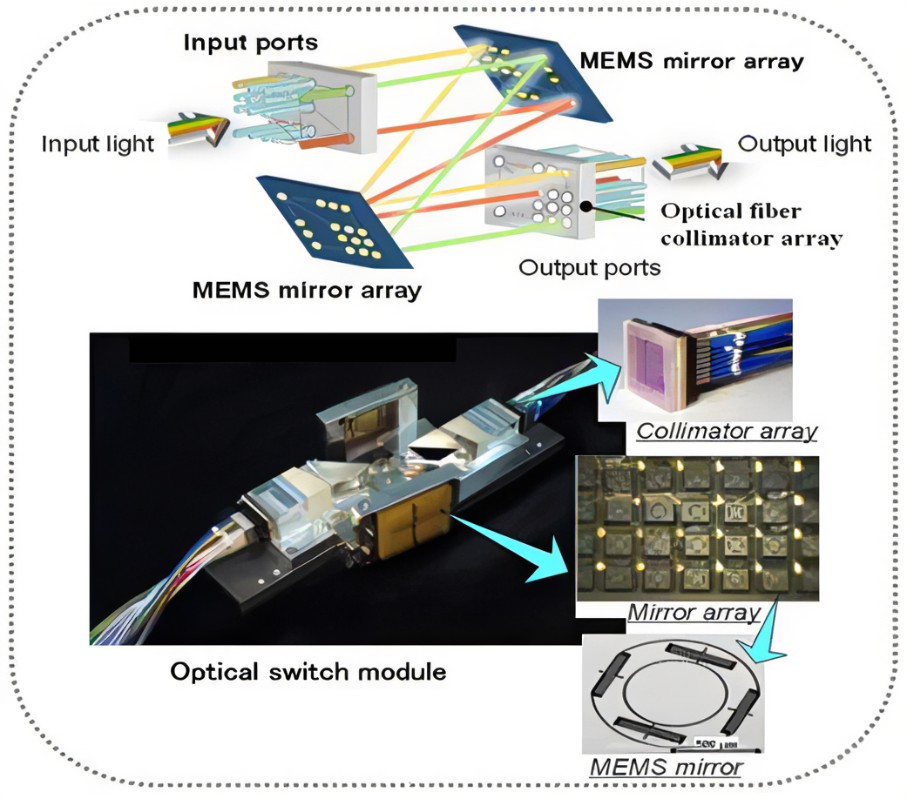

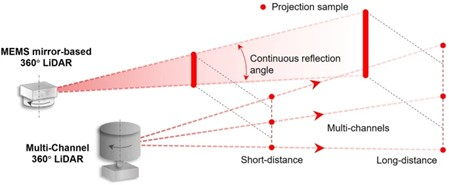

1. 激光雷达系统

技术特征：

• 扫描角度：±15°-±30°（光学）

• 频率范围：1-5kHz

• 孔径要求：2-3mm

• 可靠性：>10亿次循环

特殊要求：

• 车规级温度范围（-40℃~105℃）

• 抗振动和冲击能力

• 快速启动特性

2. AR/VR显示应用

技术需求：

• 高频操作：20-60kHz

• 高线性度：<1%失真

• 小孔径：1-2mm

• 低功耗：<100mW

性能重点：

• 图像质量相关参数

• 运动模糊控制

• 色彩一致性保证

3. 光谱分析仪器

关键参数：

• 大孔径：3-5mm

• 高线性度：0.1%-0.5%

• 低速扫描：10-100Hz

• 高稳定性：<0.1%漂移

特殊考虑：

• 波长相关性能一致性

• 长期稳定性要求

• 环境敏感性控制

结语：系统化选型思维

选择合适的MEMS微镜需要建立系统化的技术分析框架，从光学、机械、电气、可靠性等多个维度进行全面评估。工程师应该：

1. 明确系统级需求并将其转化为具体的器件参数要求

2. 建立技术权衡策略，根据应用优先级优化选择

3. 进行充分的验证测试，包括实验室测试和现场测试

4. 考虑长期可用性和供应链稳定性因素

5. 保持技术更新，关注新材料、新工艺的发展

最重要的是，MEMS微镜的选型不应该孤立进行，而应该放在整个光学系统设计的背景下考虑。与光学设计、机械结构、电子控制和软件算法协同优化，才能充分发挥MEMS微镜的技术优势，实现最优的系统性能。

希望通过本文提供的技术分析框架和选型指南，能够帮助工程师在面对MEMS微镜选型决策时，做出更加科学、合理的技术选择，为项目成功奠定坚实的基础。
