电工电子第一天

• 电阻
  • 欧姆定律
    • 在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，和电阻成反比。
  • 公式

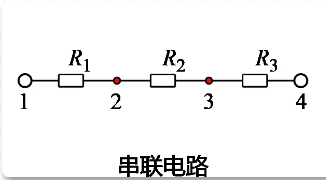

    • 串联

      •

      • 电路中形成恒定电流之后，电路中的电荷分布是稳定的，不会在某处不断聚集电荷，因此串联电路中的每个电阻的电流都是相等的，即：I1=I2=I3.
      • 由于沿着电流方向电势降落，所以电路的总电压U=U14=U1-U4，由此可知：串联电阻的总电压等于每个电阻的电压之和，即U=U1+U2+U3;

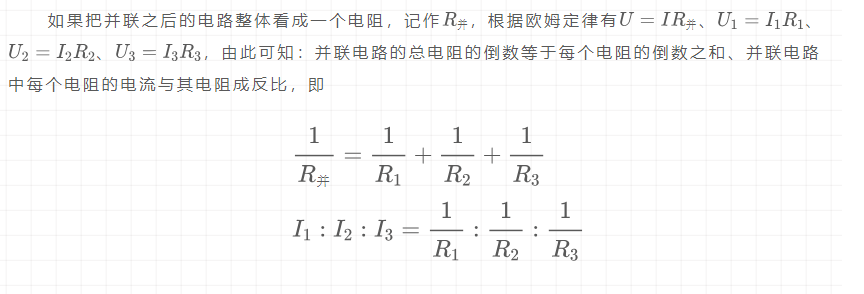

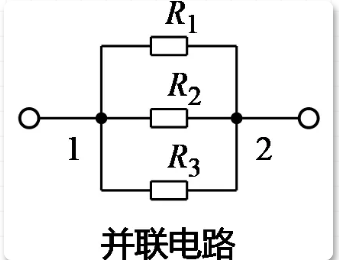

    • 并联
      • I=I1+I2+I3; U=U1+U2+U3;



      •

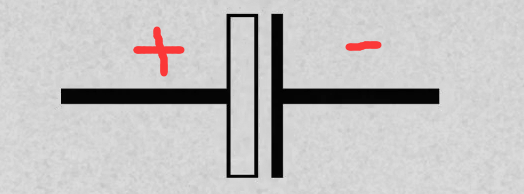

• 电容
  • 含义：能量储存装置
  • 作用：隔直流，通交流

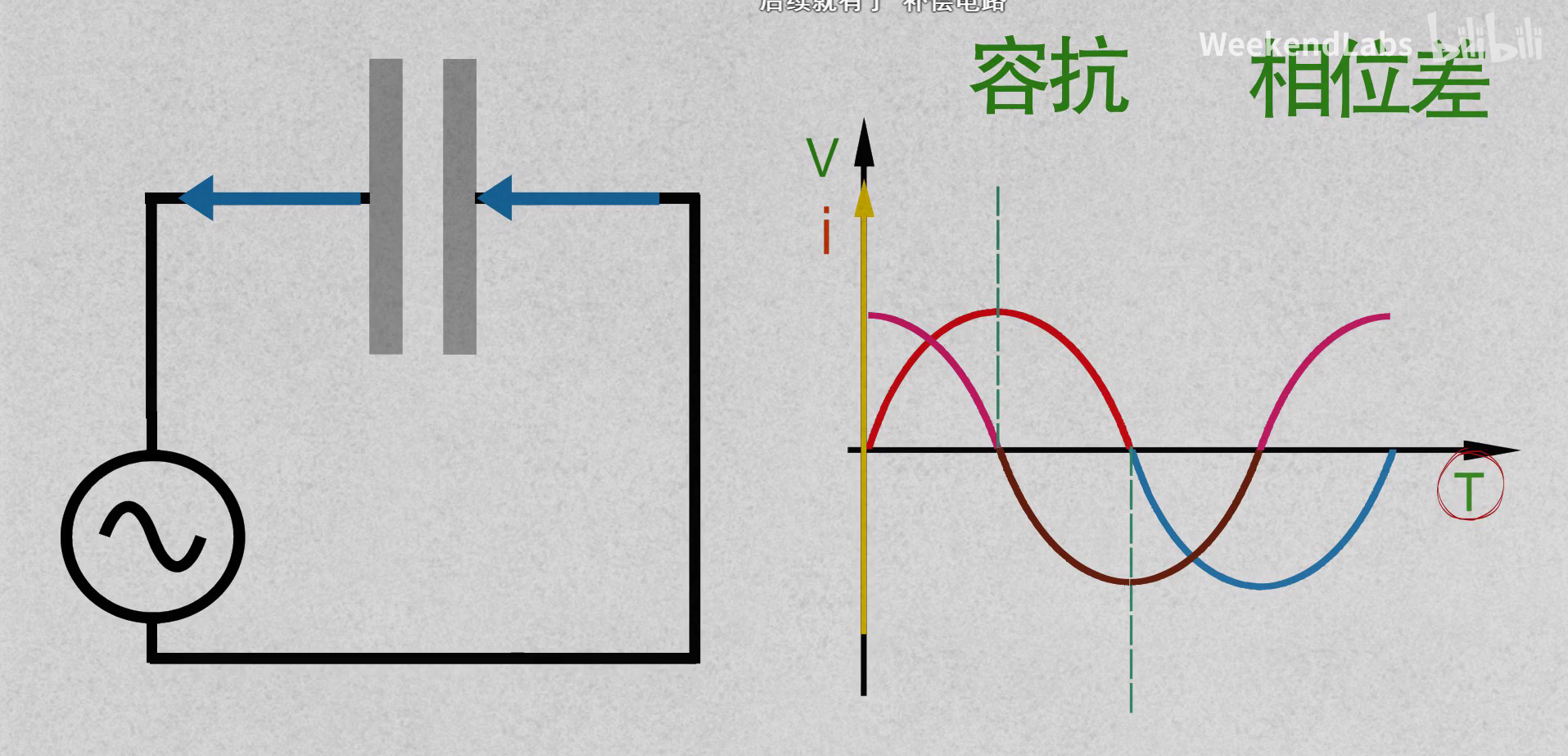

  • 容抗：容抗是指电容对交流电的阻碍作用，交流电是能够通过电容的，但是将电容器接入交流电路中时，电容器极板上所带电荷对定向移动的电荷具有阻碍作用，物理学上把这种阻碍作用称为容抗，用字母Xc表示。容抗和电容成反比，和频率也成反比，电容量大，交流电容易通过电容，说明电容量大，电容的阻碍作用小；交流电的频率高，交流电也容易通过电容，说明频率高，电容的阻碍作用也小。



  • 相位差：是两个频率相同的交流电相位的差
  • 电容的能量储存方式
    • 电场储存能量

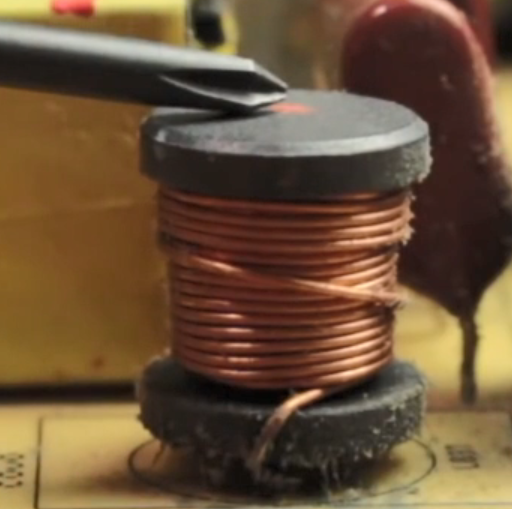

• 电感
  • 主要用于：马达、变压器、继电器主要部件



  • 基本概念
    • 俗称线圈，电磁元件，抵抗电流变化和在磁场中储存能量是电感的主要特性。电流刚通过电感时会产生变化磁场，变化的磁场感应出电压，其方向与产生磁场电流的电压方向相反；当电流流经一条导线，就会在这根导线周围产生一定的磁场
  • 作用：“续流”，防止电路中电流的突变，
  • 电感的能量储存方式
    • 通过磁场储存能量
  • 方向：大拇指指向电流的方向产生的磁场方向（四指环绕方向）
  • 电生磁现象
    • 在通电导体旁放置小磁针，小磁针的指向发生偏转，这说明电流周围存在磁场
  • 磁生电现象
    • 闭合电路的一部分导体做切割磁场运动时，在导体上就会产生电。

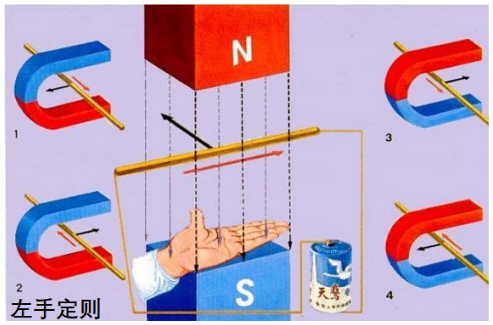

  • 左手定则
    • 磁场



      • 将左手四指并拢伸直，使拇指与其他四指在平面内垂直，手掌方向代表磁场的方向（从N级到S级），四指代表电流的方向（从正极到负极），那拇指所指的方向就是受力的方向。
  • 右手定则
    • 伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线垂直于手心进入，并使拇指指向导线运动方向，这时四指所指的方向就是感应电流的方向。
  • 右手螺旋定则
    • 用右手握螺线管，让四指弯向螺线管中电流方向，大拇指所指的那端就是螺线管的 N 极。直线电流的磁场的话，大拇指指向电流方向，另外四指弯曲指的方向为磁感线的方向（磁场方向或是小磁针北极所指方向或是小磁针受力方向）。
