气动产品线技术解析与发展展望：国产替代如何突围？

一、气动技术：工业自动化的“隐形功臣”

气动技术以压缩空气为动力介质，凭借安全性高、成本低、响应快的特点，成为制造业自动化领域的核心解决方案。从纺织机械到锂电池产线，从3C电子到医疗设备，气动系统无处不在。

但这一领域长期被德日巨头垄断——Festo和SMC占据国内市场90%的份额。近年来，亚德客、汇川等国产企业开始冲击中高端市场，国产替代的突破口在哪里？未来技术趋势如何？本文结合技术原理与产业现状，解析气动产品的“突围密码”。

二、气动系统的核心原理与组件

1. 气动技术如何工作？

• 动力源：空气压缩机将空气压缩至高压（0.4-0.8MPa），经干燥过滤后存储于储气罐。
• 控制层：阀岛（电磁阀集群）调节气流方向、压力和流量。
• 执行层：气缸将气压转化为机械运动，完成抓取、推拉等动作。

图1：气动产品控制框架

2. 核心组件一览

组件类型	功能说明	典型器件
气源处理元件	压缩空气净化与稳压	过滤器、干燥器、储气罐
控制元件	调节气流参数	电磁阀、减压阀、节流阀
执行元件	气压→机械能转换	气缸、气动抓手

三、气动产品的优势与痛点

✔️ 优势

1. 安全性：无电火花，适用于易燃易爆环境（如化工、锂电）。
2. 经济性：拓扑结构简单，维护成本低，气缸单价仅几十元。
3. 响应速度：动作速度可达1-2m/s，远超液压系统。
4. 环境适应性：IP67防护等级，耐振动（5G工况），抗粉尘。

❌ 痛点

1. 能耗与噪音：空压机效率仅60%-70%，运行噪音超80dB。
2. 控制精度：气压易受负载波动影响，定位精度低于伺服电机。
3. 热量损失：部分能量转化为无用热量。

四、电路设计关键技术

1. 电源电路设计

（1）24V滤波电路

24V输入采用行业通用的航插头，输入存在干扰，需要进行24V滤波电路；防止设备本身产生的电磁干扰进入电源线，同时防止电源线上的干扰进入设备，在PCB设计时需要注意进行前后隔离；电源与信号线分区走线，避免平行布线，需通过共模电感+TVS管+π型滤波组合抑制噪声。（原理图来源于网络）

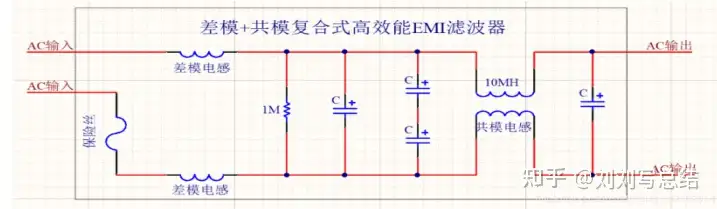

图2：24V滤波电路示意图

设计要点：

• 输入输出分区走线，避免平行布线引发串扰。
• 航插头（M12/M8）前后级隔离，防止干扰回流。

（1）24V转5V BUCK电路

24V转5V/3.3V的BUCK电路在设计中极其常见，但24V转5V压差大，如果电流较大，开关管和电感的损耗会比较高，可能导致发热。这时候可能需要推荐高效率的元件，或者添加散热措施，比如散热片或适当的PCB铜箔面积。在PCB设计中需要注意以下点，可有效提高该电路的稳定性。

1、芯片内部集成MOS,当开关频率过快时，因损耗产生热量，所以在设计过程中需要注意芯片的铺铜散热，一般会在芯片下均匀打地孔，有效增大散热面积。

2、笔者设计的BUCK芯片手册大多数都会采用输入输出共地的推荐，但不共地设计也没有实测上的问题，厂家推荐共地主要是为了优化反馈走线FB,远离输出SW的干扰。

3、在布局时，BUCK电源需要远离信号侧，防止干扰信号，在射频中有时会采用屏蔽罩设计；在设计时，注意电感下方不要放器件或者走线；同时需要远离板边，因为磁性器件易碎防止在使用或者运输过程中撞碎。

4、注意通流能力，铜皮或者走线设计时留有余量，按照1MM/A计算，同时也需要注意过孔数量，按照1个/A计算，大多数设计者容易忽略输出的地孔，即输入输出过孔数量尽量保持一致。

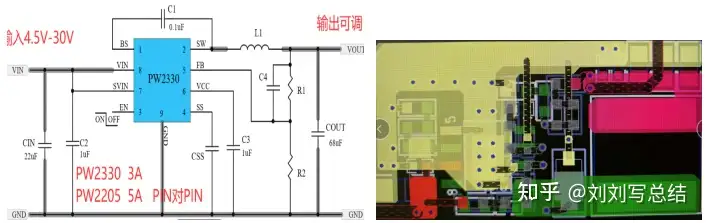

图3 24V转5V BUCK电路原理图及PCB

2. 通信电路设计

在气动产品中对通信电路要求较高，在原理图设计时需要综合考虑按照实际环境合理选择通信方式，常见通信协议如SPI、CAN、RS485、IIC、UART等。除此之外，IO-Link和EtherCAT也是工业自动化领域的通信协议，但IO-LINK是一种传感器\执行器层级的通信标准，EtherCat是一种高性能工业以太网协议，用于伺服控制器等的高速通信，两者存在诸多差异。电路设计以最难的EtherCat通信为例。EtherCAT通信电路的PCB设计核心在于信号完整性控制 和 EMC优化。通过合理规划层叠结构、严格匹配差分阻抗、隔离敏感电路以及强化接地策略，可实现高可靠性的EtherCAT通信，满足工业自动化场景的严苛要求。

输入输出采用行业通用的M12航插头（RX\TX）,经过网络变压器隔离后输入到以太网控制器，常见的如YT8512H,再到MCU进行处理。

1、网络变压器的前后隔离：因为M12为外部接入，是强烈的干扰源，需要前后级隔离，地平面划分清晰，实现信号隔离和共模噪声抑制，变压器靠近网口，次级PHY芯片放置0.1uf电容滤除高频噪声。

2、差分对布线：若有TX+/TX-;RX+/RX-类似网络需要差分对走线，速率不高时，伪差分走线即可，当速率较高时需要注意50Ω的阻抗匹配，长度误差不超过5mil,优先选择微带线走线；不可跨平面走线。

3、间距要求：阻抗匹配的差分对需要保证线宽和线距的一致；组间间距大于3倍线宽，即”3W原则”。

4、RX和TX的电容靠近源端设计。

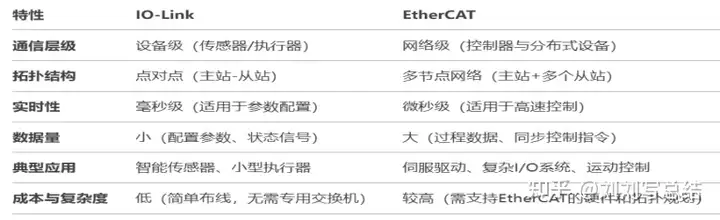

图4 IO-LINK和EtherCat比较

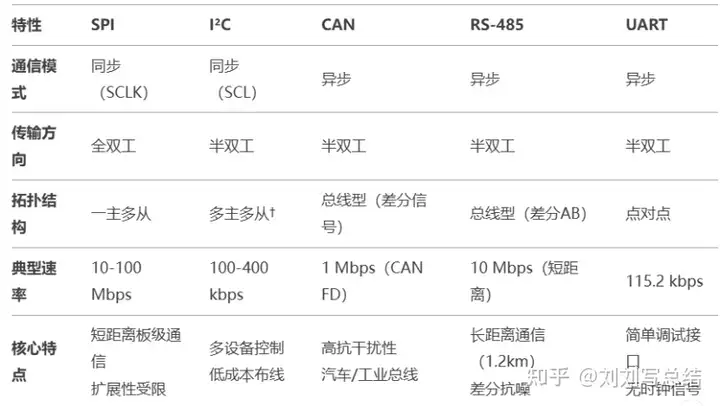

图5 常见通信协议比较

3. 存储电路

EEPROM\FLASH存储电路都是非易失性存储器，EEPROM通常用于小容量、频繁单字节擦写的场景，而FLASH则适合大容量、块擦除的应用，比如存储固件或大量数据。在设计时注意IIC和SPI走线即可。

4. 其余附加电路

在控制电路还有电压采样和电流采样、24V掉电检测、压力传感电路、电磁阀控制电路等，共性问题较少此处再不作深入分析。可配合电气比例阀使用，精准控制精度，后续对此内容再作总结。

五、未来趋势：智能化与国产替代

1. 核心技术攻关：打破“卡脖子”瓶颈

• 精密加工工艺：突破阀芯镀层、密封件寿命等关键工艺（如亚德客通过纳米涂层技术将气缸寿命提升至1000万次）。
• 智能控制算法：研发自适应气压调节算法，结合AI实时优化流量与压力（如汇川推出集成压力传感器的智能阀岛）。
• 材料替代：开发轻量化、耐腐蚀的复合材料（如碳纤维增强气缸壳体，减重30%）。

案例：某国产厂商通过改进电磁阀线圈绕线工艺，将响应时间缩短至5ms，接近Festo同级别产品水平。

2. 智能化升级：从“机械执行”到“智慧终端”

• 边缘计算能力：在阀岛中嵌入MCU，实现本地化逻辑控制（如华通推出支持EtherCAT通信的智能阀岛）。
• 数据互联：通过IoT模块上传运行数据至云端，实现预测性维护（如某锂电产线气动系统故障率降低40%）。
• 人机协作：开发柔性气动抓手，集成力反馈与视觉识别（如协作机器人领域应用潜力巨大）。

趋势：2025年，智能气动产品渗透率预计从目前的15%提升至35%以上。

3. 节能降耗：碳中和背景下的必答题

• 高效空压机：推广永磁变频技术，能耗降低20%-30%（国内厂商如开山已推出能效等级1级产品）。
• 低功耗电磁阀：采用低阻线圈与磁路优化设计，功耗降至0.5W以下（对标SMC VQ系列）。
• 能量回收系统：利用气缸回程气压发电，回收率达15%（试点项目已应用于汽车焊装线）。

数据：优化后的国产气动系统综合能效比进口产品高8%-12%，成本低25%。

4. 高端市场渗透：从“替代”到“超越”

• 细分领域突破：
  • 半导体：研发超高洁净度气缸（颗粒排放<10颗/m³）。
  • 医疗：开发医用级静音气泵（噪音<45dB）。
• 定制化服务：针对锂电行业推出防爆型气动组件（耐高温、防粉尘）。
• 联合研发：与高校共建实验室（如哈工大-亚德客气动研究院），加速技术迭代。

现状：国产高端气动产品在3C行业市占率已超40%，但在汽车制造领域仍不足10%。

5. 产业链整合：打造生态护城河

• 上游协同：与稀土永磁、芯片企业合作，降低关键元件成本（如国产MCU替代ST/TI）。
• 下游绑定：与锂电/光伏设备商联合开发专用气动方案（如宁德时代产线国产化率超80%）。
• 标准化推进：主导制定气动元件行业标准（如《智能气缸通用技术规范》）。

案例：某国产厂商通过自研PLC+气动系统打包方案，客户综合成本下降30%。

6. 品牌国际化：从“中国制造”到“中国智造”

• 认证壁垒突破：加速通过CE、UL等国际认证（如亚德客产品已覆盖50+国家）。
• 海外本地化：在东南亚/东欧设厂，规避贸易壁垒（如越南工厂产能占比提升至15%）。
• 技术输出：向“一带一路”国家提供气动自动化整体解决方案。

数据：2023年国产气动产品出口额同比增长38%，但高端品牌溢价仍不足德日产品的50%。

总结：国产气动产品的“黄金十年”

未来国产气动的核心竞争力将来自技术纵深（精密制造+智能化） + 生态广度（产业链协同） + 品牌高度（高端市场认可）。若能抓住新能源、半导体等行业的爆发机遇，国产气动产品有望复制光伏、锂电池的替代路径，从“跟跑”转向“并跑”，最终实现全球市场的“领跑”。

---
