单臂路由配置

要求：

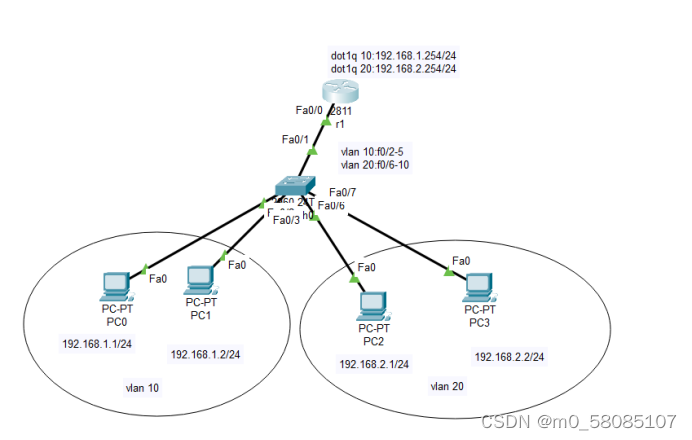

分别把192.168.1.0/24和192.168.2.0/24划分到vlan10和vlan20，并且192.168.1.0/24内和192.168.2.0/24内的地址可以相互访问。

路由器r1：

Router>en

Router#conf t

Router(config)#no ip domain-lookup //关闭域名解析

Router(config)#line con 0

Router(config-line)#logging synchronous //启动光标同步

Router(config-line)#exit

Router(config)#hostname r1

r1(config)#int f0/0.1 //创建子接口

r1(config-subif)#encapsulation dot1Q 10 //配置特定vlan的802.1Qtrunk

r1(config-subif)#ip add 192.168.1.254 255.255.255.0

r1(config-subif)#int f0/0.2 //创建子接口

r1(config-subif)#encapsulation dot1Q 20 //配置特定vlan的802.1Qtrunk

r1(config-subif)#ip add 192.168.2.254 255.255.255.0

r1(config-subif)#exit

r1(config)#int f0/0

r1(config-if)#no sh

交换机sw1：

Switch>en

Switch#conf t

Switch(config)#no ip domain-lookup //关闭域名解析

Switch(config)#line con 0

Switch(config-line)#logging synchronous //启动光标同步

Switch(config-line)#exit

Switch(config)#hostname sw1

sw1(config)#vlan 10

sw1(config-vlan)#exit

sw1(config)#vlan 20

sw1(config-vlan)#exit

sw1(config)#int range f0/2-5 //同时配置多个接口

sw1(config-if-range)#switchport mode access //端口模式为access

sw1(config-if-range)#switchport access vlan 10 //划分vlan

sw1(config-if-range)#exit

sw1(config)#int range f0/6-10 //端口模式为access

sw1(config-if-range)#switchport access vlan 20 //划分vlan

sw1(config-if-range)#exit

sw1(config)#int f0/1

sw1(config-if)#switchport mode trunk //端口模式为trunk

总结:同一网段不同vlan，无法通信，因为vlan的地址是不同网段。
