I2C通信

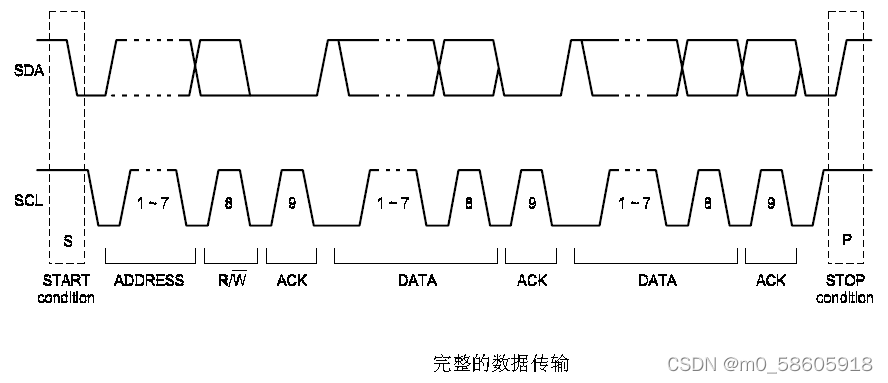

在这里插入图片描述

半双工通信

基本原理

空闲状态

I2C总线的SDA和SCL两条信号线同时处于高电平时，规定为总线的空闲状态

起始信号与停止信号

起始信号：当SCL为高期间，SDA由高到低的跳变；启动信号是一种电平跳变时序信号，而不是一个电平信号

停止信号：当SCL为高期间，SDA由低到高的跳变；停止信号是一种电平跳变时序信号，而不是一个电平信号

应答信号ACK

发送器每发送一个字节（8bit）就在时钟脉冲9期间释放数据线，由接收器反馈一个应答信号。应答信号为低电平时，规定为有效应答位，表示接收器已经成功接受了该字节；应答信号为高电平时，规定为非应答位（NACK），一般表示接收器接收该字节失败
接受器在第9个时钟脉冲之前的低电平期间将SDA线拉低，并且确保在该时钟的高电平期间位稳定低电平

数据有效性
