1、接下来我们学习I2C总线与OLED显示屏通讯

什么是I2C？

I2C 是用于设备之间通信的双线协议，在物理层面，它由 2 条线组成：SCL 和 SDA，分别是时钟线和数据线。也就是说不通设备间通过这两根线就可以进行通 信。

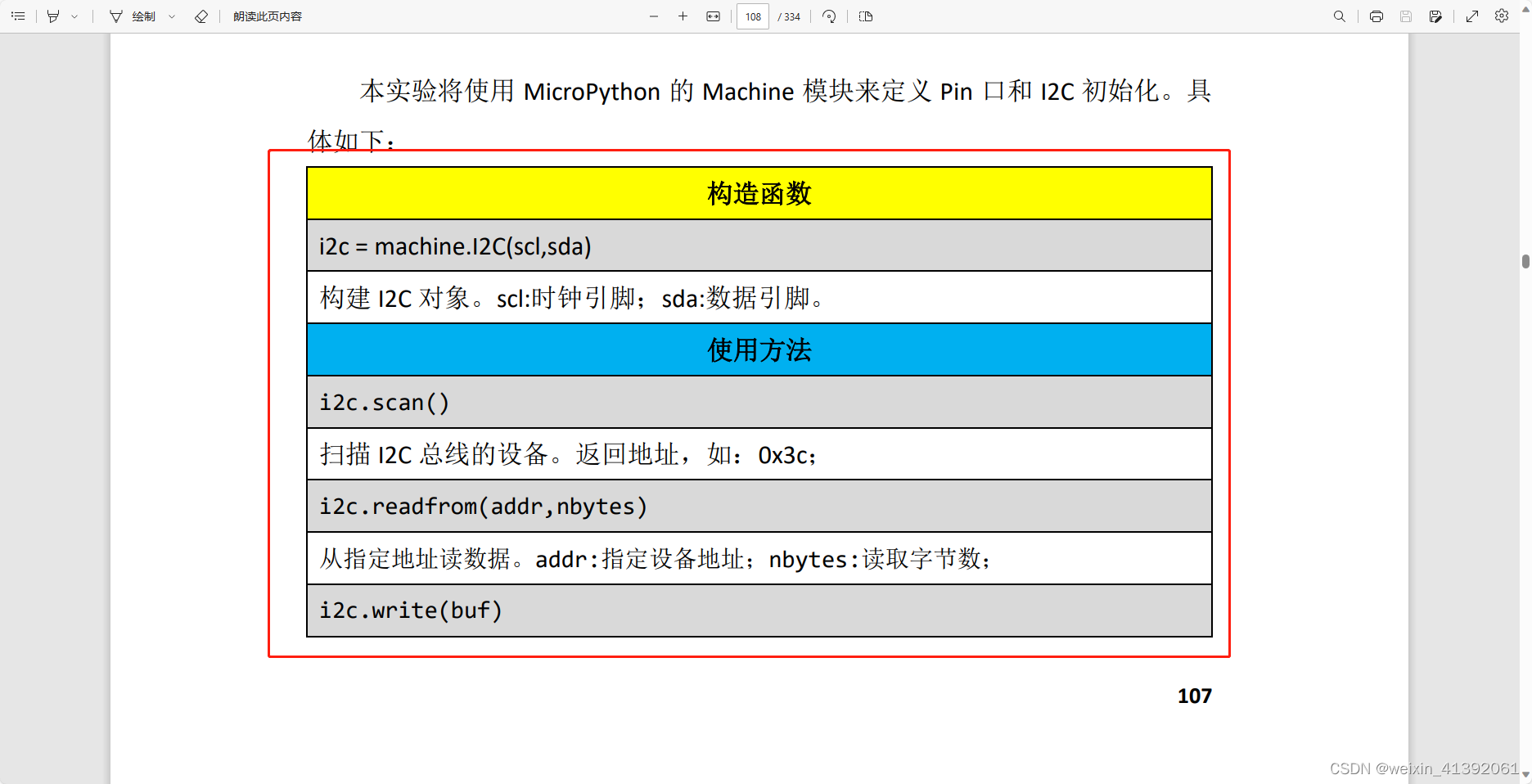

我们先来看一下I2C的构造函数

2、看一下OLED的构造函数，这个库函数存在ssd1306.py文件里面。

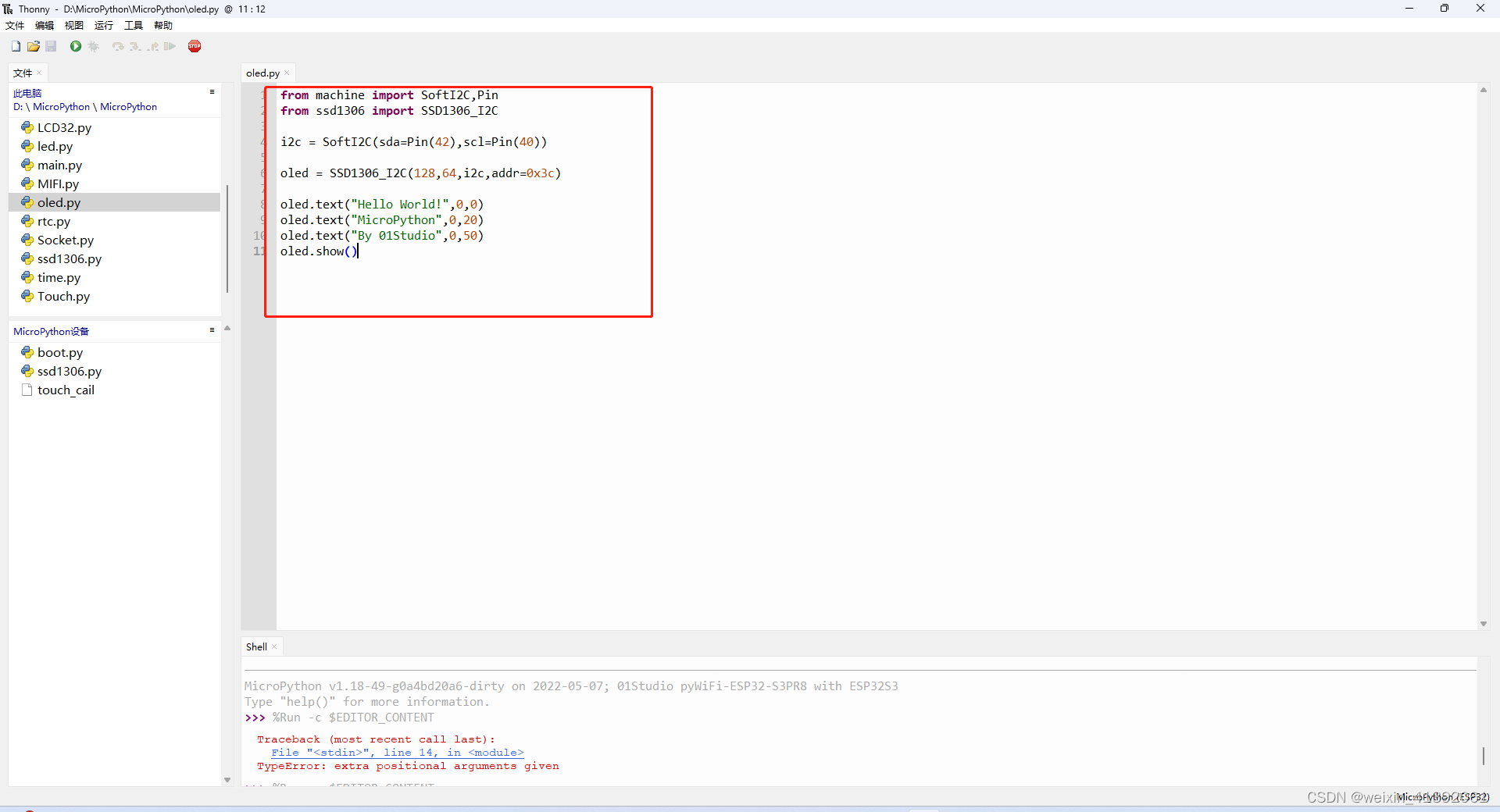

3、我们来看一下，I2C与OLED屏的通讯程序

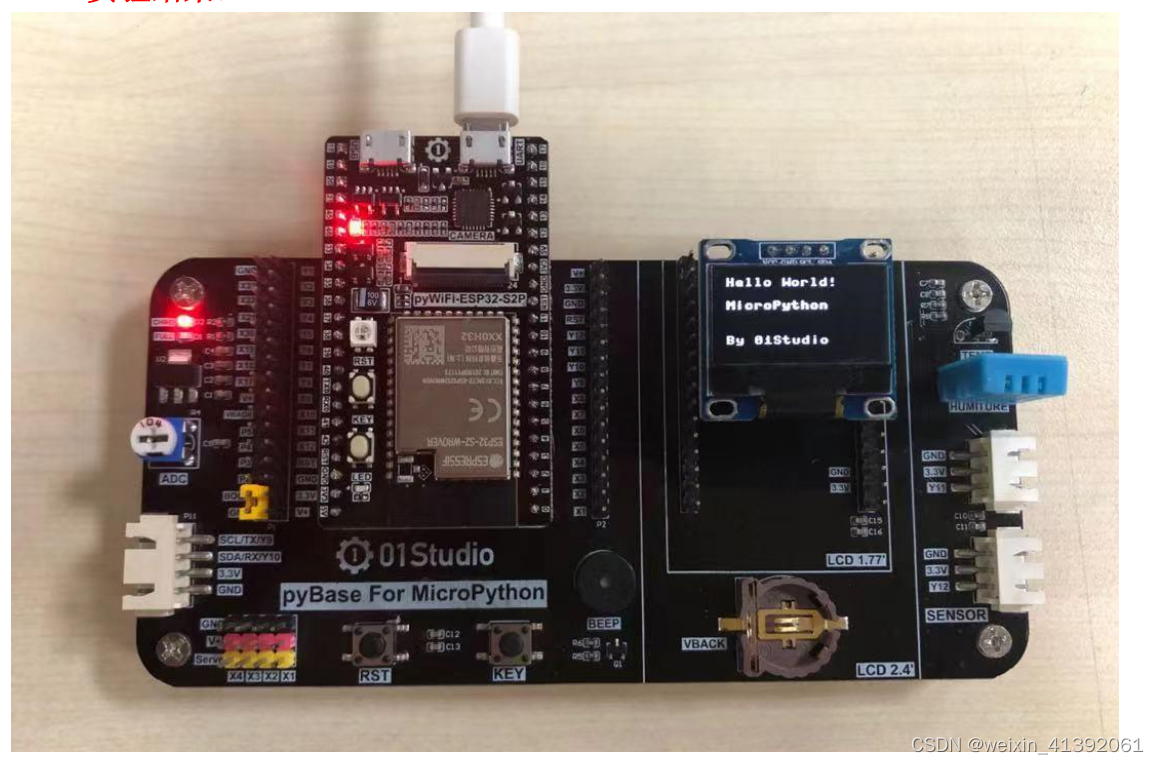

实验效果：OLED屏幕上显示了我们想要显示的文字
