有人USR-M100-HM版模拟采集645-07电表协议上报TCP服务器

本文链接：https://blog.csdn.net/m0_58800209/article/details/144585095

PC请求帧

前导码	起始码	地址域(A0-A5)	起始符	控制码	数据域长度	数据域/数据标识(DI0-DI3)	校验码	结束符
FE FE FE FE	68	87 14 37 00 00 00	68	11	04	33 33 33 33	83	16

数据标识： 33 33 33 33 即 00 00 00 00，有功总电能。

从机应答帧（手动输入）

前导码	起始码	地址域(A0-A5)	起始符	控制码	数据域长度	数据域/数据标识(DI0-DI3)	校验码	结束符
FE FE FE FE	68	87 14 37 00 00 00	68	91	08	33 33 33 33 39 37 33 33	DD	16

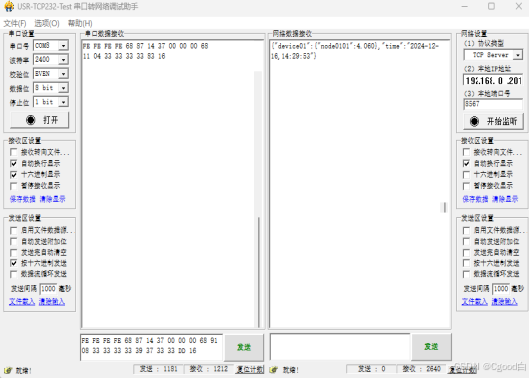

下图展示的是DLT645-2007协议读取电表电量的交互过程，数据请求帧里面请求的数据类型是当前有功总电量。

数据：39 37 33 33，即00 00 04 06，值为406，总电能分辨率为0.01，所以得4.06kWh

一、准备⼯作

1、产品准备

USR-M100-HM产品数量1个

电源适配器 12V 数量1个

电脑数量1台|

485转usb线数量1条
tcp服务器

2.连接拓扑

M100-HM的第一个485串口，接USB-RS485串口线，串口线的A接A1，B接B1。USB-RS485串口线的USB插到电脑USB口，然后产品接12V电源适配器上电。

M100-HM的网口，用网线和电脑直连。

3、查看端口

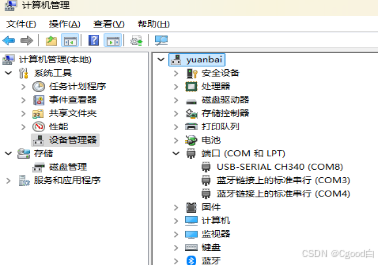

电脑打开计算机，设备管理器，点击端口，查看M100-HM的USB-RS485串口线的COM口号，是COM8。

4.电脑本地网卡设置

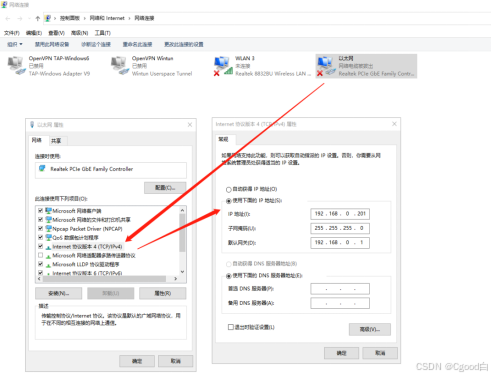

电脑打开控制面板，点击更改适配器设置，点击有线网卡，右击，点击属性，点击IPv4，M100-HM默认IP是192.168.0.7，电脑有线网卡设置同网段的静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1

二、M100-HM参数设置

登录网页

浏览器输入192.168.0.7，登录用户名和密码都是admin

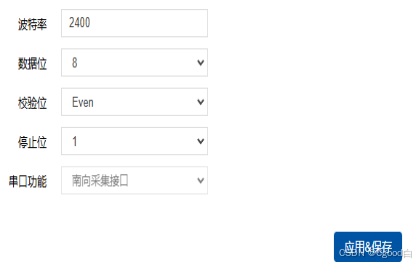

波特率改成和要接的电表设备⼀致。

保存——继续配置，测试的电表串口参数：2400，EVEN,8,1

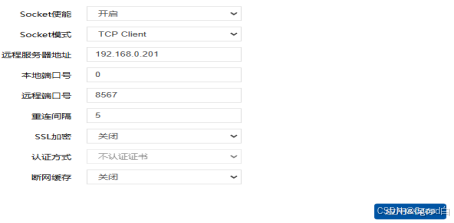

配置socket连接tcp服务器的参数

保存，继续配置注意，实际应用中填您自己服务器的ip和端口

配置开启边缘采集⽹关

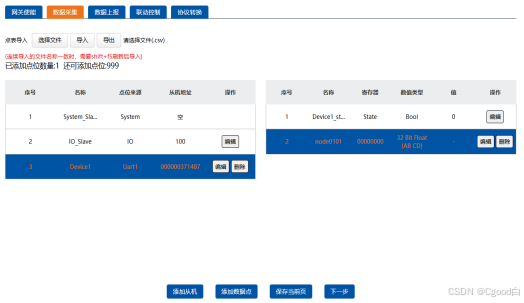

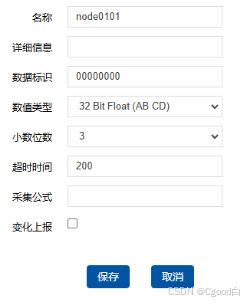

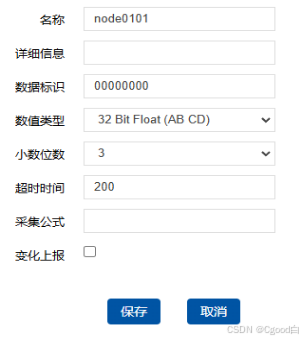

数据采集配置添加点位。把要采集的645-07协议电表注意：功能码和数据类型定死的，可以忽略配置，寄存器地址指的就是电表的数据标识，测试设备地址或标号：000000371487（测试电表表号为000371487，不足12位的，前面补0，若电表号位数超了12位，取后12位输入），数据标识：00000000

数据上报

通道选择socket，数据上报开启，选择上报方式（测试用的周期上报）配置上报 Json 模板，本例中配置模板：{"Current":"dushu"}

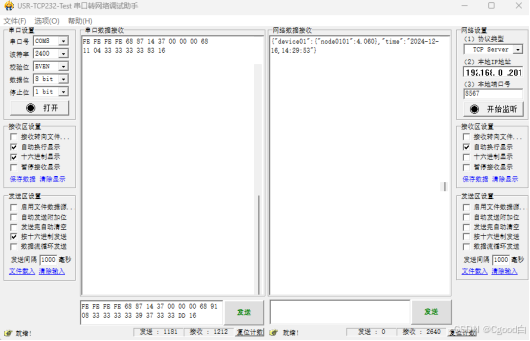

服务器监测

可以看到M100上报的采集的电表数据数据

DLT645-2007协议解析

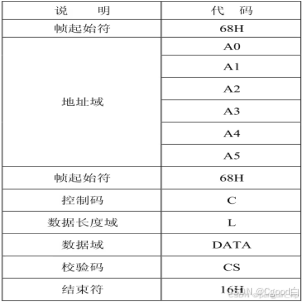

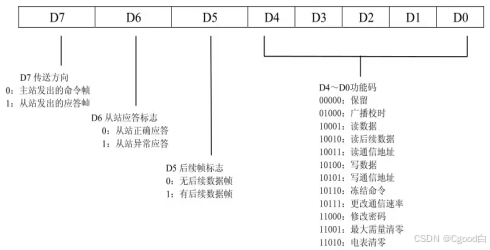

DLT645-2007协议规定了数据帧结构，如下图：

DLT645-2007帧结构
根据帧结构定义，分析出应答帧是电表回复的正向有功电能数据，由固定前导码FE、固定68帧头、表地址、控制码、数据长度、数据类型、校验、帧尾组成，下面将对数据帧不同字段进行着色，方便展示。（从机应答）

FE FE FE FE 68 87 14 37 00 00 00 68 91 08 33 33 33 33 39 37 33 33 DD 16

其中红色部分数据为固定值，FE FE FE FE为前导码，用于发送方让接收方提前准备好接收数据，不同厂家不同型号的表前导码FE的个数是不同的，还有些厂家不会发送前导码FE，解析接收数据的一般方法是忽略前面N个FE（串口模拟从机应答应加上对应的前导码），寻找数据帧中的68帧头作为一帧的起始位置，下面进行解析。

从第一个68开始到第二个68之间的绿色数据为表号字段，在DLT645协议中规定，表号字段，数据字段都是逆序的，也就是与实际表号循序相反，我们要得到实际表号，需要反转数据帧中的表号字段87 14 37 00 00 00 ，反转后我们得到：000000371487，对比实际表号，确认解析正确。
