计算机网络之报文交换和报文分组交换计算题详细解答

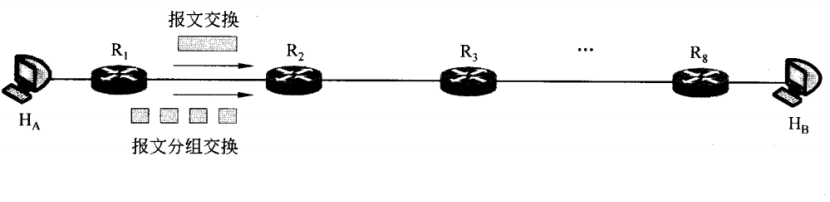

如图1-38所示，主机A要向主机B发送一个长度为300KB的报文，发送速率为10Mbps，传输路径上要经过8个路由器，连接路由器的链路长度为100km，信号在链路上的传播速度为m/s。每个路由器的排队等待延时为1ms。路由器发送速率也为10Mbps。忽略：主机接入到路由器的链路长度，路由器排队等待延时与数据长度无关，并假设信号在链路上传输没有出现差错和拥塞。请计算：
（1）采用报文交换方法，报文头长度为60B，报文从主机A到主机B需要多长时间？
（2）采用报文分组交换方法，分组头长度为20B时，分组数据长度为2KB，所有报文分组从主机A到主机B需要多长时间？



 （1）由前期学习得知，路由器分组交换网中的延时主要有：处理延时、排队延时、发送延时、传播延时。

1.排队时延：“每个路由器的排队等待延时为1ms”，如题共有八个路由器，所以8*1ms，排队时延8ms。

2.传播时延：传播时延是信号通过距离为D的传输介质所需要的传输时间 。

连接路由器的链路长度为100km，此处共有8个路由器，所以路由器与路由器之间是8-1=7个链路。

此处乘10的三次方是为了将s化为ms，同一单位。（后面的也是）

3.发送时延：发送延时=发送分组比特数/发送速率

报文长度300KB=300**8b

已知报文头长度为60B=60*8b

已知从Ha发送到Hb，所以经过8个路由器，共有9段。

计算得出报文从主机A到主机B需要的时间=发送时延+排队时延+传播时延=2223.8ms

（2）报文分组交换

 分组交换采用存储转发技术。把一个报文划分几个分组后再进行传送。在每一个数据段前面，加上一些由必要的控制信息组成的首部后，就构成了一个分组。

分组数据长度为2KB，总长度300KB，所以分了150组。

1.排队时延同（1），为8ms。

2.传播时延同（1），为3.5ms。

3.发送时延：

        首先把单个分组的单个时间段发送时延计算出来，与（1）同理可得

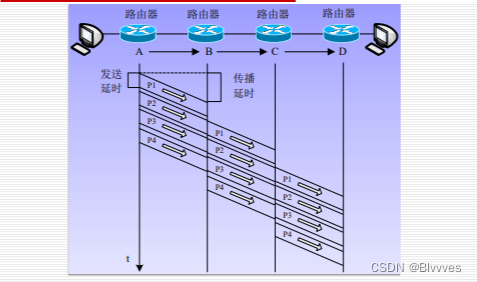

根据画图会发现，在开始的时间第一个分组出发，在第二个时间点时刻，第二个分组开始出发，由此推断发现第n个时间点时刻是第n个分组出发，那么第150个时刻第150分组刚刚出发，距离接收端还有8个时刻，所以共需要158个时刻。

总延时 = 主机A发送150个分组的发送延时 + 最后一个分组经过8台路由器的发送延时 + 最后一个分组在8台路由器之间的7条线路上的传播延时 + 最后一个分组在8台路由器中的排队延时

所以整个发送时延：

所有报文分组从主机A到主机B需要的时间=发送时延+排队时延+传播时延=272.9 ms

（1）采用报文交换方法，报文从主机A到主机B需要2223.79ms时间
（2）采用报文分组交换方法，所有报文分组从主机A到主机B需要272.9ms时间

自己写的，不知道会不会有表述错误，若有错烦请指正。
