IEEE TII | 论文荐读！MSTCN+BiLSTM ：多尺度时间卷积网络，用于钻柱振动的自动化诊断

本文链接：https://blog.csdn.net/m0_59235245/article/details/146642479

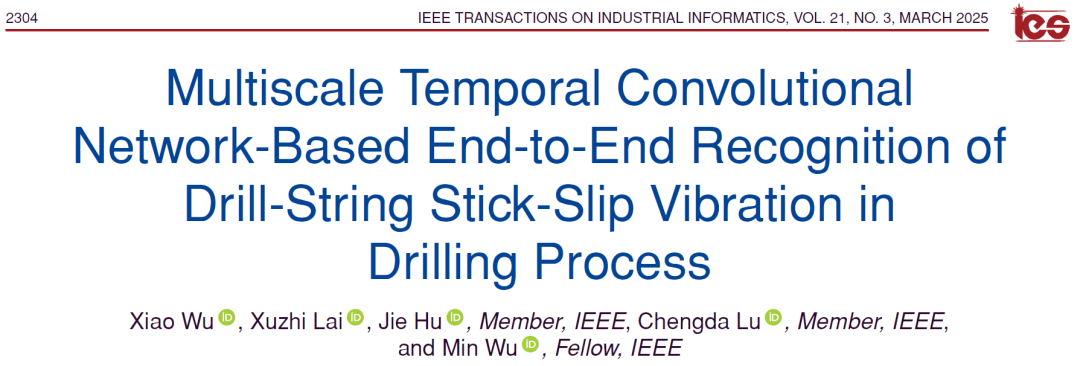

本期推文将介绍一种多尺度时间卷积网络（Multiscale Temporal Convolutional Network，MSTCN），这项研究发表于《IEEE Transactions on Industrial Informatics》期刊。

钻柱剧烈振动是引发钻井问题的重要因素。目前，大多数振动识别方法依赖井下数据，但在实际应用中存在诸多限制。此外，复杂多变的地层环境使得单一尺度特征难以有效表征振动特性。为解决这些问题，荐读的论文提出了一种仅利用地面钻井数据的端到端振动识别模型，并基于多尺度特征提取方法进行优化。该方法构建了多尺度时间卷积网络（Multiscale Temporal Convolutional Network），以提取多传感器数据的多尺度时间特征，从而增强振动特征的表征能力，以适应复杂地层环境。此外，为进一步提升识别能力，引入双向长短时记忆网络（Bi-LSTM）来捕捉多尺度特征之间的上下文关联。基于实测数据的实验验证了所提方法的有效性，识别准确率达到 97%，优于现有方法。此外，相较于基于单一尺度特征的识别方法，该方法的准确率提高了 6%。该研究为钻柱振动的自动化诊断提供了一种高效可靠的解决方案。

论文的创新点主要有以下几点：

1）*提出了新型 MSTCN（多尺度时间卷积网络）*，通过结合局部多通道特征来提取全局多尺度时间特征，从而获得高效的高级振动表示。该方法能够增强识别模型对复杂地层的适应性，提高识别精度和鲁棒性；

2）***采用双向长短时记忆网络（BiLSTM）来捕捉提取出的振动特征的上下文关联。*通过同时在前向和反向方向遍历输入特征，该方法能够进一步获取更详细的特征信息；

**3）*基于实际钻井数据的对比实验验证了所提出模型的有效性和优越性。*实验结果表明，多尺度特征与上下文特征关联均能提升识别性能，该模型能够有效应对实际工业应用需求。

问题的背景

地质钻探是矿产资源勘探和地热能开发的关键环节，而钻柱振动是钻井过程中常见且严重的问题，直接影响钻井安全与效率，甚至导致工具损坏和钻速下降。因此，及时识别和检测钻柱振动对工业应用至关重要。传统基于物理模型的方法在钻柱振动识别中发挥了一定作用，但其复杂性较高，依赖于大量假设，难以适应不同的钻井环境。近年来，随着数据可用性的提高和人工智能的快速发展，数据驱动方法逐渐成为钻柱振动识别的研究热点。然而，当前的研究方法仍面临以下主要挑战：

**依赖昂贵的测量工具，工程适用性受限：**现有的传统机器学习方法（如逻辑回归、支持向量机等）通常依赖随钻测量（MWD）工具获取井下数据。然而，这些设备价格昂贵，在大多数钻井现场尚未普及，限制了方法的实际工程应用价值。
**忽视时间序列特征，振动识别精度受限：**钻柱振动是一个持续的时间序列现象，而许多传统方法未能充分考虑数据的时间特征，使得识别精度受限。尽管深度学习方法（如RNN和CNN）在时间序列建模方面取得了良好效果，但它们通常仅利用单尺度时间特征，难以全面表征复杂地层条件下的振动模式。
单一尺度特征提取能力不足，难以适应复杂地层：现有的深度学习模型在振动识别中多采用单一尺度的特征提取方法，难以有效捕捉复杂、动态变化的钻井环境下的多尺度信息，导致模型的适应性和鲁棒性不足。
缺乏特征之间的关联建模，信息利用不充分：近年来，部分研究引入了自注意力（SA）机制和卷积块注意力模块（CBAM）以增强特征提取能力，但仍未充分考虑不同尺度特征之间的上下文关联。双向长短时记忆网络（BiLSTM）等方法虽然能在一定程度上改善特征建模，但其与多尺度特征的融合仍有待优化，以进一步提升模型的准确性和稳定性。

针对上述的诸多挑战。荐读的论文提出了一种融合多尺度时间卷积网络（MSTCN）和BiLSTM的深度学习模型（MSTCN-BiLSTM），旨在更有效地利用多尺度时间特征和上下文信息，实现高精度的钻柱振动识别，并提高模型在复杂地层条件下的适应性和鲁棒性。

方法的概述

（一）钻井过程描述

钻井过程由钻机控制，如图 1(a) 所示。钻机主要由两大系统组成：钻柱旋转系统和泥浆循环系统。其中，钻柱系统从地面延伸至井底，包括吊钩、绞车、顶驱、钻杆、钻铤和钻头。绞车控制钻杆的垂直速度，而顶驱负责高速旋转。泥浆循环系统则通过泥浆泵输送钻井泥浆，以清理井底岩屑。

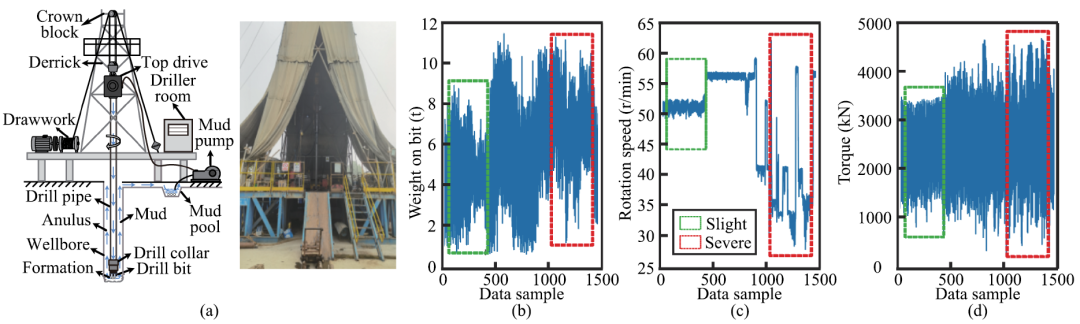

图1 地质钻井过程和钻柱振动。 (a) 钻井机。 (b) 在轻微振动和剧烈振动下的钻压。 © 在轻微振动和剧烈振动下的转速。 (d) 在轻微振动和剧烈振动下的扭矩。

在常规钻井作业中，利用地表多传感器钻井数据来管理钻井过程和监测钻柱振动。控制钻柱系统的关键参数包括钻压（Wob）和转速（Rpm），它们直接影响钻柱振动。不同的参数组合会导致不同的振动模式，通常情况下，高钻压（Wob）和低转速（Rpm）会引发扭转粘滑振动，如图 1(b) 和 1© 所示。此外，由泥浆循环系统控制的泵流量（Q）也对钻柱振动有重要影响。在Wob、Rpm和Q的共同作用下，地表扭矩（Trq）、吊钩载荷（Hl）和钻进速度（Rop）成为钻柱振动的重要状态变量。

在钻井工程中，工程师通常使用地表扭矩（Trq）来跟踪钻柱振动，特别是用于检测粘滑振动。当钻柱振动剧烈时，地表扭矩的峰值-峰值波动幅度会明显增大，如图 1(d) 所示。此外，基于扭矩计算的粘滑报警值可用于衡量振动强度，数值越大表示振动越严重。

由于钻井过程中需要穿透不同岩性组成的复杂多变地层，钻井变量的时间序列通常表现出不同的波动趋势和时间特征，并蕴含独特的振动模式。因此，提取钻井数据的多尺度时间特征以表征钻柱振动，并适应复杂地层条件至关重要。

（二）方案设计

为了有效监测复杂地层下的严重钻柱振动，提出了一种仅使用地面钻井数据的新型振动识别方案，如图2所示。首先，收集并预处理地面多传感器钻井数据作为序列输入。然后，开发了一种新型的多尺度时序卷积网络（MSTCN），用于提取振动序列中的有用多尺度时序特征。多尺度特征是通过不同膨胀因子的并行多通道DCC操作提取的单尺度特征融合而成。之后，通过卷积和残差连接操作将多尺度特征转换为最终的振动特征。最后，振动识别模块根据提取的振动标签概率执行二分类任务。在此过程中，应用了双向长短期记忆网络（BiLSTM）来挖掘提取特征的上下文特征链接，以提高识别能力。

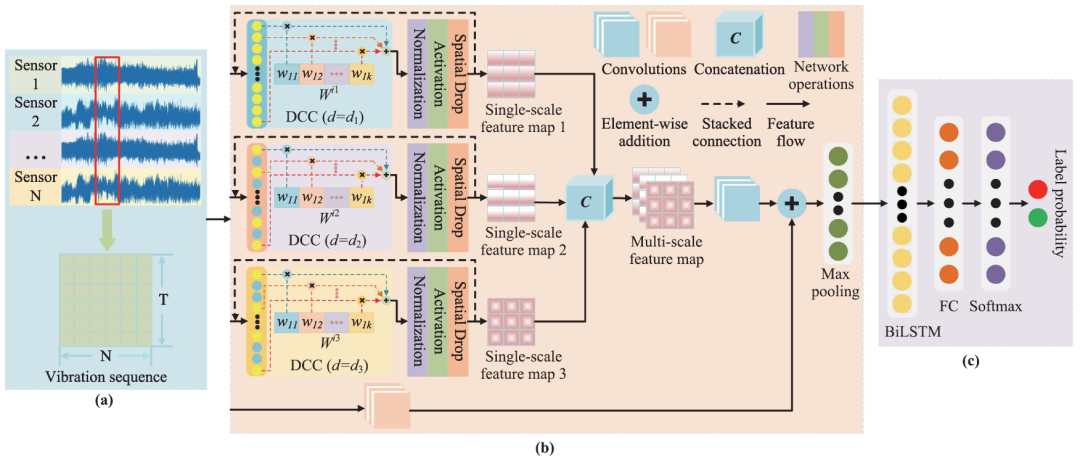

图2 钻柱振动的端到端识别方案。(a) 数据收集与预处理。(b) 基于MSTCN的多尺度特征提取。© 振动识别。

如前所述，该方案为钻柱振动识别生成了一个端到端的分类框架。它直接接收原始钻井数据，且对振动识别的专业知识要求较低。因此，它在钻井过程中的工业应用中具有优势。

A. 单尺度TCN

单尺度TCN（时序卷积网络）由主连接和残差连接组成。主连接包括两个DCC层、权重归一化（WN）、修正线性单元（ReLU）和空间丢弃（SD）。每个DCC层利用膨胀因子（d）和滤波器大小（k）对输入序列进行卷积操作，以提取时序特征。为了提高特征激活性能，文章引入了高斯误差线性单元（GELU）代替ReLU，从而提升了神经网络在逼近复杂非线性函数上的能力。此外，TCN通过批归一化（BN）解决了初始网络权重敏感性的问题，确保了模型在不同输入下的稳定性。最后，通过1×1卷积构建残差连接，增强了网络的表达能力。

B. 基于MSTCN的振动特征提取

为了克服传统单尺度TCN的局限性，文章提出了多尺度时序卷积网络（MSTCN），用于提取钻柱振动的多尺度特征。在传统的TCN中，每个DCC层使用固定的膨胀因子，导致特征提取局限于单一尺度，不能有效提取多尺度信息。MSTCN采用了多通道DCC操作，每个通道使用不同的膨胀因子（如1、2、4），通过并行处理提取不同尺度的特征。各通道提取的特征会在同一层进行融合，从而形成最终的多尺度特征。此外，MSTCN引入批归一化（BN）、GELU激活函数和空间丢弃（SD）来增强特征的表达能力。特征经过处理后，通过拼接操作融合，生成最终的多尺度特征。

为了减少冗余信息并提高计算效率，MSTCN在特征融合后使用卷积操作降低特征图的维度，以确保与残差连接的一致性，进一步提取有效的特征信息。

C. 基于多尺度特征的振动识别

在特征提取完成后，钻柱振动识别被视为一个二分类问题。识别模块包括全局最大池化（GMP）层、双向长短期记忆（BiLSTM）层、全连接（FC）层和Softmax层。首先，MSTCN提取的高级特征通过GMP层进行处理。为了提高识别性能，引入BiLSTM提取特征中的上下文信息，捕捉输入特征中的前后时序依赖关系。BiLSTM输出的特征被输入到FC层，然后通过Softmax层输出属于轻微或严重振动类别的概率，完成振动的二分类任务。

通过BiLSTM和FC层的组合，模型能够基于提取的多尺度特征和上下文信息，准确区分不同类型的振动。

总结与思考

在荐读的论文中，为了实现仅使用地面钻井数据有效识别钻杆扭矩振动，提出了一种端到端识别模型MSTCN-BiLSTM。开发了一种新型的多尺度TCN，用于提取多传感器数据中的有用多尺度时间特征。这些多尺度特征包含了更丰富的振动特征信息，增强了模型对复杂地层的适应能力。此外，为了增强识别能力，引入了BiLSTM来捕获多尺度特征的上下文关联。通过一个钻井现场收集的数据案例研究，验证了MSTCN-BiLSTM的有效性。该模型达到了97%的准确率、94%的召回率和95%的F1分数，证明其具备强大的自动诊断钻杆严重振动的能力。与基于单尺度特征的识别模型相比，准确率、召回率和F1分数分别提高了6%、8%和9%。
