ARCGIS空间数据图层叠加分析

一、实验名称

叠加分析

二、实验目的

通过本实验，掌握空间数据图层叠加分析的基本方法。

三、实验内容和要求

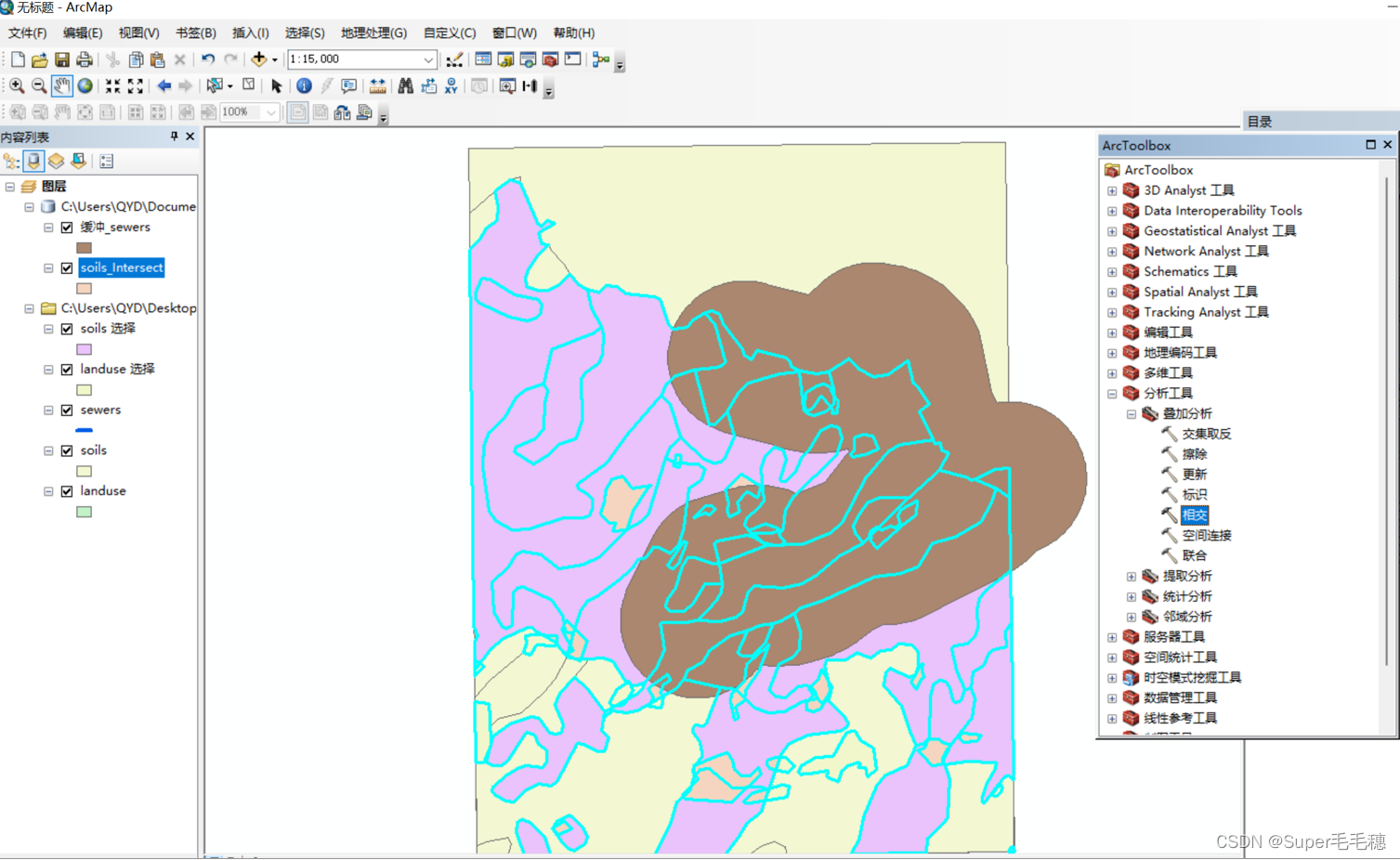

实验内容：

对现实中的一个项目进行模拟。本任务要求为新的大学水产实验室进行选址，在选址时采用以下标准：

1. 土地利用状态倾向于灌木林地（在landuse.shp 中表现为 LUCODE = 300）。
2. 所选地址离下水道距离不超过 300 米。
3. 土壤类型适宜于发展（在 soils.shp 中表现为 SUIT >= 2）。

实验要求：

1．用提供的landuse.shp、soils.shp、sewers.shp等矢量空间数据，利用ARCGIS叠加分析及相关空间分析工具，用综合空间分析方法解决实际地理问题。

2．要求利用ARCGIS软件及相关工具，对空间数据进行叠加处理，并对结果进行简单计算与统计。

3. 根据实验结果回答以下问题：

符合水产实验室选址条件的共有多少个地块? 其面积总共有多大?

四、实验步骤

（详细描述各个步骤，必要的地方用截图说明）

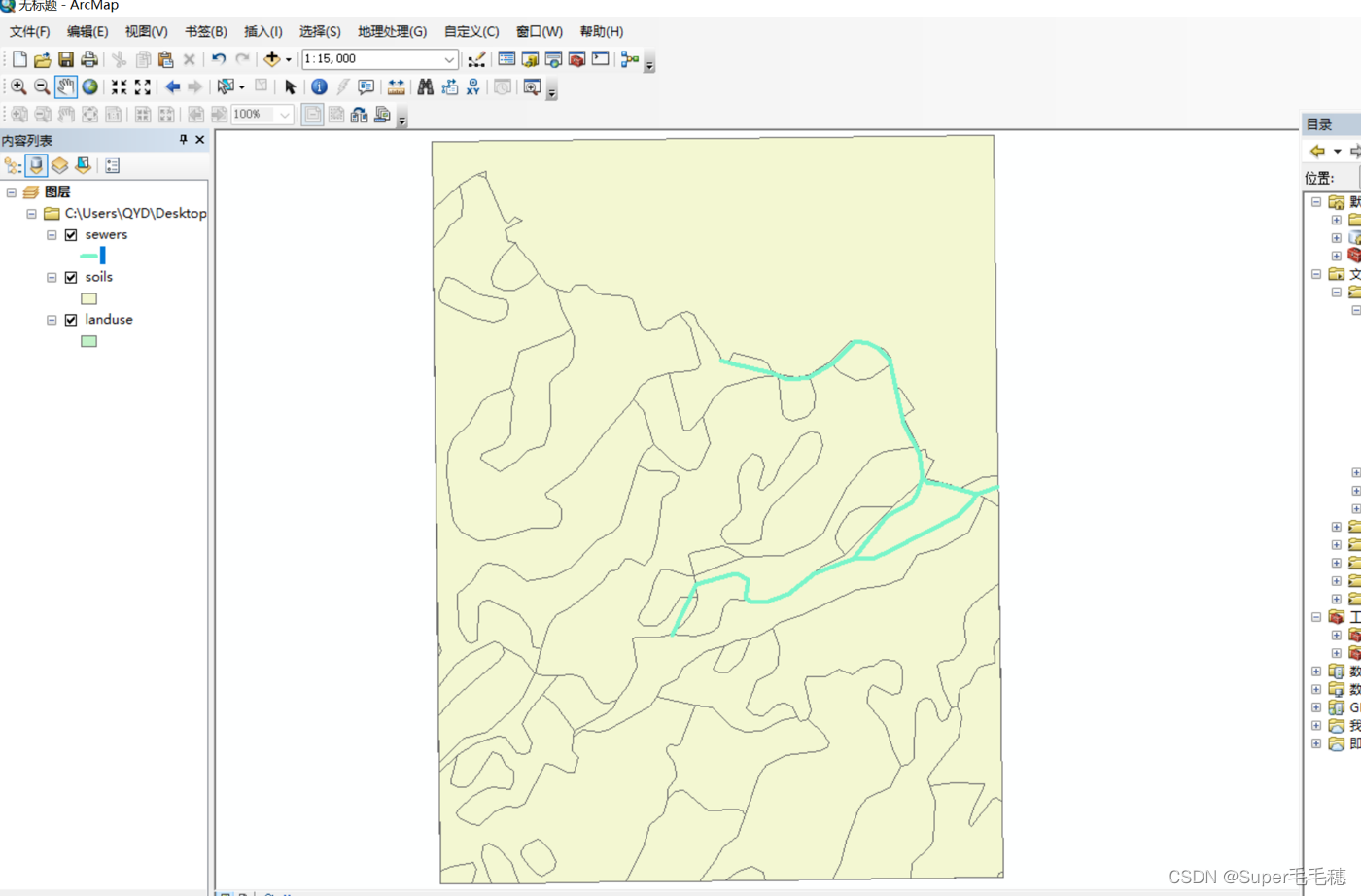

1.打开ARCMAP加载landuse.shp、soils.shp、sewers.shp数据，调整数据显示效果；

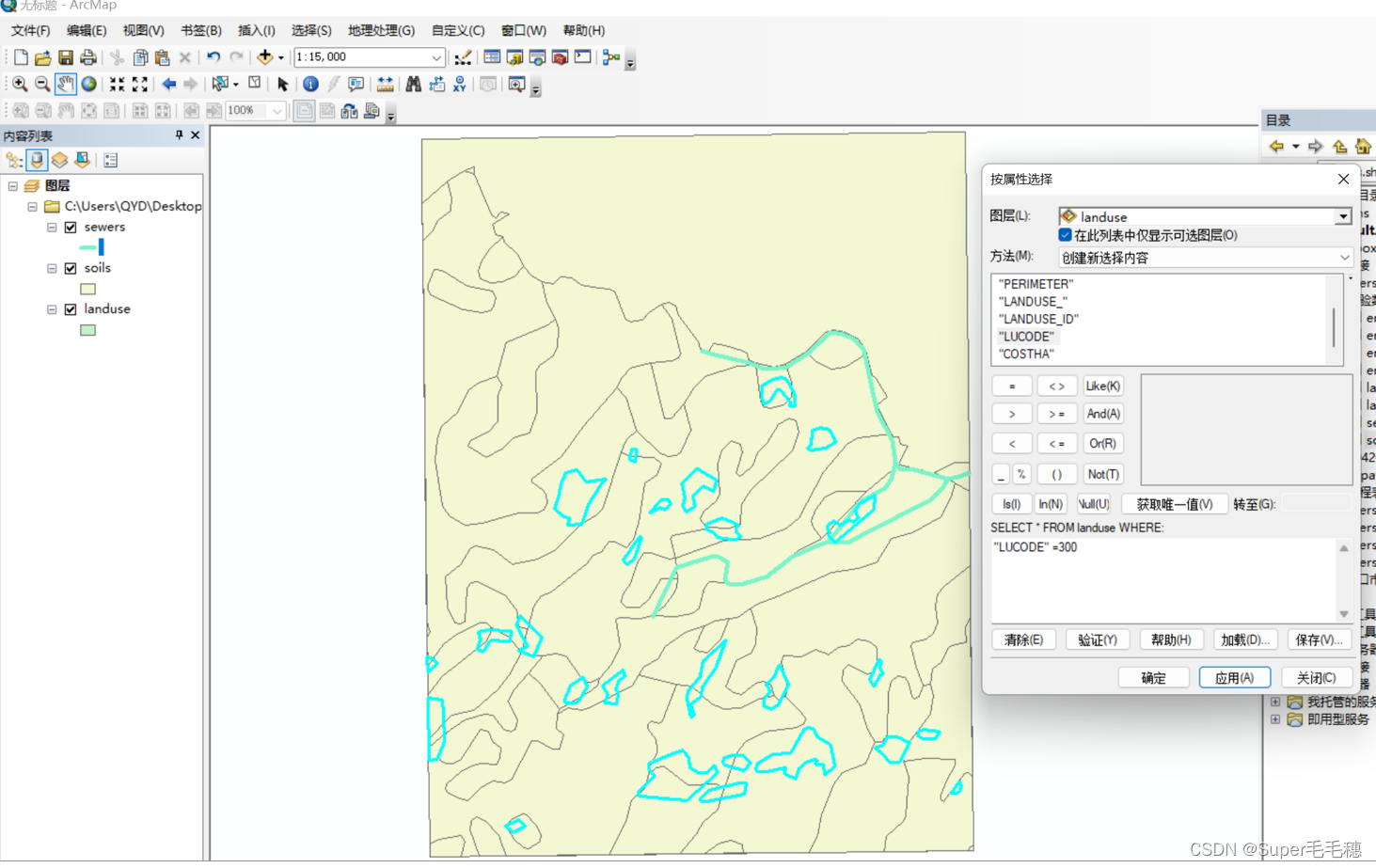

2.按属性进行查询，选择查询图层landuse，查询语句为LUCODE = 300）；



3.将查询结果生成一个新的图层：landuse选择；

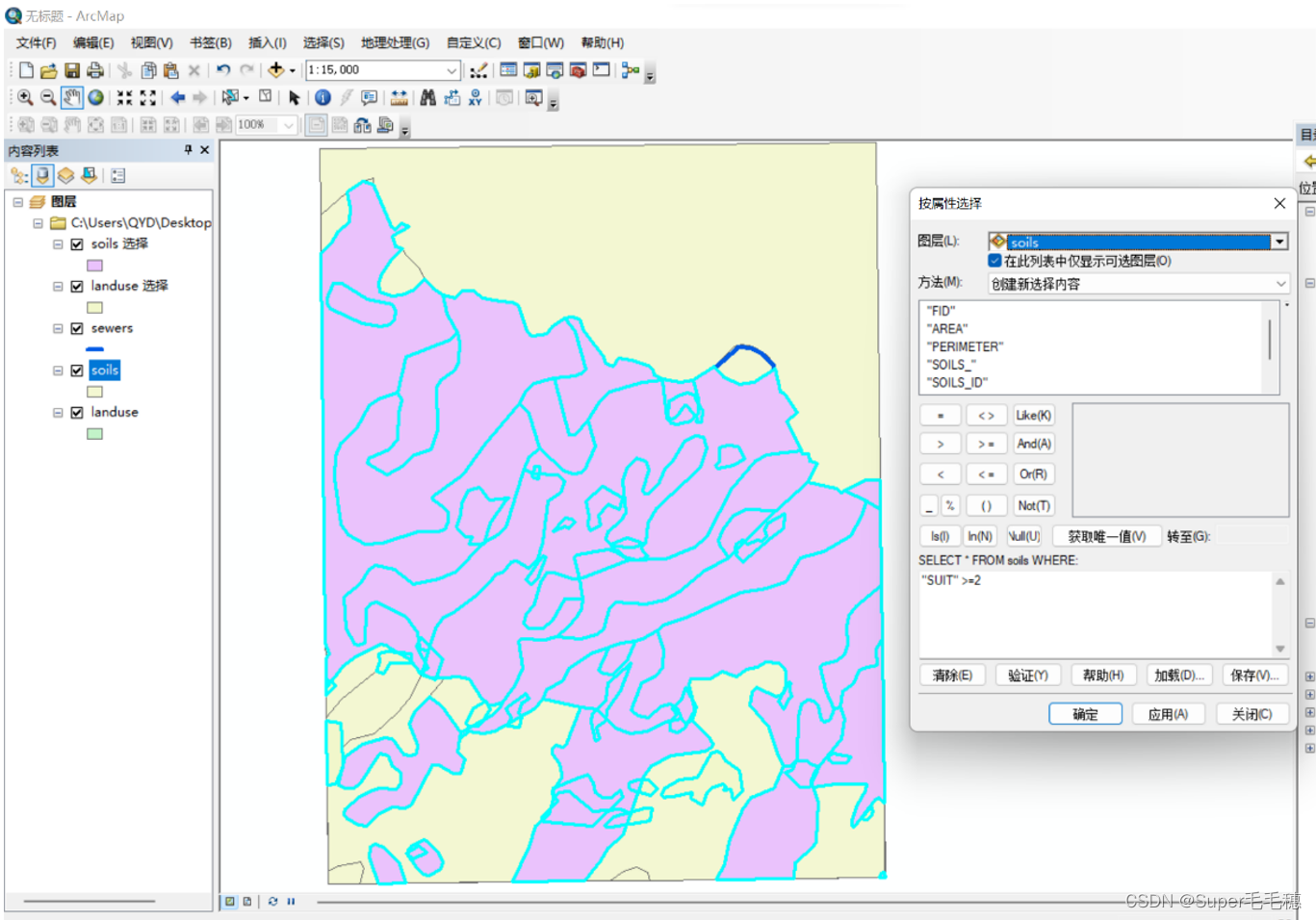

4.按属性进行查询，选择查询图层为 soils，查询语句为：SUIT >= 2），点击确定完成第二个条件的查询，并将查询结果生成新的图层soils选择；

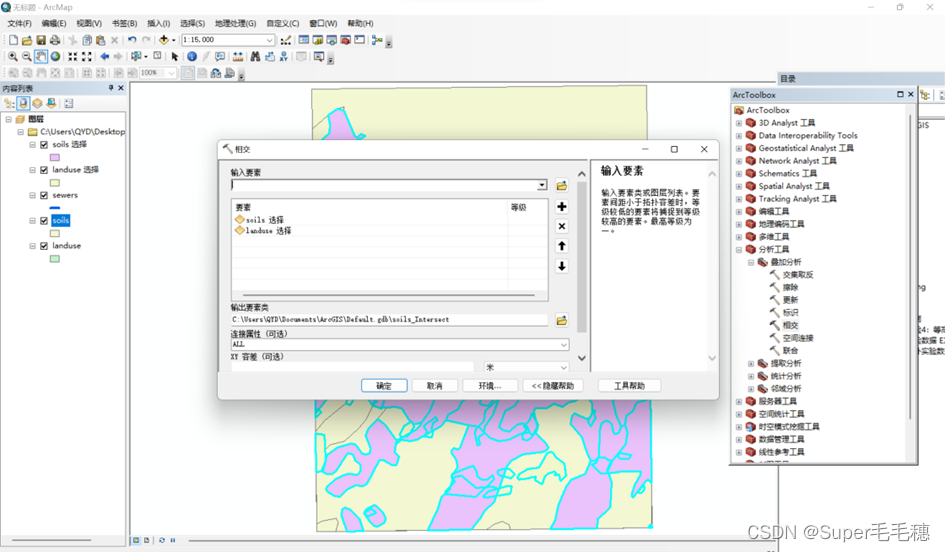

5.打开ArcToolbox,选择分析工具、叠加分析、相交，选择输入要素landuse选择、soils选择进行叠加，生成新的图层soils_Intersect；

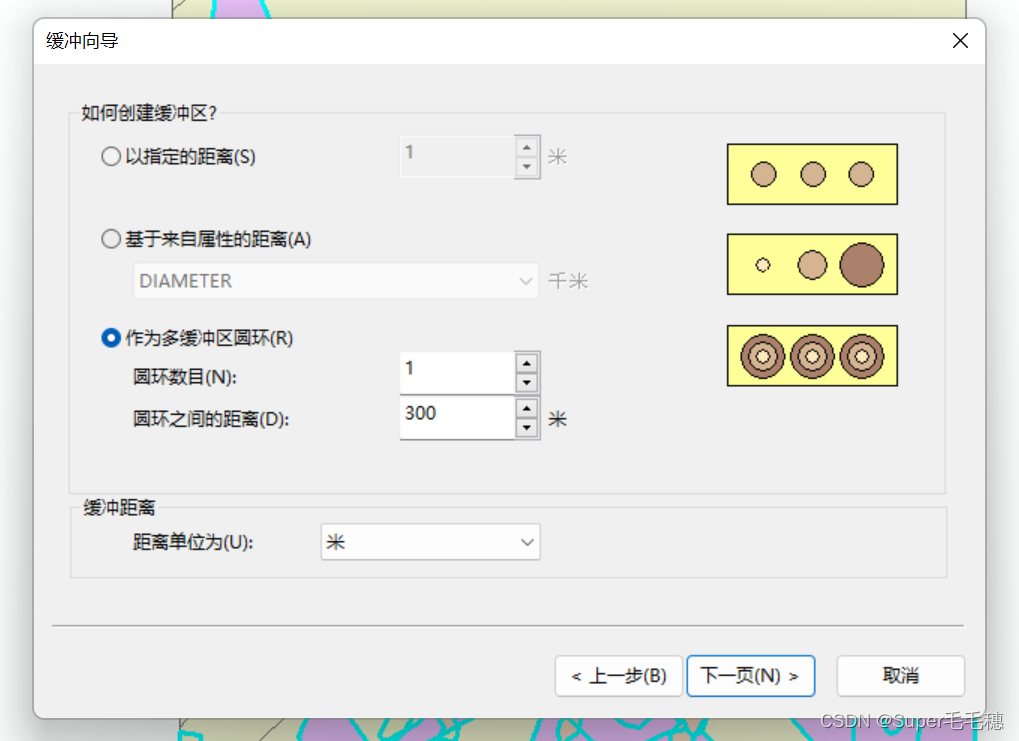

6.打开缓冲区向导工具，选择图层sewers，点击下一步，选择作为多缓冲区圆环，圆环数目设置为1，圆环之间的距离设置为300米，点击下一步；

   7.选择融合缓冲区之间的障碍，点击完成；

8. 打开ArcToolbox,选择分析工具、叠加分析、相交，选择输入要素缓冲_sewers、soils_Intersect进行叠加，点击确定。

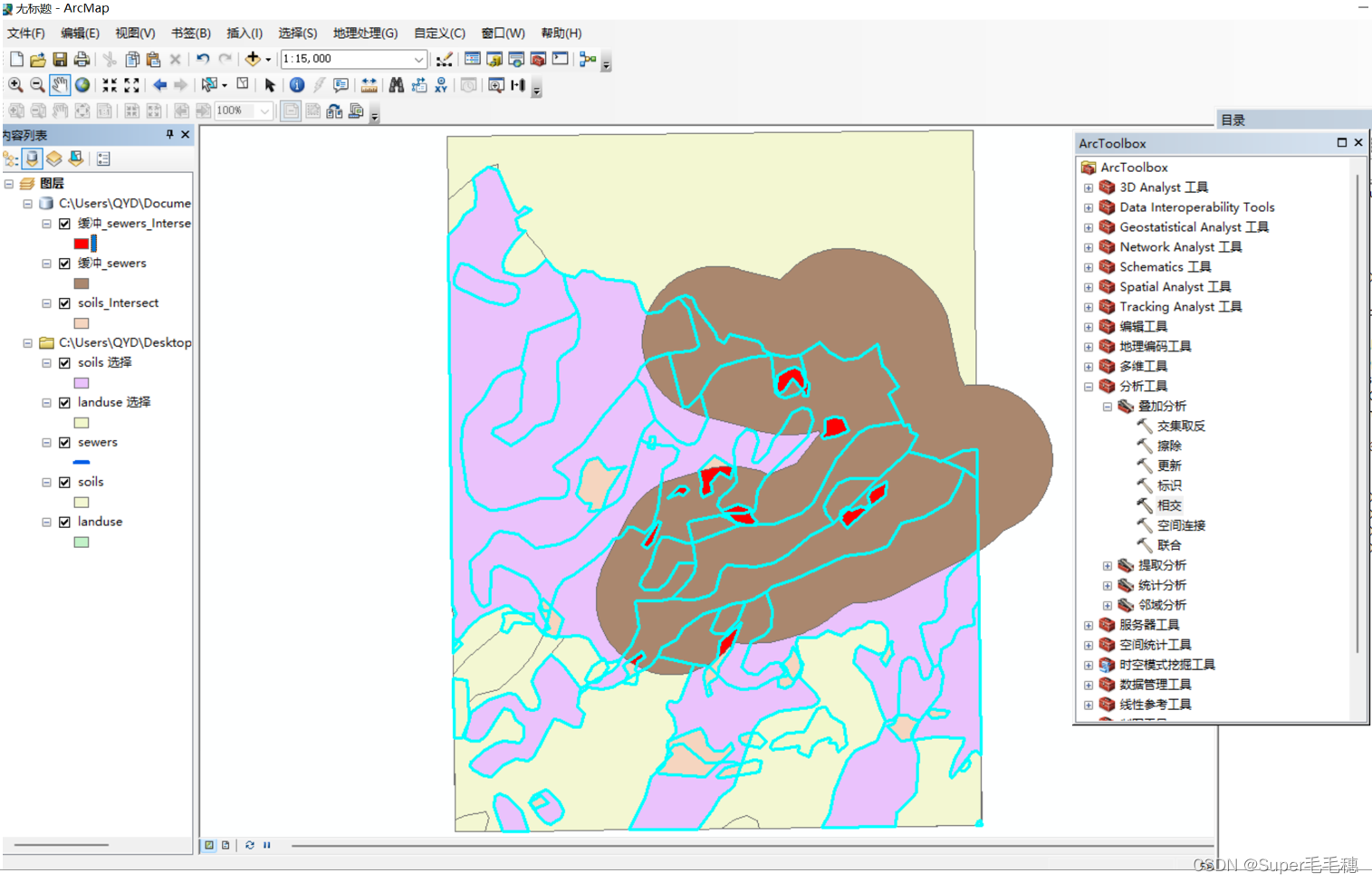

9. 图中红色区域就是符合水产实验室选址条件的地块；

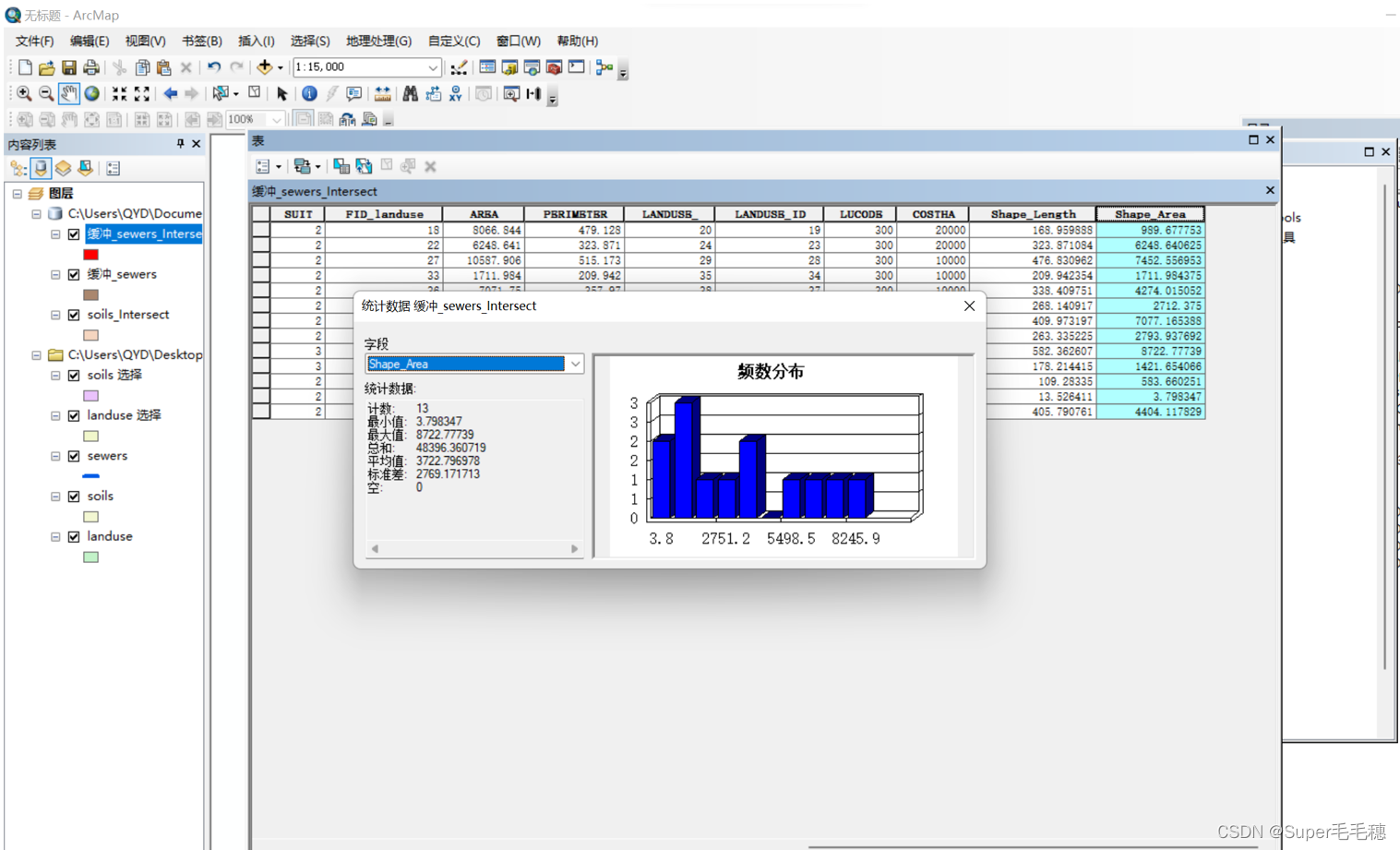

10. 符合水产实验室选址条件的共有13个地块，其面积总共有48396.360719㎡。
