项目场景：

使用了赛威思 XC6130, XC7022模组，双mipi yuv输出

XC7022使用 i2c7通信， XC6130使用i2c6通信

一、MIPI驱动添加

1. rk3399hal层代码结构

hardware/rockchip/camera/CameraHal             //camera hal层应用代码

hardware/rockchip/camera/Config                //camera 前后置摄像头，旋转角度等参数配置

hardware/rockchip/camera/SiliconImage          //camera驱动代码

使用的两个摄像头模组厂商提供了 sensor驱动，我们只需要添加到对应目录下，然后调试

2. sensor模组配置

以XC7022为例，配置 cam_board_rk3399.xml

<Sensor>
	<SensorName name="XC7022" ></SensorName>
	<SensorDevID IDname="CAMSYS_DEVID_SENSOR_1A"></SensorDevID>
	<SensorHostDevID busnum="CAMSYS_DEVID_MARVIN" ></SensorHostDevID>
	<SensorI2cBusNum busnum="6"></SensorI2cBusNum>
	<SensorI2cAddrByte byte="2"></SensorI2cAddrByte>
	<SensorI2cRate rate="100000"></SensorI2cRate>
	<SensorAvdd name="NC" min="0" max="0" delay="0"></SensorAvdd>
	<SensorDovdd name="NC" min="0" max="0" delay="0"></SensorDovdd>
	<SensorDvdd name="NC" min="0" max="0" delay="0"></SensorDvdd>
	<SensorMclk mclk="27000000" delay="0"></SensorMclk>
	<SensorGpioPwen ioname="NC" active="1" delay="1000"></SensorGpioPwen>
	<SensorGpioRst ioname="RK30_PIN2_PA2" active="0" delay="1000"></SensorGpioRst>
	<SensorGpioPwdn ioname="NC" active="0" delay="1000"></SensorGpioPwdn>
	<SensorFacing facing="back"></SensorFacing>
	<SensorInterface interface="MIPI"></SensorInterface>
	<SensorMirrorFlip mirror="0"></SensorMirrorFlip>
	<SensorOrientation orientation="90"></SensorOrientation>
	<SensorPowerupSequence seq="1234"></SensorPowerupSequence>
	<SensorFovParemeter h="60.0" v="60.0"></SensorFovParemeter>
	<SensorAWB_Frame_Skip fps="0"></SensorAWB_Frame_Skip>
	<SensorPhy phyMode="CamSys_Phy_Mipi" lane="2"  phyIndex="0" sensorFmt="CamSys_Fmt_Yuv422_8b"></SensorPhy>
</Sensor>

主要配置参数：

1. I2cBus 所使用的i2c

2. facing 前后置摄像头

3. orientation 摄像头旋转角度

4. lane="2" phyIndex="0" sensorFmt="CamSys_Fmt_Yuv422_8b">

分别对应了接口数据通道数； mipi phy编号； sensor输出数据格式

二、调试过程

通过logcat | grep CameraHal等查看打印日志

dmesg查看系统日志

1. i2c写失败

如果 i2c 配置错误或者在i2c开始读写数据时摄像头没完成上电初始化，系统会打印 i2c写失败错误

[  326.735166] E:camsys_i2c_write(92): i2c write dev(addr:0x20) failed!,err = -6

2. sensor连接

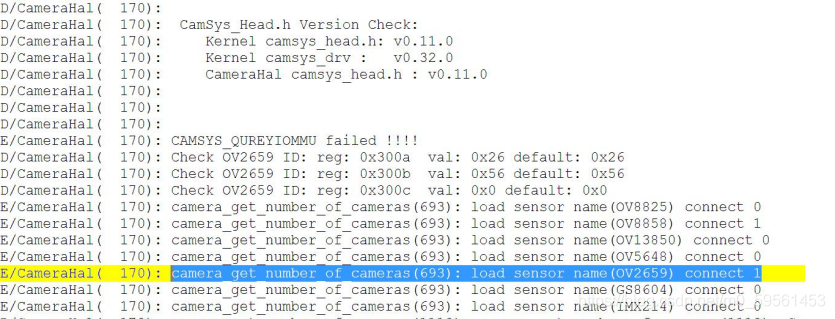

i2c读写成功后，模组注册成功可以在 logcat中看到

两个模组的 connect 为 1时说明注册成功，为0 则考虑是否是 i2c读写失败等原因

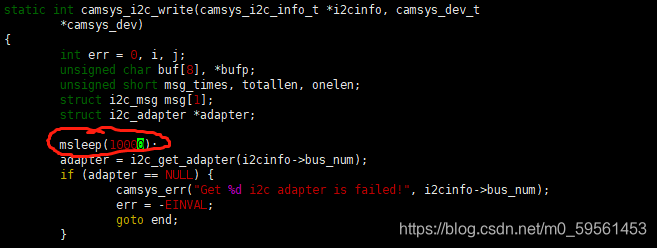

3. i2c延迟导致相机app无法正常打开sensor显示图像

问题描述：

因为相机上电最开始是使用的 GPIO 引脚拉高，因此在系统启动后 i2c会一直读写失败，当时在i2c子系统的写函数开头中加了一个延迟，导致app打开相机时只能偶尔出现图像的严重问题。

删除延迟后，成功出现图像

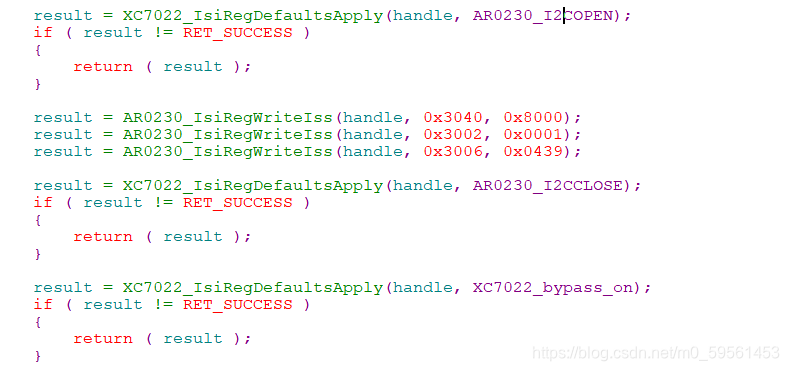

4. 前后置摄像头拍照成像，左右镜像问题

修改其中一个模组输出图像左右镜像

在sensor开流之前修改
