基于k8s搭建mysql5.7主从集群实现读写分离

一，准备工作

1，拥有一个运行中的k8s集群

2，拥有一个ceph分布式存储集群，此mysql集群基于ceph块存储，部署方案可参考我前面的rook部署ceph方案

二，集群搭建

1，创建存储类storageclass

      将此StorageClass定义保存为storageclass.yaml：

apiVersion: ceph.rook.io/v1
kind: CephBlockPool
metadata:
  name: replicapool
  namespace: rook-ceph
spec:
  failureDomain: host
  replicated:
    size: 3
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
   name: rook-ceph-block
# Change "rook-ceph" provisioner prefix to match the operator namespace if needed
provisioner: rook-ceph.rbd.csi.ceph.com
parameters:
    # clusterID is the namespace where the rook cluster is running
    clusterID: rook-ceph
    # Ceph pool into which the RBD image shall be created
    pool: replicapool

    # (optional) mapOptions is a comma-separated list of map options.
    # For krbd options refer
    # https://docs.ceph.com/docs/master/man/8/rbd/#kernel-rbd-krbd-options
    # For nbd options refer
    # https://docs.ceph.com/docs/master/man/8/rbd-nbd/#options
    # mapOptions: lock_on_read,queue_depth=1024

    # (optional) unmapOptions is a comma-separated list of unmap options.
    # For krbd options refer
    # https://docs.ceph.com/docs/master/man/8/rbd/#kernel-rbd-krbd-options
    # For nbd options refer
    # https://docs.ceph.com/docs/master/man/8/rbd-nbd/#options
    # unmapOptions: force

    # RBD image format. Defaults to "2".
    imageFormat: "2"

    # RBD image features. Available for imageFormat: "2". CSI RBD currently supports only `layering` feature.
    imageFeatures: layering

    # The secrets contain Ceph admin credentials.
    csi.storage.k8s.io/provisioner-secret-name: rook-csi-rbd-provisioner
    csi.storage.k8s.io/provisioner-secret-namespace: rook-ceph
    csi.storage.k8s.io/controller-expand-secret-name: rook-csi-rbd-provisioner
    csi.storage.k8s.io/controller-expand-secret-namespace: rook-ceph
    csi.storage.k8s.io/node-stage-secret-name: rook-csi-rbd-node
    csi.storage.k8s.io/node-stage-secret-namespace: rook-ceph

    # Specify the filesystem type of the volume. If not specified, csi-provisioner
    # will set default as `ext4`. Note that `xfs` is not recommended due to potential deadlock
    # in hyperconverged settings where the volume is mounted on the same node as the osds.
    csi.storage.k8s.io/fstype: ext4

# Delete the rbd volume when a PVC is deleted
reclaimPolicy: Delete

创建存储类

kubectl apply -f storageclass.yaml
kubectl get storageclass



2，MySQL 部署包含一个 ConfigMap、两个 Service 与一个 StatefulSet.

创建一个 ConfigMap如下：

apiVersion: v1
kind: ConfigMap
metadata:
  name: mysql
  labels:
    app: mysql
    app.kubernetes.io/name: mysql
data:
  primary.cnf: |
    # 仅在主服务器上应用此配置
    [mysqld]
    log-bin
  replica.cnf: |
    # 仅在副本服务器上应用此配置
    [mysqld]
    super-read-only

这个 ConfigMap 提供 my.cnf 覆盖设置，使你可以独立控制 MySQL 主服务器和副本服务器的配置。 在这里，你希望主服务器能够将复制日志提供给副本服务器， 并且希望副本服务器拒绝任何不是通过复制进行的写操作。

ConfigMap 本身没有什么特别之处，因而也不会出现不同部分应用于不同的 Pod 的情况。 每个 Pod 都会在初始化时基于 StatefulSet 控制器提供的信息决定要查看的部分。

创建 Service如下：

# 为 StatefulSet 成员提供稳定的 DNS 表项的无头服务（Headless Service）
apiVersion: v1
kind: Service
metadata:
  name: mysql
  labels:
    app: mysql
    app.kubernetes.io/name: mysql
spec:
  ports:
  - name: mysql
    port: 3306
  clusterIP: None
  selector:
    app: mysql
---
# 用于连接到任一 MySQL 实例执行读操作的客户端服务
# 对于写操作，你必须连接到主服务器：mysql-0.mysql
apiVersion: v1
kind: Service
metadata:
  name: mysql-read
  labels:
    app: mysql
    app.kubernetes.io/name: mysql
    readonly: "true"
spec:
  ports:
  - name: mysql
    port: 3306
  selector:
    app: mysql

这个无头 Service 给 StatefulSet 控制器 为集合中每个 Pod 创建的 DNS 条目提供了一个宿主。 因为无头服务名为 mysql，所以可以通过在同一 Kubernetes 集群和命名空间中的任何其他 Pod 内解析 <Pod 名称>.mysql 来访问 Pod。

客户端 Service 称为 mysql-read，是一种常规 Service，具有其自己的集群 IP。 该集群 IP 在报告就绪的所有 MySQL Pod 之间分配连接。 可能的端点集合包括 MySQL 主节点和所有副本节点。

请注意，只有读查询才能使用负载平衡的客户端 Service。 因为只有一个 MySQL 主服务器，所以客户端应直接连接到 MySQL 主服务器 Pod （通过其在无头 Service 中的 DNS 条目）以执行写入操作。

创建 StatefulSet如下：

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: mysql
spec:
  selector:
    matchLabels:
      app: mysql
      app.kubernetes.io/name: mysql
  serviceName: mysql
  replicas: 3
  template:
    metadata:
      labels:
        app: mysql
        app.kubernetes.io/name: mysql
    spec:
      initContainers:
      - name: init-mysql
        image: mysql:5.7
        command:
        - bash
        - "-c"
        - |
          set -ex
          # 基于 Pod 序号生成 MySQL 服务器的 ID。
          [[ $HOSTNAME =~ -([0-9]+)$ ]] || exit 1
          ordinal=${BASH_REMATCH[1]}
          echo [mysqld] > /mnt/conf.d/server-id.cnf
          # 添加偏移量以避免使用 server-id=0 这一保留值。
          echo server-id=$((100 + $ordinal)) >> /mnt/conf.d/server-id.cnf
          # 将合适的 conf.d 文件从 config-map 复制到 emptyDir。
          if [[ $ordinal -eq 0 ]]; then
            cp /mnt/config-map/primary.cnf /mnt/conf.d/
          else
            cp /mnt/config-map/replica.cnf /mnt/conf.d/
          fi
        volumeMounts:
        - name: conf
          mountPath: /mnt/conf.d
        - name: config-map
          mountPath: /mnt/config-map
      - name: clone-mysql
        image: gcr.io/google-samples/xtrabackup:1.0
        command:
        - bash
        - "-c"
        - |
          set -ex
          # 如果已有数据，则跳过克隆。
          [[ -d /var/lib/mysql/mysql ]] && exit 0
          # 跳过主实例（序号索引 0）的克隆。
          [[ `hostname` =~ -([0-9]+)$ ]] || exit 1
          ordinal=${BASH_REMATCH[1]}
          [[ $ordinal -eq 0 ]] && exit 0
          # 从原来的对等节点克隆数据。
          ncat --recv-only mysql-$(($ordinal-1)).mysql 3307 | xbstream -x -C /var/lib/mysql
          # 准备备份。
          xtrabackup --prepare --target-dir=/var/lib/mysql
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
      containers:
      - name: mysql
        image: mysql:5.7
        env:
        - name: MYSQL_ALLOW_EMPTY_PASSWORD
          value: "1"
        ports:
        - name: mysql
          containerPort: 3306
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
        resources:
          requests:
            cpu: 500m
            memory: 1Gi
        livenessProbe:
          exec:
            command: ["mysqladmin", "ping"]
          initialDelaySeconds: 30
          periodSeconds: 10
          timeoutSeconds: 5
        readinessProbe:
          exec:
            # 检查我们是否可以通过 TCP 执行查询（skip-networking 是关闭的）。
            command: ["mysql", "-h", "127.0.0.1", "-e", "SELECT 1"]
          initialDelaySeconds: 5
          periodSeconds: 2
          timeoutSeconds: 1
      - name: xtrabackup
        image: gcr.io/google-samples/xtrabackup:1.0
        ports:
        - name: xtrabackup
          containerPort: 3307
        command:
        - bash
        - "-c"
        - |
          set -ex
          cd /var/lib/mysql

          # 确定克隆数据的 binlog 位置（如果有的话）。
          if [[ -f xtrabackup_slave_info && "x$(<xtrabackup_slave_info)" != "x" ]]; then
            # XtraBackup 已经生成了部分的 “CHANGE MASTER TO” 查询
            # 因为我们从一个现有副本进行克隆。(需要删除末尾的分号!)
            cat xtrabackup_slave_info | sed -E 's/;$//g' > change_master_to.sql.in
            # 在这里要忽略 xtrabackup_binlog_info （它是没用的）。
            rm -f xtrabackup_slave_info xtrabackup_binlog_info
          elif [[ -f xtrabackup_binlog_info ]]; then
            # 我们直接从主实例进行克隆。解析 binlog 位置。
            [[ `cat xtrabackup_binlog_info` =~ ^(.*?)[[:space:]]+(.*?)$ ]] || exit 1
            rm -f xtrabackup_binlog_info xtrabackup_slave_info
            echo "CHANGE MASTER TO MASTER_LOG_FILE='${BASH_REMATCH[1]}',\
                  MASTER_LOG_POS=${BASH_REMATCH[2]}" > change_master_to.sql.in
          fi

          # 检查我们是否需要通过启动复制来完成克隆。
          if [[ -f change_master_to.sql.in ]]; then
            echo "Waiting for mysqld to be ready (accepting connections)"
            until mysql -h 127.0.0.1 -e "SELECT 1"; do sleep 1; done

            echo "Initializing replication from clone position"
            mysql -h 127.0.0.1 \
                  -e "$(<change_master_to.sql.in), \
                          MASTER_HOST='mysql-0.mysql', \
                          MASTER_USER='root', \
                          MASTER_PASSWORD='', \
                          MASTER_CONNECT_RETRY=10; \
                        START SLAVE;" || exit 1
            # 如果容器重新启动，最多尝试一次。
            mv change_master_to.sql.in change_master_to.sql.orig
          fi

          # 当对等点请求时，启动服务器发送备份。
          exec ncat --listen --keep-open --send-only --max-conns=1 3307 -c \
            "xtrabackup --backup --slave-info --stream=xbstream --host=127.0.0.1 --user=root"
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
      volumes:
      - name: conf
        emptyDir: {}
      - name: config-map
        configMap:
          name: mysql
  volumeClaimTemplates:
  - metadata:
      name: data
    spec:
      storageClassName: rook-ceph-block  #根据自己的存储类名称定义
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 10Gi

创建以上资源

kubectl apply -f mysql-configmap.yaml
kubectl apply -f mysql-services.yaml
kubectl apply -f mysql-statefulset.yaml

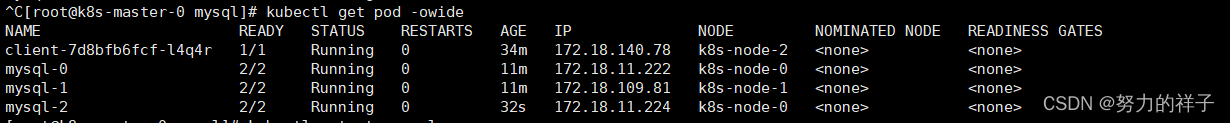

kubectl get pod -owide



三，补充说明

以上只是一个简单的mysql主从集群，生产环境使用应添加以下组件

1，使用secret存储数据库密码。

2，部署第三个service使用标签选择器选择mysql-0，数据写入只能写入主节点mysql-0，从节点拒绝主节点以外的链接写入数据。

后续会再写一个生产环境使用的mysql主从集群
