串口通信线性学习笔记--基于江科大51单片机教程

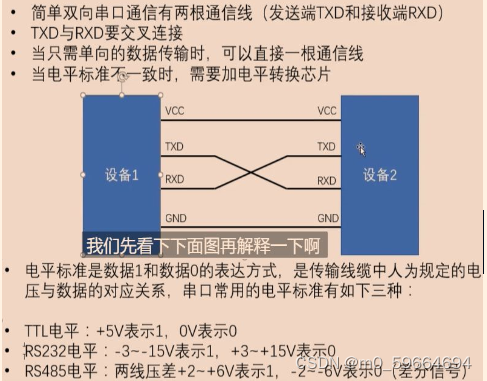

单片机与各类设备进行数据传输需要用到串口（如电脑连接单片机需安装USB转串口驱动）简单的双向串口通信有两根通信线

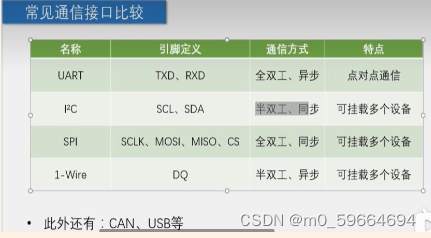

一些截图

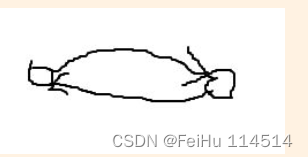

全双工：双方可以同时发送和接受

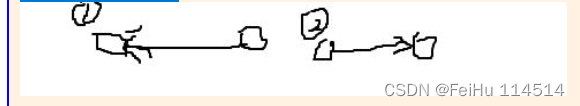

半双工：双方可以发送和接受，但不能同时

单工：只能由一方发送到另一方

异步：双方各自约定速率

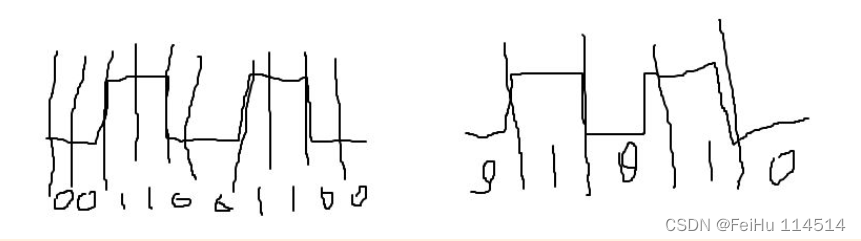

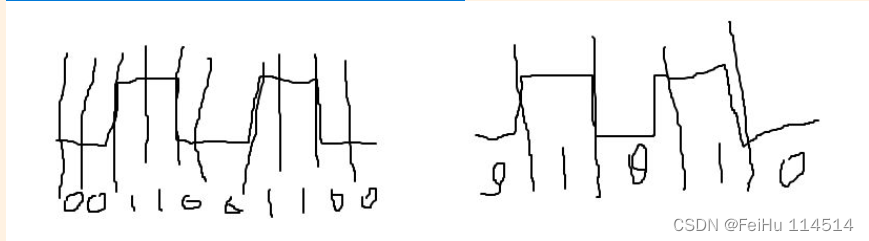

例如

第一个脉冲约定读取时间短，第二个脉冲读取约定时间长，读出来数据就不一样

同步：双方靠一根时钟线（SCL）来约定速率

例如直接设定如果上升沿就是1，下降沿就是0再读取

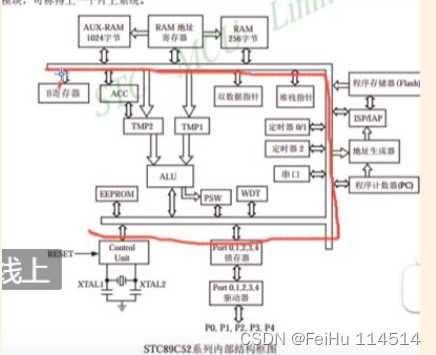

总线：连接各个设备的数据传输总线路

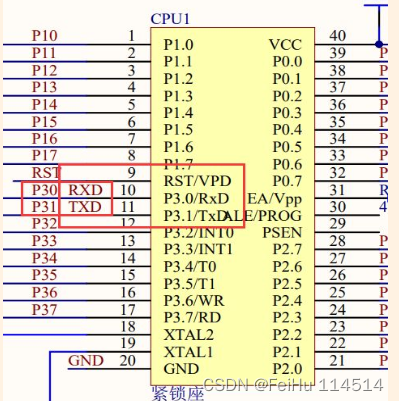

我用的是89C52RC，从原理图上看只有一个UART（通信接口名称，上面表格有说）

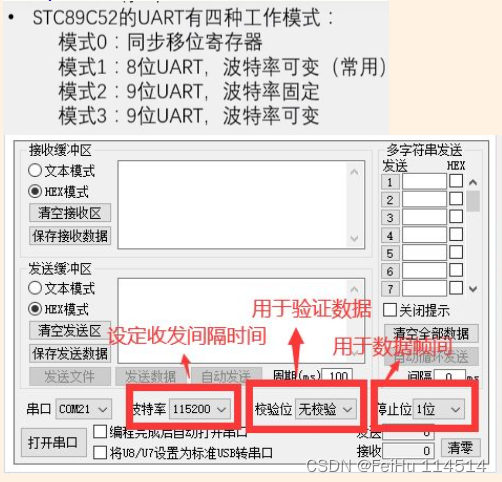

波特率为串口通信速率，双方通信时约定一个间隔时间，例如：第一个脉冲约定读取时间短，第二个脉冲读取约定时间长，读出来数据就不一样

校验位，例如使用9位UART就是在8位后跟一位，多一位可以用来校验（奇偶校验就是如假设发送0011 1 靠后面的来检查前面的1的个数是否为奇数）

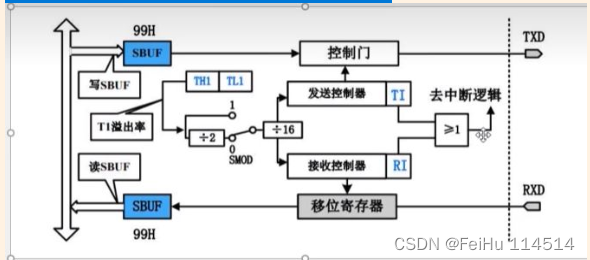

一个串口内部的图

SBUF这里是寄存器

很明显，中间这部分电路是控制约定速率的

上面则是发送，下面则是接受

发送数据和接受数据都会有相应的中断

如何配置串口

这里有两个控制寄存器

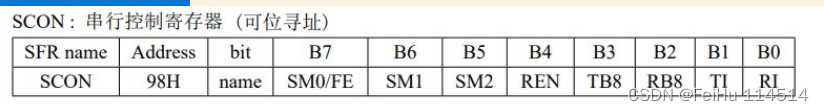

串行控制寄存器SCON和波特率选择控制寄存器PCON

SM0决定了是否检查错误

SM1决定了波特率是否可变

REN决定串口是否可以接收

TI请求中断用，方式0时因为是同步的，所以八位结束后自动置1请求中断，之后需自行复位为0，其他方式也同理

RI与发送同理，请求中断用，需自行复位

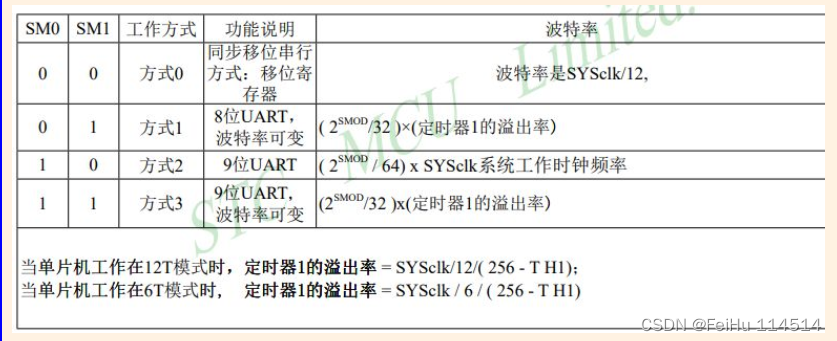

配置

例如方式1

SM0=0;//8位

SM1=1;//波特率可变

SM2=0;//方式一不需要用

REN=0;//不允许串口接受

TB8=0;//清0第9位

RB8=0;//接收到的停止位

TI=0;

RI=0;

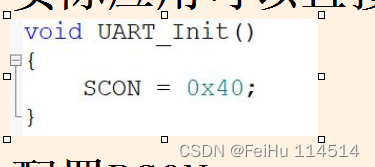

实际应用可以直接配置SCON

SMOD 为1时方式1.2.3波特率加倍，为0时全部波特率加倍

SMOD0为1时开启帧错误检查，为0时关闭

所以这里这样配置

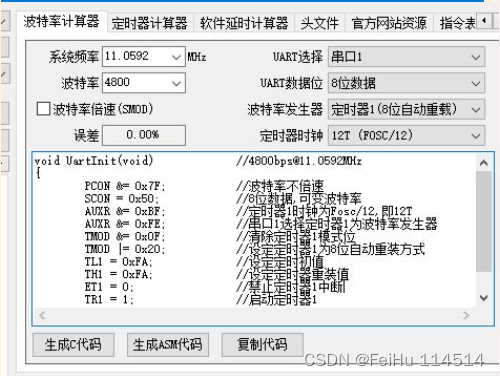

最后仍然是用软件配置

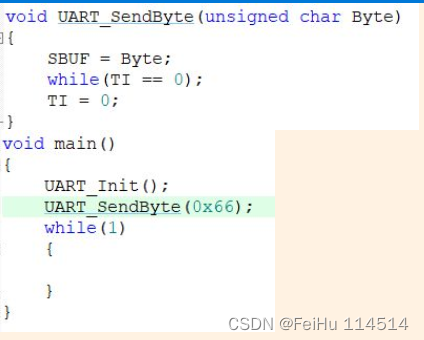

再利用给SBUF写数据来发送数据

启动后电脑就会接收到

直接把函数放入循环后会出现一个问题

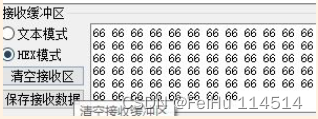

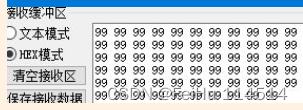

发送的为66接收却为99

这可能是因为波特率的误差导致的

可以在后面加上Delay（1）

虽然发送的速度会变慢，但数据达到了精确

发送其它数值都可以通过改数据实现，同理

接收

这里的逻辑是只要电脑发送数据就进中断函数

这里因为要接收后进中断所以要打开

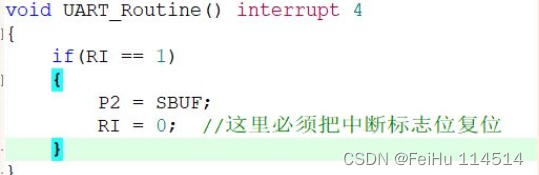

再设置一个中断函数

里面先判断是否为接收状态

如果是则点亮P2为接收的数据

然后把中断标志位复位

发送0xf2

如果想同时把接收的数据值返回

可以加上这部操作
