上下拉电阻的原理和4种应用

当使用上拉电阻和下拉电阻时，你需要理解它们的具体应用和原理以确保正确配置引脚，维持电平状态，并避免电路问题。以下是更详细的解释：

上拉电阻：

作用：上拉电阻用于保持引脚的电平在逻辑高（"1"）状态。它的主要作用是确保在没有外部输入信号时，引脚的电平保持高电平状态。

原理：当引脚上拉电阻与电源电压（通常是Vcc或3.3V）连接时，引脚通过上拉电阻与电源电压相连。这使得引脚电平在没有外部信号输入时保持高电平。当外部事件将引脚连接到地（逻辑低）时，引脚的电平会变为低电平（逻辑"0"）。

应用：上拉电阻通常用于数字输入引脚，如按钮、开关或传感器。例如，当按钮未按下时，引脚保持在高电平状态。当按钮按下时，引脚的电平变为低电平，以表示按钮已被按下。

下拉电阻：

作用：下拉电阻用于保持引脚的电平在逻辑低（"0"）状态。它的主要作用是确保在没有外部输入信号时，引脚的电平保持低电平状态。

原理：当引脚下拉电阻与地电压（通常是GND或0V）连接时，引脚通过下拉电阻与地电压相连。这使得引脚电平在没有外部信号输入时保持低电平。当外部事件将引脚连接到电源电压（逻辑高）时，引脚的电平会变为高电平（逻辑"1"）。

应用：下拉电阻通常用于数字输入引脚，如按钮、开关或传感器。例如，当按钮未按下时，引脚保持在低电平状态。当按钮按下时，引脚的电平变为高电平，以表示按钮已被按下。

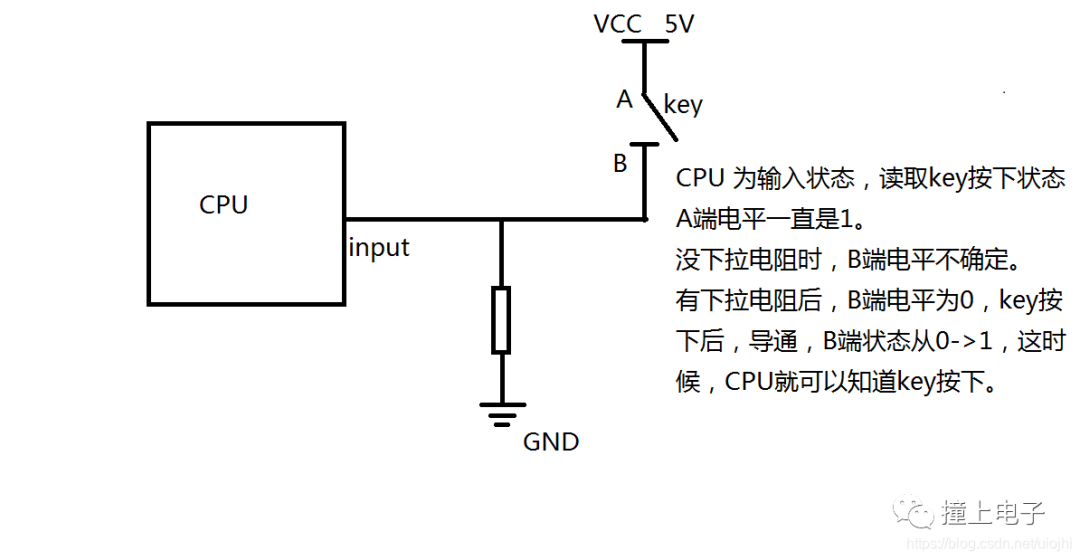

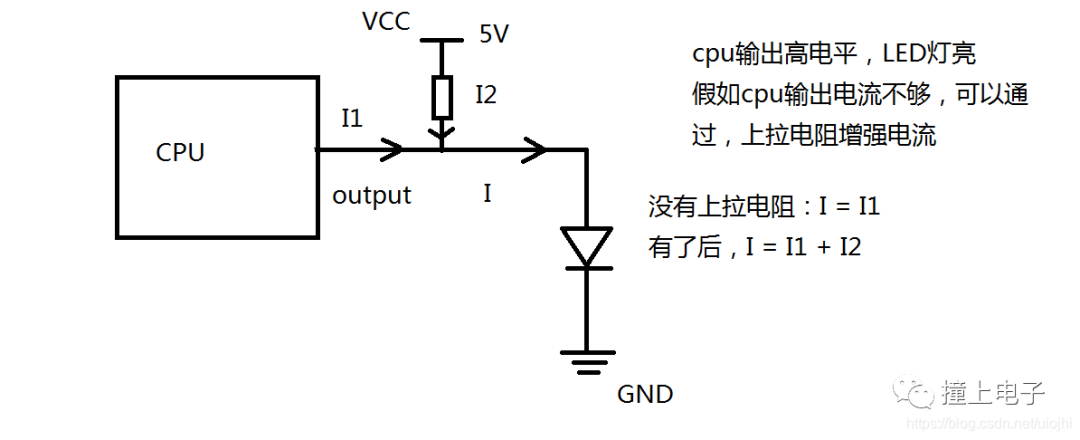

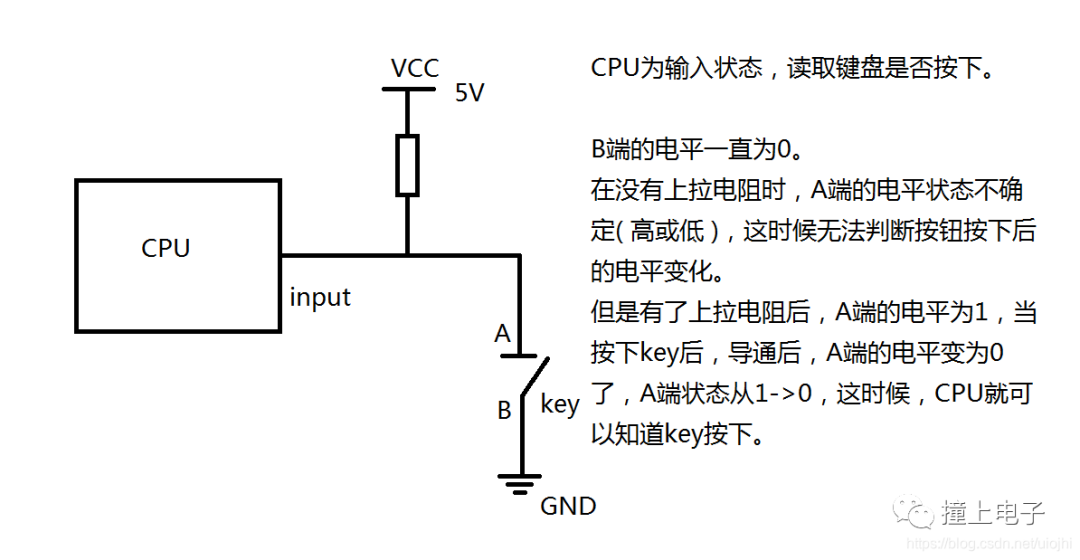

示例图示

1，上拉电阻输入管脚

2，上拉电阻输出管脚

3，下拉电阻输入管脚

4，下拉电阻输出管脚

==========
