【花雕学编程】Arduino动手做(255)---TEMT6000模块之读取电压值并将其转换为 毫伏 (mV) 和 伏 (V) 进行显示

在这里插入图片描述

《Arduino 手册(思路与案例)》栏目介绍:
在电子制作与智能控制的应用领域:广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

37款传感器与模块的提法,在网络上广泛流传,其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块,依照实践出真知(一定要动手做)的理念,以学习和交流为目的,这里准备逐一动手试试多做实验,不管成功与否,都会记录下来——小小的进步或是搞不掂的问题,希望能够抛砖引玉。

** 【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)
实验二百五十五:TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居**

在这里插入图片描述

TSL2561 传感器将一个宽带光电二极管(可见光加红外)和一个红外响应光电二极管组合在单个 CMOS 集成电路上,能够在 20 位动态范围(16 位分辨率)内提供近明视响应。两个集成 ADC 将光电二极管电流转换为数字输出,表示在每个通道上测得的辐照度。此数字输出可以输入到微处理器,其中以勒克斯为单位的照度(环境光水平)是使用经验公式得出的,以近似人眼反应。

通常可用的 TSL2561 传感器模块 (TSL2561 分线板) 提供 I2C 接口,因此我们只需将其连接到我们的 Arduino 即可。虽然它是一个值得尊敬的驱动器,但在 I2C 背景中处理硬件和软件对于许多 Arduino 初学者来说可能不是一件容易的事。因此,我们被迫引入 Light-To-Arduino 实验的另一种简单替代方案。在这里,尽管有 I2C 接口,但只使用了 Arduino 的模拟输入。不用说,这个小实验需要一个简单的附加硬件。硬件只不过是一个环境光传感器电路,该电路围绕 Vishay Semiconductors 的硅 NPN 外延平面光电晶体管TEMT6000连接。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)
实验二百五十五:TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
项目之二:读取电压值并将其转换为 毫伏 (mV) 和 伏 (V) 进行显示

实验开源代码

/*
  【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)
  实验二百五十五:TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
  项目之二:读取电压值并将其转换为 毫伏 (mV) 和 伏 (V) 进行显示
*/

#define light A0 // 定义输入引脚

void setup() {
  Serial.begin(9600); // 初始化串口通信
}

void loop() {
  int Lvalue = analogRead(light); // 读取光照值
  int mVolt = map(Lvalue, 0, 1023, 0, 5000); // 将读取值映射至 0 - 5000mV
  float volt = (double)mVolt / 1000; // 毫伏转换为伏

  // 输出数据
  Serial.print(mVolt);
  Serial.print("mV ");
  Serial.print(volt, 3);
  Serial.println("V ");

  delay(1000); // 延时 1 秒
}

代码解读

用于读取 TEMT6000 光敏传感器 的电压值,并将其转换为 毫伏 (mV) 和 伏 (V) 进行显示。以下是代码的核心逻辑:

1、定义输入引脚:#define light A0 将 TEMT6000 的 S 引脚 连接到 A0(模拟输入)。

2、初始化串口通信:

Serial.begin(9600); 设置 9600 波特率,以便与电脑串口监视器通信。

3、循环读取光照值:

analogRead(light); 获取 传感器的模拟值(范围 0 - 1023)。

map(Lvalue, 0, 1023, 0, 5000); 映射 读取值到 0 - 5000 毫伏(Arduino 的模拟输入电压通常是 5V)。

float volt = (double)mVolt / 1000; 转换 毫伏为 伏,单位更加直观。

4、数据输出到串口:

Serial.print(mVolt); 先打印 毫伏数值。

Serial.print("mV "); 打印单位。

Serial.print(volt, 3); 以 3 位小数 输出电压值。

Serial.println("V "); 结束当前数据行。

5、延时:

delay(1000); 让程序 暂停 1 秒,避免数据输出过快。

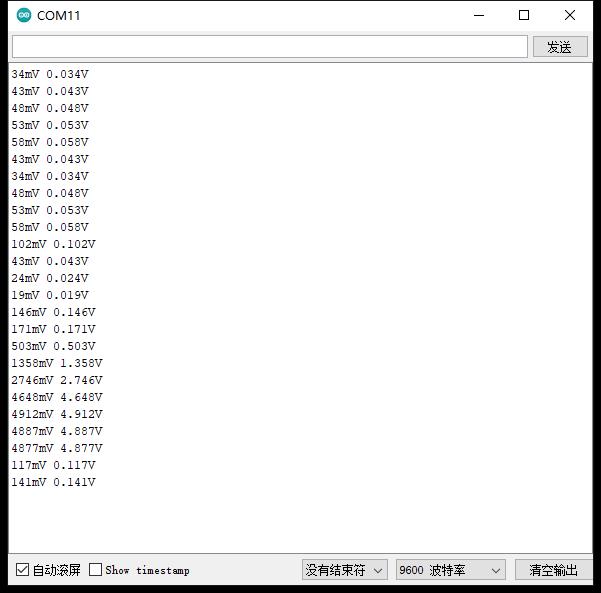

实验串口返回情况

在这里插入图片描述

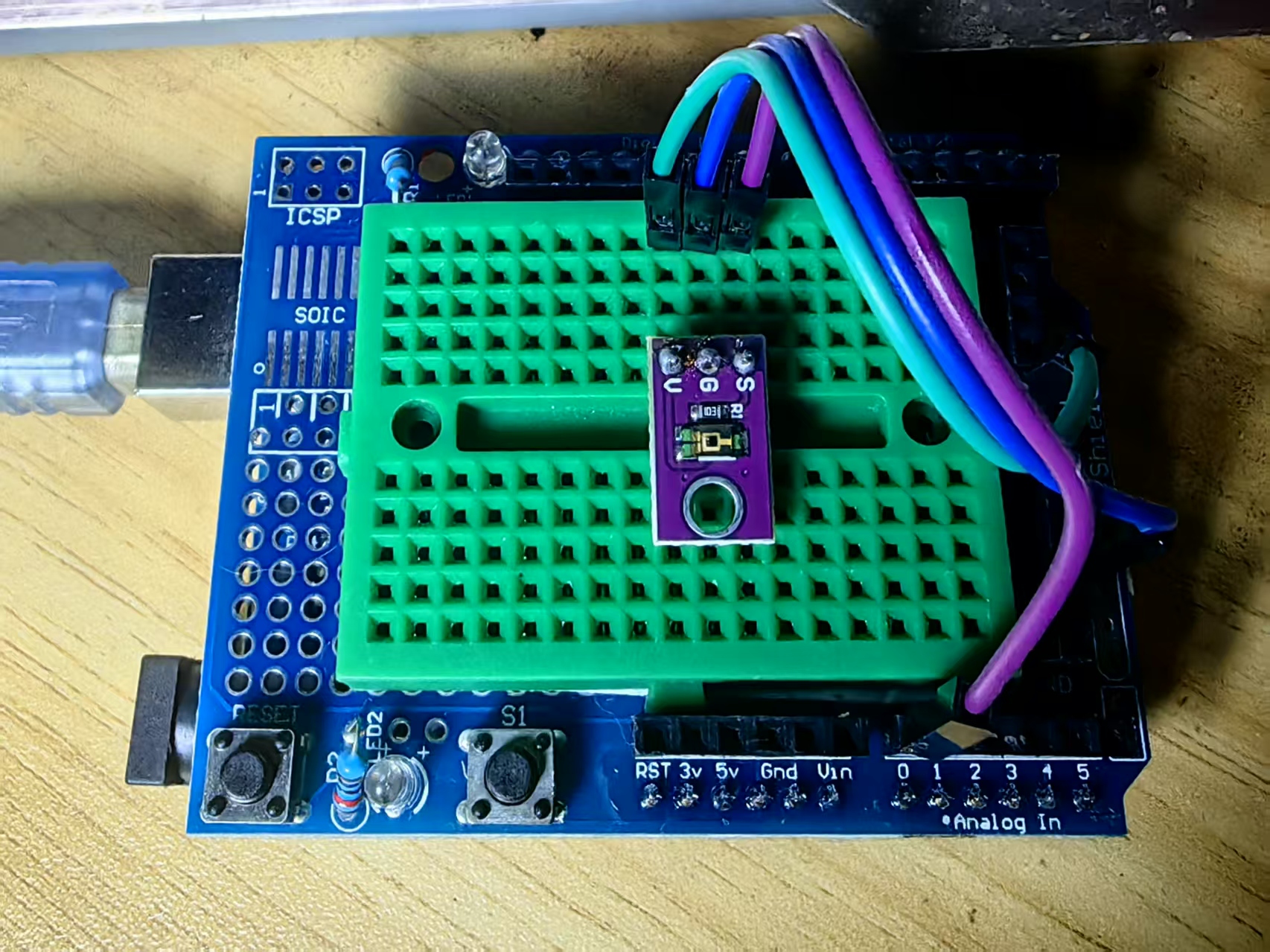

实验场景图

在这里插入图片描述
