截图来自于网络，仅供个人学习记录。

PPT资料：

链接：https://pan.baidu.com/s/1G8E_-CUIcw2VXtTCPKmDUA
提取码：HUAT

相关视频讲解：

第五章直流-直流变流电路01_哔哩哔哩_bilibili

电力电子技术—直流-直流变流电路 5.1.2 基本斩波电路升压斩波电路 Boost Converter 单相功率因数校正_哔哩哔哩_bilibili

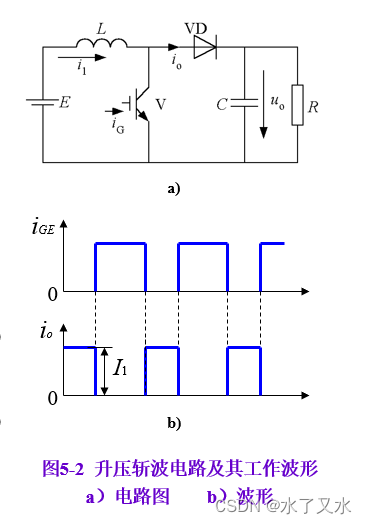

工作原理：

假设L和C值很大。

(1)V处于通态时，电源E向电感L充电，电流恒定I1，电容C向负载R供电，输出电压Uo恒定。

(2)V处于断态时，电源E和电感L同时向电容C充电，并向负载提供能量。

升压原因：

输出电压高于电源电压，关键有两个原因：一是L储能之后具有使电压泵升的作用，二是电容C可将输出电压保持住。

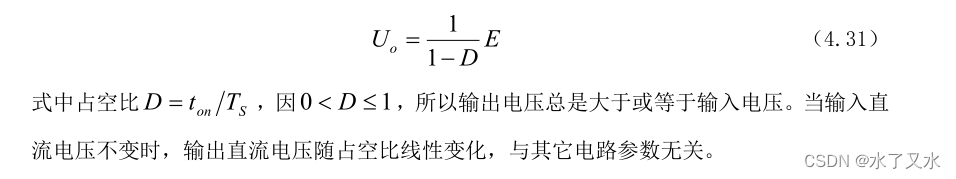

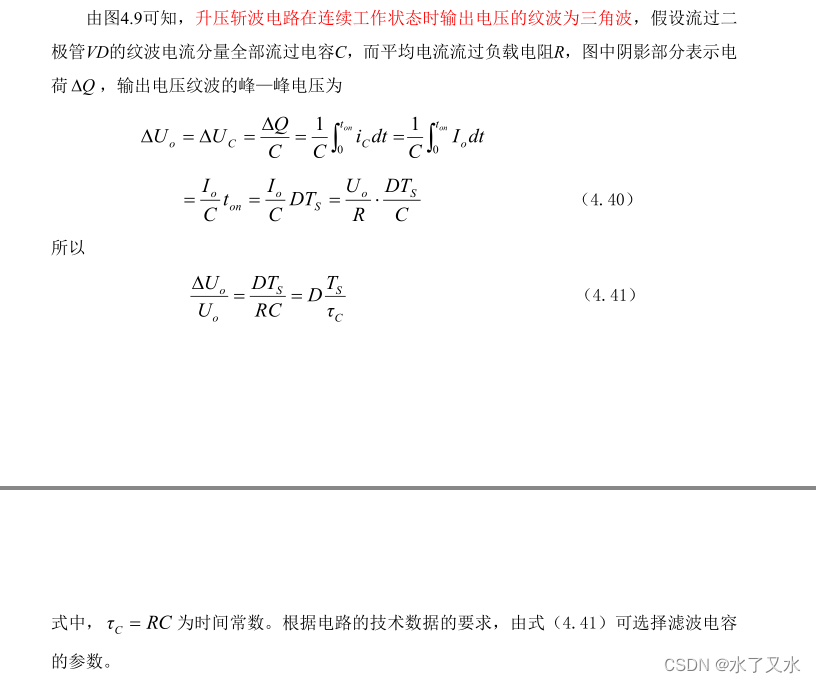

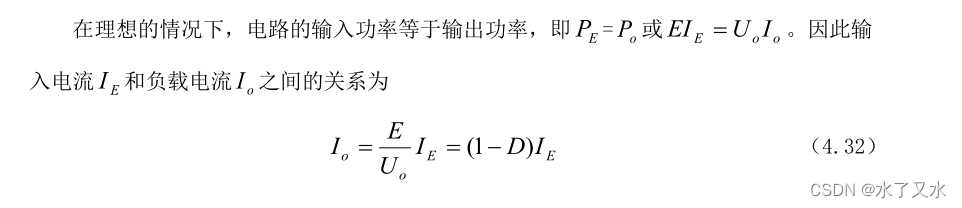

推导：

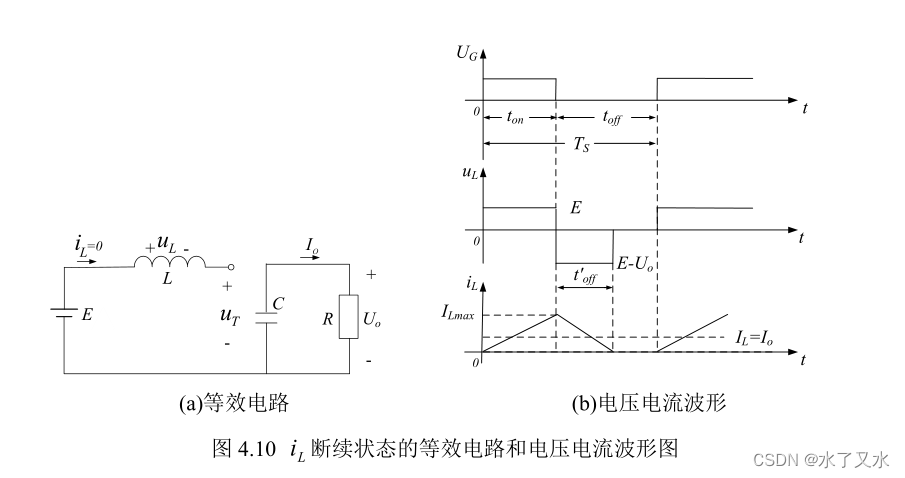

电流连续与断续：

在我看来出现电流断续可以简单的理解为（同降压斩波电路）：

1.当控制V通态时，电感L存储电能，控制V断态时，电感L释放电能。

2.如果负载电流过小，就会导致控制V通态时，电感L中存储的电能少，进而导致控制V断态时，电感L释放电能的时间减少。

3.如果电感L释放电能的时间小于时间时，就会出现电流断续情况。

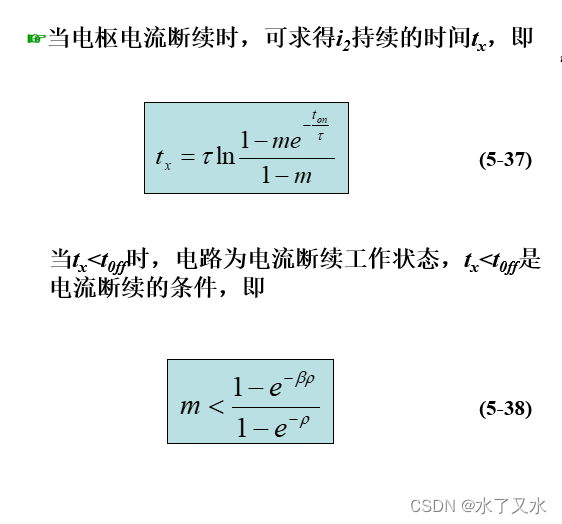

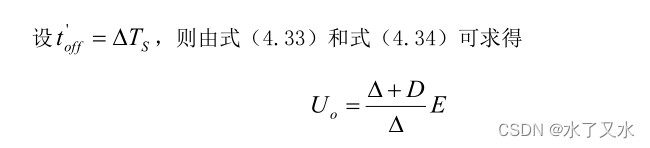

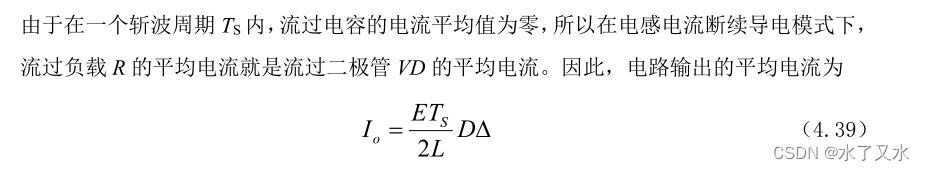

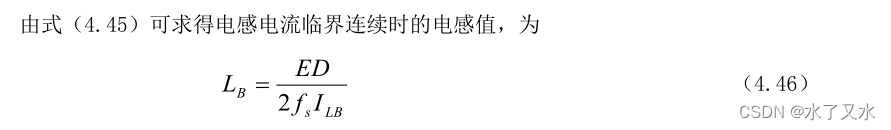

判断是否断续的标准：

注释：

式中 $\beta =\frac{t_{off}}{T},\tau =\frac{L}{R},\rho =\frac{T}{\tau },m=\frac{E_{m}}{E}$ ，

由于负载是纯电阻负载，因此 $E_{m}$ 为零。
