Arduino 使用直线激光灯模块实验

资料下载
链接：https://pan.baidu.com/s/1OfaxDexNl3Lwj1GnbxnQnw?pwd=lx88

1.1 介绍：

它主要由激光头组成，激光头由发光管芯、聚光透镜、铜可调套筒三部分组成。接上电源后，我们在信号端直接输入一个高电平数字信号，模块开始工作，输入低电平时停止工作。它可用于激光类玩具、电子教鞭笔、电子水平尺、微型液晶投影等地方。传感器自带2个定位孔，方便你将传感器固定在其他设备。

1.2 模块相关资料：

1.3 实验组件：

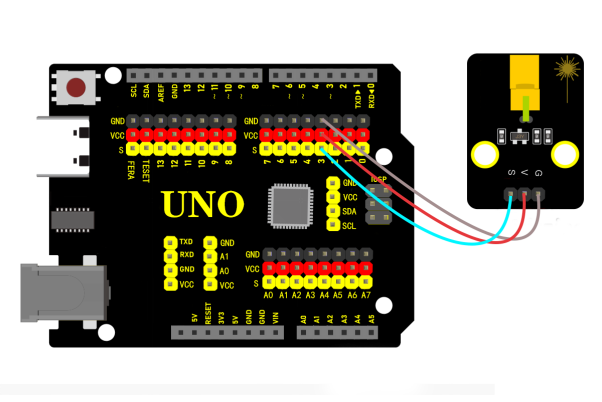

1.4模块接线图：

1.5 实验代码：


/*
 激光模块
 https://sourl.cn/MFswEx
*/
void setup() {
pinMode(3, OUTPUT); // 定义3脚为数字输出接口
}
void loop() {
digitalWrite(3, HIGH); // 打开激光头
delay(1000); // 延时一秒
digitalWrite(3, LOW); // 关闭激光头
delay(1000); // 延时一秒
}

1.6实验结果：

按照上图接好线，烧录好代码，上电后，激光头打开1S，关闭1S，循环交替。
