作为地质人,能够独立完成一张图纸的绘画才标志着真正成为一名合格的地质人。随着工程终身责任制的完善,在工程领域就需要每一名勘察设计者在图纸上留下自己的签名,可以说你的电子签名将伴随你完成的所有工程项目。那么,最为一个新人,CAD电子签名怎么制作呢?下面分享我的具体操作,简单快捷!
第1步 在白色A4纸上写下自己的签名,并拍照保存至电脑(JPG、PNG格式均可)。

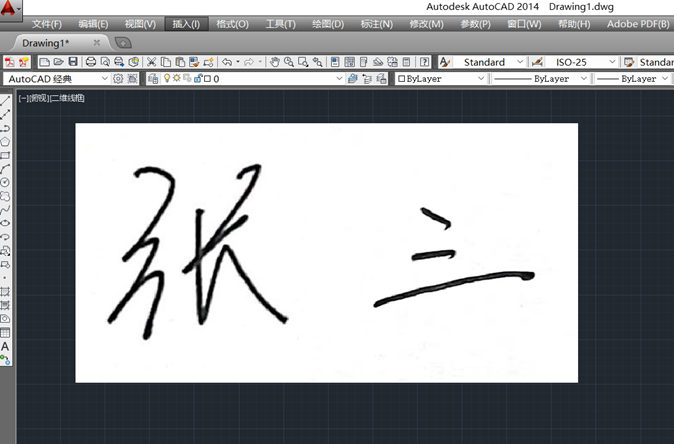

第2步 打开CAD 2014:点击【插入】,选择【光栅图像参照】,选中步骤1中存储好的个人签名照片(默认插入图片设置即可)。

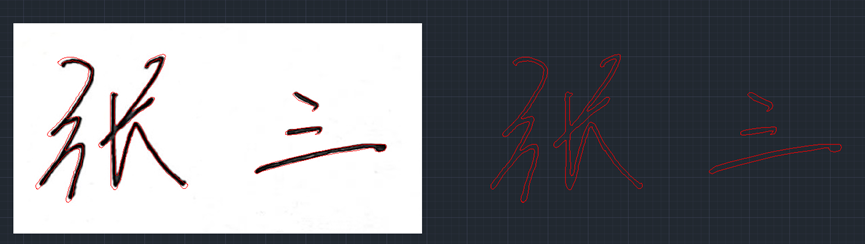

第3步 【多段线(PL)】描出签名字迹边框(多段线首尾一定要闭合,以便下一步填充),然后分别选中各多段线,进行【多段线编辑(PE)】,选择【拟合】,就可以得到平滑的签名笔迹图框了。

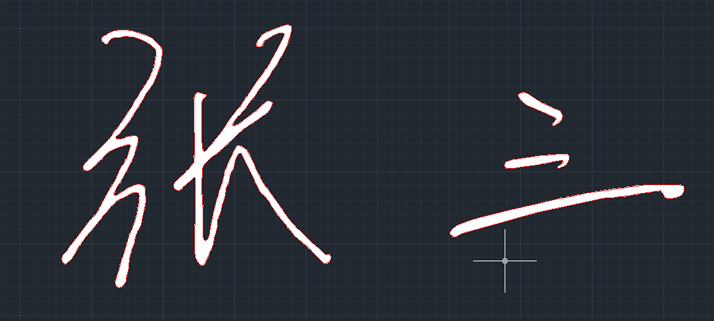

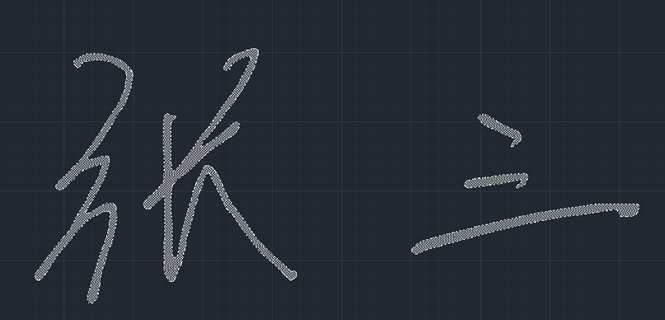

第4步 【填充(H)】闭合多段线签名笔迹图框,填充图案设置为白色图案(记得将多段线颜色更改为白色)。
第5步 全选签名建立【块(B)】,命名为“图签”,这样个人CAD电子签名就制作好了。

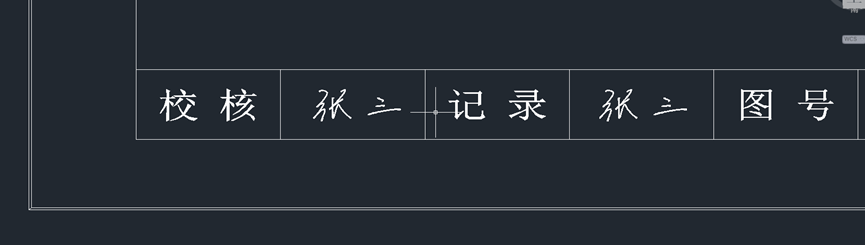

要换图纸使用时可先【分解(X)】,然后复制过去再成【块(B)】后【缩放(SC)】至相应位置就可以了。
