干货！RocScience Slide 5（汉化版）计算边坡稳定性实操案例

#学习笔记#

Slide是RocScience公司研发的产品，该软件使用垂直条块极限平衡分析方法来分析滑动面的稳定性，可分析单条滑面，也可使用自动搜索方法来搜寻给定边坡的临界滑动面。通过Slide软件能够快速的计算出边坡稳定性计算，为工程勘察设计提供数据支撑。

0 基本特点有：

①可使用自动搜索方法来寻找圆弧或非圆弧滑动面；

②集成了Bishop、Janbu、Spencer、GLE/M-P和其他一些方法；

③可考虑多种材料模型：各向异性、非线性摩尔－库仑等；

④边坡稳定性概率分析；

⑤外部荷载：线性荷载、分布荷载或动荷载

⑥支护：土钉、锚杆、土工布、桩，以及特定支护措施的反分析；

⑦可查看任意一条或全部已搜索到的潜在滑动面，可对任意滑面显示详细计算信息；

⑧集成了有限元法，稳态地下水建模、分析和数据解释程序 ……

案例操作：

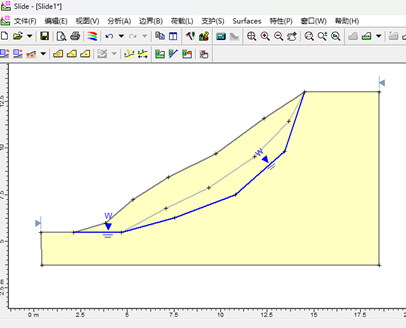

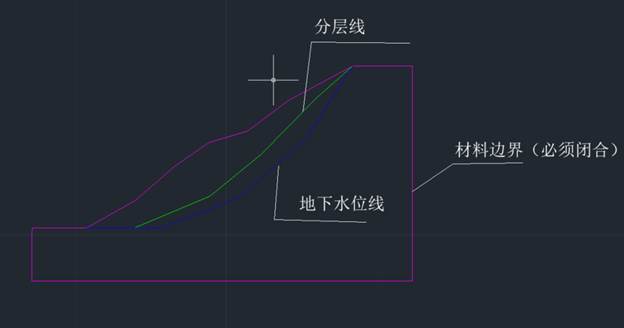

1 建立材料边界属性模板：打开slide 5.0，点击【边界】——【添加外框边界】，注意外框边界需要闭合，在【添加材料边界】、【添加水位】等；然后点击【文件】-【输出】-【输出为Dxf】，把dxf选项中能选的都勾上，输出为CAD .dxf文件。

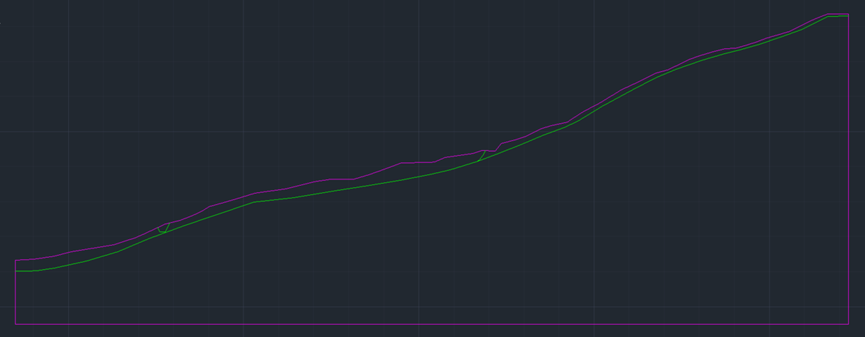

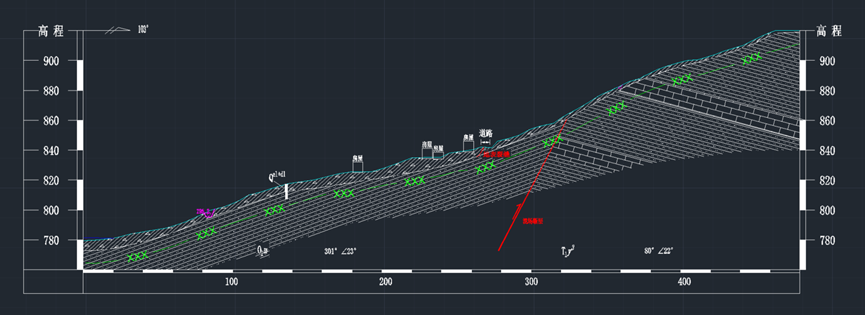

2 通过CAD建立材料边界：打开需要计算的边坡剖面CAD文件，复制坡面、层面线等界线，将材料边界线闭合，用步骤1中存储的材料边界属性模板给对应的界线进行格式刷【MA】处理，将编辑好的材料边界文件保存为dxf文件，关闭该CAD文件（一定要关闭，否则导入slide 5.0会报错）。

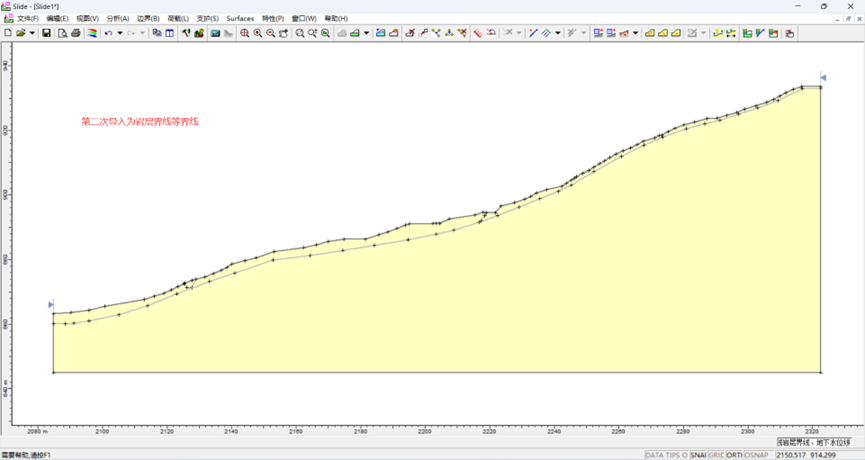

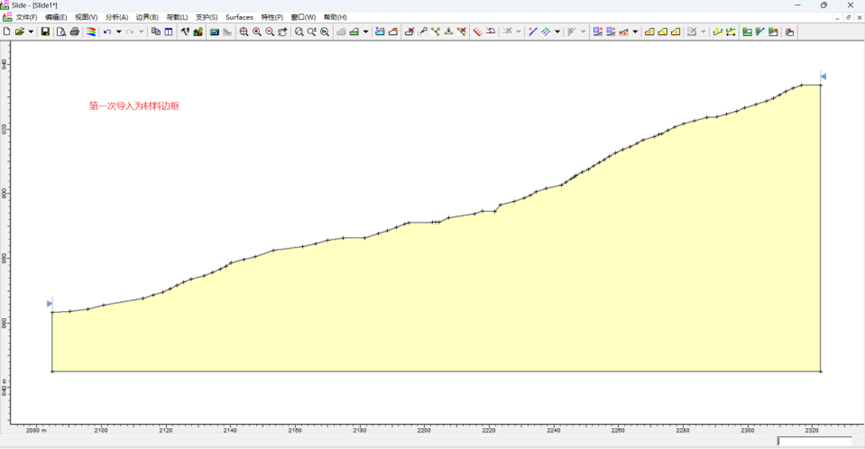

3 导入材料边界：打开slide 5.0，点击【文件】-【导入】-【导入DXF】，将步骤2准备好的拟计算边坡稳定性边界导入。第一次导入为材料边框，对同一个DXF文件进行再次导入，此次导入为岩层界线、地下水位线等。

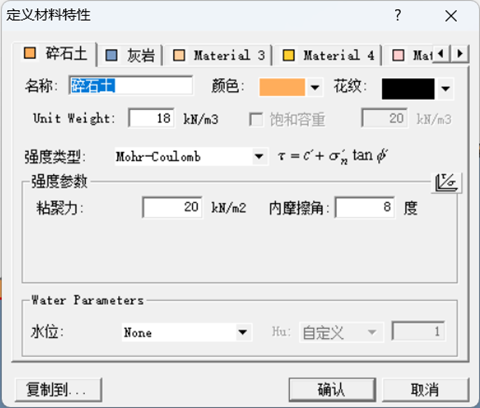

4 定义材料：点击【特性】-【定义材料】，第一个材料定义为【碎石土】，输入重度，粘聚力、内摩擦角等参数，设置颜色、花纹等特征；切换至第二种材料，材料定义为【灰岩】，输入重度，粘聚力、内摩擦角等参数，设置颜色、花纹等特征。点击【确定】。在点击【特性】-【特性赋值】，选中要赋值的材料，鼠标移动中图层进行选取即可。

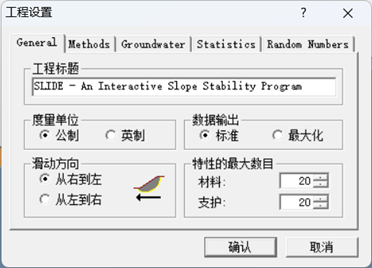

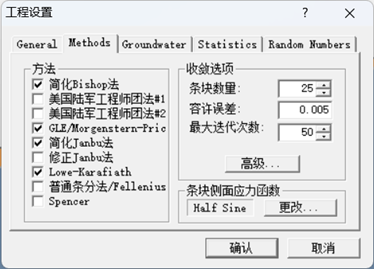

5 工程设置：点击【分析】-【工程设置】，设置常规，包括工程标题、单位、方向等；设置方法，常用的有简化Bishop法、简化Janbu法等，其他的可以默认设置，有其他需要的进行相应修改即可。

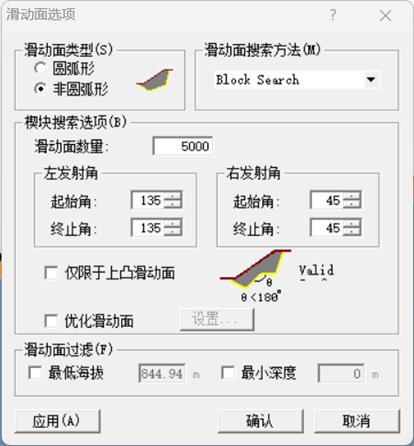

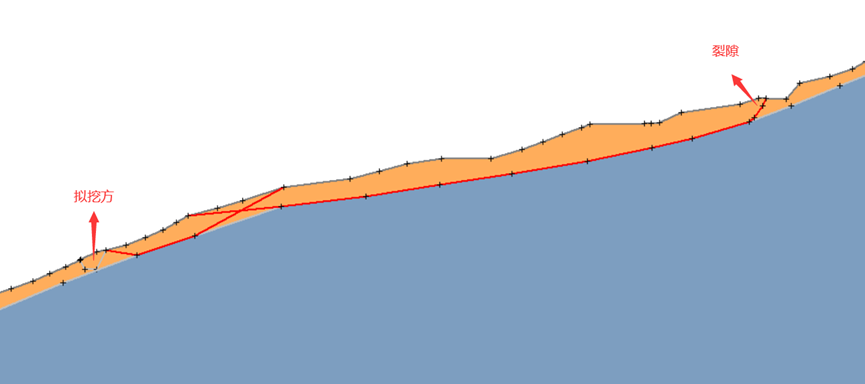

6 滑动面设置：点击【Surfaces】-【滑动面选项】，滑动面类型有圆弧、非圆弧（如折线等），本文案例选用【非圆弧】，滑动面搜索方法【块搜索】，其他默认，有其他需要的进行相应修改即可。再点击【Surfaces】-【添加滑动面】，在图层相应位置勾勒滑动面，本例中是根据剖面中的裂缝、层面、拟挖方等确实的2个滑动面，或许不够严谨，在实际工程计算中需要结合详细勘察等资料进行判断。

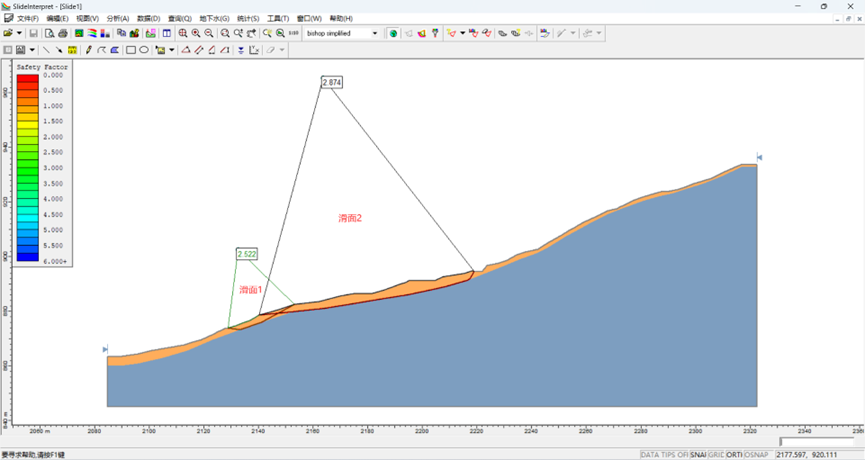

7 计算：点击【分析】-【计算】，保存计算结果。点击【解释器】查看结果，进行数据整理等。在本例中，通过以上参数的设置，简化Bishop法计算出滑面1的稳定系数为2.522，滑面2的稳定系数为2.874。

除了以上的参数设置外，还可以添加分布荷载、地下水位、支护等常见实际工程情况的计算条件，也可以进行圆弧滑动面自动搜索等更贴近实际滑动方式的计算。在实际应用中，应该更加精确的确定粘聚力、内摩擦角等参数以及滑动面等边界，这是影响计算结果的2个重要因素。
