【Proteus仿真】74HC165功能验证

基础准备

仿真软件：Proteus8.13

引脚解释：

• 输入部分

  ​ 利用仿真八位编码器对74HC165进行并行数据输入(D0~D7)。时钟输入使能(INH)默认接地使能。输入/输出选择端(SH/LD)，低电平并行输入，高电平串行输出。时钟脉冲(CLK)，接按钮，来实现上升沿的触发。串行数据输入(SI)，用于多个芯片级联输入，暂时不用。

• 输出部分

  ​ 串行输出(SO)，当输入/输出选择端(SH/LD)置高电平，且时钟脉冲(CLK)有上升沿脉冲时，开始输出，从D7到D0。互斥输出(QH)，与串行输出SO输出的相反。

更加详细的可以看一下芯片手册。

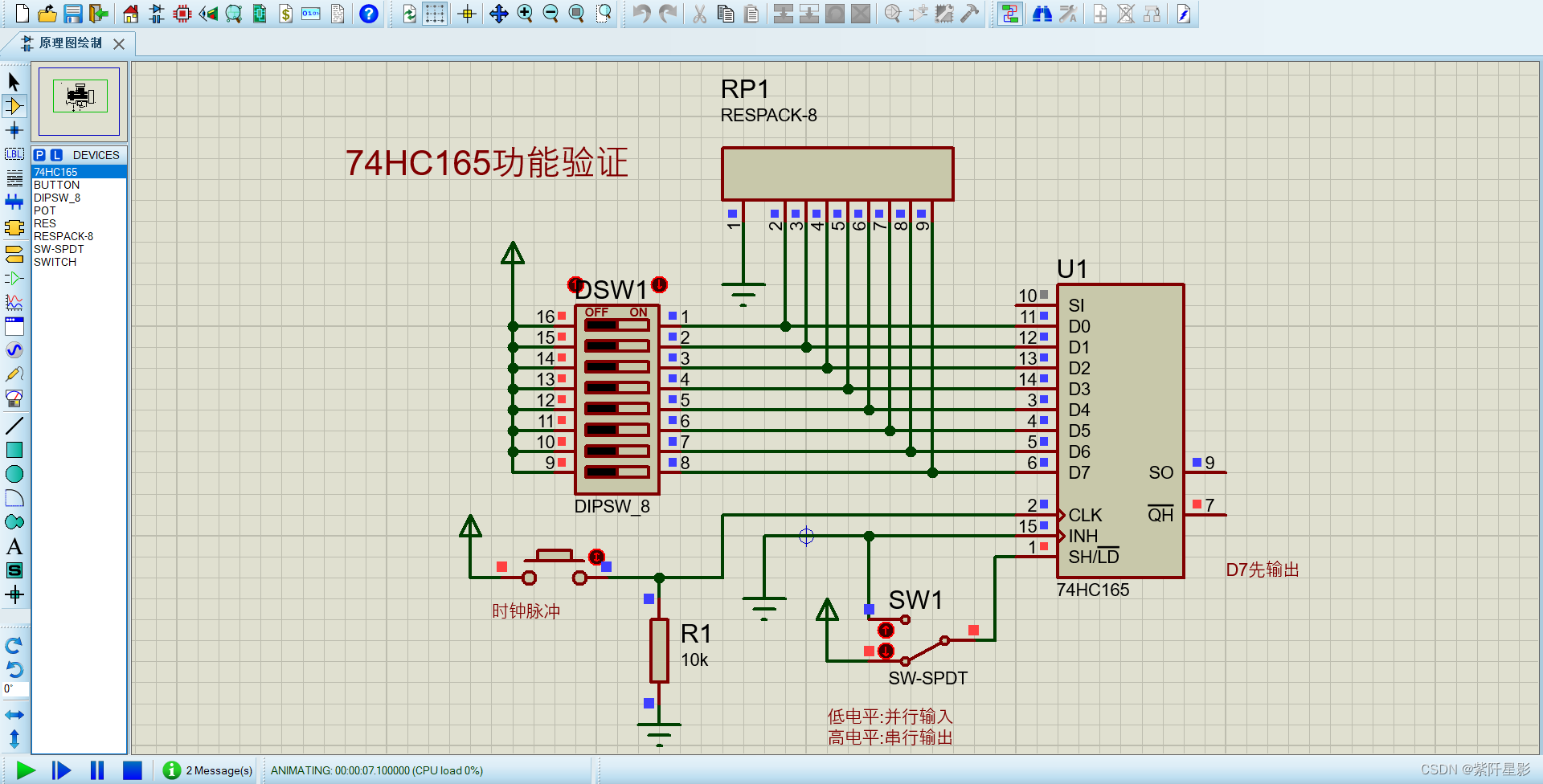

仿真示例

过程记录

​ 当输入/输出选择端(SH/LD)置高电平的时候，串行输出(SO)以及输出D7口的数据了，所有说时钟脉冲(CLK)的下一次的数据就到D6了。仿真工程，链接：https://pan.baidu.com/s/1sD-N-6jdvEZjxW4oiwM9kw 提取码：1234
