【模块系列】DY-SV17F语音播放模块

前言

  本文针对官方给的应用手册进行补充和加上个人理解。在官方的资料中已经介绍的很详细了，我就节选部分出来，基本认识模块就行了吧。本来还行自己介绍呢，没想到官方写这么详细了，也不知道介绍啥了，现在单纯的写为个人理解应用笔记吧。

  概述：DY-SV17F 是一款智能语音模块，四种IO 分段触发，UART 串口控制， ONE_line 单总线串口控制，标准 MP3 等 7 种工作模式；板载 5W D 类功放，可直接驱动 4Ω， 3~5W 喇叭；支持 MP3,WAV 解码格式，板载 32Mbit（4MByte）flash 存储，可通过 USB 数 据线连接电脑更新音频文件。

  官方的手册资料会在末尾给出链接的，当然也可以去优信电子该模块介绍下面下载，我的也是在那里下载的。

目录

• 模块图片
• 配置模式
• 播放模式
• 官方资料

模块图片

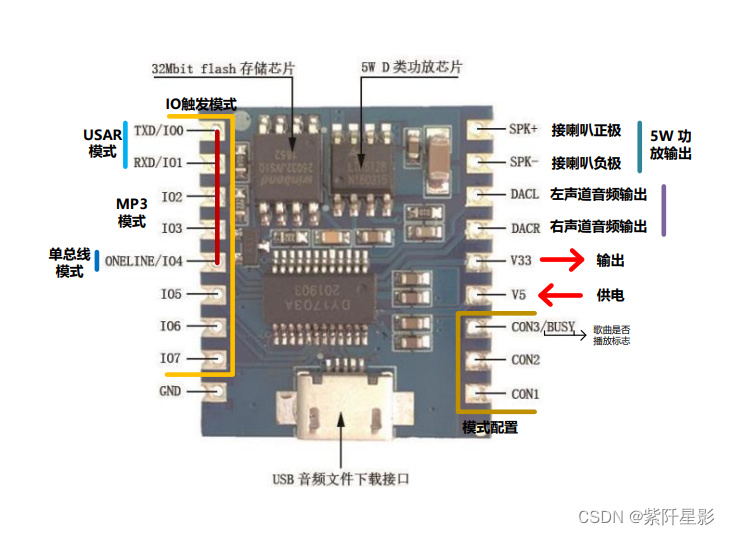

下图标明了DY-SV17F模块引脚的基本功能

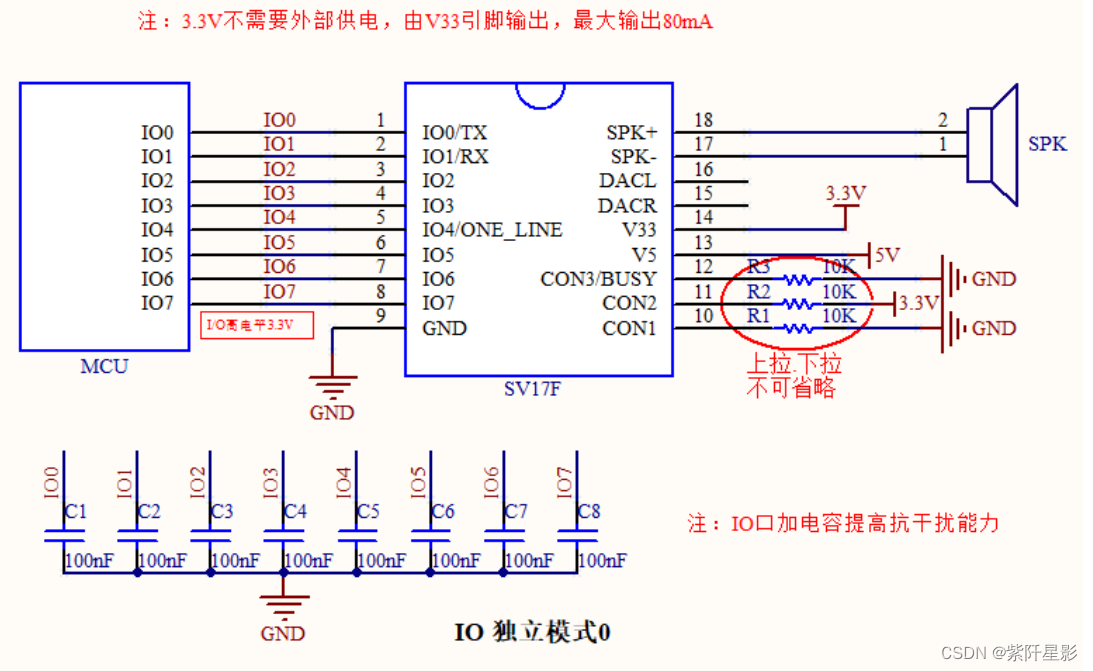

官方的IO 独立模式0配置示例

配置模式

配置触发模式的CON1,CON2,CON3,一定要经过电阻完成上下拉。

下图为官方手册中配置工作模式的原图

官方的注解：

• “按键组合播放”是指 IO0-IO7 输出对应的电平后恢复原来的高电平,类似于按键触发一次
• “电平组合播放”是指 IO0-IO7 输出对应的电平后保持电平不变
• “I/O 组合（独立）模式 0”与“I/O 组合（独立）模式 1”的区别在于前者模式释放电平后 继续播放当前曲目至结束，后者模式释放电平后立即停止播放曲目。

播放模式

简单介绍下四大种播放模式，注意下述的模式的前提是，要按照配置模式的章节完成硬件配置先。

1. I/O模式：

   注意：在此模式下曲目名称必须按照 5 位数字进行命名。比如：00001.mp3,000123.mp3

   • I/O 组合模式 0（按键组合播放）：单片机控制 I/O 组合触发（低电平有效）指定的曲目后释放（IO0-IO7 恢复高电平），播放完 当前曲目停止；播放中途重新触发，播放新的曲目，播放结束停止；若一直触发（不释放电平）， 循环播放；播放过程 busy 有效。

   • IO 组合模式 1（电平组合播放）：单片机控制 IO 组合触发（低电平有效）指定的曲目，一直循环播放指定曲目，电平释放（IO0-IO7 恢复高电平）即停止播放。播放中途释放电平，即刻停止播放。播放过程 busy 有效。

   • IO 独立模式 0（按键独立控制）：IO0-IO7 独立控制 8 首曲目， IO 触发（低电平有效）指定的曲目后释放（IO0-IO7 恢复高电 平），播放完当前曲目停止；播放中途重新触发，播放新的曲目，播放结束停止；若一直触发（不 释放电平），循环播放；播放过程 busy 有效。

   • IO 独立模式 1（电平独立控制）：IO0-IO7 独立控制 8 首曲目，IO 触发（低电平有效）指定的曲目，一直循环播放指定曲目， 电平释放（IO0-IO7 恢复高电平）即停止播放。播放中途释放电平，即刻停止播放。播放过程 busy 有效。

   该模式小结：组合模式最大256首，独立模式最大8首。组合模式8位遵循8421码的256种变化，独立模式模式则是每个IO就单独触发。模式0/1的区别是，触发方式是脉冲电平，还是持续电平。

2. UART 串口模式：

   基本参数：采用全双工串口通信； 波特率为 9600，数据位：8 ，停止位 1 位，检验位 N。

   起始码-指令类型-数据长度（n）-数据 1－数据 n－和检验(SM)

   ※ 指令码 ：固定为 AA。

   ※ 指令类型 : 用来区分指令类型。

   ※ 数据长度：指令中的数据的字节数。

   ※ 数据 ：指令中的相关数据，当数据长度为 1 时,表示只有 CMD,没有数据位。

   ※ 和检验 ：为之前所有字节之和的低 8 位,即起始码到数据相加后取低 8 位。

   ※ 数据格式：发送的数据或命令,高 8 位数据在前，低 8 位在后。

   该模式小结：上面的格式参数是节选官方的资料的，因为官方介绍命令篇幅内容有点多，我就不加进来了，感兴趣的可以自行查看官方给的数据手册。而且官方还很贴心的配置有UART 调试工具的。总的来说的话，串口模式能对该芯片的控制更为精细，比如我在手册就看到有，随机播放，加减音量，指定路径播放等等命令。

3. One_line 单总线串口模式：

   在该模式下可以只利用一个指定的I/O口IO4就能完成对该芯片播放的控制。利用手册阅读好的协议时序，和协议约定完成通信。

   该模式小结：该模式能用的命令作用几乎和串口模式的一样，在控制端I/O口紧张的时候可以考虑使用。

4. 标准 MP3 模式：

   注意：此模式下，按照存储顺序播放，即先存储先播放,与文件名称无关。

   该模式一共用到5个引脚，分别为IO0~IO4，引脚功能如下：

   引脚	作用
   NEXT/V+/IO0	短按“下一首”，长按“音量+”
   PREV/V-/IO0	短按“上一首”，长按“音量-
   P/P/IO2	短按一次“暂停”再按一次“播放
   EQ/IO3	短按一次调节“EQ”
   RPT/IO4	短按一次“单曲播放”，再按一次“循环播放”

   该模式小结：该模式操作便捷，简直是弄Diy个小型MP3的不二之选，不过听歌的话也要考虑到改模块板载只有32Mbit（4MByte）flash 存储，估计空间小点哈。

官方资料

在官方给出的资料中，已经够详细简洁了，大家想要对该模块更详细了解的可以去看看。还有图中的软件案例是，UART 串口模式，One_line 单总线串口模式这两个模式的案例，而且好像是基于STM8S写的。

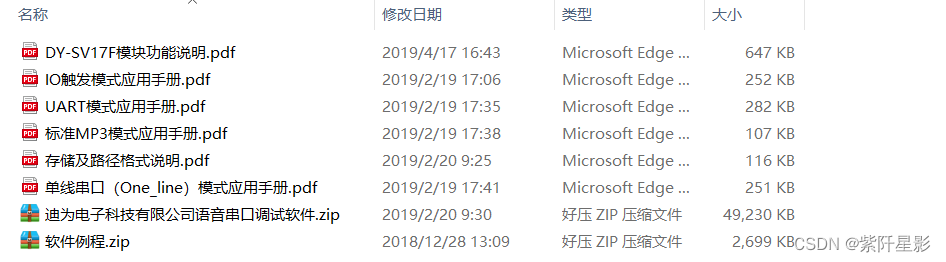

官方手册的资料

链接：https://pan.baidu.com/s/1dXXv1Ycox3a99oYSaaseBQ 提取码：abbw
