2022年 软件工程专业 计算机组成原理 运算器实验报告

年级		班号		组号		学号
专业	软件工程	日期	2022 年  5 月   11日			姓名	预判你的代码
实验名称	运算器					实验室
实验 目的 或 要求	1、了解运算器的组成结构； 2、掌握运算器的工作原理； 3、熟悉运算器的设计方法； 4、掌握运算器的控制与使用。
实验 环境	PC机，TD-CMA实验系统一套
实验内容或 实验题目	选择运算器要完成的多项运算功能，包括数据来源，运算功能，结果保存等，通过查看数据通路图及指示灯检查运行结果及特征标志。

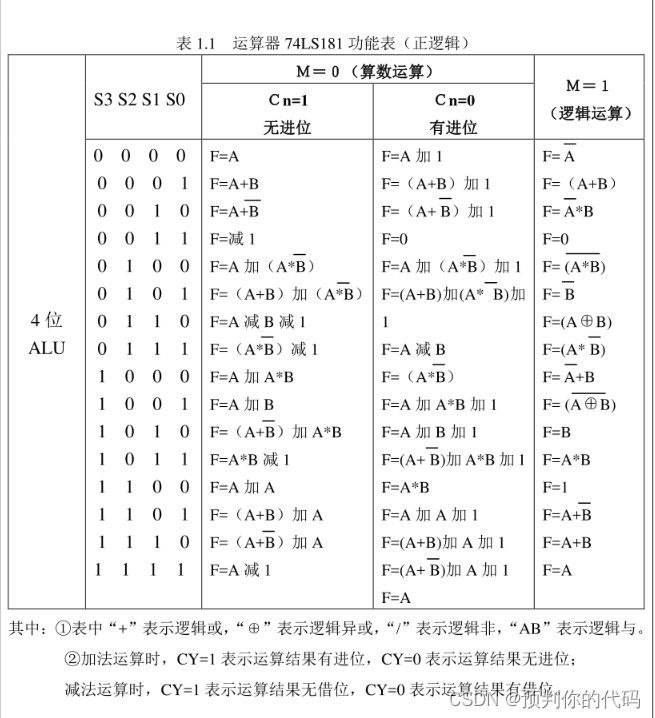

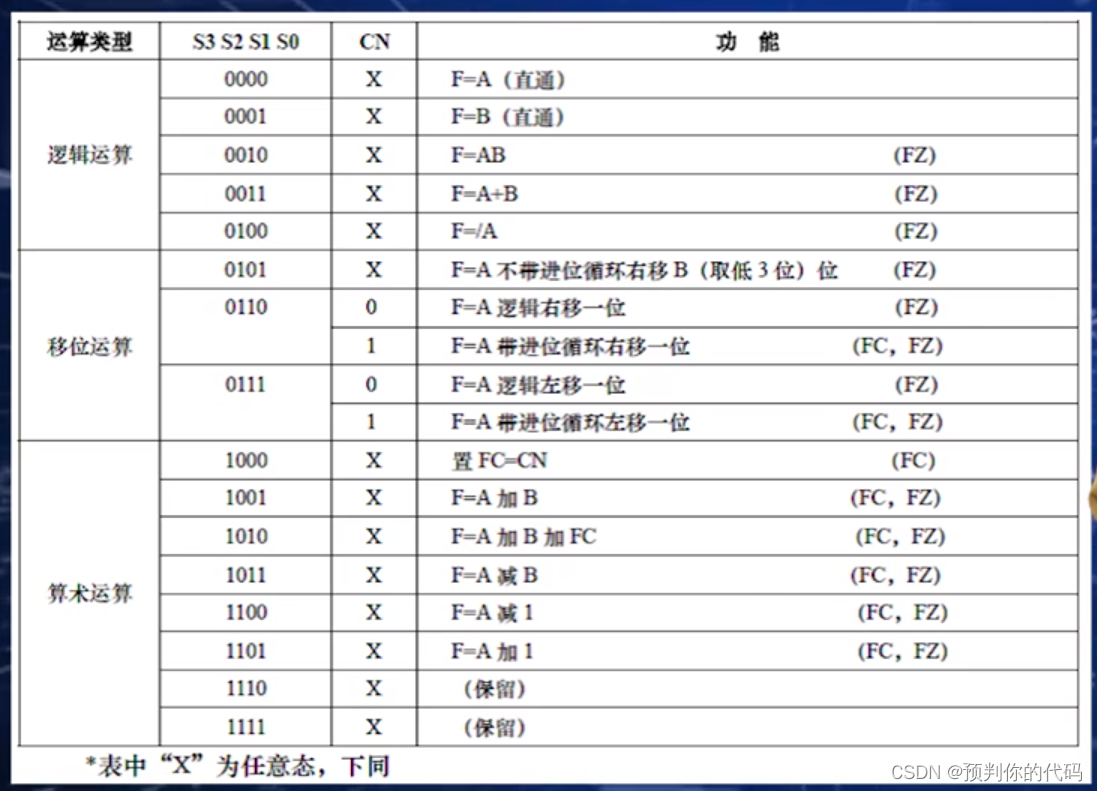

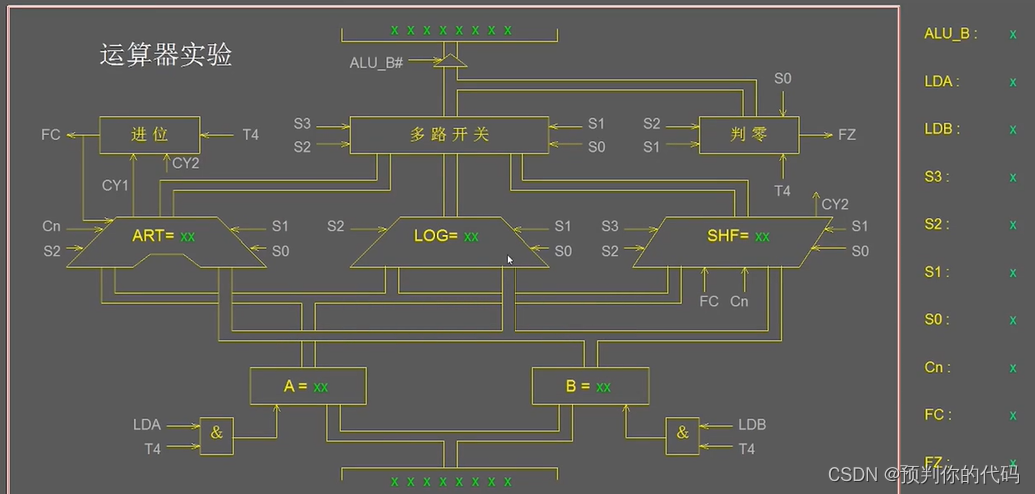

实 验 原 理 （ 操 作 步 骤 ）	实验原理： 算术器能够进行的运算：算术运算、逻辑运算、移位运算 数据输入 输入端口在实验箱左下角CON单元的SD20到SD27 开关为运算器实验的输入端口。开关拨上去代表二进制的1，拨下来代表二进制的0，当开关拨上去的时候，开关上面对应的指示灯发光，灯亮代表1，灯灭代表0。 存储 由寄存器a 寄存器b  但只能输入一个数  由控制信号LDA和LDB决定是存入暂存器A还是暂存器B，当LDA=1， LDB=0时存入暂存器A， LDA=0，LDB=1时存入暂存器B。   3、对两个数进行运算    控制信号s0s1s2s3 四位二进制数实现16种运算类型，修改其值改变运算类型    CN为另外一个控制信号、 F为结果、 FC进位标志位、 FZ为0标志位               运算类型参照表  实验内容：  输入数据01110011(73H)和数据10000010(82H)，控制运算器对这两个数据进行算术和逻辑运算，PC端观察运算过程给出运算结果。  实实验具体操作  (1)按照实验接线图连接线路  注意：相连引脚线的颜色保持一致  (2)将时序与操作台单元的开关 KK2置为‘单拍'档，开关KK1、KK3置为‘运行'档。 (3) CON单元开关全部置为零，打开电源开关，如果听到有‘嘀'报警声，说明有总线竞争现象，应立即关闭电源，重新检查接 线，直到错误排除。然后按动CON单元的CLR按钮，将运算器里的的A寄存器、B寄存器和FC、FZ标志位清零。 （4）打开连机软件 CMA软件，进行端口的选择，测试串口，串口通信成功，选择实验，运算器实验。                       逻辑结构图    ART算术运算  LOG逻辑运算 SHF移位运算 (5)用输入开关向暂存器A置数。 ①拨动CON单元的SD27-SD20数据开关，形成二进制数00010001(或其它数值)，数据显示亮为‘1'，灭为‘0' ②置LDA=1，LDB=0连续按动四次时序单元的ST按钮，产生一个T4上沿，则将二进制数00010001置入暂存器A中，暂存器A的值（11）通过ALU单元的A7-A0八位LED灯显示。 （S0S1S2S3全零是逻辑运算 结果是A寄存器里的值） (6)用输入开关向暂存器B置数。 拨动CON单元的SD27-SD20数据开关，形成二进制数00100010(或其它数值)。 ②置LDA=0，LDB=1连续按动四次时序单元的ST按钮，产生一个T4上沿，则将二进制数00100010置入暂存器B中，暂存器B的值（22 为16进制）通过ALU单元的B7...B0八位LED灯显示。 (7)改变运算器的功能设置，观察运算器的输出。  例如：S0S1S2S3 置为1001（算术运算）连续按动四次时序单元的ST按钮 结果是00110011 （8）记录实验结果

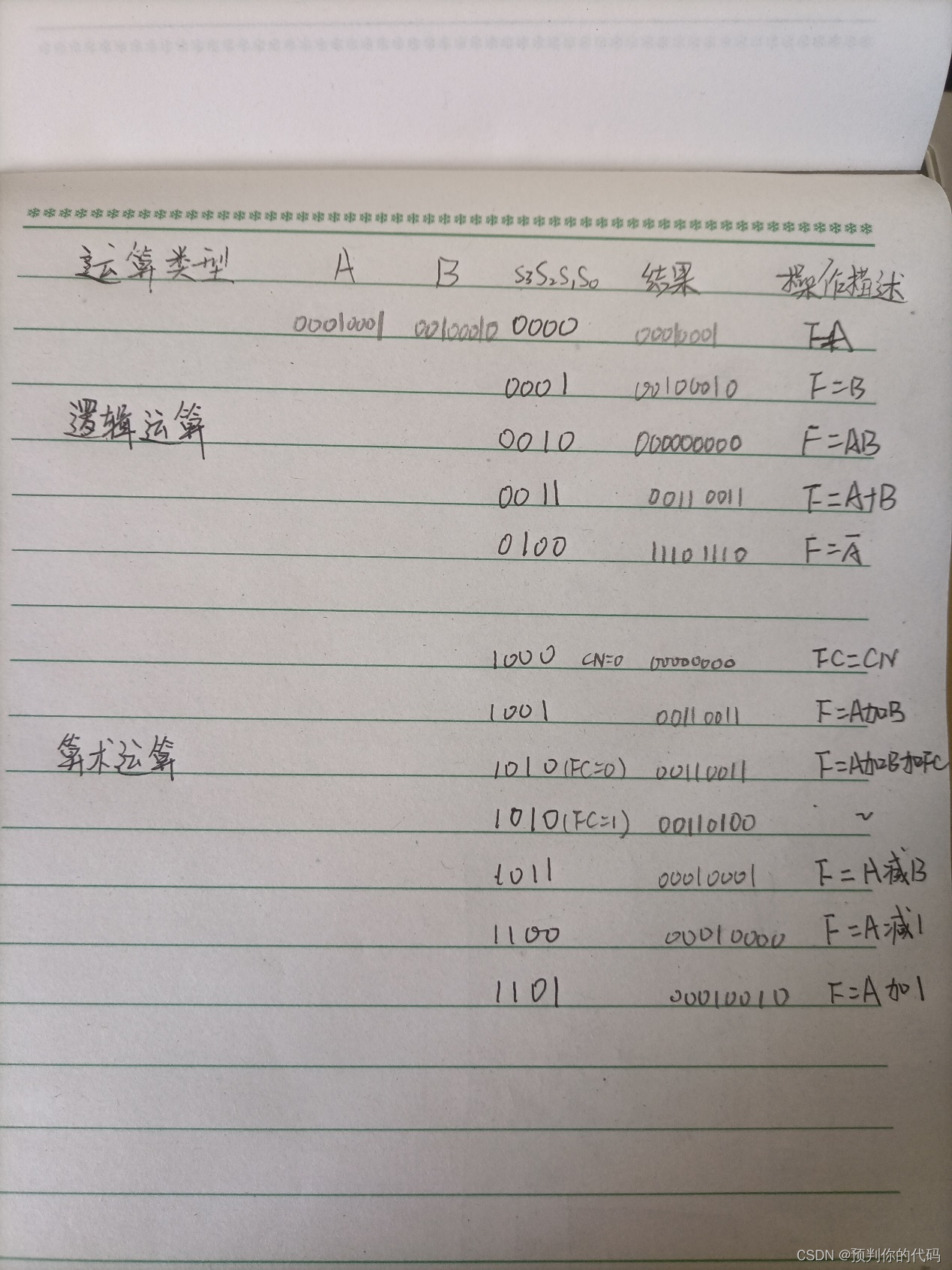

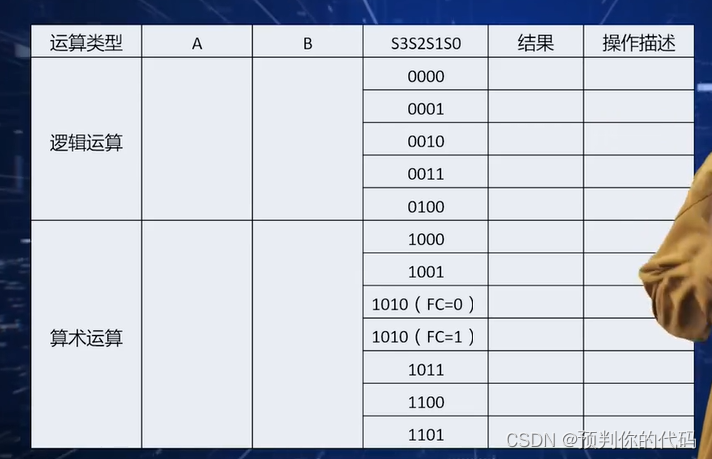

	实验运行结果: 参照ALU运算器编码表   写出运算结果：   分析结果以及在试验中应注意的问题: 1.相连引脚线的颜色保持一致 2.操作过一次后再次操作时要重新连续按ST四次
