华为防火墙企业双出口专线，配置策略路由实现多个ISP出接口的智能选路和双向NAT

文件皆一印

已于 2022-08-09 23:09:35 修改

阅读量2.2w

点赞数 26

文章标签：网络运维

于 2021-11-06 12:14:51 首次发布

本文链接：https://blog.csdn.net/m0_60444349/article/details/121177087

版权

一、组网需求

1：企业有二条专线接入，当其中一条出现故障时，自动切换至另外一条，保障网络访问正常。

(a)要求PC1从dx专线（1.1.1.2/24）访问外网PC,PC2从yd专线(2.2.2.2/24)访问外网PC。

(b)当dx或yd 任意一条出口线路出现故障时，所有的流量访问都自动切换到另外一条正常的线路上，保障出口流量正常。

2：http SERVER服务器放置在TRUST区域，通过NAT发布到外网。要求外网PC能访问此服务器，同时内网也可以通过公网IP访问企业内部的http服务器。FTP服务器位于DMZ区域。

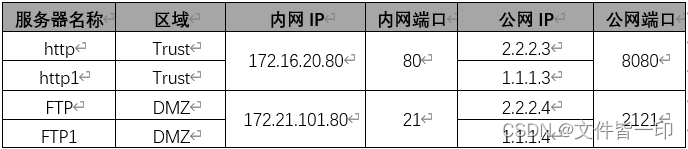

NAT SERVER规划如下

二、来回路径不一致问题

出口防火墙有多个ISP出口，如果部署了负载均衡方式，会同时存在多条优先级相同的路由，在外部用户访问企业内部http服务时，会有来回路径不一致问题。如外网PC通过dx线路访问进来，而回包的线路可能是通过yd线路出去。解决方法：启用防火墙上的源进源出功能。

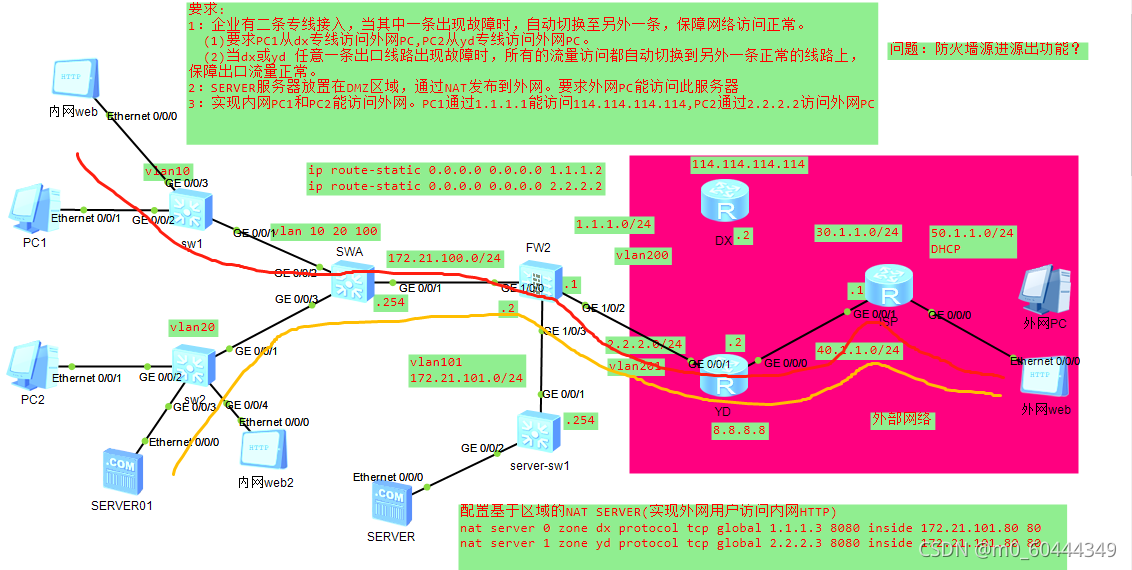

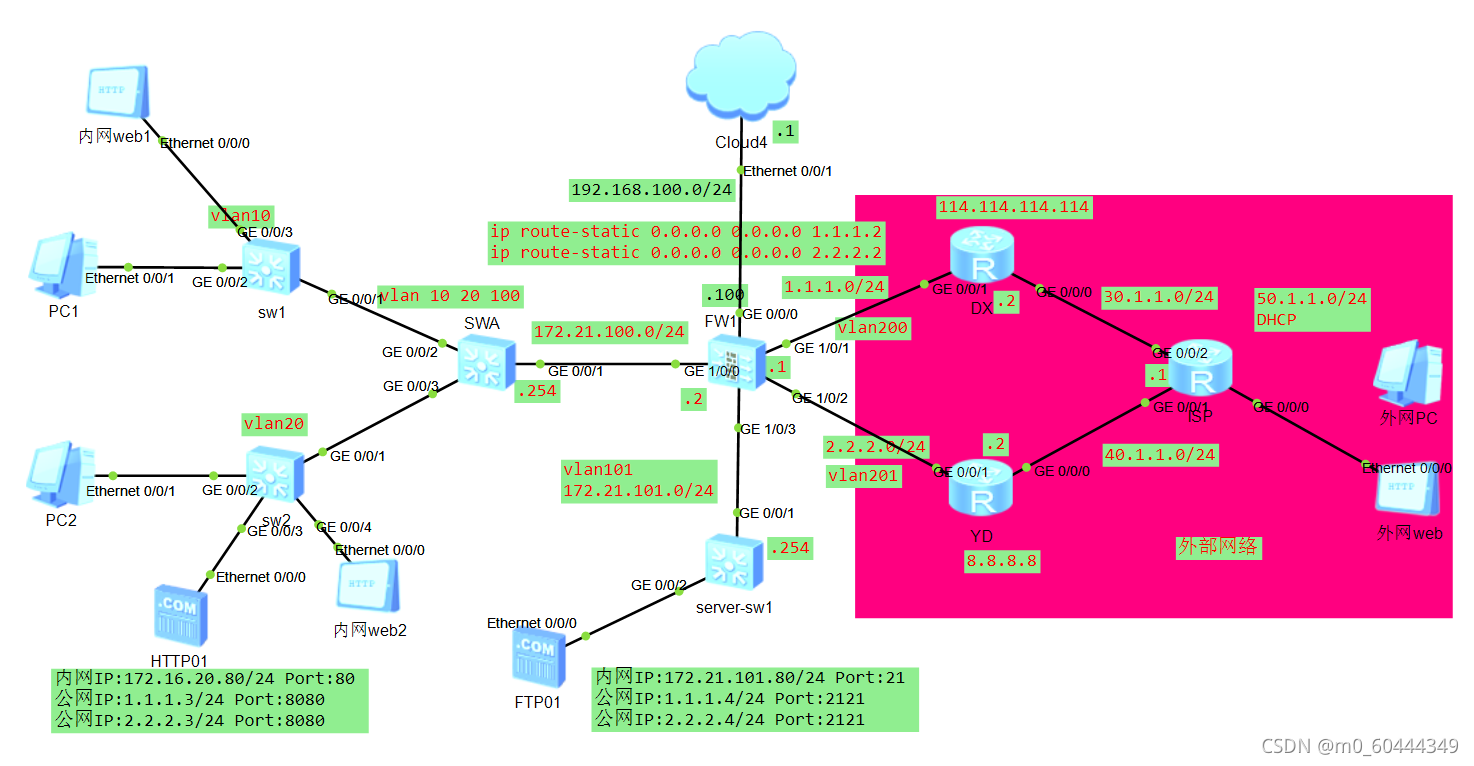

三、网络拓扑图

一、防火墙配置

1.接口配置

interface GigabitEthernet0/0/0

undo shutdown

ip binding vpn-instance default

ip address 192.168.100.100 255.255.255.0

alias GE0/METH

service-manage http permit

service-manage https permit

service-manage ping permit

service-manage enble

interface GigabitEthernet1/0/0

undo shutdown

ip address 172.21.100.2 255.255.255.0

service-manage ping permit

interface GigabitEthernet1/0/1

description LINK_DX

undo shutdown

ip address 1.1.1.1 255.255.255.0

service-manage ping permit

interface GigabitEthernet1/0/2

description LINK_YD

undo shutdown

ip address 2.2.2.1 255.255.255.0

service-manage ping permit

interface GigabitEthernet1/0/3

undo shutdown

ip address 172.21.101.2 255.255.255.0

service-manage ping permit

2.区域配置 ，将接口划分到区域中。

firewall zone trust

set priority 85

add interface GigabitEthernet0/0/0

add interface GigabitEthernet1/0/0

firewall zone dmz

set priority 50

add interface GigabitEthernet1/0/3

#创建dx区域，并设置该区域优先级为10。将G1/0/1口加入该区域。

firewall zone name dx

set priority 10

add interface GigabitEthernet1/0/1

#创建yd区域，并设置该区域优先级为11。将G1/0/2口加入该区域。

firewall zone name yd

set priority 11

add interface GigabitEthernet1/0/2

3.配置路由

配置二条默认路由，分别指向1.1.1.2和2.2.2.2。再配置到内网的静态路由。如果需要外网任何一条线路断了，自动切换，可采用通过与ip-link绑定的方法。

ip route-static 0.0.0.0 0.0.0.0 1.1.1.2

ip route-static 0.0.0.0 0.0.0.0 2.2.2.2

ip route-static 172.16.0.0 255.255.0.0 172.21.100.254

4.配置安全策略，允许区域内流量互通

security-policy

rule name dmz_to_untrust

source-zone dmz

destination-zone dx

destination-zone yd

source-address 172.21.101.80 mask 255.255.255.255

action permit

rule name untrust_to_dmz

source-zone dx

source-zone yd

destination-zone dmz

destination-address 172.21.101.80 mask 255.255.255.255

action permit

rule name trust2dmz

source-zone dmz

source-zone trust

destination-zone dmz

destination-zone trust

action permit

rule name trust_dx2yd

source-zone trust

destination-zone dx

destination-zone yd

action permit

rule name untrust_to_trust

source-zone dx

source-zone yd

destination-zone trust

destination-address address-set HTTP_SERVER01

action permit

# 5.创建NAT地址池

nat address-group DX_SERVER 0

mode pat

section 0 1.1.1.5 1.1.1.6

nat address-group YD_SERVER 1

mode pat

section 0 2.2.2.5 2.2.2.6

6.配置用于域内NAT的地址池

nat address-group server01

mode pat

section 0 2.2.2.10 2.2.2.11

7.配置NAT POLICY

nat-policy

rule name DX_NAT

source-zone trust

destination-zone dx

source-address 172.16.10.0 mask 255.255.255.0

action source-nat address-group DX_SERVER

rule name YD_NAT

source-zone trust

destination-zone yd

source-address 172.16.20.0 mask 255.255.255.0

action source-nat address-group YD_SERVER

rule name nat_policy1

description FOR_TRUST_HTTPSERVER

source-zone trust

destination-zone trust

source-address 172.16.10.0 mask 255.255.255.0

source-address 172.16.20.0 mask 255.255.255.0

destination-address 172.16.20.80 mask 255.255.255.255

service http

action source-nat address-group server01

8.配置策略路由

VLAN10段的用户上网从DX(1.1.1.2)出去，VLAN20段的用户上网从YD(2.2.2.2)出去。VLAN10、VLAN20和VLAN101的内网流量访问不执行pbr策略，要保证能相互访问。

policy-based-route

rule name pbr_5

ingress-interface GigabitEthernet1/0/0

source-address 172.16.10.0 mask 255.255.255.0

source-address 172.16.20.0 mask 255.255.255.0

destination-address 172.16.10.0 mask 255.255.255.0

destination-address 172.16.20.0 mask 255.255.255.0

destination-address 172.21.101.0 mask 255.255.255.0

action no-pbr

rule name pbr_10

ingress-interface GigabitEthernet1/0/0

source-address 172.16.10.0 mask 255.255.255.0

action pbr egress-interface GigabitEthernet1/0/1 next-hop 1.1.1.2

rule name pbr_15

ingress-interface GigabitEthernet1/0/0

source-address 172.16.20.0 mask 255.255.255.0

action pbr egress-interface GigabitEthernet1/0/2 next-hop 2.2.2.2

9.配置基于区域的NAT SERVERT

注：指定了区域的话，就表示只允许这个区域内的用户可以访问。

nat server 0 zone dx protocol tcp global 1.1.1.3 8080 inside 172.21.101.80 www

nat server 1 zone yd protocol tcp global 2.2.2.3 8080 inside 172.21.101.80 www

nat server 2 zone trust protocol tcp global 1.1.1.3 8080 inside 172.21.101.80 www no-reverse

nat server 3 zone trust protocol tcp global 2.2.2.3 8080 inside 172.21.101.80 www no-reverse

10.基于全局的NAT SERVER /*做这个之前使用undon nat server all删除所有的nat server映射。

这个主要用于验证同一个域内内网用户通过公网IP访问http服务。

注：（1）配置nat server时加no-reverse参数，只生成正方向的Server-Map表项。如果没有指定no-reverse参数，将会生成正反两个方向的Server-Map表项（2）如果在企业中有多个出口ISP线路，同时需要将企业内部服务器发布到多个公网IP上时，如果不加no-reverse参数，将无法配置多个Global地址和同一个Inside地址建立映射关系。

nat server http protocol tcp global 2.2.2.3 8080 inside 172.16.20.80 www no-reverse

nat server http1 protocol tcp global 1.1.1.3 8080 inside 172.16.20.80 www no-reverse

nat server ftp01 protocol tcp global 1.1.1.4 2121 inside 172.21.101.80 ftp no-reverse

nat server ftp02 protocol tcp global 2.2.2.4 2121 inside 172.21.101.80 ftp no-reverse

#11.配置地址集

ip address-set HTTP_SERVER01 type object

address 0 172.21.101.80 0

address 1 172.16.20.80 0

12.配置自定义服务集(配置未使用)

ip service-set server1_port type object

service 0 protocol tcp destination-port 8888

ip service-set server2_port type object

service 0 protocol udp destination-port 6666

13.配置源进源出功能

为了保证流量来回路径一致，即从dx进来的外部流量访问，回包也从dx出去。从yd进来的外部流量访问，回包也从yd出去。

interface GigabitEthernet1/0/1

description LINK_DX

undo shutdown

ip address 1.1.1.1 255.255.255.0

gateway 1.1.1.2------------配置默认网关

service-manage ping permit

redirect-reverse next-hop 1.1.1.2------------配置接口的源进源出功能，外网用户从DX访问企业http或ftp服务器，防火墙就使用从该报文进入的接口（1.1.1.2）作为回包。

interface GigabitEthernet1/0/2

description LINK_YD

undo shutdown

ip address 2.2.2.1 255.255.255.0

gateway 2.2.2.2------------配置默认网关

service-manage ping permit

redirect-reverse next-hop 2.2.2.2------------配置接口的源进源出功能，外网用户从YD访问企业http或ftp服务器，防火墙就使用从该报文进入的接口（2.2.2.2）作为回包。

二、验证测试

查看防火墙server-map表

只显示正向server-map表（nat server后面加了no-reverse参数）

<FW1>display firewall server-map

2021-11-04 03:00:17.830

Current Total Server-map : 4

Type: Nat Server, ANY -> 2.2.2.3:8080[172.16.20.80:80], Zone:---, protocol:t

cp Vpn: public -> public

Type: Nat Server, ANY -> 2.2.2.4:2121[172.21.101.80:21], Zone:---, protocol:

tcp Vpn: public -> public

Type: Nat Server, ANY -> 1.1.1.3:8080[172.16.20.80:80], Zone:---, protocol:t

cp Vpn: public -> public

Type: Nat Server, ANY -> 1.1.1.4:2121[172.21.101.80:21], Zone:---, protocol:

tcp Vpn: public -> public

显示正反方向server-map表（nat server后面没有no-reverse参数）

[FW1]display firewall server-map

2021-10-28 08:33:48.950

Current Total Server-map : 4

Type: Nat Server, ANY -> 2.2.2.3:8080[172.21.101.80:80], Zone:---, protocol:

tcp

Vpn: public -> public

Type: Nat Server Reverse, 172.21.101.80[2.2.2.3] -> ANY, Zone:---, protocol:t

Vpn: public -> public, counter: 1

2.1 内、外网用户访问FTP服务测试

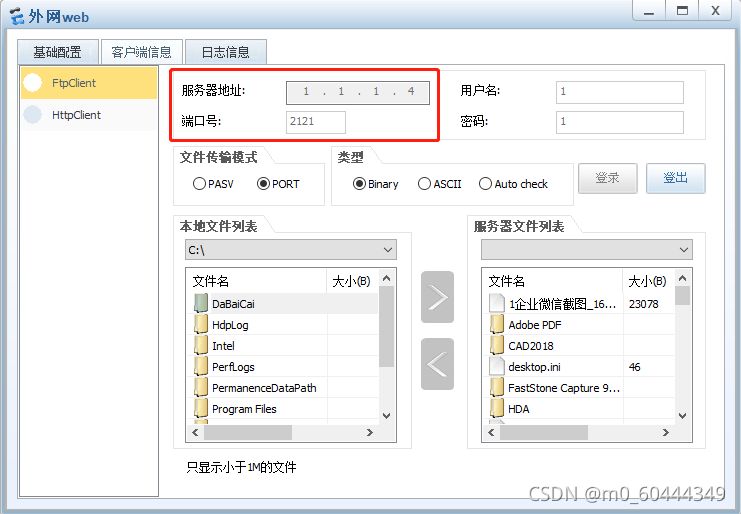

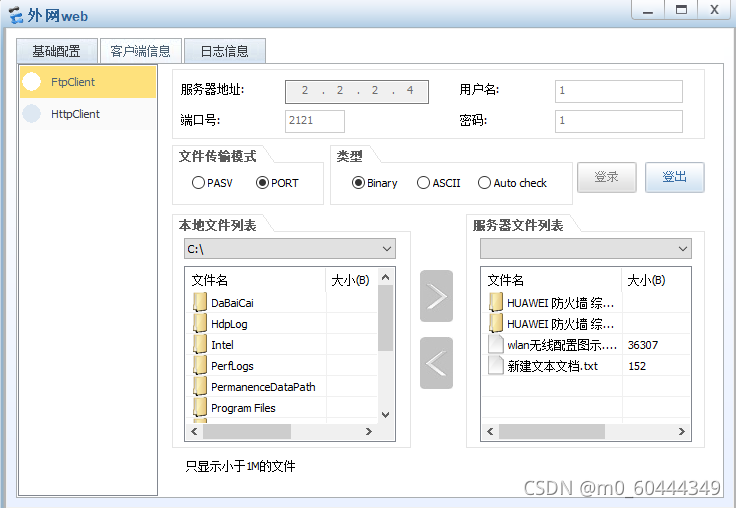

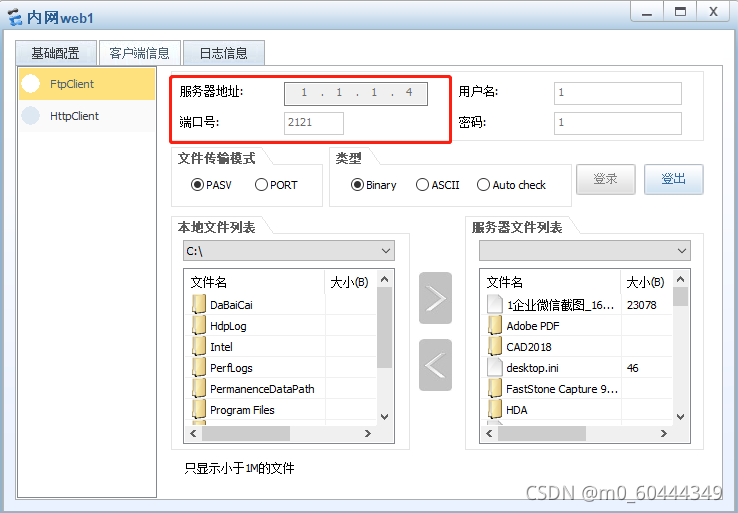

a.外网web用户访问FTP://2.2.2.4:2121和FTP://1.1.1.4:2121

查看防火墙会话表记录

<FW1>display firewall session table

2021-11-04 03:10:53.590

Current Total Sessions : 2

ftp VPN: public --> public 50.1.1.253:2074 +-> 2.2.2.4:2121[172.21.101.80:21]

ftp VPN: public --> public 50.1.1.253:2076 +-> 1.1.1.4:2121[172.21.101.80:21]

b.内网web1用户访问FTP://2.2.2.4:2121和FTP://1.1.1.4:2121

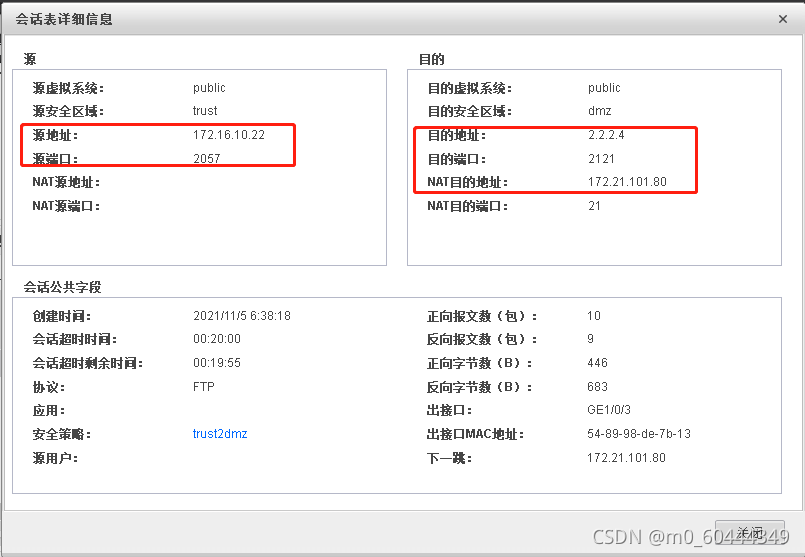

登录防火墙web管理页面，查看会话记录

查看防火墙会话表记录

<FW1>display firewall session table

2021-11-04 03:13:57.770

Current Total Sessions : 3

ftp VPN: public --> public 172.16.10.22:2053 +-> 1.1.1.4:2121[172.21.101.80:21]

ftp VPN: public --> public 172.16.10.22:2055 +-> 2.2.2.4:2121[172.21.101.80:21]

查询指定的内网web1用户172.1.10.22的会话表记录

<FW1>display firewall session table source inside 172.16.10.22

2021-11-04 03:25:56.990

Current Total Sessions : 2

ftp VPN: public --> public 172.16.10.22:2053 +-> 1.1.1.4:2121[172.21.101.80:21]

ftp VPN: public --> public 172.16.10.22:2055 +-> 2.2.2.4:2121[172.21.101.80:21]

2.2 域内NAT访问测试

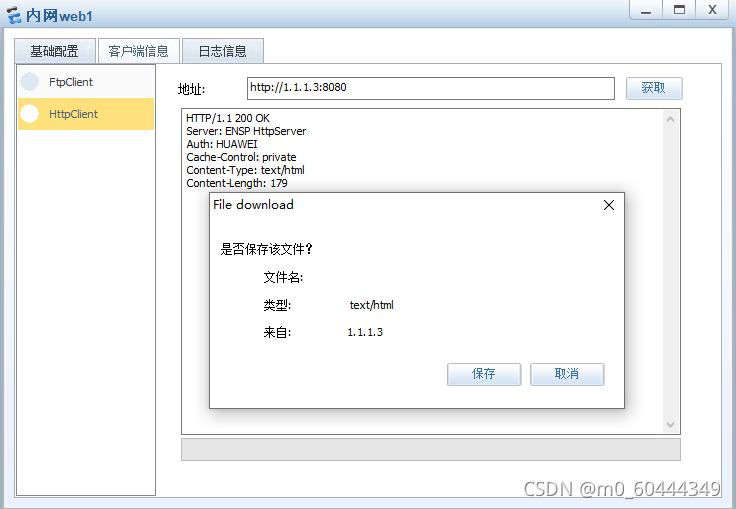

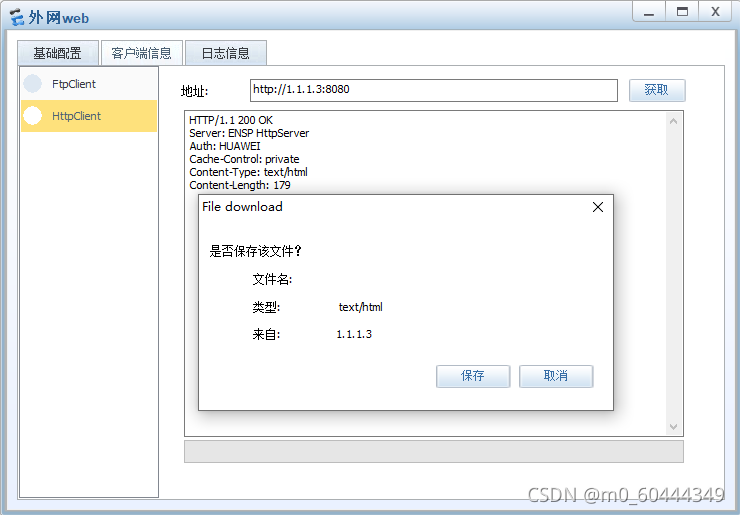

a.内网web1访问http://1.1.1.3:8080和http://2.2.2.3:8080

查看防火墙会话表，发现用户都通过NAT策略中的地址池将内网IP（172.16.10.22）转化成公网IP（2.2.2.10）。

[FW1]dis firewall session table

2021-11-01 08:55:35.580

Current Total Sessions : 1

http VPN: public --> public 172.16.10.22:2058[2.2.2.10:2058] --> 1.1.1.3:8080[172.16.20.80:80]

[FW1]dis firewall session table

2021-11-01 08:56:00.570

Current Total Sessions : 1

http VPN: public --> public 172.16.10.22:2059[2.2.2.10:2059] --> 2.2.2.3:8080[172.16.20.80:80]

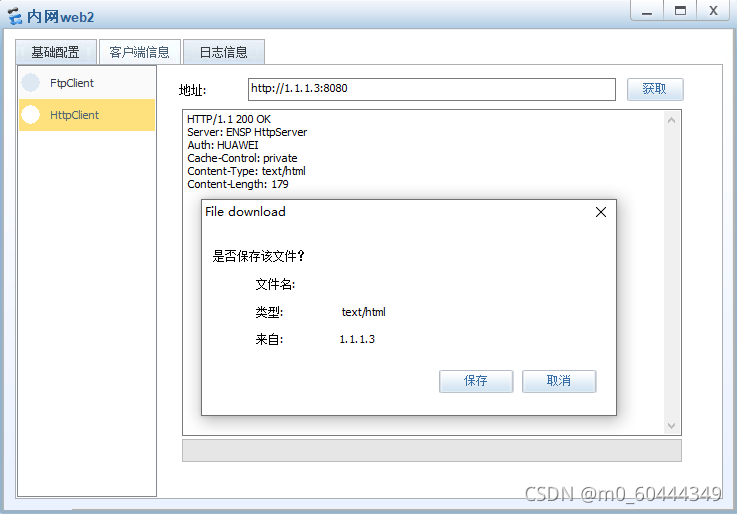

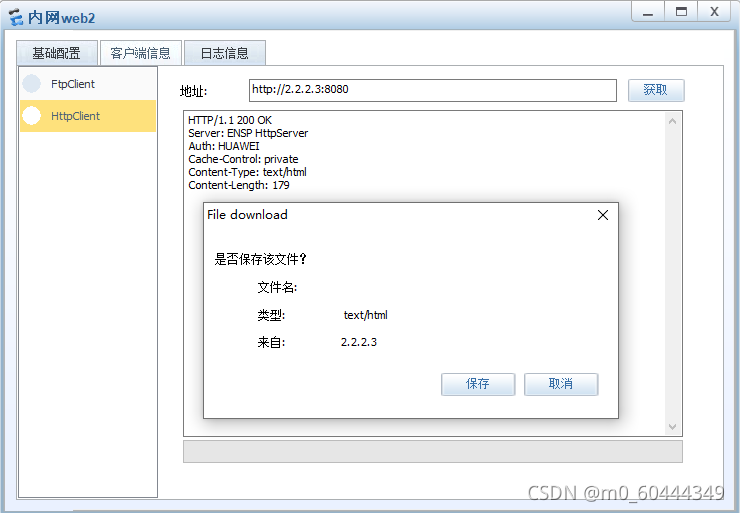

b.内网web2访问http://1.1.1.3:8080和http://2.2.2.3:8080

查看防火墙会话表，发现用户都通过NAT策略中的地址池将内网IP（172.16.20.22）转化成公网IP（2.2.2.10）。

[FW1]dis firewall session table

2021-11-01 08:58:48.600

Current Total Sessions : 1

http VPN: public --> public 172.16.20.22:2059[2.2.2.10:2060] --> 1.1.1.3:8080[172.16.20.80:80]

[FW1]dis firewall session table

2021-11-01 08:58:57.320

Current Total Sessions : 1

http VPN: public --> public 172.16.20.22:2060[2.2.2.10:2061] --> 2.2.2.3:8080[172.16.20.80:80]

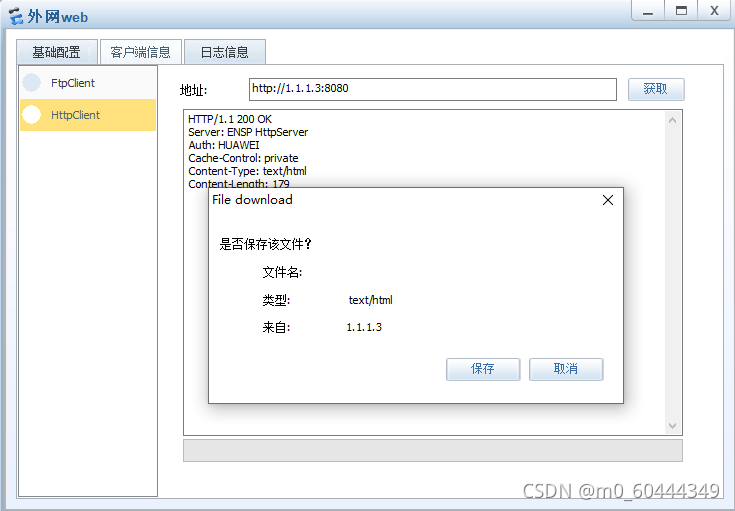

c.外网web访问http://1.1.1.3:8080和http://2.2.2.3:8080

查看防火墙会话表，发现用户都通过NAT策略中的地址池将公网IP（50.1.1.253）访问内网的http服务器的公网IP 1.1.1.3和2.2.2.3转化成内网IP（172.16.20.80）。

[FW1]display firewall session table

2021-11-01 09:10:06.500

Current Total Sessions : 1

http VPN: public --> public 50.1.1.253:2063 --> 1.1.1.3:8080[172.16.20.80:80]

[FW1]display firewall session table

2021-11-01 09:10:35.410

Current Total Sessions : 1

http VPN: public --> public 50.1.1.253:2064 --> 2.2.2.3:8080[172.16.20.80:80]

三、验证策略路由

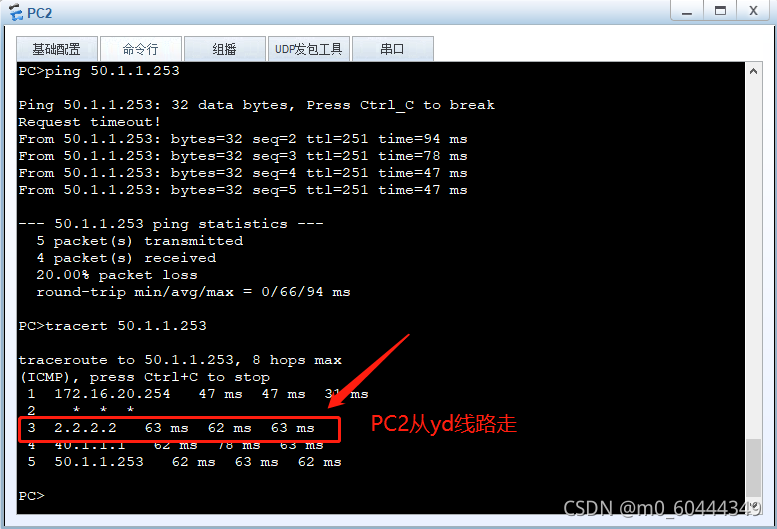

PC1按照配置的策略路由从1.1.1.2线路出去，然后到达50.1.1.253。

PC2按照配置的策略路由从2.2.2.2线路出去，然后到达50.1.1.253。

通过display firewall session table检查防火墙会话表

可以看到PC1访问外网时，使用地址池中的2.2.2.6进行了转换。PC2也使用了地址池中的1.1.1.6进行了转换访问外网。

[FW1]display firewall session table

2021-11-04 14:26:52.330

Current Total Sessions : 0

[FW1]dis firewall session table

2021-11-04 14:27:56.750

Current Total Sessions : 11

icmp VPN: public --> public 172.16.10.253:16319[1.1.1.6:2048] --> 8.8.8.8:2048

[FW1]display firewall session table

2021-11-04 14:28:45.650

Current Total Sessions : 12

icmp VPN: public --> public 172.16.20.253:27583[2.2.2.6:2049] --> 114.114.114.114:2048

四、出口线路故障模拟

要求：当dx线路出现故障后，所有的流量都从yd走。

线路故障之前的路由，只摘录配置的静态路由，可以看到有二条默认路由下一跳分别是1.1.1.2和2.2.2.2。另外一条是内网的回程路由。

<FW1>display ip routing-table

2021-10-29 07:21:25.320

Route Flags: R - relay, D - download to fib

------------------------------------------------------------------------------

Routing Tables: Public

Destinations : 10 Routes : 11

Destination/Mask Proto Pre Cost Flags NextHop Interface

0.0.0.0/0 Static 60 0 RD 1.1.1.2 GigabitEthernet1/0/1

Static 60 0 RD 2.2.2.2 GigabitEthernet1/0/2

172.16.0.0/16 Static 60 0 RD 172.21.100.254 GigabitEthernet1/0/0

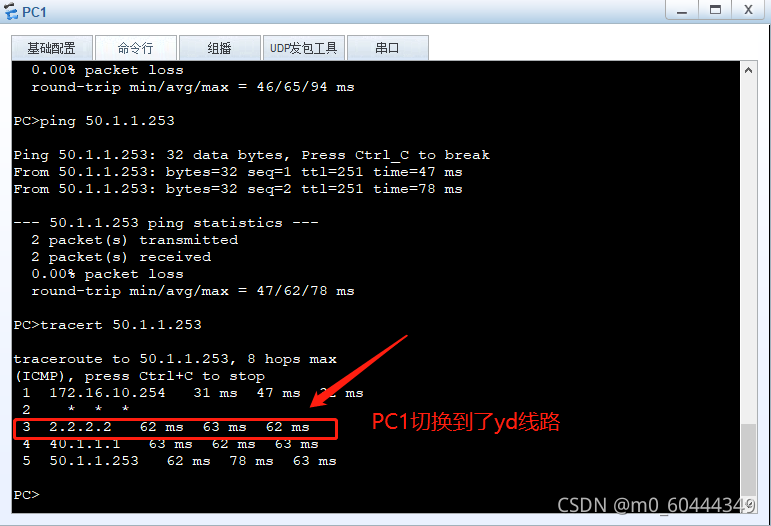

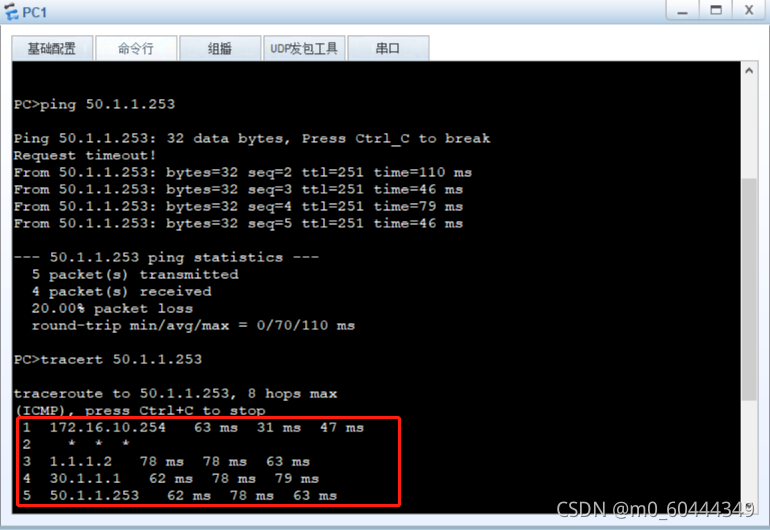

在PC1先用ping命令测试与外网PC的连通性，然后通过tracert命令追踪包的路由。可以看到当DX线路出现故障后，PC1切换从YD（2.2.2.2）出去。

五、验证源进源出功能

在ISP上的路由配置如下，二条默认路由分别指向DX和YD。

<ISP>dis current-configuration | include static

ip route-static 0.0.0.0 0.0.0.0 30.1.1.2 track nqa test dxicmp

ip route-static 0.0.0.0 0.0.0.0 40.1.1.2 track nqa test ydicmp

NQA配置

nqa test-instance dx 1

nqa test-instance test dxicmp

test-type icmp

destination-address ipv4 30.1.1.2

frequency 10

probe-count 2

start now

nqa test-instance test ydicmp

test-type icmp

destination-address ipv4 40.1.1.2

frequency 10

probe-count 2

start now

接口配置

interface GigabitEthernet0/0/0

ip address 50.1.1.1 255.255.255.0

dhcp select interface

interface GigabitEthernet0/0/1

ip address 40.1.1.1 255.255.255.0

interface GigabitEthernet0/0/2

ip address 30.1.1.1 255.255.255.0

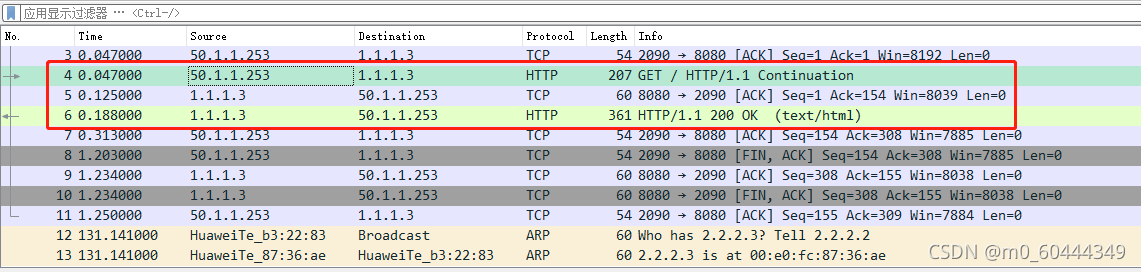

a.测试外网web用户访问企业内部服务HTTP01

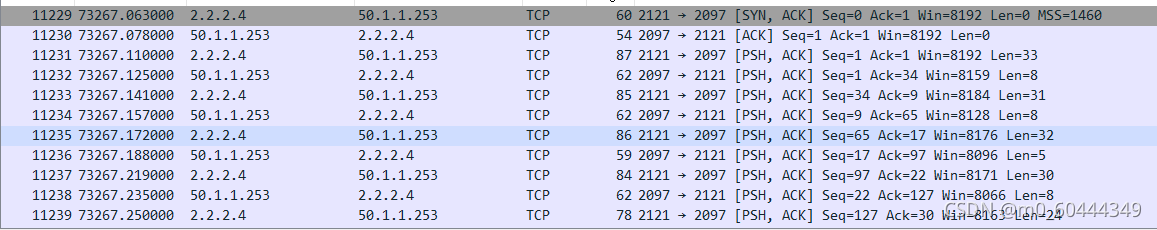

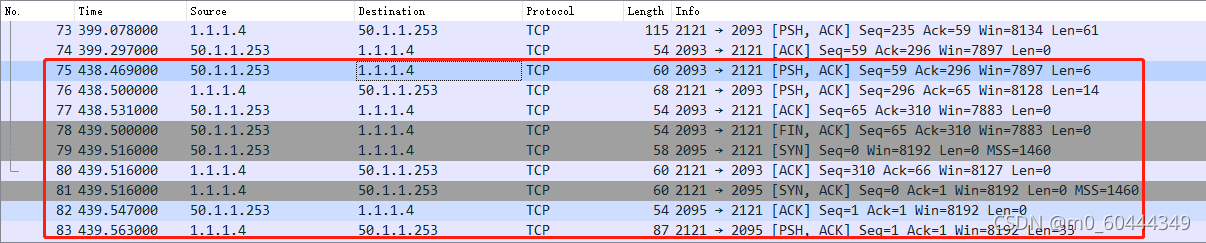

通过抓包查看外网用户是从YD出口进入，回包也从YD回来。如果没有配置源进源出的时候，进去可能是从DX，而回包却是从YD。这样子就会导致正常的业务访问会出问题，注意一点在实验中是能正常访问的，但如果是ISP商有做防护的话，会导致业务流量访问出现异常。

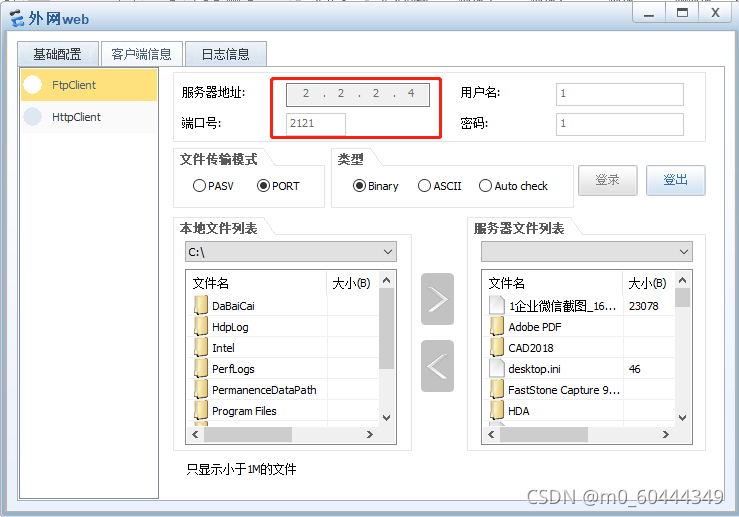

b. 测试外网web用户访问企业内部服务部FTP01

通过抓包查看外网用户是从YD出口进入，回包也从YD回来。

c. 测试外网web用户访问企业内部服务FTP://2.2.2.4:2121

通过抓包查看外网用户是从DX出口进入，回包也从DX回来。

文件皆一印

关注

26
点赞
踩
201

收藏

觉得还不错? 一键收藏
60
评论
华为防火墙企业双出口专线，配置策略路由实现多个ISP出接口的智能选路和双向NAT

一、组网需求1：企业有二条专线接入，当其中一条出现故障时，自动切换至另外一条，保障网络访问正常。 (a)要求PC1从dx专线（1.1.1.2/24）访问外网PC,PC2从yd专线(2.2.2.2/24)访问外网PC。(b)当dx或yd 任意一条出口线路出现故障时，所有的流量访问都自动切换到另外一条正常的线路上，保障出口流量正常。2：http SERVER服务器放置在TRUST区域，通过NAT发布到外网。要求外网PC能访问此服务器，同时内网也可以通过公网IP访问企业内部的http服务器。F..
复制链接

扫一扫
