微机实验二 || 8253定时计数器方波实验

一、实验目的与要求

1、了解8253芯片的工作原理，熟悉8253初始化编程方法以及时间常数的计算，掌握8253芯片实现硬件定时计数的方法。

2、熟悉8253内部结构和与8088的接口逻辑，熟悉8253芯片的工作方式及控制字。

3、学生在实验课前必须认真预习教材与资料中的相关内容，绘制流程图，编写源程序，为实验做好充分准备，实验后撰写实验报告。

二、实验设备

Proteus 8 Professional、DOSBox 0.74、masm 5、EditPlus 5.2、PC机一台

三、实验内容

利用8253，编程仿真实现产生方波。

四、实验原理图

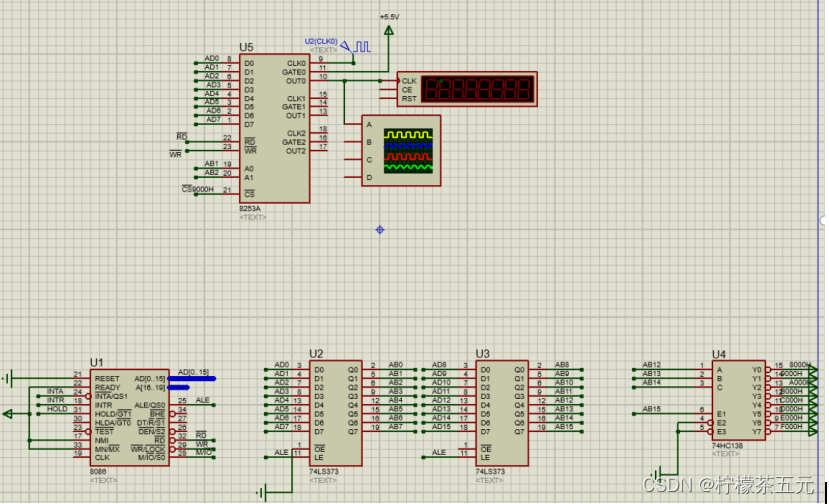

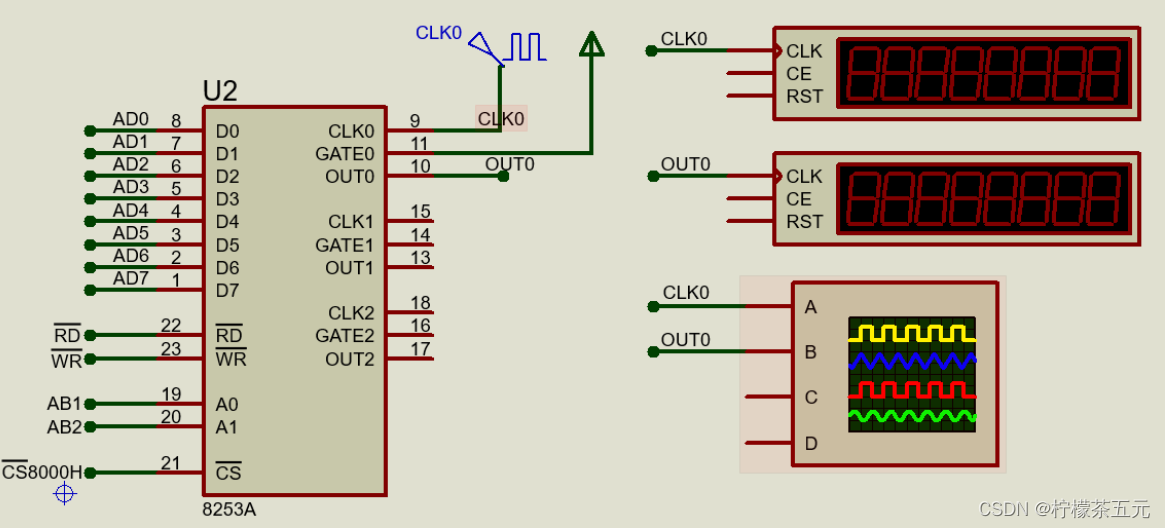

图2.1 8253接口实验原理图

五、实验步骤

1、建立本实验的工程文件，绘制实验的原理图方案，连接仿真线路。

2、根据要求，计算时间常数，编写程序利用8253，产生方波。

3、利用示波器观察输出的波形。

六、程序参考流程图

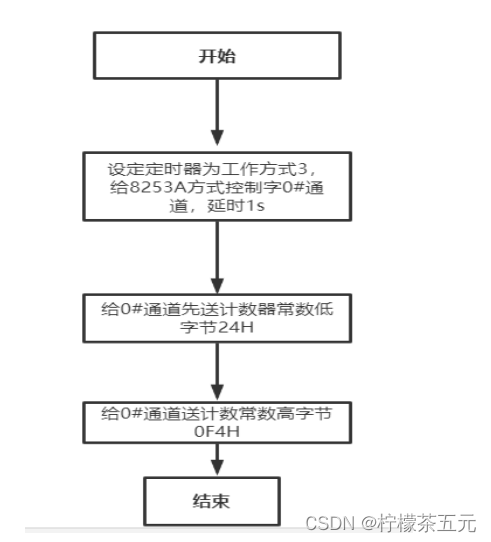

图2.2 8253方波流程图

• 参考程序

PORT_8253_0 EQU 9000H

PORT_8253_1 EQU 9002H

PORT_8253_2 EQU 9004H

CONTROL_PORT_8253 EQU 9006H

STACK SEGMENT PARA STACK 'STACK'

 STA DB 512 DUP(?)

STACK ENDS

CODE SEGMENT

   ASSUME CS:CODE,SS:STACK

START:MOV DX,CONTROL_PORT_8253

      MOV AL,00110110B          ；设置控制字方式3

      OUT DX,AL

      MOV DX,PORT_8253_0

      MOV AL,24H             ；先低字节送入

      OUT DX,AL

      MOV AL,0F4H             ；再将高字节送入

      OUT DX,AL

      HLT

CODE ENDS

     END START



八、实验结果及思考问题

1．时间常数和输入、输出频率的关系是什么？

答：f入=n*f出  其中n为分频系数，时间=频率的倒数，定时系数（计数初值）N = 定时时间（T）× 输入时钟频率（ƒCLK）= 定时时间（T）/时钟脉冲周期（tCLK）

2. 8253的输入工作频率有限制吗？

答：有限制，8253的最大输入时钟频率为2MHz，8253 每次只能锁存和读取一个通道的计数器，且不能读取状态值。
