数字时钟（LCD1602显示+时分按键校准功能）

最新推荐文章于 2024-07-06 10:13:51 发布

小郑TE_Lab

最新推荐文章于 2024-07-06 10:13:51 发布

阅读量1.2k

点赞数 3

文章标签：单片机嵌入式硬件 51单片机

本文链接：https://blog.csdn.net/m0_60631283/article/details/134790307

版权

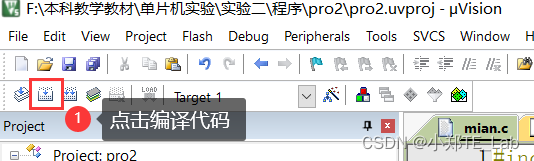

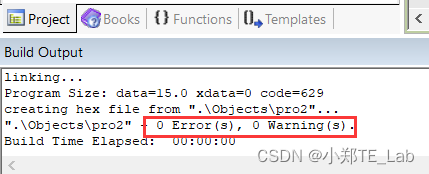

top3：将程序写好后先进行编译，看是否有错误，如果没错误就可以编译导出HEX下载文件

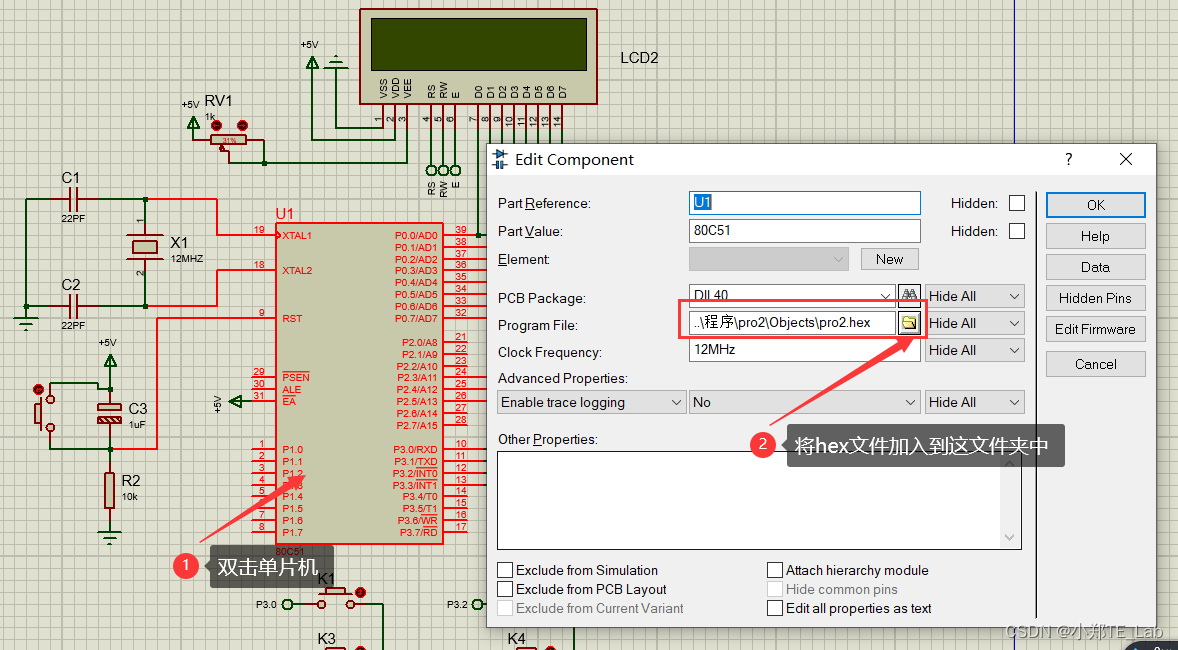

top4：最后将工程目录下的Hex文件下载到单片机中

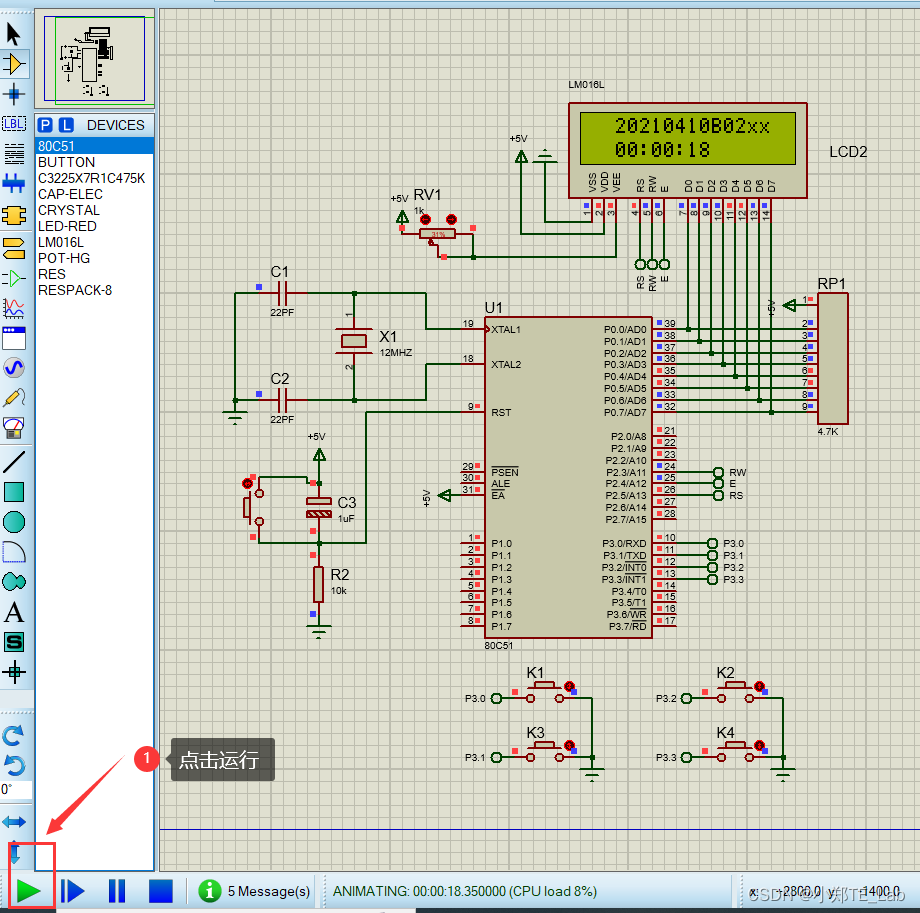

top5：运行

概要

用51系列单片机设计一个数字时钟，要求在LCD1602显示屏的第一行显示学号；第二行显示时钟并有时、分按键校准功能。

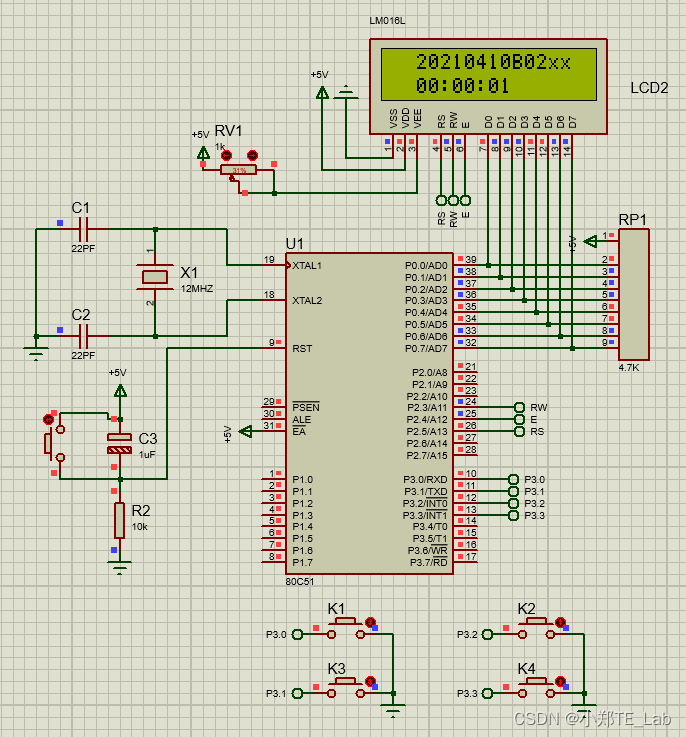

预览图：

整体设计流程

先在proteus仿真软件画好仿真图，然后再到keil编程软件中实现功能代码的编写，最后将我们的代码进行编译、导出，然后下载到我们的仿真单片机中或者是实物的开发板中进行验证。

具体操作流程

top1：仿真图的绘制

实验用到的器件如图所示，找不到器件可以参考这张图下的标签来找：

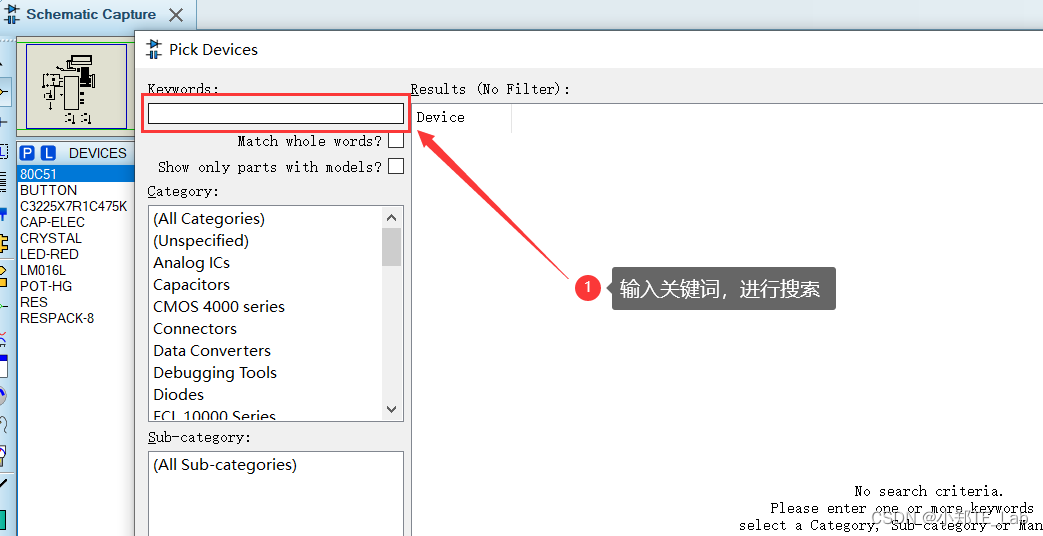

查找的步骤如下图：

top2：keil编程代码

#include <REG52.H>//头文件
#define uchar unsigned char//无符号char数据类型的宏定义，用uchar替换unsigned char
#define uint unsigned int
sbit RS=P2^5;     //  定义端口
sbit RW=P2^3;
sbit E=P2^4;
sbit key1=P3^0;
sbit key2=P3^1;
sbit key3=P3^2;
sbit key4=P3^3;   //定义端口
uchar code str[]="20210410B02xx";      // 学号
char hour=0,min=0,second=0;//时分秒
uchar con=0;
void delayms(uint ms)//ms延时函数
{
  uchar i;
	while(ms--)
	for(i=0;i<123;i++);
}
void w_com(uchar com)//1602写命令函数（一般是写位置，清除等）
{
  RS=0;
	RW=0;
	E=1;
	P0=com;
	E=0;
	delayms(1);
}
void w_dat(uchar dat)//1602写数据函数（）
{
 RS=1;
	RW=0;
	E=1;
	P0=dat;
	E=0;
	delayms(1);
}
void lcd_init()//1602初始化函数（）
{
  delayms(10);
	 w_com(0x38);
	delayms(10);
	 w_com(0x0c);
	delayms(10);
	 w_com(0x06);
	delayms(10);
	 w_com(0x01);
	delayms(10);
	 w_com(0x38);
	delayms(10);
}
void T0_inti()//T0定时1s。默认时钟频率为12Mhz
{
  TMOD=0x01;//方式一16位定时器
	TH0=(65536-50000)/256;//设置初值为50ms中断一次
	TL0=(65536-50000)%256;//设置初值为50ms中断一次
	TR0=1;//开定时器
	ET0=1;//开定时器的中断函数
	EA=1;//开中中断
}
void KEY_can()//按键处理函数
{

  if(key1==0||key2==0||key3==0||key4==0)
		 {
		   delayms(20);//消抖
			 if(key1==0||key2==0||key3==0||key4==0)
			 {

			    if(key1==0)//时+1
					{
					   hour++;
						if(hour>23)
							hour=0;
						while(key1==0);
					}
					else if(key2==0)//时-1
					{
					   hour--;
						if(hour<0)
							hour=23;
						while(key2==0);
					}
					else if(key3==0)	//分+1
					{
					   min++;
						if(min>59)
							min=0;
						while(key3==0);
					}
					else if(key4==0)	//分-1
					{
					   min--;
						if(min<0)
							min=59;
					  while(key4==0);
					}

			 }

		 }

}
void main()
{
	uint i;
  T0_inti();
	lcd_init();
	w_com(0x82);
	for(i=0;str[i]!='\0';i++)
	w_dat(str[i]);
	while(1)
	{
         KEY_can();
				 w_com(0xc2);
				 w_dat(hour/10+0x30);
				 w_dat(hour%10+0x30);
		     w_dat(':');
		     w_dat(min/10+0x30);
				 w_dat(min%10+0x30);
		     w_dat(':');
		     w_dat(second/10+0x30);
				 w_dat(second%10+0x30);
	}

}
void T0_EX0()interrupt 1//中断服务函数
{
	TH0=(65536-50000)/256;
	TL0=(65536-50000)%256;
    if(++con==20)//1s
	{
		con=0;
		if(++second==60)//1min
		{
			  second=0;
				if(++min==60)//1hour
				{		min=0;
						if(++hour==24)//1day
							hour=0;
				}
		}

  }

}
