🔥 内容介绍

我们介绍了使用非线性薛定谔方程对基于非线性光学环路镜 (NOLM) 的全正态色散 (ANDi) 锁模光纤激光器中耗散孤子产生的数值模拟结果。首先，对 ANDi 光纤激光器二维参数空间中的脉冲状态分布进行了系统且计算密集的分析。此外，我们确定不稳定的非零区域（包括脉动和噪声脉冲）与 NOLM 的可饱和吸收直接相关，并且两个临界滤波器带宽将这些区域与稳定区域分开。最后，我们发现可以使用最佳光学滤波器带宽来最大化多脉冲功率阈值。

1. 简介

被动锁模光纤激光器因高效、环境稳定性、低成本和紧凑性而受到广泛关注，这些特点在科学和工业领域的许多应用方面非常有利 [ 1–3 ]。与其他腔色散装置中采用的传统孤子 [ 4,5 ] 和色散管理孤子 [ 6,7 ] 相比，全正常色散 (ANDi) 光纤激光器中使用的耗散孤子 [ 2 ] 能够产生更高能量的可压缩脉冲。耗散孤子的脉冲形成不仅受腔非线性和色散控制，还受增益和损耗控制 [ 2 ]。

在被动锁模光纤激光器中，可饱和吸收器（可以是物理的也可以是人工的）对于稳定锁模至关重要。物理可饱和吸收器 [ 8–11 ] 缺乏长期可靠性和高功率容量。然而，人工可饱和吸收器（例如使用非线性偏振旋转的吸收器 [ 12 ]）以及非线性光学环路镜 (NOLM) 及其变体 [ 13–15 ] 可以承受高峰值功率，可用于构建全光纤锁模激光器。与通过非线性偏振旋转锁模的光纤激光器相比，基于 NOLM 的激光器可以使用保偏光纤制造，因此在环境中更稳定、更可靠。

然而，基于 NOLM 的耗散孤子 ANDi 光纤激光器存在一些局限性。例如，当泵浦功率增加到一定水平时，通常会发生多脉冲 (MLP) [ 16–18 ] 或耗散孤子共振 (DSR) [ 14, 17, 19 ]。在 MLP 状态下，随着峰值功率的增加，脉冲会分解为几个能量较小、峰值功率较低的脉冲 [ 17, 20 ]。在 DSR 状态下，可以产生具有高能量的矩形脉冲 [ 14 ]。Li等人。证明 DSR 脉冲可以有效压缩。在他们的实验中，63 ps 的 DSR 脉冲被解调至 760 fs。然而，由于其非线性频率啁啾，脉冲压缩性恶化，并且 DSR 脉冲的窄光谱宽度限制了解调后的脉冲持续时间。除了 MLP 和 DSR 模式外，被动锁模激光器还可以在以由随机飞秒子脉冲组成的不稳定皮秒脉冲束为特征的模式下工作 [ 21, 22 ]。这种类噪声脉冲不可压缩，因此不适合超快脉冲生成。

值得注意的是，耗散孤子不仅出现在ANDi腔中。它们也可以存在于其他类型的腔中，因为它们被定义为与环境进行大量能量交换的系统中局部解[ 2 ]。强耗散是ANDi光纤激光器中脉冲形成和稳定性的关键。因此，在ANDi腔中形成的DSR脉冲可以看作是耗散孤子的子类别[ 19 ]。MLP是传统孤子[ 5]和[6]中常见的现象。] 和耗散孤子。ANDi 腔中还存在稳定的、无脉冲中断的钟形耗散孤子脉冲。在本文的其余部分，我们特别使用术语典型耗散孤子 (TDS) 来指代钟形耗散孤子脉冲。因此，可以为 ANDi 光纤激光器中形成的耗散孤子确定三种一般状态：TDS、MLP 和 DSR 状态。

尽管可以优化激光腔以避免破坏性影响并改善脉冲特性，但实验优化方法很繁琐，这可能是由于对所涉及的物理过程缺乏了解所致。因此，需要数值方法来揭示脉冲动力学和激光器结构参数之间的联系。此外，数值分析将在新型激光器设计的开发中发挥建设性和重要作用。例如，为了克服 MLP 引起的功率限制，应减轻过度的非线性光谱展宽。已经证明，具有较小非线性系数的大模面积光纤可用于增加 MLP 阈值，从而增加脉冲能量 [ 23 ]。

许多研究都对耗散孤子的产生进行了数值模拟。然而，脉冲态（即 TDS、DSR、MLP 和类噪声脉冲）的性质及其之间的跃迁动力学仅得到部分报道 [ 17, 21, 22, 24–26在这些研究中，通常采用的是单控制变量法，即保持其他激光器结构参数不变。在该方法中，选择特定的脉冲状态作为起点，然后改变一个参数来研究脉冲特性的演变。然而，由于激光器结构参数之间的耦合，利用单变量控制方法确定的脉冲状态之间的转变特性可能会随着其他参数的改变而改变。为了克服这个限制并揭示参数之间的关系，我们使用了二维控制变量法，本文将其称为二维参数空间方法。

二维参数空间已在先前的许多工作中得到应用，特别是在复杂的三次五次 Ginzburg-Landau 方程框架中。[ 27 ] 讨论了正常色散范围内的稳定脉冲态分布。[ 28 ]研究了不稳定解的分布，如脉动孤子、混沌孤子、表现出周期倍增的解等。然而，Ginzburg-Landau 方程忽略了腔内脉冲演化的重要性，因为它以分布式方式包含了锁模激光器的关键物理过程。因此，Li等人[ 17 ]] 则采用离散模型，在报告中给出了 MLP 和 DSR 状态在饱和功率带宽参数空间中的分布，但并未定量描述脉冲参数（峰值功率、脉冲能量等）。在 [ 29 ] 中，Bale等人。报道了使用简化方程直接计算脉冲参数，从而节省了计算时间。但是，没有模拟脉冲包络和频谱，导致脉冲状态分布未知，不稳定的脉冲状态被忽略。在我们的工作中，通过严格求解离散模型中的相关方程并同时获得脉冲参数和相应的脉冲状态，采用更直观的方法对脉冲状态分布进行了全面研究。

到目前为止，还没有对 ANDi 光纤激光器装置中的状态分布进行系统的数值分析。通过使用本文描述的数值模型和参数空间方法，我们首次报道了基于 NOLM 的锁模 ANDi 光纤激光器中各种稳定和不稳定区域中的脉冲状态分布。由于我们有兴趣利用大模面积光纤来获得高脉冲能量，因此采用了全 10/125 光纤激光模型，这与许多其他锁模光纤激光器模拟中使用的模型不同。第 2 节详细介绍了该数值模型。然后，第 3 节介绍并讨论了模拟结果。最后，第 4 节包含我们的结论。

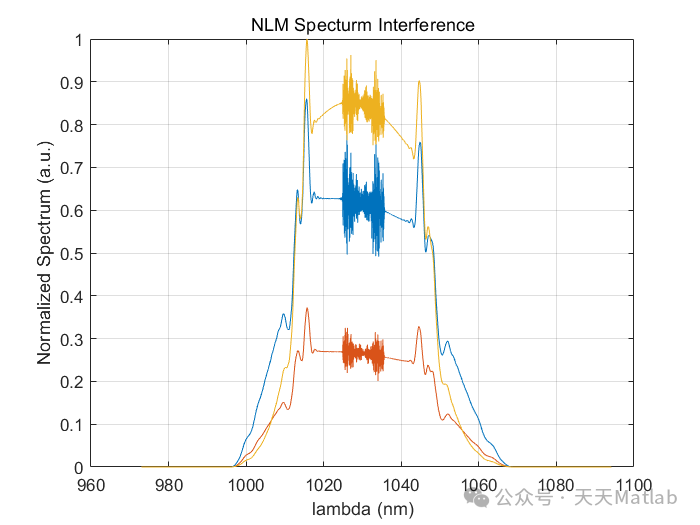

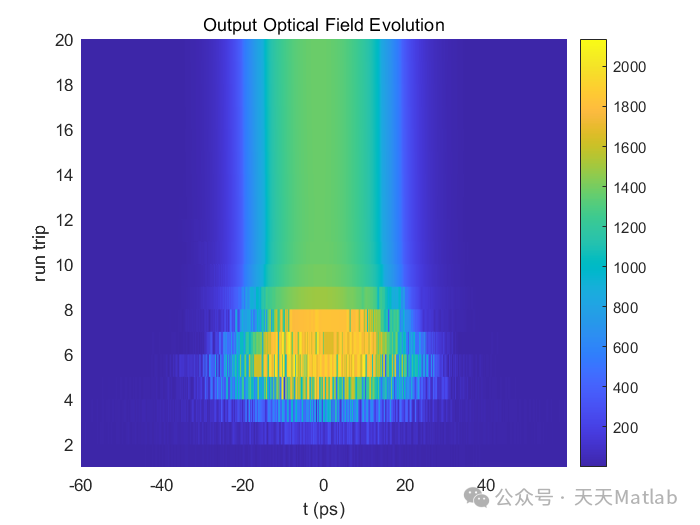

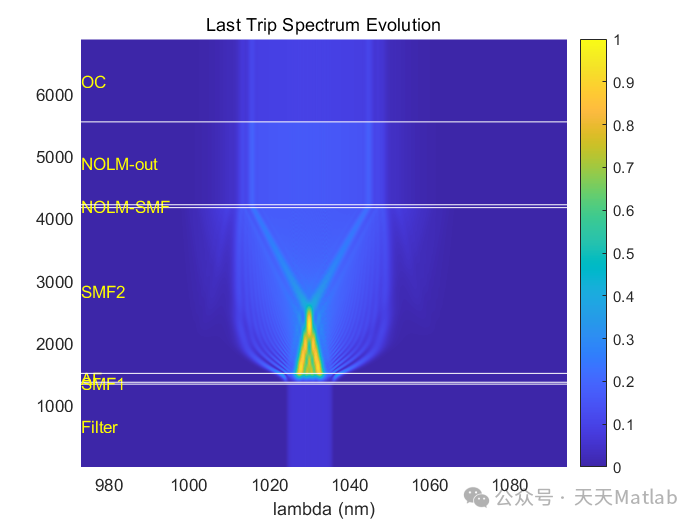

⛳️ 运行结果
