摘要: 本文研究了在低空限制地图环境下，利用Q-learning算法实现无人机三维路径规划的问题。针对复杂地形和障碍物密集的场景，本文提出了一种基于Q-learning的避障算法，并通过Matlab进行了仿真验证。该算法能够有效地规划出满足避障要求的三维航迹，同时兼顾路径长度和飞行效率。文章详细阐述了算法原理、实现过程以及仿真结果，并对算法的优缺点进行了分析，为进一步的研究提供了参考。

关键词: 无人机路径规划；Q-learning；三维航迹；避障；Matlab

1. 引言

随着无人机技术的飞速发展，其应用领域不断拓展，对无人机自主导航能力的要求也越来越高。在许多实际应用场景中，无人机需要在低空复杂环境中飞行，例如城市环境、山区地形等。这些环境中存在大量的障碍物，对无人机的航迹规划提出了巨大的挑战。传统的路径规划算法，如A*算法、Dijkstra算法等，在处理三维空间以及动态障碍物方面存在一定的局限性。强化学习算法，特别是Q-learning算法，由于其在线学习能力和对环境建模要求较低等优势，成为解决复杂环境下无人机路径规划问题的有力工具。

本文旨在研究基于Q-learning算法的无人机低空限制地图避障三维航迹规划问题。首先，建立了低空限制地图环境模型，考虑了地形限制和障碍物分布；然后，设计了基于Q-learning的路径规划算法，对状态空间、动作空间以及奖励函数进行了详细设计；最后，利用Matlab进行了仿真实验，验证了算法的有效性和可行性，并对结果进行了分析和讨论。

2. 系统模型与问题描述

2.1 低空限制地图模型:

本文采用三维网格地图来表示低空环境。地图由一系列单元格组成，每个单元格代表一个空间位置，并包含该位置的地形高度信息和障碍物信息。地形高度信息用于限制无人机的飞行高度，而障碍物信息则用于避障规划。地图中的障碍物可以是静态的，也可以是动态的，但本文主要考虑静态障碍物的情况。

2.2 无人机模型:

本文将无人机简化为一个点，忽略其尺寸和姿态。无人机的状态由其三维坐标 (x, y, z) 和速度 (vx, vy, vz) 组成。无人机的动作包括在三个方向上的移动，例如向前、向后、向左、向右、向上、向下，以及不同方向的组合动作。

2.3 问题描述:

给定一个低空限制地图，以及无人机的起始点和目标点，本文的目标是设计一种基于Q-learning算法的路径规划算法，使无人机能够在避开所有障碍物的前提下，从起始点安全有效地到达目标点，并尽可能缩短飞行路径长度。

3. 基于Q-learning的路径规划算法

3.1 Q-learning算法:

Q-learning是一种基于值迭代的强化学习算法。其核心思想是通过不断地与环境交互，学习一个Q值函数Q(s, a)，该函数表示在状态s下执行动作a所能获得的累积奖励。算法通过不断更新Q值函数，最终找到一个最优策略，使无人机能够获得最大的累积奖励。

3.2 状态空间、动作空间和奖励函数设计:

状态空间: 状态s由无人机的三维坐标(x, y, z)和周围环境信息组成。周围环境信息可以通过对无人机周围一定范围内的网格单元进行扫描获得，例如，判断该范围内是否存在障碍物。
动作空间: 动作a包括一系列离散的移动指令，例如在x, y, z三个方向上的微小位移。动作的选择需要考虑无人机的运动能力和地图的限制。
奖励函数: 奖励函数R(s, a)的设计至关重要，它需要引导无人机向目标点移动，同时避免与障碍物碰撞。本文设计的奖励函数包括以下几部分：
- 距离奖励: 如果动作使无人机更接近目标点，则给予正奖励；否则给予负奖励。
- 避障奖励: 如果动作导致无人机与障碍物碰撞，则给予很大的负奖励；否则给予小正奖励。
- 高度限制奖励: 若无人机飞行高度超出限制，给予较大的负奖励。

3.3 算法流程:

初始化Q值表；
无人机从起始点开始，根据当前状态s和Q值表选择一个动作a；
无人机执行动作a，进入新的状态s'，并获得奖励r；
更新Q值表：Q(s, a) = Q(s, a) + α[r + γmax<sub>a'</sub>Q(s', a') - Q(s, a)]，其中α为学习率，γ为折扣因子；
重复步骤2-4，直到无人机到达目标点或达到最大迭代次数。

4. Matlab仿真实验

本文利用Matlab软件对上述算法进行了仿真实验。首先，构建了一个包含地形和障碍物的三维地图。然后，编写Matlab代码实现Q-learning算法，并设置相应的参数，例如学习率α、折扣因子γ以及迭代次数。最后，通过仿真实验，观察无人机的飞行轨迹，并评估算法的性能。

5. 结果与分析

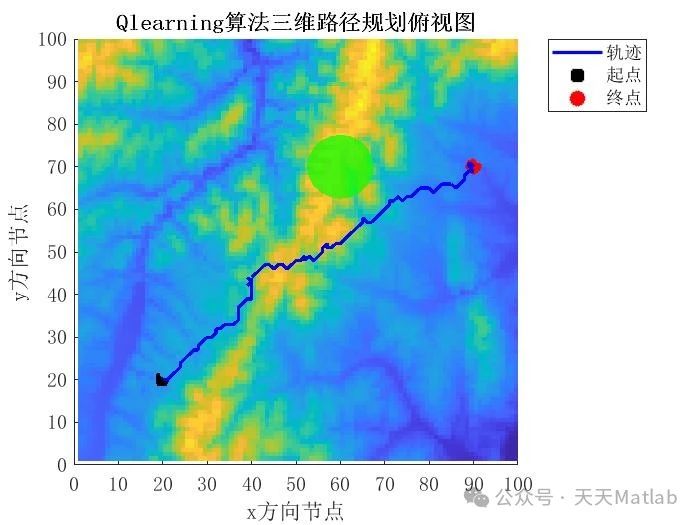

仿真结果显示，基于Q-learning算法的无人机三维路径规划算法能够有效地避开障碍物，并找到一条从起始点到目标点的安全路径。通过调整算法参数，可以控制路径长度和飞行时间。然而，该算法也存在一些不足，例如收敛速度较慢，对参数敏感等。

6. 结论与未来工作

本文提出了一种基于Q-learning算法的无人机低空限制地图避障三维航迹规划方法，并通过Matlab仿真验证了其有效性。该算法能够有效地规划出满足避障要求的三维航迹，但仍需进一步研究以提高算法效率和鲁棒性。未来的研究方向包括：改进奖励函数设计，提高算法收敛速度；考虑动态障碍物的情况；结合其他路径规划算法，提高算法的全局寻优能力；研究算法在实际环境中的应用。
