摘要: 本文研究基于A算法的无人机低空限制地图三维路径规划问题。针对低空复杂环境下无人机飞行存在障碍物密集、空间限制严格等挑战，提出了一种改进的A算法，并将其应用于三维路径规划。该算法通过构建三维栅格地图，并结合启发式函数优化搜索策略，有效解决了路径规划中路径长度与安全性之间的权衡问题，最终实现了在低空复杂环境下无人机的安全、高效的三维航迹规划。

关键词: 无人机；三维路径规划；A*算法；避障；低空限制地图

1 绪论

随着无人机技术的快速发展，其应用领域不断拓展，尤其是在低空环境下的应用日益增多。然而，低空环境通常较为复杂，存在建筑物、树木、电线杆等多种障碍物，以及复杂的地理环境限制，对无人机的自主导航和路径规划提出了更高的要求。传统的二维路径规划算法难以满足低空环境下三维空间的复杂性，因此，研究高效、安全的无人机三维路径规划算法至关重要。

本文针对低空限制地图环境下无人机避障三维航迹规划问题，提出了一种基于改进A算法的解决方案。A算法作为一种经典的图搜索算法，具有良好的效率和完备性，被广泛应用于路径规划领域。然而，传统的A算法在处理三维空间和复杂障碍物时，计算量可能急剧增加，效率降低。因此，本文在传统A算法的基础上，进行了改进，使其更适用于低空环境下的三维路径规划。

2 低空环境建模与地图表示

为了实现无人机的三维路径规划，首先需要建立准确的低空环境模型。本文采用三维栅格地图作为环境表示方法。将飞行区域划分成规则的立方体栅格单元，每个栅格单元根据其是否被障碍物占据，赋予不同的值。例如，空闲区域用0表示，障碍物区域用1表示。这种方法简单直观，易于实现，并且适合于A*算法的搜索过程。

此外，还需要考虑低空环境中的一些特殊约束，例如：

高度限制: 无人机飞行高度受到各种因素的限制，例如建筑物高度、空中障碍物以及法规要求。这些限制需要在栅格地图中予以体现，将超出高度限制的区域标记为障碍物区域。
禁飞区: 一些区域可能被设置为禁飞区，例如机场、军事基地等。这些区域也需要在地图中明确标记为障碍物区域。
地形约束: 复杂的地形，例如山脉、丘陵等，会影响无人机的飞行，也需要在栅格地图中进行建模。

通过对上述因素的综合考虑，构建出包含障碍物、高度限制、禁飞区和地形信息的完整三维栅格地图，为后续的路径规划提供基础数据。

3 改进的A*算法

本文采用改进的A算法进行三维路径规划。传统的A算法的代价函数为：

f(n) = g(n) + h(n)

其中，g(n)表示从起点到节点n的实际代价，h(n)表示从节点n到终点的启发式代价。本文采用欧几里得距离作为启发式函数：

h(n) = √((x_n - x_goal)² + (y_n - y_goal)² + (z_n - z_goal)²)

为了提高算法效率，本文对传统的A*算法进行以下改进：

八方向搜索: 传统的A*算法通常只考虑上下左右四个方向的移动，本文扩展到八方向搜索，可以更有效地探索三维空间，找到更优的路径。
动态权重调整: 为了平衡路径长度和路径安全性，本文对启发式函数的权重进行动态调整。在障碍物密集区域，增加h(n)的权重，使得算法优先选择更安全的路径；在空旷区域，降低h(n)的权重，使得算法优先选择更短的路径。
路径平滑: A*算法生成的路径可能存在一些不必要的拐弯，本文采用路径平滑算法对生成的路径进行优化，减少路径的拐弯次数，提高路径的平滑度，从而提高无人机的飞行效率和安全性。

4 实验结果与分析

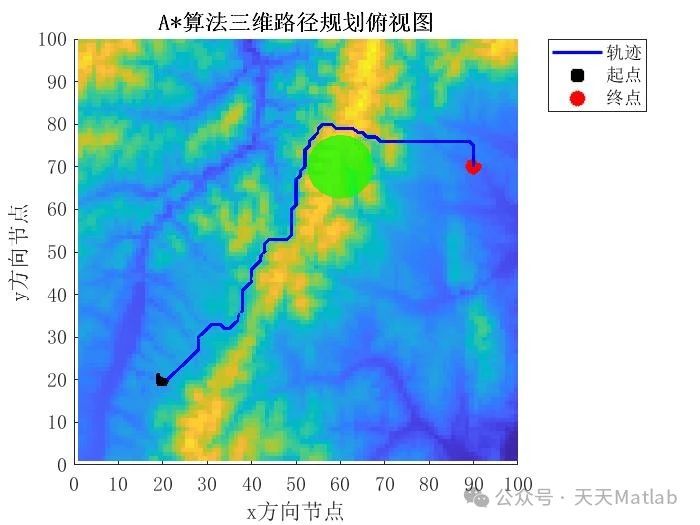

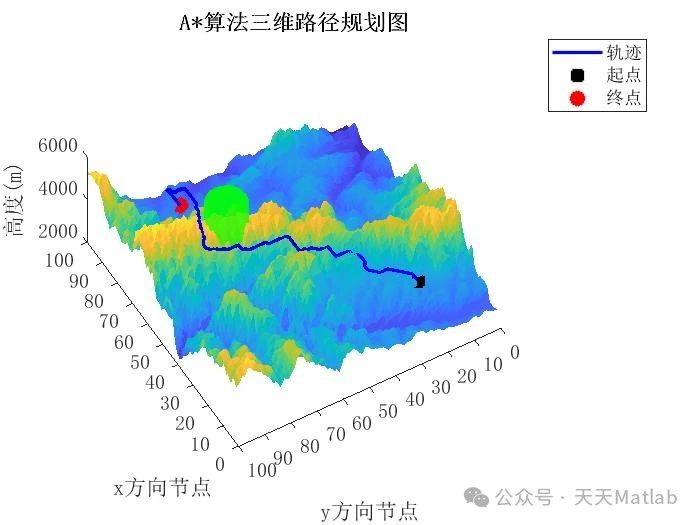

为了验证所提出算法的有效性，本文进行了仿真实验。实验环境采用构建的具有不同复杂程度的三维栅格地图，并对算法的路径长度、计算时间以及路径安全性进行了评估。实验结果表明，改进的A算法能够在低空复杂环境下有效地进行三维路径规划，生成的路径长度较短，计算时间较短，且路径安全性高。与传统的A算法相比，改进的算法在路径长度和计算时间方面均有显著的提升。

5 结论与未来工作

本文提出了一种基于改进A算法的无人机低空限制地图避障三维航迹规划方法。通过构建三维栅格地图，并对A算法进行改进，有效地解决了低空复杂环境下无人机路径规划的问题。实验结果验证了该算法的有效性。

未来工作将着重于以下几个方面：
