摘要: 分集技术是提高无线通信系统可靠性的有效手段，通过在接收端采用多个独立的接收分支接收同一信号，然后进行合并处理，可以有效降低信道衰落的影响，从而提高系统的抗干扰能力和误码率性能。本文将对几种常见的通信分集接收机结构，包括选择分集、最大比合并分集和等增益合并分集，进行详细的结构分析和性能比较，重点分析其误码率性能，并探讨影响其性能的因素。

关键词: 分集接收机；选择分集；最大比合并分集；等增益合并分集；误码率；信道衰落

1. 引言

无线通信信道往往受到多径衰落、阴影衰落等各种因素的影响，导致接收信号质量下降，甚至出现严重的误码。为了克服信道衰落带来的负面影响，提高通信系统的可靠性，分集技术应运而生。分集技术的基本思想是利用信道的空间、时间、频率或极化多样性，在接收端接收同一信号的多个独立副本，然后通过一定的合并技术，降低信道衰落的深度和持续时间，最终提高系统性能。本文将重点关注分集接收机的结构和性能，特别是误码率的分析。

2. 分集接收机结构

常见的分集接收机结构主要包括以下几种：

2.1 选择分集 (Selection Combining, SC)

选择分集是最简单的一种分集技术。它在多个接收分支中选择信噪比 (SNR) 最高的分支信号作为输出。其优点是实现简单，成本低廉；缺点是只利用了信噪比最高的信号，忽略了其他分支信号的信息，因此分集增益较低。

2.2 最大比合并分集 (Maximal Ratio Combining, MRC)

最大比合并分集是一种性能优越的分集技术。它将多个接收分支的信号加权合并，权重系数与各分支的信噪比成正比。这样可以最大限度地利用所有接收分支的信息，获得最大的信噪比增益。MRC 的主要优点是分集增益高，误码率性能优越；缺点是实现复杂度相对较高，需要对各分支的信噪比进行精确估计。

2.3 等增益合并分集 (Equal Gain Combining, EGC)

等增益合并分集将多个接收分支的信号进行相干合并，每个分支的权重系数相同。它不需要对各分支的信噪比进行估计，实现简单，成本低廉。EGC 的分集增益介于 SC 和 MRC 之间，其性能通常优于 SC 但劣于 MRC。

3. 误码率性能分析

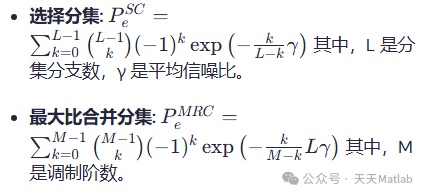

在 AWGN 信道下，采用 M-ary 数字调制方式时，分集接收机的误码率性能可以用如下公式表示：

等增益合并分集: 等增益合并分集的误码率分析相对复杂，通常需要借助蒙特卡洛仿真进行评估。

上述公式表明，在相同的平均信噪比下，分集分支数 L 越多，误码率越低。MRC 的误码率最低，其次是EGC，最后是SC。

4. 影响分集性能的因素

除了分集技术本身的选择，影响分集接收机性能的因素还包括：

分集分支间的相关性: 分支间的独立性越强，分集增益越大，误码率越低。如果分支间高度相关，分集的增益将显著降低，甚至失效。
信道模型: 不同的信道模型（如瑞利衰落、莱斯衰落）会对分集性能产生不同的影响。
调制方式: 不同的调制方式（如BPSK、QPSK、QAM）具有不同的误码率特性，会影响分集的有效性。
信道估计误差: 在 MRC 和 EGC 中，需要对信道进行估计，信道估计误差会降低分集增益。

5. 结论

本文对几种常见的通信分集接收机结构进行了详细的结构分析和性能比较，重点分析了其误码率性能。结果表明，MRC 分集具有最佳的误码率性能，其次是 EGC，最后是 SC。然而，MRC 的实现复杂度最高。选择哪种分集技术需要根据具体的应用场景和系统要求进行权衡，考虑实现复杂度、成本和性能之间的平衡。未来研究可以关注更复杂的信道环境下的分集技术研究，以及基于深度学习的智能分集算法的设计。
