🔥 内容介绍

随着机器人技术的飞速发展，自主移动机器人已广泛应用于工业生产、物流运输、灾难救援等多个领域。其中，自主路径规划是移动机器人实现自主导航的核心技术之一。在复杂环境中，尤其是在迷宫等不确定性较强的场景中，如何精确地定位机器人并规划出高效安全的路径，是当前研究的热点和难点。本文将深入探讨基于扩展卡尔曼滤波（Extended Kalman Filter, EKF）结合模糊控制的路径规划方法，旨在为复杂环境下的机器人自主导航提供一种有效的解决方案。

一、导论：迷宫路径规划的挑战与机遇

迷宫路径规划问题本质上属于机器人运动规划问题，其核心在于如何根据已知的地图信息或者环境感知信息，找到从起点到终点的一条可行路径。然而，实际应用中，迷宫环境通常具有以下挑战：

环境不确定性: 迷宫的结构可能较为复杂，存在大量的障碍物、死胡同和狭窄通道，对机器人的感知和定位提出了较高要求。此外，机器人传感器的测量通常存在噪声和误差，进一步增加了环境的不确定性。
全局信息缺失: 通常情况下，机器人无法预先获知整个迷宫的完整地图，只能依靠自身的传感器进行局部感知，这就要求机器人具备实时地图构建和定位能力。
路径规划复杂性: 找到一条从起点到终点的最优路径通常是NP-Hard问题，传统的路径规划算法在复杂迷宫中可能会遇到计算量过大、效率低下的问题。
实时性要求: 机器人需要在动态环境中实时地调整路径，以应对环境变化或者障碍物的出现，这就对算法的实时性提出了较高要求。

为了应对上述挑战，研究人员提出了各种各样的路径规划方法，例如：基于图搜索的算法（如A*算法、Dijkstra算法）、基于采样的算法（如RRT算法、PRM算法）、基于优化的算法（如梯度下降法、遗传算法）以及基于机器学习的方法（如强化学习）。然而，这些方法通常在处理不确定性环境和动态环境时存在一定的局限性。

本文提出的基于扩展卡尔曼滤波（EKF）结合模糊控制的路径规划方法，旨在融合SLAM（Simultaneous Localization and Mapping）技术和智能控制的优势，克服传统路径规划方法的不足。

二、 SLAM与扩展卡尔曼滤波（EKF）

SLAM（Simultaneous Localization and Mapping）即同步定位与地图构建，是指机器人在未知环境中，一边移动一边构建环境地图，同时利用地图进行自身定位的过程。SLAM技术是实现机器人自主导航的关键。在SLAM的框架中，滤波器技术是实现定位与建图的核心方法之一。

扩展卡尔曼滤波（EKF）作为一种经典的非线性状态估计算法，在SLAM领域得到了广泛应用。其基本思想是将非线性系统在当前估计点附近线性化，然后利用卡尔曼滤波的框架进行状态估计。在机器人SLAM中，EKF通常用于估计机器人的位姿（位置和姿态）以及环境中的特征点（例如角点、线段）。

EKF算法的具体流程如下：

状态预测: 根据机器人的运动模型和控制输入，预测机器人当前的位姿和特征点的位置。
协方差预测: 根据运动模型和噪声模型，预测状态估计的协方差矩阵。
观测更新: 根据机器人的传感器测量值，计算测量值与预测值的残差，并通过卡尔曼增益对状态估计和协方差矩阵进行更新。

EKF算法的优点在于计算效率较高，易于实现，且在一定程度上可以处理非线性系统的状态估计问题。然而，EKF算法的缺点在于需要对非线性系统进行线性化，这可能会引入误差，并且对于高度非线性的系统，EKF算法的性能可能会下降。

在本文的方案中，EKF主要用于估计机器人在迷宫环境中的位姿，并通过构建局部地图来实现机器人的定位。EKF提供的精准位姿信息为后续的路径规划奠定了基础。

三、模糊控制：处理不确定性和动态环境的有效工具

模糊控制是一种基于模糊集合理论和模糊逻辑的智能控制方法，其最大的特点是不需要精确的数学模型，而是通过模糊规则和隶属函数来实现控制。模糊控制的优点在于可以处理不确定性、非线性和难以建模的系统，这使得它在复杂的环境控制中具有独特的优势。

在本文的路径规划方案中，模糊控制主要用于根据机器人的当前位姿、目标位姿以及障碍物信息，生成机器人的控制指令，例如转向角度和速度。

模糊控制系统的基本组成部分如下：

模糊化: 将输入的精确值转换为模糊值，例如“距离较近”、“角度偏左”等。
模糊推理: 根据预定义的模糊规则，进行模糊推理，得出模糊控制量。
去模糊化: 将模糊控制量转换为精确的控制指令，例如具体的转向角度和速度。

模糊控制规则的制定是模糊控制系统设计的核心。通常情况下，模糊控制规则是通过专家经验或者试错法得到的。在本文的迷宫路径规划中，我们根据机器人在迷宫中可能遇到的情况，例如距离障碍物的远近、目标点的方向等，制定了一系列模糊控制规则，例如：

当机器人距离障碍物较近时，应减速或转向避开障碍物。
当机器人偏离目标点方向时，应调整转向角度以朝向目标点。
当机器人距离目标点较远时，可以提高速度。

通过合理制定模糊控制规则，可以使得机器人能够灵活地应对复杂的迷宫环境，并有效地避免障碍物。

四、基于EKF结合模糊控制的迷宫路径规划方法

本文提出的路径规划方法将扩展卡尔曼滤波（EKF）和模糊控制相结合，实现机器人在迷宫环境中的自主导航。具体的流程如下：

环境感知: 机器人利用自身的传感器（例如激光雷达、摄像头等）获取环境信息，例如障碍物的位置和形状。
局部地图构建: 基于EKF算法，估计机器人的位姿，并将传感器获取的环境信息进行整合，构建局部地图。
目标点确定: 根据任务要求，确定机器人的目标点。
模糊控制: 根据机器人的当前位姿、目标位姿和局部地图信息，利用模糊控制生成机器人的控制指令。
运动控制: 根据控制指令，控制机器人运动。
循环: 重复以上步骤，直到机器人到达目标点。

该方法的优势在于：

融合SLAM和智能控制: 将SLAM技术和模糊控制有机结合，克服了传统路径规划方法在处理不确定性环境和动态环境时的不足。
实时性强: EKF和模糊控制的计算效率较高，能够满足机器人实时路径规划的需求。
鲁棒性高: 模糊控制能够处理传感器噪声和环境不确定性，提高了系统的鲁棒性。

五、仿真与实验验证

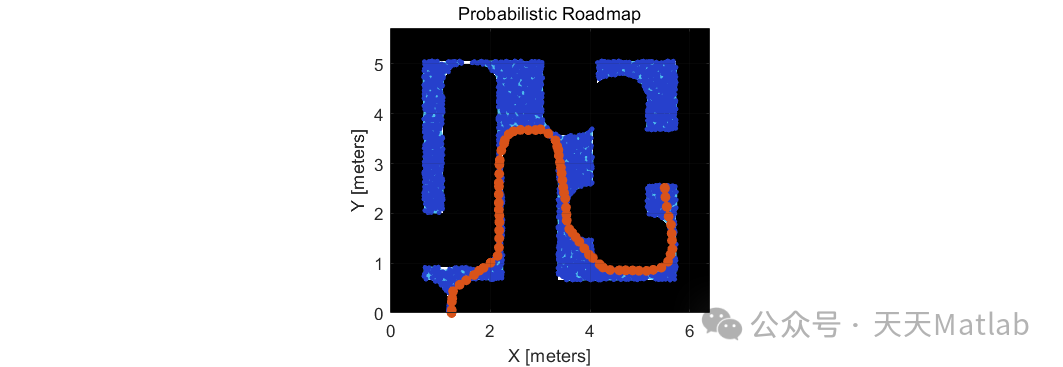

为了验证本文提出的路径规划方法的有效性，我们利用仿真平台构建了一个迷宫环境，并模拟了机器人在迷宫中的运动过程。仿真结果表明，该方法能够有效地引导机器人避开障碍物，并成功到达目标点。此外，我们还在实际机器人平台上进行了实验，进一步验证了该方法的实用性。实验结果与仿真结果基本一致，表明该方法具有良好的应用前景。
