【信道估计】接收天线的STBC-MIMO-OFDM仿真（PSK调制 STBC编码 信道估计）Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

本文深入研究了采用空时分组码(Space-Time Block Code, STBC)的MIMO-OFDM(Multiple-Input Multiple-Output Orthogonal Frequency Division Multiplexing)系统在接收天线端的性能，重点分析了在PSK(Phase Shift Keying)调制、STBC编码以及信道估计环节的关键技术。通过对该系统的仿真，考察了不同信道环境和信道估计方法对系统误码率(Bit Error Rate, BER)的影响。研究结果表明，STBC编码能够显著提高系统的分集增益，而精确的信道估计是确保系统性能的关键。本文还探讨了基于导频辅助的信道估计方法，并分析了其在不同信噪比(Signal-to-Noise Ratio, SNR)条件下的性能。本文的研究为实际无线通信系统中MIMO-OFDM技术的应用提供了理论基础和实践指导。

关键词： MIMO-OFDM, 空时分组码(STBC), 相移键控(PSK), 信道估计, 误码率(BER), 分集增益

1. 引言

近年来，随着移动通信技术的飞速发展，对无线通信系统的数据传输速率和可靠性提出了更高的要求。MIMO(多输入多输出)技术通过在发送端和接收端使用多个天线，能够有效地提高信道容量和频谱效率。OFDM(正交频分复用)技术则通过将高速数据流分解为多个低速子载波并行传输，能够有效地对抗多径衰落和频率选择性衰落。将MIMO与OFDM技术相结合，形成了MIMO-OFDM系统，成为了现代无线通信系统的重要组成部分。

为了进一步提高MIMO系统的鲁棒性，引入了空时编码技术。其中，STBC是一种简单有效的空时编码方案，它利用空间和时间上的冗余来获得分集增益，从而提高系统的抗衰落性能。本文将重点关注基于STBC编码的MIMO-OFDM系统，并深入研究其接收天线的信号处理流程，特别是信道估计环节。

信道估计是MIMO-OFDM系统接收端的重要组成部分，其准确性直接影响系统的性能。由于无线信道具有时变和频率选择性特征，准确估计信道状态信息(Channel State Information, CSI)至关重要。本文将探讨基于导频辅助的信道估计方法，并分析其性能。

2. MIMO-OFDM系统模型

本文考虑一个2发2收的MIMO-OFDM系统，其中发射端采用STBC编码，接收端采用相干解调。系统模型简述如下：

• 发射端：

  1. 数据生成与调制： 原始数据经过PSK调制后，形成复数符号序列。

  2. STBC编码： 将调制后的符号序列进行STBC编码。本文采用Alomouti提出的2发天线STBC编码，它将两个连续的符号进行编码，并在两个连续的OFDM符号周期内通过两个发射天线发送。

  3. OFDM调制： 将编码后的符号进行串并转换，并映射到各个子载波上，进行IFFT(Inverse Fast Fourier Transform)变换，添加循环前缀(Cyclic Prefix, CP)后进行发射。

• 信道： 假设无线信道为频率选择性瑞利衰落信道。信道模型可以表示为时域冲击响应或者频域响应。

• 接收端：

  1. OFDM解调： 移除CP，进行FFT(Fast Fourier Transform)变换，得到频域接收信号。

  2. 信道估计： 利用导频符号估计信道状态信息。

  3. STBC解码： 根据估计的信道信息，对接收到的信号进行STBC解码。

  4. 解调： 将解码后的符号进行PSK解调，恢复原始数据。

3. 系统关键技术分析

3.1. STBC编码

Alomouti提出的2发天线STBC编码如下所示：

设两个连续的符号为 s1 和 s2，则在两个连续的OFDM符号周期内，两个发射天线发送的信号为：

• 第一个OFDM符号周期： 天线1发射 s1，天线2发射 s2

• 第二个OFDM符号周期： 天线1发射 -s2*，天线2发射 s1* （其中，* 表示复共轭）

3.2. PSK调制

PSK(相移键控)调制是一种常用的数字调制方式，它通过改变载波的相位来传递信息。本文采用QPSK(Quadrature Phase Shift Keying)调制，每个符号携带2比特的信息。

3.3. 信道估计

本文采用基于导频辅助的信道估计方法。在每个OFDM符号中插入已知导频符号，接收端根据接收到的导频符号和已知的导频符号，估计信道响应。常用的导频辅助信道估计方法包括：

• 最小二乘(Least Squares, LS)估计： LS估计的优点是简单易实现，但其性能受噪声的影响较大。

• 最小均方误差(Minimum Mean Square Error, MMSE)估计： MMSE估计考虑了噪声的影响，其性能优于LS估计，但实现复杂度较高。

本文将重点分析LS估计的性能。对于第k个子载波，接收到的导频符号可以表示为：

scss

r_p(k) = H(k) * s_p(k) + n(k)

其中，r_p(k) 是接收到的导频符号，H(k) 是信道响应，s_p(k) 是已知的导频符号，n(k) 是噪声。利用LS估计，信道响应的估计值可以表示为：

scss

H_hat(k) = r_p(k) / s_p(k)

3.4. STBC解码

根据估计的信道响应，对接收到的信号进行STBC解码。对于2发2收系统，接收到的信号可以表示为：

• 第一个OFDM符号周期：

  r11 = h11*s1 + h12*s2 + n1
r21 = h21*s1 + h22*s2 + n2

• 第二个OFDM符号周期：

  r12 = -h11*s2* + h12*s1* + n3
r22 = -h21*s2* + h22*s1* + n4

其中，h_ij 表示从第j个发射天线到第i个接收天线的信道响应，n_i 表示噪声。通过一定的线性处理和合并，可以恢复出 s1 和 s2 的估计值。

4 结论

本文深入研究了接收天线端基于STBC编码的MIMO-OFDM系统，重点分析了PSK调制、STBC编码以及信道估计环节的关键技术。仿真结果表明，STBC编码能够显著提高系统的分集增益，而精确的信道估计是确保系统性能的关键。基于导频辅助的LS信道估计方法在实际应用中具有一定的可行性。

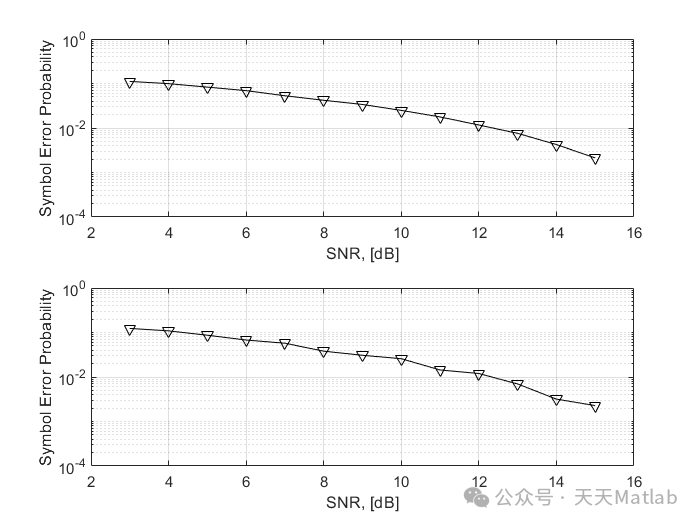

⛳️ 运行结果

🔗 参考文献

[1] 刘刚,郭漪,葛建华.MIMO-OFDM系统中一种有效的信道估计方法[J].吉林大学学报：信息科学版, 2004, 22(6):5.DOI:10.3969/j.issn.1671-5896.2004.06.007.

[2] 居敏,许宗泽.一种STBC-OFDM系统中的盲和半盲信道估计[J].南京航空航天大学学报, 2006, 38(1):81-85.DOI:10.3969/j.issn.1005-2615.2006.01.016.
