锂离子电池作为一种能量存储设备，在电动汽车、储能系统和便携式电子设备等领域得到了广泛应用。然而，锂电池性能受到多种因素的影响，包括温度、充放电速率和老化状态等，这使得精确评估电池的健康状况变得至关重要。其中，荷电状态 (State of Charge, SOC) 是衡量电池可用容量的关键指标，精确的SOC估计对于电池管理系统 (Battery Management System, BMS) 的安全运行、能量优化和寿命延长至关重要。

传统的SOC估计方法包括安时积分法、开路电压法和内阻法等。安时积分法原理简单，易于实现，但误差会随着时间的推移而累积，缺乏在线校正机制；开路电压法需要在电池静置一段时间后测量开路电压，不适用于动态工况；内阻法对测量精度要求较高，且内阻受温度等因素影响较大。因此，需要开发一种更加精确、鲁棒且适用于在线应用的SOC估计方法。

卡尔曼滤波 (Kalman Filter, KF) 是一种基于状态空间模型的递归滤波算法，能够融合多种传感器信息，对系统状态进行最优估计。它能够利用系统模型和测量数据，不断修正估计值，从而提高估计精度。然而，标准的卡尔曼滤波算法要求系统模型是线性的，而锂电池的充放电过程呈现出高度非线性特性。因此，需要对卡尔曼滤波进行改进，以适应锂电池的应用。

扩展卡尔曼滤波 (Extended Kalman Filter, EKF) 是卡尔曼滤波的一种非线性扩展，它通过对非线性函数进行线性化，将其近似为线性函数，从而能够应用于非线性系统。EKF通过计算雅可比矩阵来线性化系统模型，然后利用标准的卡尔曼滤波算法进行状态估计。然而，EKF的线性化过程可能会引入误差，特别是在系统非线性度较高的情况下。

在实际应用中，系统噪声和测量噪声的统计特性往往是未知的，或者随着时间和工况而变化。固定的噪声协方差矩阵会导致卡尔曼滤波的性能下降，甚至发散。为了解决这个问题，自适应卡尔曼滤波 (Adaptive Extended Kalman Filter, AEKF) 被提出。AEKF能够根据测量数据在线估计噪声协方差矩阵，从而提高滤波器的鲁棒性和适应性。

AEKF的基本原理与算法流程：

AEKF算法的核心在于利用残差序列来估计过程噪声协方差矩阵 (Q) 和测量噪声协方差矩阵 (R)。残差序列是实际测量值与预测测量值之间的差异，它反映了模型误差和测量噪声的影响。

状态空间模型的建立：

首先需要建立锂电池的状态空间模型。状态空间模型由状态方程和测量方程组成。

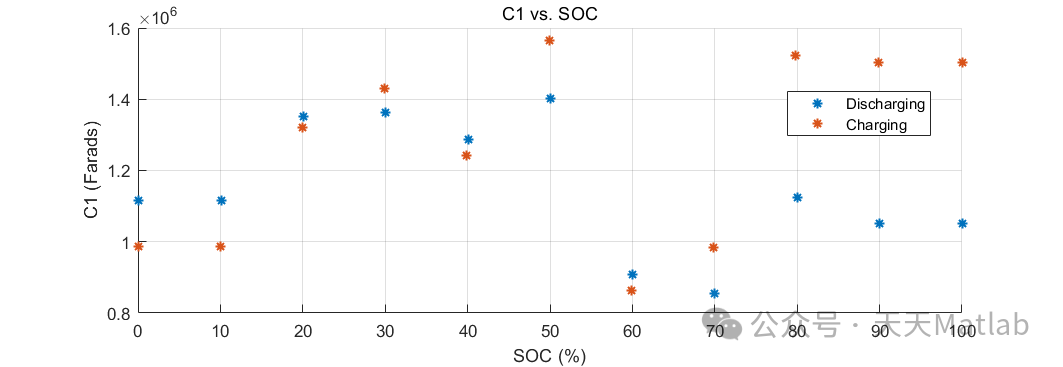

- 状态方程: 描述了SOC随时间的变化规律。通常可以基于电池的等效电路模型 (例如：Rint模型、Thevenin模型等) 和安时积分法来建立。例如，一个简单的状态方程可以表示为：

  SOC(k+1) = SOC(k) - (η * I(k) * Δt) / Qn

  其中，SOC(k)表示k时刻的SOC，η表示库伦效率，I(k)表示k时刻的充放电电流，Δt表示采样时间间隔，Qn表示电池的额定容量。

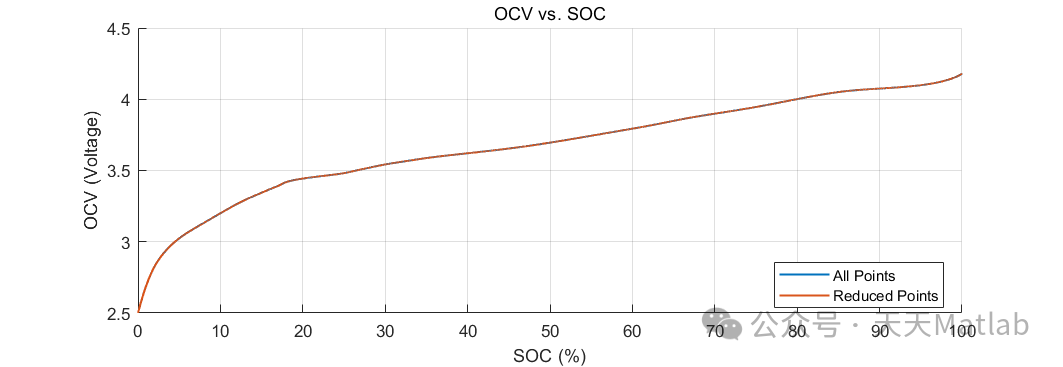

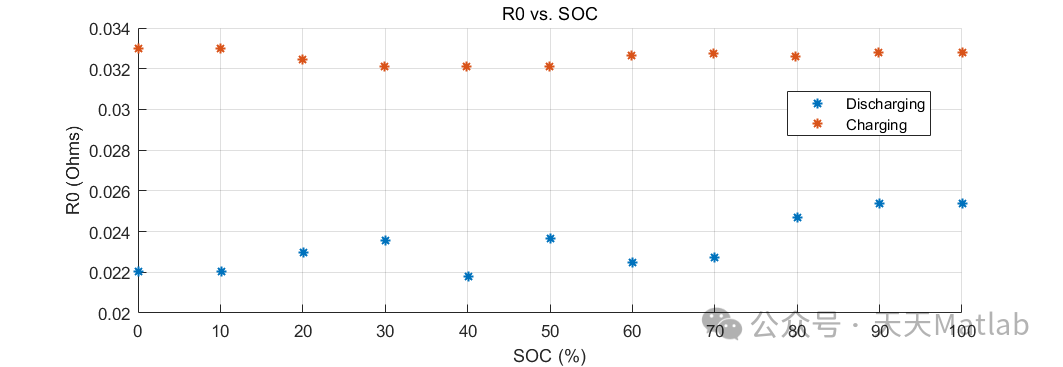

- 测量方程: 描述了测量值 (例如：电压、电流等) 与SOC之间的关系。常用的测量方程是基于电池端电压与SOC之间的关系建立的。例如，可以利用一个查找表或者一个多项式函数来描述这种关系：

  V(k) = f(SOC(k), I(k), T(k)) + v(k)

  其中，V(k)表示k时刻的电池端电压，f()表示SOC、电流和温度与端电压之间的函数关系，T(k)表示k时刻的电池温度，v(k)表示测量噪声。
EKF的迭代过程：

AEKF的迭代过程与标准的EKF类似，包括预测和更新两个步骤。
- 卡尔曼增益： K(k+1) = P(k+1|k) * H(k+1)^T * (H(k+1) * P(k+1|k) * H(k+1)^T + R(k+1))^(-1)
- 状态更新： SOC(k+1|k+1) = SOC(k+1|k) + K(k+1) * (V(k+1) - V(k+1|k))
- 协方差更新： P(k+1|k+1) = (I - K(k+1) * H(k+1)) * P(k+1|k)
- 状态预测： SOC(k+1|k) = f(SOC(k|k), I(k))
- 协方差预测： P(k+1|k) = A(k) * P(k|k) * A(k)^T + Q(k)
- 测量预测： V(k+1|k) = h(SOC(k+1|k), I(k+1))
- 预测步骤：

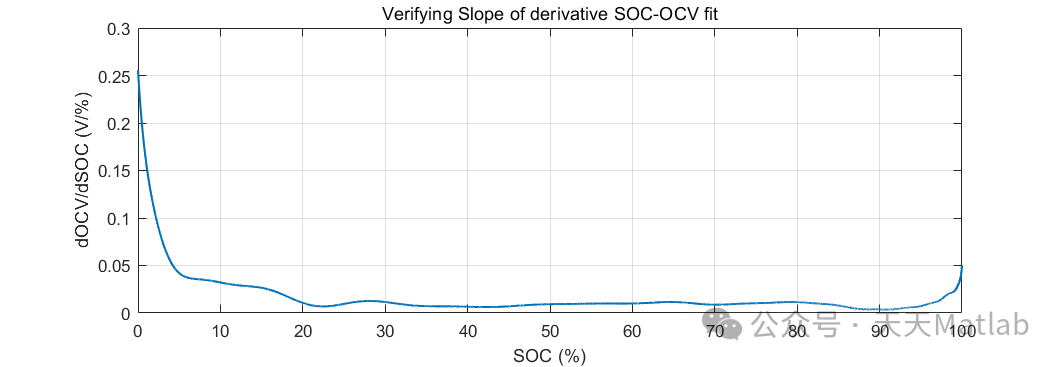

  其中，SOC(k+1|k)表示基于k时刻的信息对k+1时刻的SOC的预测值，P(k+1|k)表示预测误差协方差，A(k)表示状态方程的雅可比矩阵，Q(k)表示过程噪声协方差矩阵，V(k+1|k)表示基于k+1时刻预测状态的测量预测值，h()表示测量方程，实际上就是测量方程的函数 f()，需要使用雅可比矩阵线性化， H(k)表示测量方程的雅可比矩阵。
- 更新步骤：

  其中，K(k+1)表示卡尔曼增益，SOC(k+1|k+1)表示基于k+1时刻测量值更新后的SOC估计值，P(k+1|k+1)表示更新后的误差协方差， R(k+1)表示测量噪声协方差矩阵， V(k+1)表示实际的测量值。
自适应噪声估计：

AEKF的关键在于对过程噪声协方差矩阵Q和测量噪声协方差矩阵R进行自适应估计。常用的自适应估计算法包括基于残差方差的估计算法和基于最大似然估计的算法。
- 基于残差方差的估计算法：

  该算法利用残差序列的统计特性来估计噪声协方差。例如，可以使用以下公式来更新R：

  R(k+1) = (1 - d) * R(k) + d * (ν(k+1) * ν(k+1)^T)

  其中，ν(k+1) = V(k+1) - V(k+1|k)表示残差，d表示遗忘因子，取值范围为(0, 1)，用于控制新旧数据的权重。类似地，也可以使用残差序列来更新Q，但需要根据系统模型进行调整。通常Q的更新比较复杂，需要结合具体的电池模型和实验数据来确定。
- 基于最大似然估计的算法：

  该算法通过最大化似然函数来估计噪声协方差。该方法需要计算似然函数，并使用优化算法来求解最大似然估计值。
