🔥 内容介绍

路径规划作为机器人学、自动化以及人工智能领域的核心问题之一，旨在寻找从起始点到目标点，同时满足特定约束条件（如避障、最短距离、最小能耗等）的最优或可行路径。随着应用场景日益复杂，对路径规划算法的需求也日益迫切，促使研究者不断探索新的算法和优化策略。拓展随机树（Rapidly-exploring Random Tree, RRT）算法因其简单高效、易于实现的特点，在非凸、高维空间中得到了广泛应用。本文将深入探讨基于拓展随机树RR算法的路径规划问题，分析其基本原理、优势与局限性，并探讨其在不同领域的应用前景。

拓展随机树算法的核心思想是通过随机采样和局部扩展，逐步构建一棵树状结构，最终连接起始点和目标点。该算法的执行流程大致可分为以下几个步骤：

1. 初始化： 创建一个以起始点为根节点的树 T，并将起始点作为初始节点添加到 T 中。

2. 随机采样： 在整个搜索空间中随机选取一个采样点 X_rand。

3. 寻找最近节点： 在树 T 中找到距离 X_rand 最近的节点 X_near。常用的距离度量方法包括欧式距离、曼哈顿距离等。

4. 拓展： 从 X_near 向 X_rand 方向以步长 Δ 拓展一个新节点 X_new。拓展的过程需要进行碰撞检测，确保 X_new 位于无障碍区域。若拓展过程中遇到障碍物，则终止拓展。

5. 添加节点： 将 X_new 添加到树 T 中，并建立 X_new 与 X_near 之间的连接。

6. 连接目标： 当 X_new 与目标点之间的距离小于阈值时，或者当从 X_new 到目标点存在一条无碰撞路径时，将目标点添加到树 T 中，并成功连接起始点和目标点。

7. 迭代： 重复步骤 2 至 6，直到找到满足要求的路径或者达到设定的迭代次数上限。

RRT算法的优势在于其概率完备性，即随着迭代次数的增加，算法最终能够找到可行路径的概率趋近于 1。此外，RRT算法的实现相对简单，计算效率较高，适用于处理非凸、高维空间的路径规划问题。 然而，RRT算法也存在一些局限性：

• 随机性导致路径质量不稳定： RRT算法的路径质量受随机采样影响较大，获得的路径通常不是最优的，且路径长度、平滑度等指标可能存在较大的波动。

• 对初始点的敏感性： RRT算法的性能受初始点位置影响较大。如果初始点位于复杂环境中，算法可能需要更多的迭代次数才能找到可行路径。

• 探索速度慢： 在狭窄通道或复杂环境中，RRT算法的探索速度可能较慢，难以快速找到可行路径。

为了克服RRT算法的局限性，研究者提出了许多改进策略，包括：

• RRT*算法： RRT算法在RRT算法的基础上引入了重连接机制，即在添加新节点时，不仅选择距离最近的父节点，还会考虑周围节点作为父节点的可能性，并选择代价最小的连接方式。这使得RRT算法能够找到渐近最优的路径。

• Informed RRT*算法： Informed RRT*算法利用已知最优路径的信息，缩小搜索空间，加速算法的收敛速度。该算法维护一个椭圆区域，椭圆的焦点为起始点和目标点，长轴长度为当前已知最优路径的长度。只在椭圆区域内进行采样和拓展，从而提高算法的效率。

• RRT-Connect算法： RRT-Connect算法同时从起始点和目标点出发，分别构建两棵RRT树。当两棵树之间存在连接时，算法成功找到一条连接起始点和目标点的路径。RRT-Connect算法在某些情况下能够更快地找到可行路径。

• Bi-RRT算法： Bi-RRT算法与RRT-Connect算法类似，也是从起始点和目标点同时出发，分别构建两棵RRT树。但Bi-RRT算法不采用连接方式，而是采用相互拓展的方式，即每一棵树都向另一棵树的方向拓展，直到两棵树彼此接近。

除了上述改进策略，RRT算法还可以与其他优化算法相结合，例如：

• RRT-PSO算法： RRT-PSO算法将粒子群优化（Particle Swarm Optimization, PSO）算法引入到RRT算法中，利用PSO算法对RRT树中的节点进行优化，提高路径的质量。

• RRT-GA算法： RRT-GA算法将遗传算法（Genetic Algorithm, GA）引入到RRT算法中，利用GA算法对RRT树中的路径进行优化，提高路径的平滑度和可执行性。

RRT算法及其变种已被广泛应用于各个领域，例如：

• 机器人路径规划： RRT算法可用于移动机器人在复杂环境中进行路径规划，例如仓库物流机器人、自动驾驶汽车等。

• 游戏AI： RRT算法可用于游戏AI中控制角色进行路径规划，例如角色在复杂场景中躲避敌人、寻找目标等。

• 生物分子运动规划： RRT算法可用于模拟生物分子的运动轨迹，例如蛋白质折叠、药物分子与靶点蛋白的结合等。

• 航空航天： RRT算法可用于无人机路径规划、卫星姿态控制等。

尽管RRT算法在路径规划领域取得了显著的成果，但仍然存在一些挑战需要解决，例如：

• 高维空间的路径规划： 在高维空间中，RRT算法的计算复杂度会显著增加，需要进一步提高算法的效率。

• 动态环境下的路径规划： 在动态环境中，障碍物的位置会发生变化，需要RRT算法能够快速响应并重新规划路径。

• 多目标路径规划： 在多目标路径规划问题中，需要同时考虑多个优化目标，例如最短路径、最小能耗等，需要进一步扩展RRT算法的功能。

未来，RRT算法的研究方向将主要集中在以下几个方面：

• 提高算法的效率和鲁棒性： 通过优化采样策略、拓展机制以及连接方法，提高RRT算法的效率和鲁棒性，使其能够更好地适应复杂环境。

• 与其他优化算法相结合： 将RRT算法与其他优化算法（例如强化学习、深度学习等）相结合，提高路径的质量和可执行性。

• 应用于新的领域： 将RRT算法应用于新的领域，例如自动驾驶、智能制造等，解决更加复杂的路径规划问题。

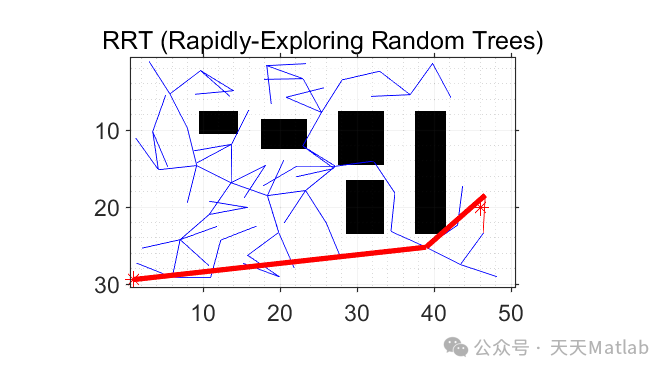

⛳️ 运行结果

🔗 参考文献

[1] 张志文,刘伯威,张继园,等.麻雀搜索算法-粒子群算法与快速扩展随机树算法协同优化的智能车辆路径规划[J].中国机械工程, 2024, 35(6):993-999.

[2] 王丽丽.基于改进RRT*算法的井下巷道漫游路径规划方法[J].现代电子技术, 2024, 47(12):62-68.DOI:10.16652/j.issn.1004-373x.2024.12.011.

📣 部分代码
